汽车发动机点火系统火花塞结构设计

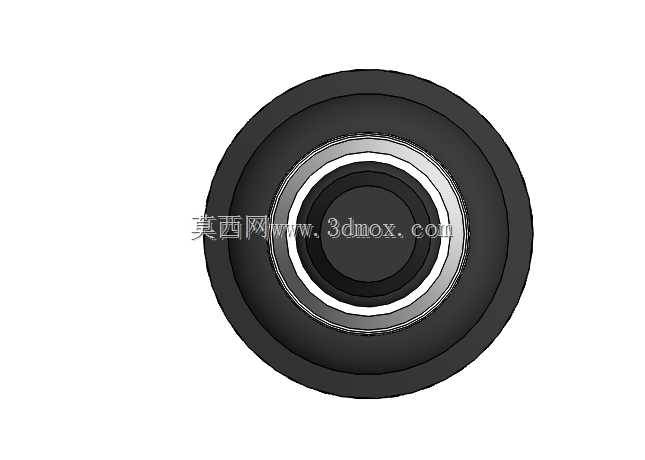

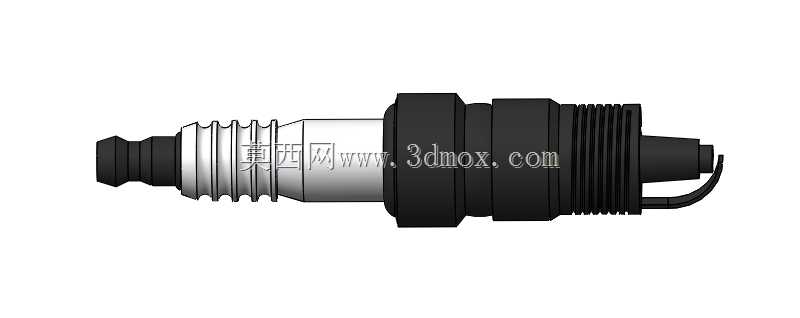

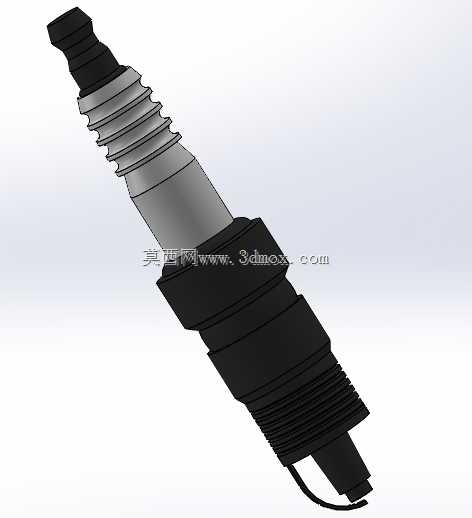

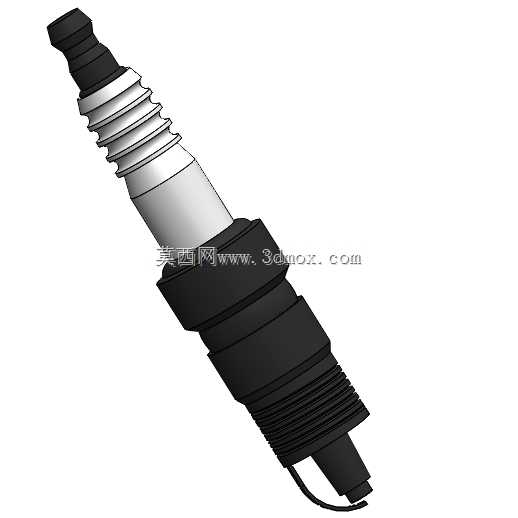

火花塞作为汽油内燃机点火系统的核心执行部件，广泛应用于乘用车辆、商用车辆、小型通用动力机械、摩托机车等搭载汽油发动机的动力设备中，是发动机燃烧室内部唯一直接介入点火做功流程的外露部件，其工作状态直接决定发动机的燃烧效率、动力输出稳定性与尾气排放水平。在实际运行场景中，火花塞需要长期承受燃烧室内最高可达45000伏的脉冲点火电压，同时耐受2000℃以上的瞬时燃烧高温、5MPa以上的爆发燃烧压力，以及燃油燃烧产物的化学腐蚀，因此其结构设计需要同时兼顾电气绝缘性能、密封性能、导热性能与机械强度。这款火花塞的整体结构沿轴向依次布置接线端子、绝缘瓷套、金属壳体、密封垫圈与电极组件，各部件的尺寸边界严格匹配汽油发动机缸盖的安装标准：接线端采用标准卡扣式结构，可与高压点火线实现可靠插接，避免发动机运行过程中的振动松脱；绝缘瓷套采用多级伞棱结构设计，既增加了表面爬电距离，避免高压电沿瓷套表面泄漏，又能在瓷套与金属壳体之间形成稳固的定位支撑，抵消发动机工作时的振动冲击；金属壳体采用六角拧动结构与细牙安装螺纹设计，六角对边尺寸符合通用火花塞拆装工具的适配标准，螺纹规格匹配主流小排量汽油发动机的缸盖安装孔位，安装时可通过配套密封垫圈实现燃烧室与外界的气体密封，避免缸压泄漏导致的动力下降。中心电极与侧电极采用错位间隙设计，点火间隙控制在汽油发动机通用的合理区间内，既保证高压脉冲可以顺利击穿间隙形成电火花，又能避免间隙过大导致的点火能量不足、冷启动困难问题。设计过程中重点优化了电极的导热路径，金属壳体与绝缘瓷套之间采用多层密封结构，既可以将中心电极吸收的燃烧热量快速通过壳体传导至缸盖散热，避免电极过热导致的早燃、爆震问题，又能隔绝燃烧室内的高温高压燃气向外泄漏。电极端头采用耐烧蚀合金材质设计，可长期承受电火花的高温烧蚀与燃油混合气的化学腐蚀，延长部件的使用寿命，减少发动机的维护频次。在实际装配场景中，这款火花塞的整体长度、螺纹旋合长度、密封垫圈的压缩量都经过精准匹配，可适配多数自然吸气与小排量涡轮增压汽油发动机的安装需求，安装后电极端头在燃烧室内的突出量经过优化，既可以让点火点处于燃烧室的最佳位置，提升火焰传播效率，让混合气燃烧更充分，又不会因为突出量过大与运动中的活塞发生碰撞，避免发动机出现机械故障。
