车辆驱动后桥总成结构设计

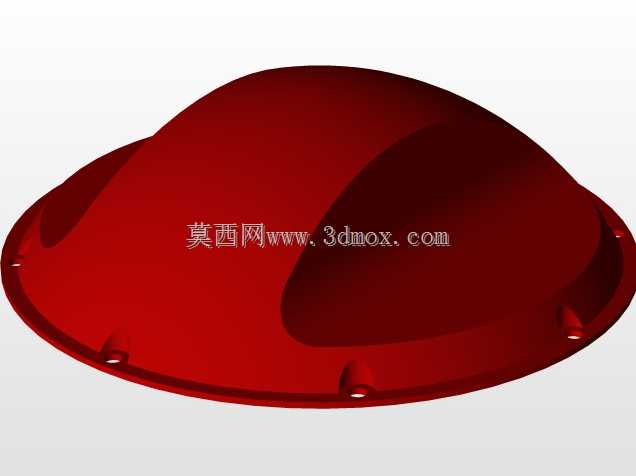

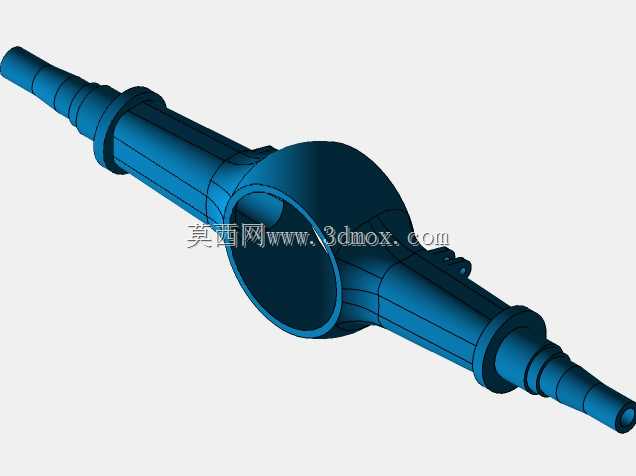

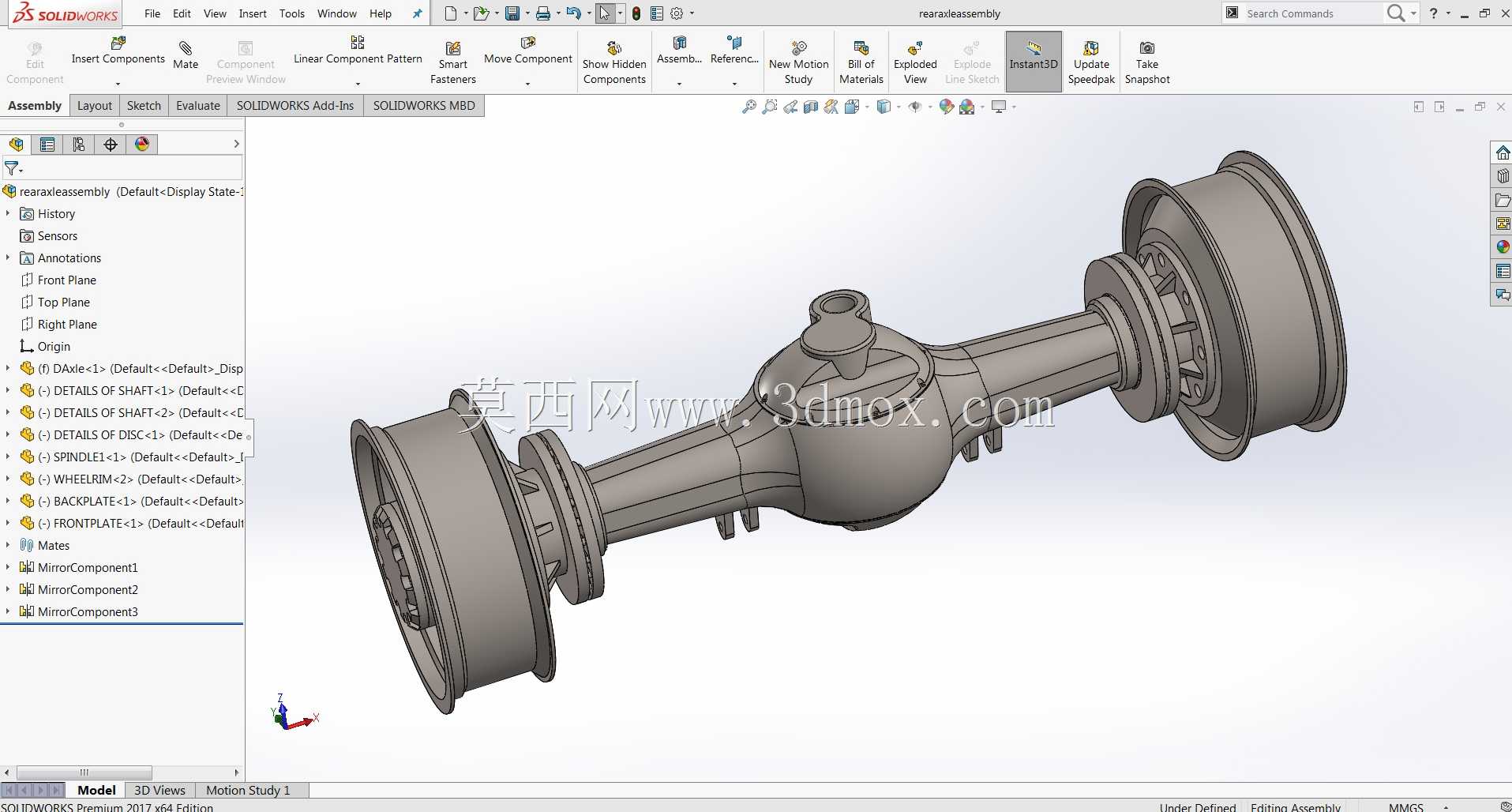

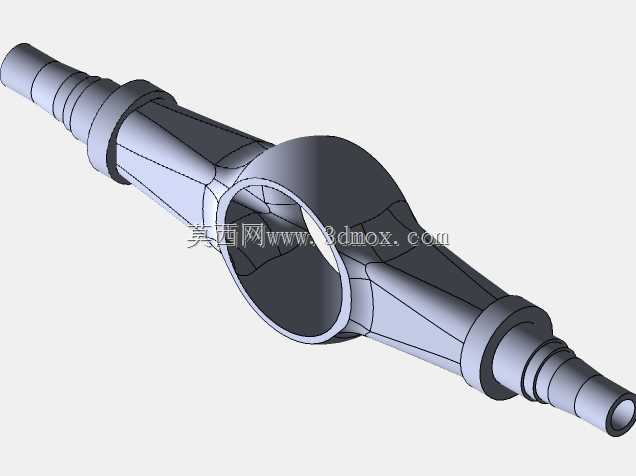

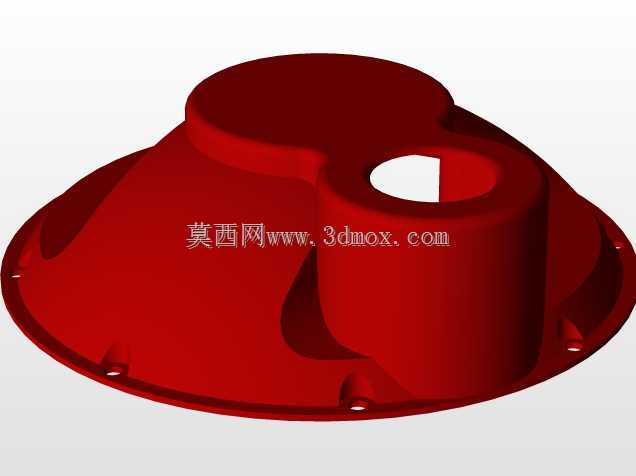

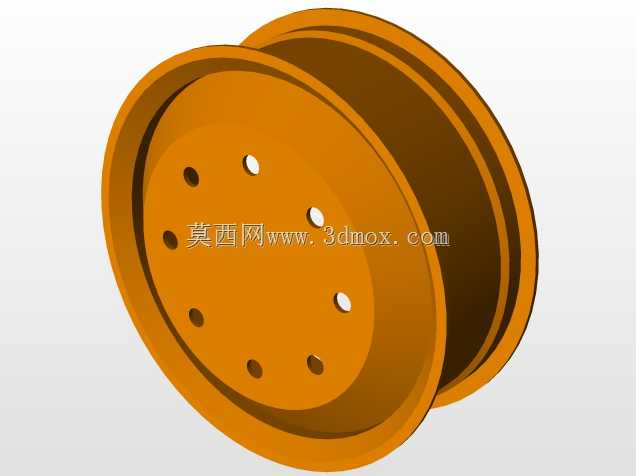

在商用车与乘用车辆的底盘传动系统中，后桥总成是承担动力传递、载荷承载与行驶稳定核心功能的关键部件，广泛应用于燃油车、新能源车以及非道路工程车辆的后驱布局架构中，直接决定车辆的承载能力、传动效率与行驶平顺性。该后桥总成采用整体式桥壳设计，桥壳主体为变截面中空结构，中部隆起的主减速器舱用于容纳主减速齿轮、差速器组件，两侧延伸的桥管内部用于布置半轴，两端通过轮毂连接结构与制动鼓、车轮轮辋相连，形成完整的动力输出与载荷承载通路。从功能特性来看，该总成可将传动轴传递来的纵向动力通过主减速齿轮实现扭矩放大、转速降低，同时通过差速器实现两侧车轮的差速转动，满足车辆转弯、不平路面行驶时的车轮转速差需求，避免轮胎拖滑磨损；桥壳本体采用高强度结构设计，可承载车身及货箱的垂直载荷，同时传递行驶过程中的纵向驱动力、制动力以及横向侧向力，保障车辆行驶过程中的结构稳定性。在设计思路上，该总成采用对称式布局，以主减速器舱为中心两侧桥管长度一致，保证两侧车轮轮距符合整车设计要求，轮毂连接端的法兰面设置有均匀分布的连接螺栓孔，可适配对应规格的车轮与制动组件；主减速器舱顶部设置有加油口结构，用于齿轮润滑油的加注，桥壳底部预留有放油口位置，方便后期维护换油，两侧桥管与桥壳主体采用一体化成型设计，减少连接接缝带来的结构强度薄弱点，提升整体抗扭、抗弯性能。在安装边界层面，该后桥总成的上部预留有钢板弹簧安装座，可与悬架系统的弹性元件相连，前部设置有主减速器输入法兰，可与车辆传动轴实现万向连接，两端轮毂的安装端面与桥管轴线保持垂直，保证车轮安装后的定位参数符合设计要求，整体结构的安装点位完全匹配常规后驱车辆的底盘布置空间，可直接适配对应吨位级别的车辆底盘架构，无需对底盘安装点位进行大规模改动。在实际应用场景中，该类后桥总成可适配轻卡、微卡以及家用后驱乘用车，也可经过参数调整后应用于低速工程车辆、农用运输车辆，在重载工况下可通过提升桥壳壁厚、加大主减速比来提升承载能力与爬坡性能，在高速乘用场景下可通过优化齿轮精度、提升桥壳动平衡性能来降低行驶噪音，提升乘坐舒适性。
