剪式车载起重支撑装置结构设计

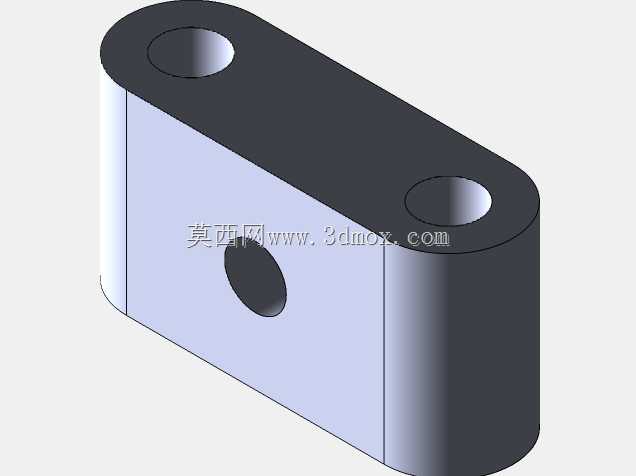

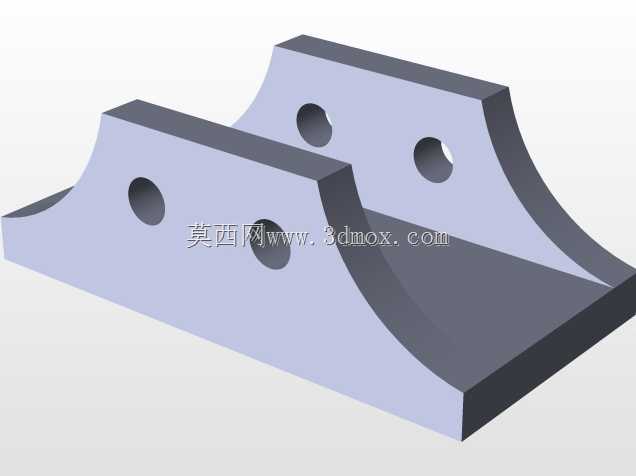

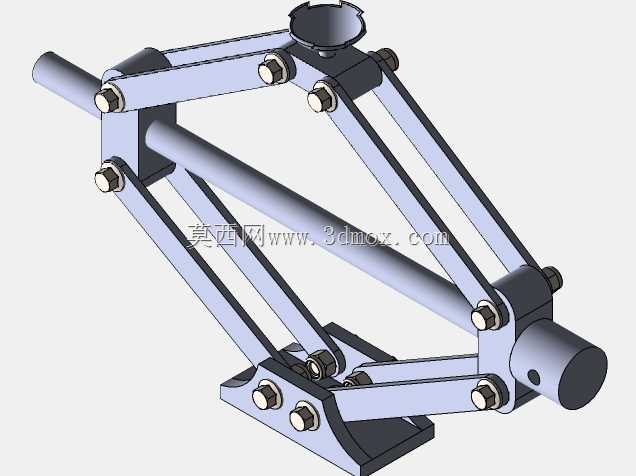

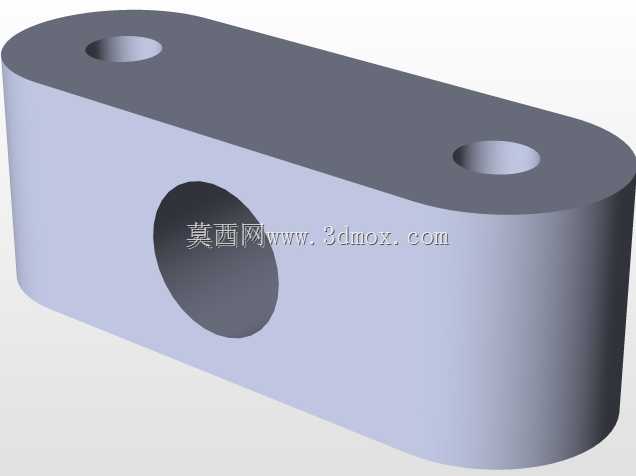

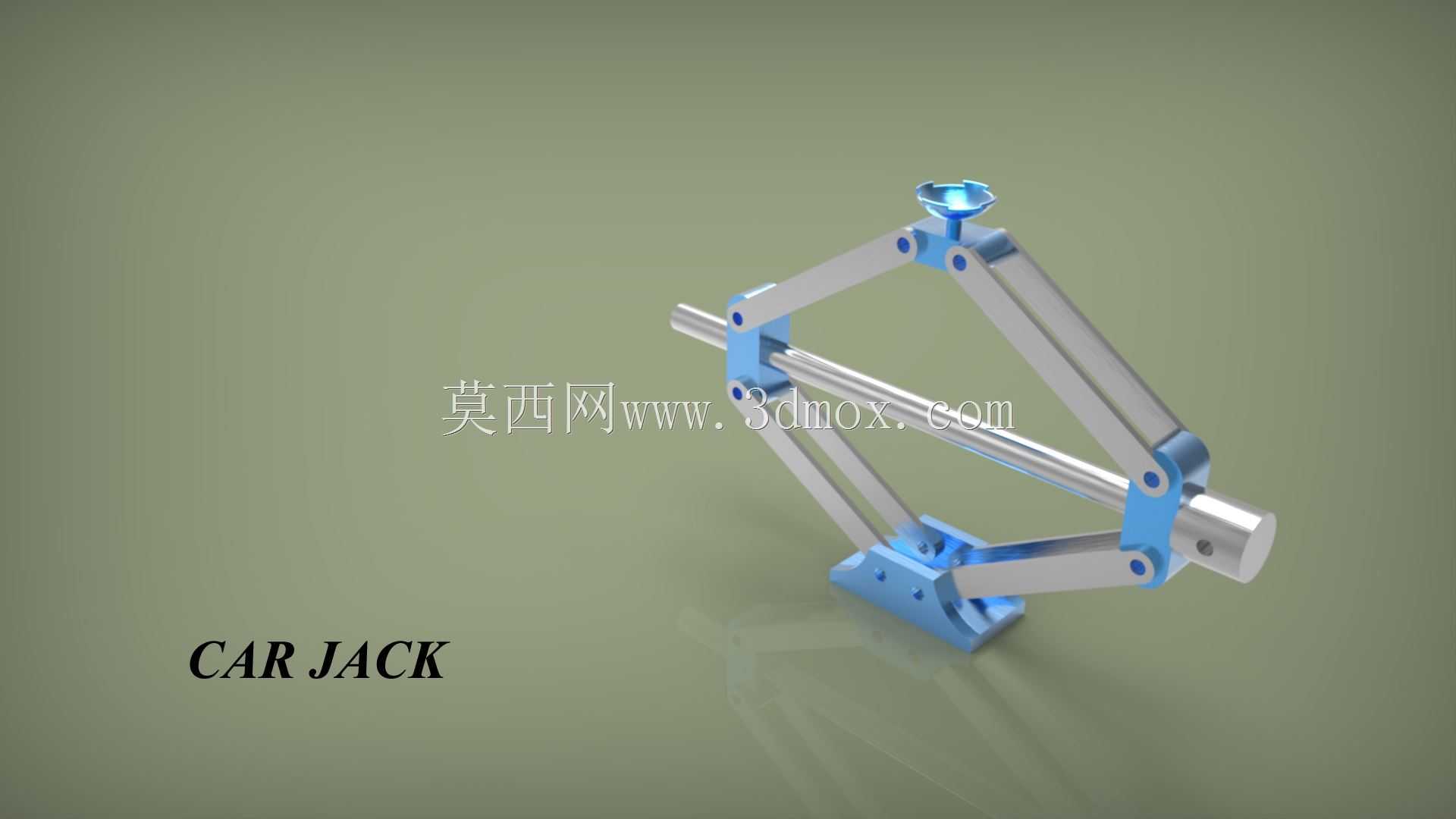

这款剪式起重支撑装置主要面向民用车辆应急维保场景，是私家车辆、小型营运车辆常备的车载应急工具，核心应用场景覆盖道路突发换胎、底盘简易检修、车辆临时抬升作业等场景，能够在无大型举升设备的户外场地、家用车库等环境下，为车辆提供稳定的垂直支撑力，满足单人快速完成车辆局部抬升的操作需求。该装置依靠剪式连杆的铰接伸缩原理实现抬升动作，核心结构由两组对称布置的交叉铰接连杆、中心传动丝杆、顶部支撑托块、底部承力底座共同组成，转动丝杆时可带动两组连杆同步收拢或展开，以此平稳改变整体支撑高度，相比传统液压类起重装置，该结构无密封油路、无液压阀组，不存在长期放置漏油失压的风险，结构可靠性更强，更适合长期放置在车辆后备箱作为应急装备储备。从功能特性来看，该装置的顶部托块设计有内凹弧形接触面，能够与车辆底盘的指定支撑边梁紧密贴合，避免抬升过程中出现滑脱移位的问题，托块表面做了防滑纹理处理，接触摩擦系数更高，支撑稳定性更强；底部底座采用加宽平板结构，能够分散支撑时的地面压强，即使在松软的非硬化路面作业，也能避免底座下陷导致的支撑倾斜风险；中心传动丝杆采用大导程梯形螺纹设计，传动效率适中，具备可靠的自锁特性，当抬升到指定高度停止转动丝杆时，螺纹副可自动锁止当前高度，无需额外加装锁止销即可保障支撑状态的安全性，不会出现受载后自动回落的问题。在设计思路上，该装置整体采用对称式布局，所有铰接点的销轴均做了等强度设计，连杆主体采用冷压成型的高强度金属型材，在保证整体结构强度满足额定承载要求的前提下，尽可能压缩收拢状态下的整体外形尺寸，收拢后整体呈扁平长条状，可轻松放入车辆后备箱的侧边储物槽、备胎仓缝隙等狭小储物空间，不会占用过多后备箱储物容积；所有铰接转动位置均预留了润滑脂存储间隙，长期存放后只需简单加注润滑脂即可保持操作顺滑，日常维护成本极低。从安装与使用边界来看，该装置无需额外固定安装，使用时只需将底座平稳放置在坚实平整的地面，将顶部托块对准车辆底盘的原厂指定支撑点位，配套配套的摇杆转动中心丝杆即可逐步抬升车辆，作业时需保证支撑点位与底座中心处于同一垂直线上，避免侧向偏载超出连杆铰接点的承受范围；该装置的抬升行程覆盖家用轿车、小型SUV的常规底盘离地间隙范围，最低收拢高度可适配低底盘轿车的底部伸入空间，最大抬升高度可满足轮胎完全离地的换胎作业需求，整体操作力经过传动比优化，普通成年使用者无需施加过大的转动力即可完成额定载荷下的抬升操作，单人即可独立完成全部应急作业流程。
