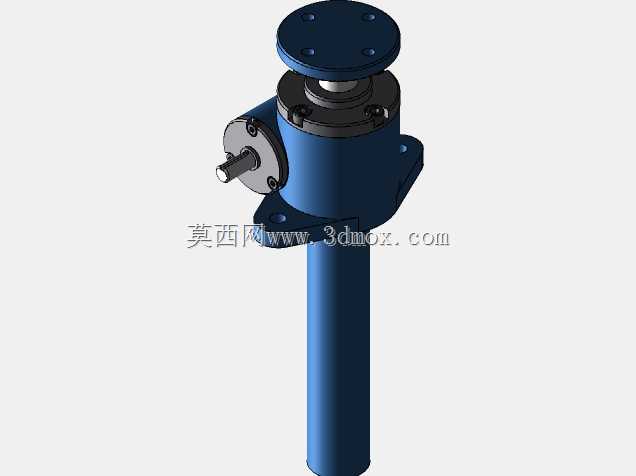

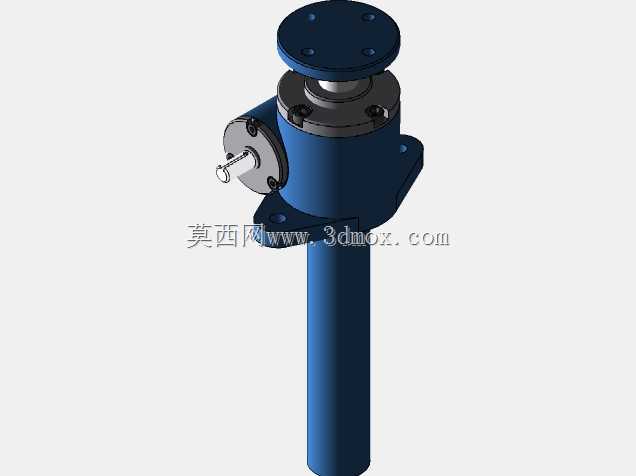

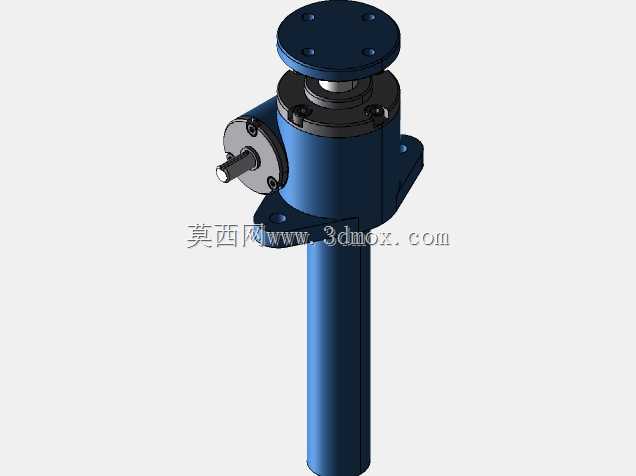

0.5吨侧摇式螺旋起重顶升装置

这款0.5吨规格的螺旋顶升装置，主要面向轻型设备检修、小型构件安装调整、仓储物料低位顶升等作业场景，在小型机电设备维保、轻型工装夹具调平、家装建材局部抬升等场景中能发挥稳定的支撑顶升作用，相比液压类顶升设备，它不存在密封件老化漏油的问题，长期静置承载也不会出现载荷回落的情况，可靠性更适合需要长时间保持顶升姿态的作业需求。从功能特性来看，它采用侧置摇柄输入的结构设计，操作人员站在设备侧面即可完成摇转操作，不会被上方承载的构件遮挡操作空间，摇柄输入轴内置减速增扭结构，单人施加较小的摇转力就能输出足够的顶升推力，普通作业人员无需额外辅助工具即可完成额定载荷内的顶升作业；顶升螺杆采用梯形传动螺纹设计，具备可靠的自锁性能，当摇柄停止转动时，螺杆可自动锁止当前位置，无需额外加装锁止销或固定结构就能稳定承载，避免作业过程中载荷下坠引发安全风险。在设计思路上，整体采用立式同轴布局，顶部设置带安装孔的圆形承载法兰盘，可通过螺栓与被顶升构件的底部安装面刚性连接，避免顶升过程中接触面打滑偏移；中部壳体为一体式铸造成型结构，既作为传动齿轮的容纳腔体，也承担载荷传递的核心受力作用，壳体侧面设置带安装孔的固定耳座，可将设备主体固定在基础机架上，避免顶升作业时主体发生偏转；下部为光滑导向柱结构，与中部壳体的导向内孔精密配合，保证顶升过程中螺杆始终沿垂直方向运动，不会出现偏载卡滞的问题。从安装边界来看，整体主体外径适配狭窄作业空间的安装需求，顶部法兰盘的螺栓孔采用均匀圆周排布，适配多数小型设备底部的通用安装孔距，侧置摇柄的伸出长度经过优化，既保证足够的力臂长度降低操作力度，也不会占用过多侧向操作空间，最小收缩高度可满足低位作业的插入需求，最大顶升行程覆盖轻型作业常见的抬升高度范围，安装时只需保证主体安装基础的平面度符合要求，将承载法兰与被顶升件可靠连接即可投入使用，日常维护仅需定期向传动部位加注润滑脂，就能保证长期顺畅运行。
