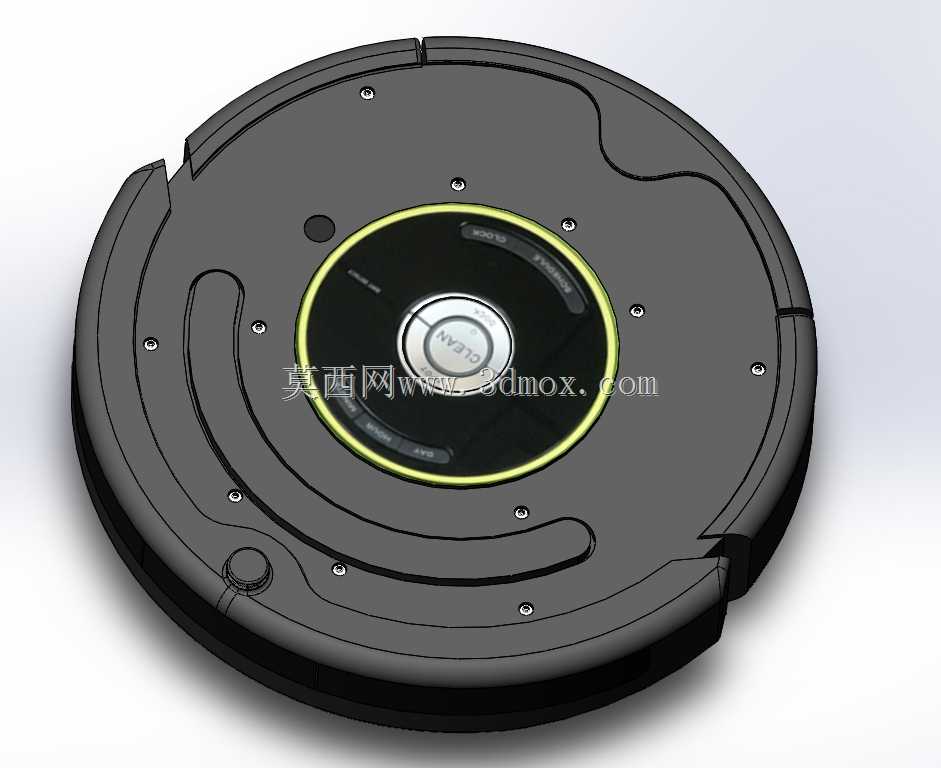

iRobot iCreate 2扫地机器人整机结构设计

本模型对应家用智能清洁场景下的扫地机器人整机结构，可作为家用清洁机器人开发、移动机器人底盘改装、教学实训机器人平台搭建的结构参考，覆盖家庭室内地面清洁、小型服务机器人二次开发、ROS教学实验平台搭建等多个应用场景，能够为同类圆形盘式移动清洁设备的结构设计提供完整的尺寸与布局参考。该设备核心用途是实现室内硬质地面、短绒地毯表面的自主吸尘清洁，同时其开放的结构接口也可作为移动机器人开发的基础底盘，搭载各类传感器实现导航、避障、巡检等拓展功能。从功能特性来看，整机采用经典的圆形扁盘式布局，能够灵活进入家具底部等狭窄清洁区域，外壳分为上下两层结构，上层为功能顶盖区域，集成了操作按键、状态指示区域，边缘设置有缓冲碰撞结构，可在移动过程中接触障碍物时触发信号实现避障；下层为行走与清洁模块安装区域，预留了行走轮、吸尘口、边刷、万向轮的安装位，内部腔体可容纳吸尘风机、尘盒、电池组、控制主板等核心部件，整体结构紧凑，空间利用率高。设计思路上，整机以最大化内部可用空间、优化外部通过性为核心，圆形的外轮廓可保证设备在原地转向时不会出现边角卡滞，扁薄的机身高度适配多数家庭沙发、床底的离地间隙；顶部结构做了精细化的孔位与纹理设计，所有安装孔位的位置、深度都经过实际尺寸校核，保证上下壳体装配时的定位精度，顶盖表面的纹理分区既区分了功能区域，也提升了外壳的耐磨性能；内部腔体做了分区规划，将充电相关组件、供电模块、控制模块、吸尘风道做了独立的区域划分，避免不同模块之间产生干涉，同时优化了走线空间，保证内部线缆排布整齐，不会影响尘盒的取放与部件维护。外形尺寸与安装边界方面，整机为标准圆盘形态，机身高度控制在适配低矮空间的范围内，外边缘做了小弧度的圆角过渡，避免剐蹭家具表面；底部的行走轮采用下沉式安装，保证轮系与地面的接触压力稳定，万向轮设置在机身前部，配合后部的双驱动轮实现差速转向，所有底部突出部件的最低点保持在同一平面，避免设备越障时出现卡底情况；上下壳体之间采用卡扣加螺钉的组合固定方式，螺钉孔位均匀分布在机身边缘与内部安装柱上，既保证外壳装配的牢固度，也方便后期拆机维护；顶部的固定顶板预留了拓展安装孔位，可根据改装需求加装各类传感器支架，适配二次开发的拓展需求，机身侧面预留了充电接触片的安装位置，匹配自动回充的对接需求。
