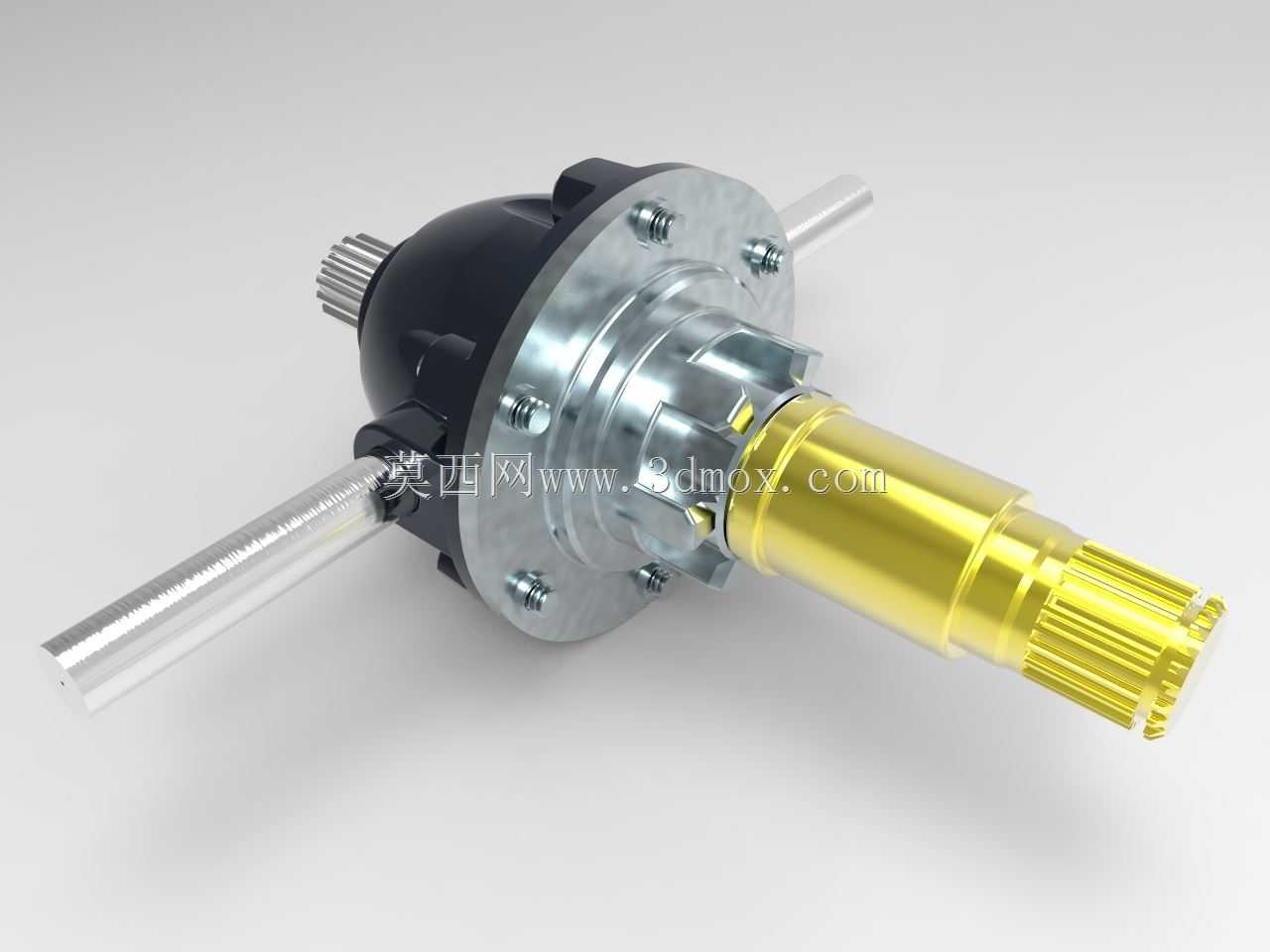

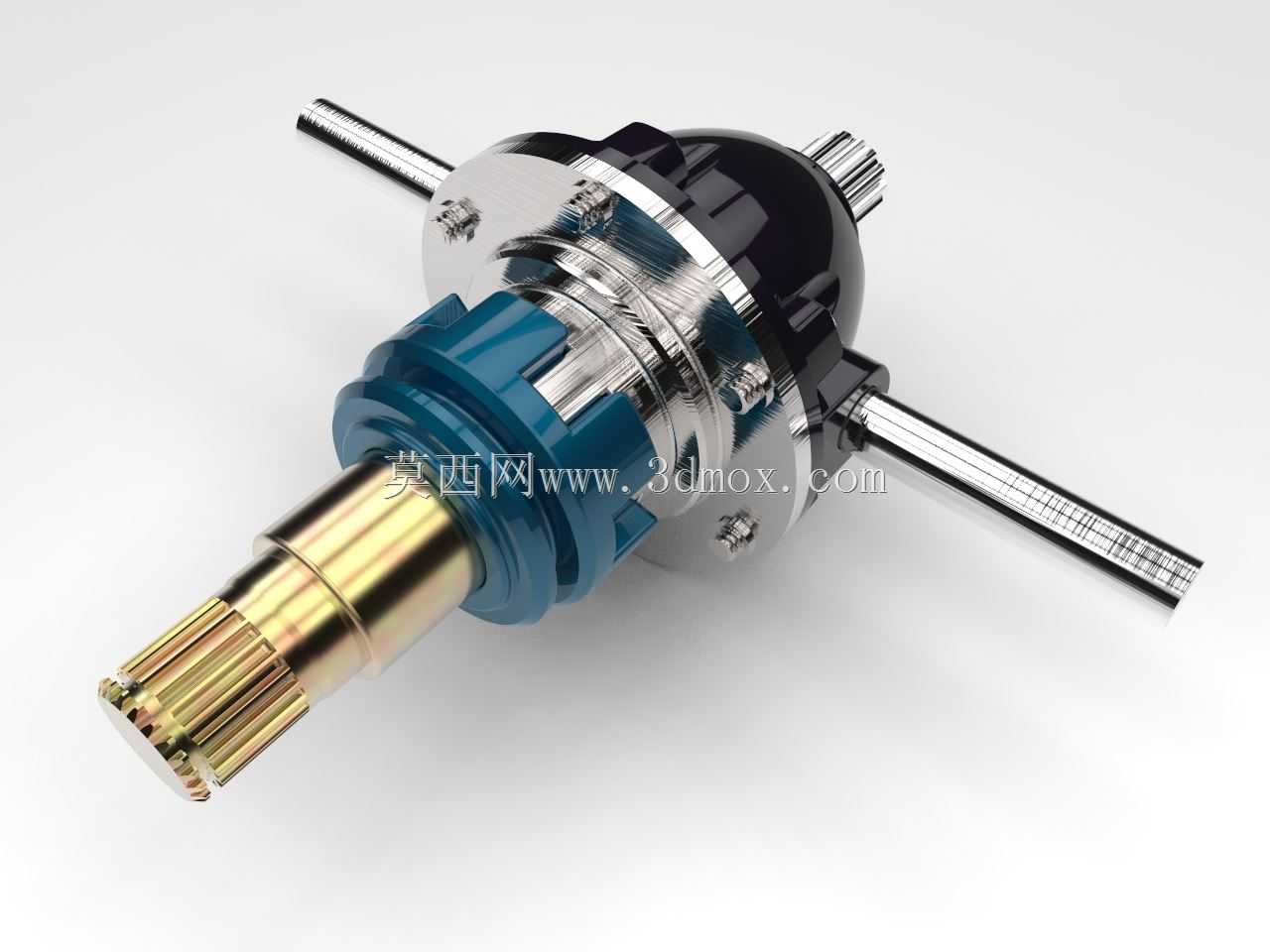

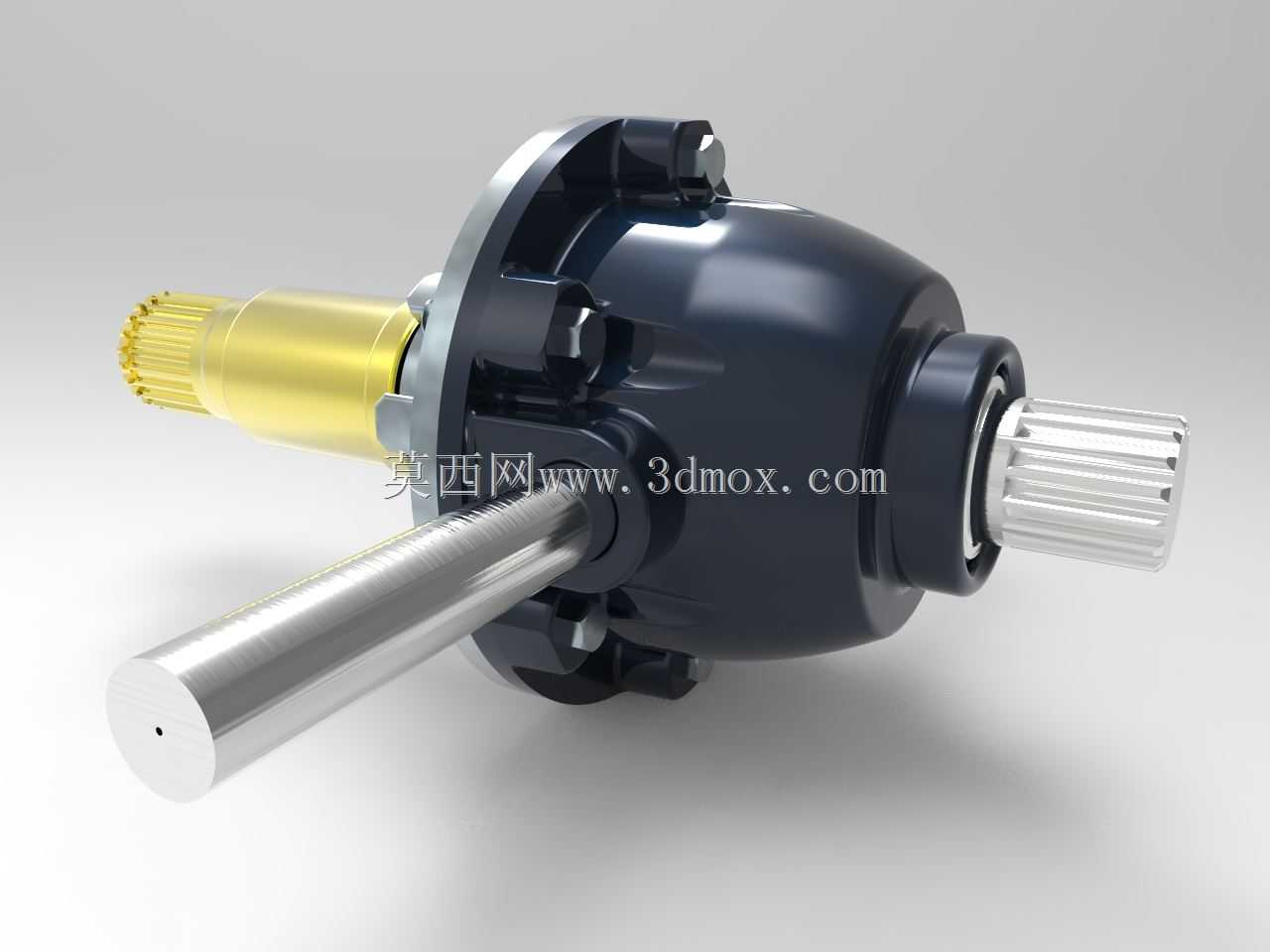

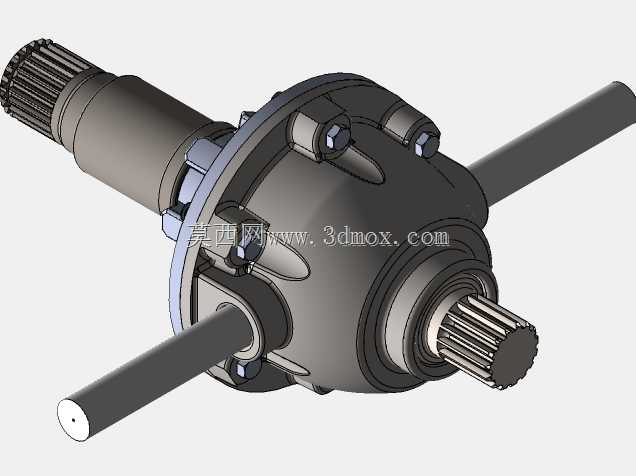

车辆传动用差速齿轮箱结构设计

差速齿轮箱是轮式车辆传动系统中不可或缺的核心传动部件，主要应用于各类燃油乘用车、新能源电动车、工程作业车辆以及非道路轮式机械的驱动桥总成中，承担着将主减速器传递来的动力分流至两侧驱动轮的核心作用，同时能够在车辆转向、行驶于凹凸不平路面时，自动调整两侧驱动轮的转速差，避免轮胎出现拖滑、磨损加剧的问题，保障车辆行驶过程中的操控稳定性与行驶平顺性。该差速齿轮箱采用对称式结构布局，核心包含差速器壳体、行星齿轮、半轴齿轮、十字行星轴、动力输入花键轴等核心组成部分，整体结构紧凑，动力传递路径清晰，能够在有限的安装空间内实现稳定的扭矩传递与差速调节功能。从设计思路来看，该结构优先保障动力传递的可靠性，差速器壳体采用高强度结构设计，能够承受大扭矩输入下的载荷冲击，行星齿轮与半轴齿轮采用等模数等压力角的配对设计，保证齿轮啮合过程中接触应力分布均匀，降低长期运转下的齿面磨损；输入轴采用渐开线花键结构，能够与上游主减速器输出端实现可靠的周向固定，传递大扭矩时不会出现打滑松脱的问题；两侧半轴输出轴采用同轴对称布局，能够直接对接两侧驱动轮的半轴结构，减少动力传递过程中的中间环节，提升整体传动效率。从安装边界来看，该差速齿轮箱整体为回转类对称结构，最大径向尺寸适配常规家用乘用车驱动桥的安装腔体，轴向安装尺寸预留了足够的轴承安装位与密封结构布置空间，输入花键轴的伸出长度与花键参数符合主流驱动桥的对接标准，两侧输出轴的轴径与连接尺寸能够匹配常用等速万向节的安装要求，无需额外改动即可适配多数前置后驱、四驱车型的后驱动桥安装需求。在功能特性上，该差速齿轮箱能够在直线行驶工况下将动力平均分配给两侧驱动轮，保证车辆直线行驶的稳定性；在转向工况下，内侧车轮转弯半径更小，对应的行星齿轮会围绕十字轴产生自转，自动降低内侧车轮转速、提升外侧车轮转速，让两侧车轮以不同转速滚动，消除转向时的轮胎滑动摩擦，既能够降低轮胎的异常损耗，也能减小转向时的传动系统载荷，提升转向操作的轻便性。同时整体结构的密封设计预留了足够的位置，能够适配常规的橡胶油封结构，防止齿轮箱内的润滑油脂泄漏，同时阻挡外界的泥沙、水汽进入齿轮啮合腔体内，延长齿轮组件的使用寿命。
