汽车制造用层叠式注塑模具结构

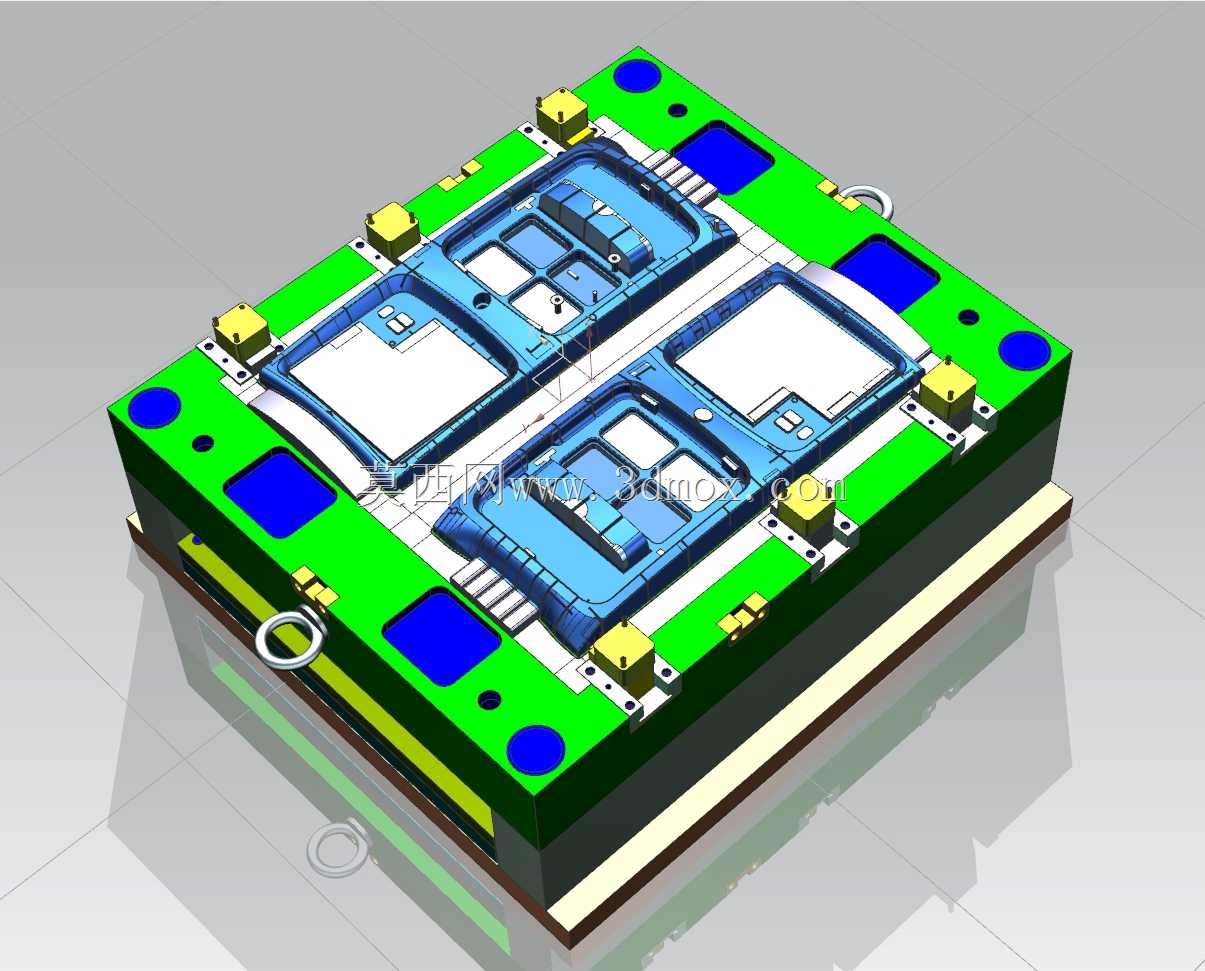

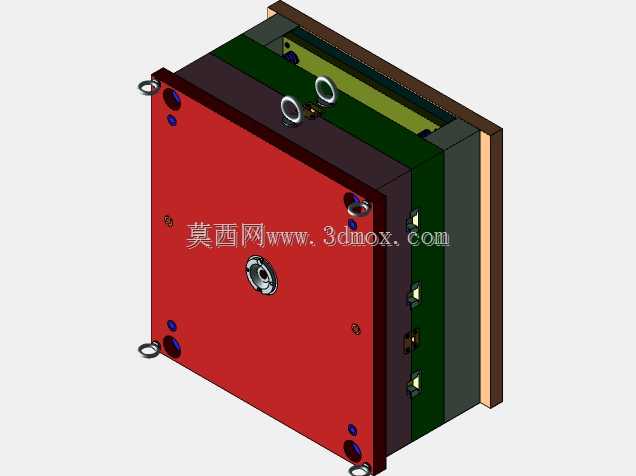

该套模具面向汽车零部件批量注塑生产场景设计，主要用于汽车内外饰塑料构件的成型加工，可适配仪表板局部饰件、车门内护板卡扣座、线束固定支架等车用塑料零件的生产需求，在汽车零部件量产线中承担核心成型工装的作用，能够匹配常规卧式注塑机的安装规格，适配自动化取件与周边辅机的对接需求。从功能特性来看，该模具采用多层叠合模架结构，依次设置了面板、定模板、动模板、支承板、推板与底板的完整模架层级，各层板件通过精密导柱导套实现合模定位，合模过程中导向部件可保证动定模的同轴度误差控制在成型工艺允许范围内，避免出现型腔错位导致的零件飞边、壁厚不均等成型缺陷。模具侧面设置了多组吊环安装位，可满足模架整体吊装转运、上机安装的承重需求，适配车间内常规起重设备的吊装作业要求；模板表面分布的多组管路接头为冷却回路接口，可接入恒温冷却水循环系统，通过在模板内部布设的随形冷却流道，实现成型过程中型腔区域温度的均匀控制，缩短塑料熔体的冷却固化周期，提升单批次生产的成型效率，同时减少零件因冷却不均产生的翘曲变形问题，保证成型零件的尺寸精度与外观质量。设计过程中充分考虑了汽车零部件生产的批量稳定性需求，模架各板件的连接采用高强度内六角螺钉与定位销组合固定，保证长期反复开合模过程中模架的结构刚性，避免频繁受力导致的板件移位；模具的推出机构设置在动模侧，可在开模行程终点将冷却固化后的成型零件平稳推出，推出力分布均匀，避免推出过程中零件出现顶白、变形等损伤。从安装边界来看，该模架整体为方正立方体结构，外形轮廓规整无外凸的干涉部件，可直接固定在对应吨位注塑机的模板工作面上，模具的总厚度适配注塑机的最大最小模厚调节范围，开模行程满足零件取出与流道凝料脱落的空间需求，侧面的冷却、液压接口位置预留了足够的管路连接操作空间，不需要额外改造注塑机的安装结构即可完成上机适配。整套模具的结构设计兼顾了成型精度、生产效率与长期使用的耐用性，能够满足汽车零部件规模化生产的工装使用要求，可有效降低车用塑料零件的单件成型成本，提升量产过程中的工艺稳定性。
