汽车塑料件注塑模具型腔结构设计

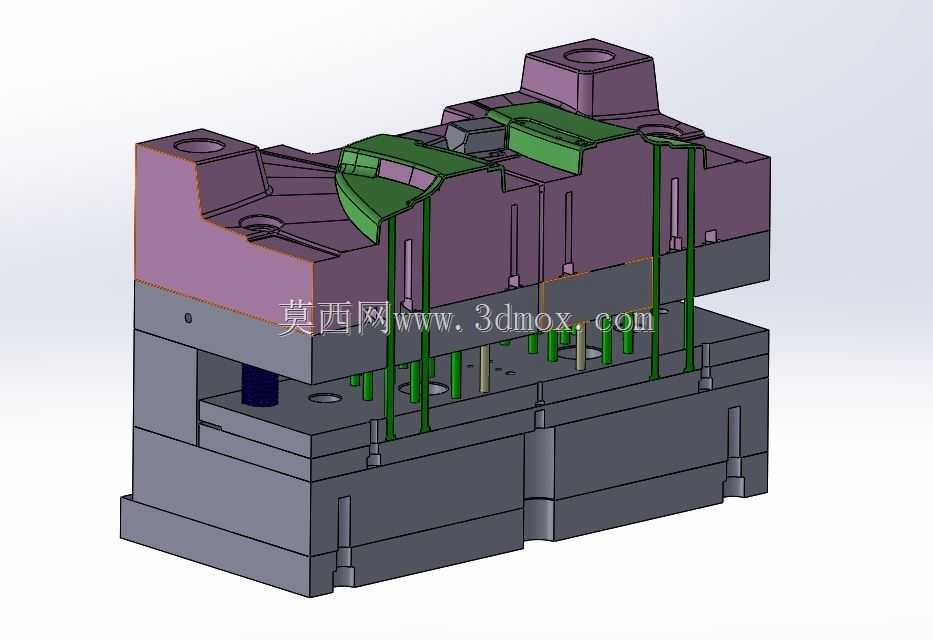

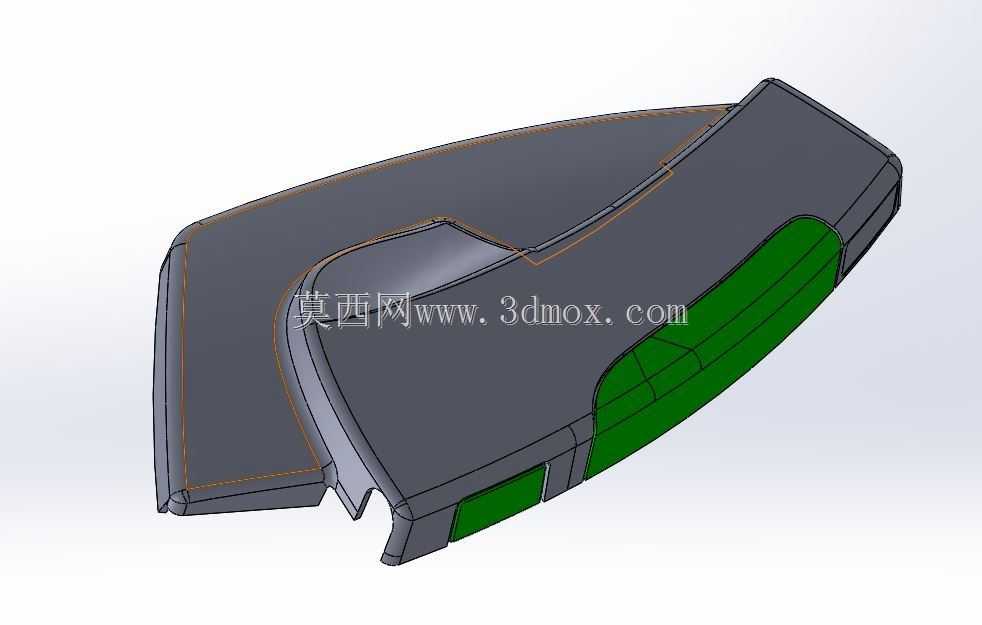

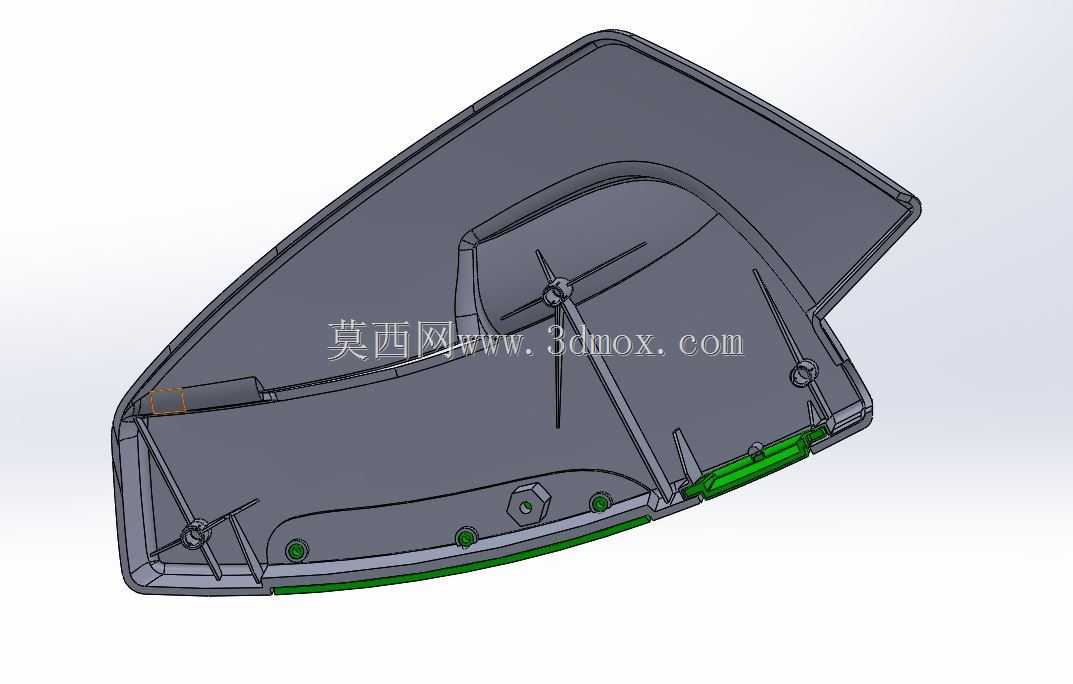

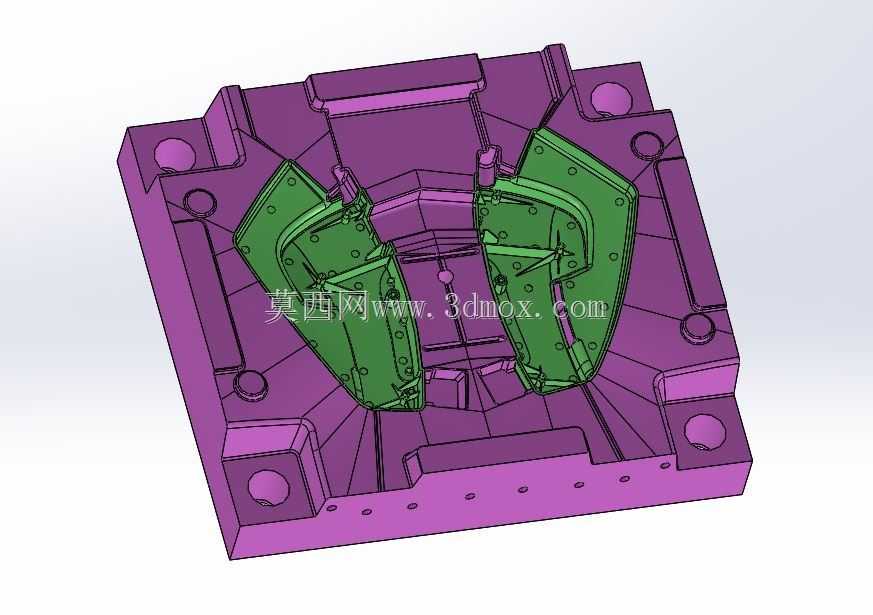

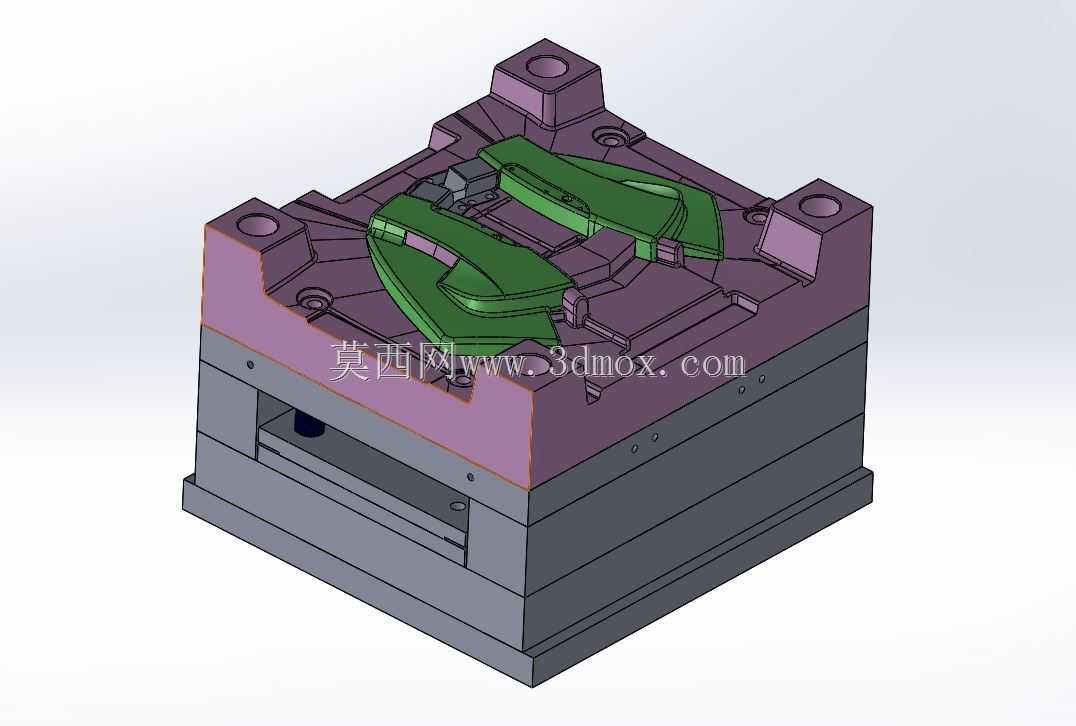

这套模具结构主要应用于汽车内饰对称类塑料零部件的注塑成型生产环节，适配卧式注塑机的安装使用场景，可直接固定在注塑机的动定模安装板上完成批量注塑作业，产出的塑料件多用于乘用车座舱内部的装饰支撑结构，承担内饰件的定位安装、外观包覆支撑的实际用途，能够满足整车装配时对塑料件尺寸精度、外观面质量的严苛要求。从产品功能特性来看，这套模具采用一模两腔的对称布局设计，可单次注塑成型左右配对的两个塑料工件，有效提升单批次生产效率，减少注塑过程中的原料浪费与成型周期；模具内部的绿色镶件为成型核心部件，直接对应塑料工件的复杂内曲面结构，镶件上预留的多组细小孔位对应工件上的安装柱、卡扣位成型需求，无需后续二次打孔加工即可直接得到符合装配要求的成品结构。在设计思路上，整套模具围绕塑料件的脱模便利性、成型精度稳定性展开，模架采用标准模坯加工，紫色部分为模架基体，四周均匀布置的圆形凹坑为导柱安装位，可保证动定模合模时的定位精度，避免合模错位导致的工件飞边、尺寸超差问题；分型面沿着工件的最大轮廓边界设置，确保开模时工件能够顺利留在动模侧，配合顶出机构完成自动脱模，减少人工取件的操作难度。从外形尺寸与安装边界来看，模架整体为方正的矩形结构，四周的安装孔位完全适配对应吨位注塑机的模板螺孔布局，模具厚度匹配注塑机的最大开模行程要求，无需额外加装垫板即可完成安装；内部的冷却水道沿着模架与镶件的轮廓均匀排布，可在注塑过程中快速带走热量，缩短塑料冷却固化的等待时间，同时保证工件各区域冷却速率一致，避免出现收缩不均导致的翘曲变形问题。模具的流道、浇口位置设置在两个工件的中间对称区域，采用侧浇口进料方式，能够让熔融塑料均匀填充到两个型腔的各个角落，避免出现缺胶、熔接痕明显的成型缺陷，保证成型后工件的外观面质量符合汽车内饰件的外观检验标准。
