柴油发动机配套涡轮增压装置结构设计

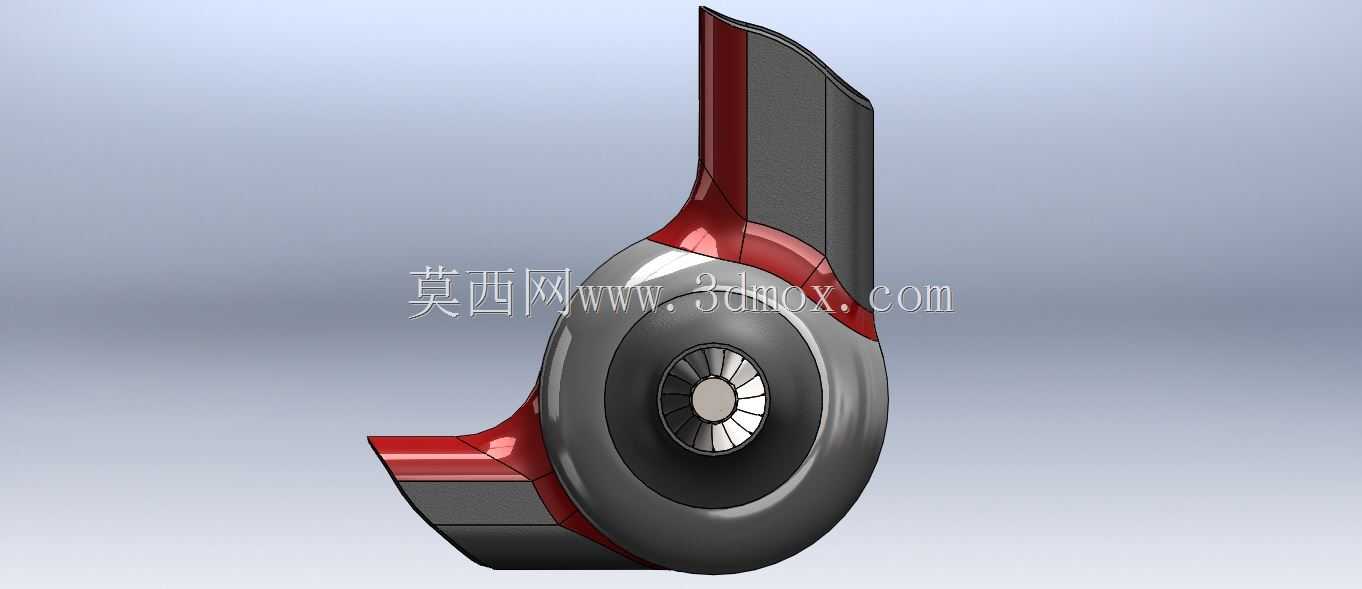

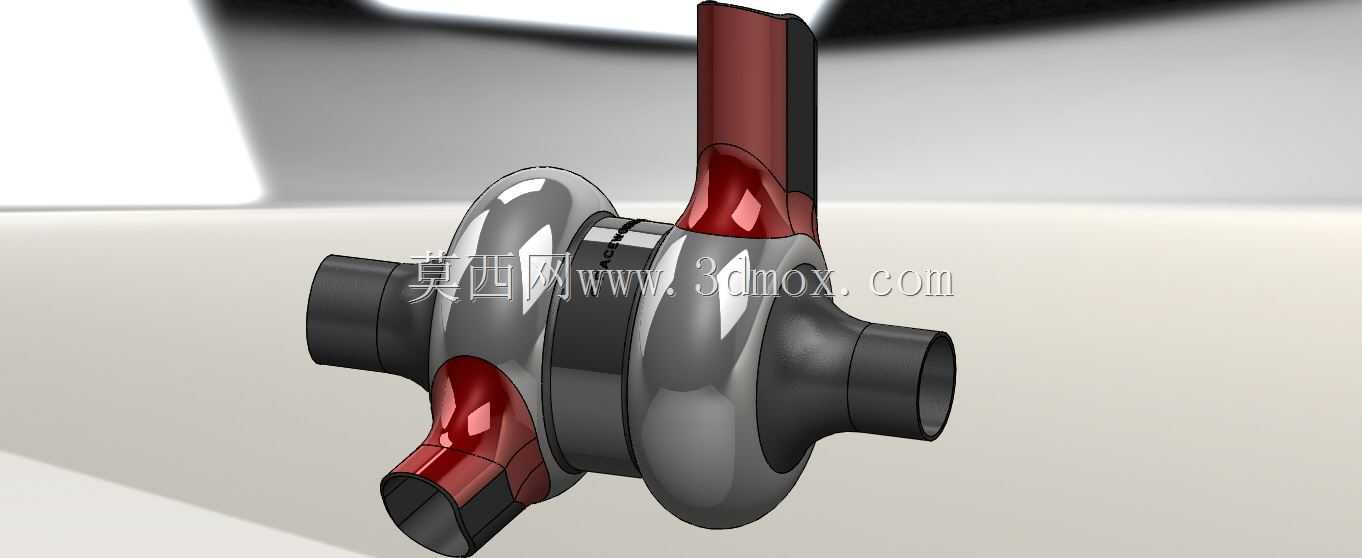

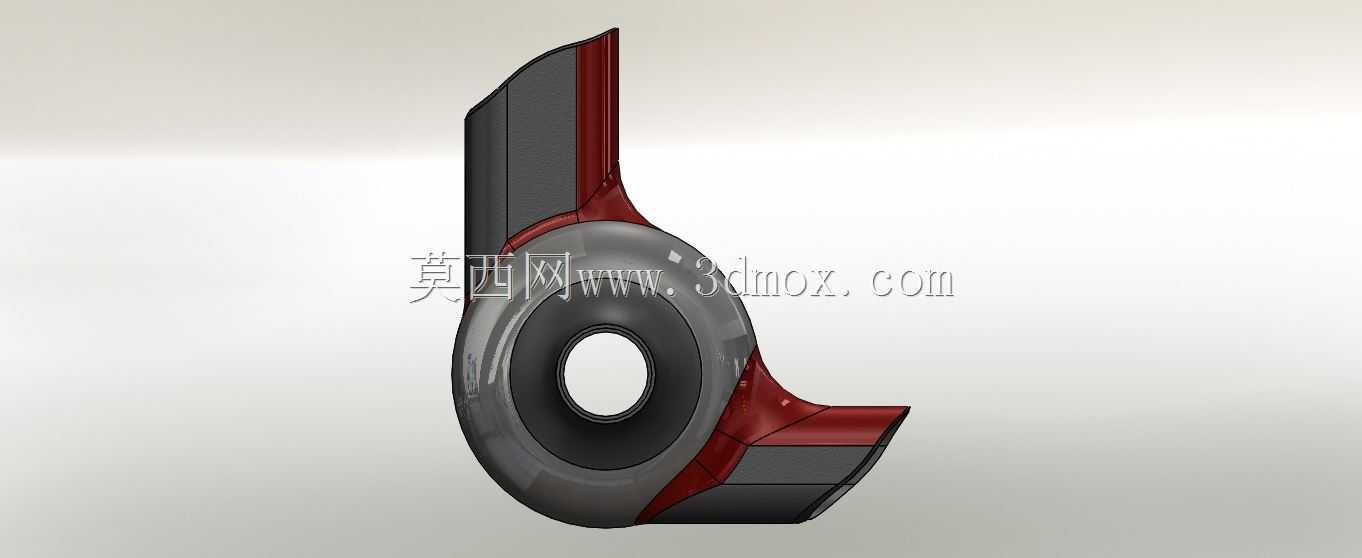

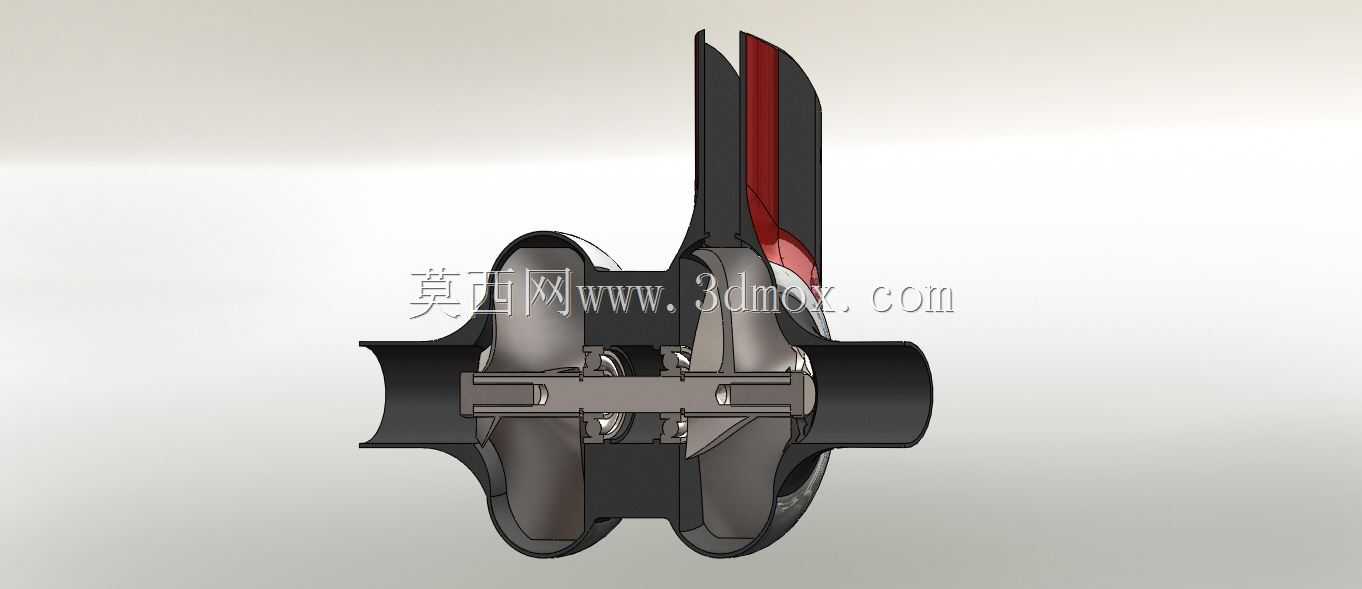

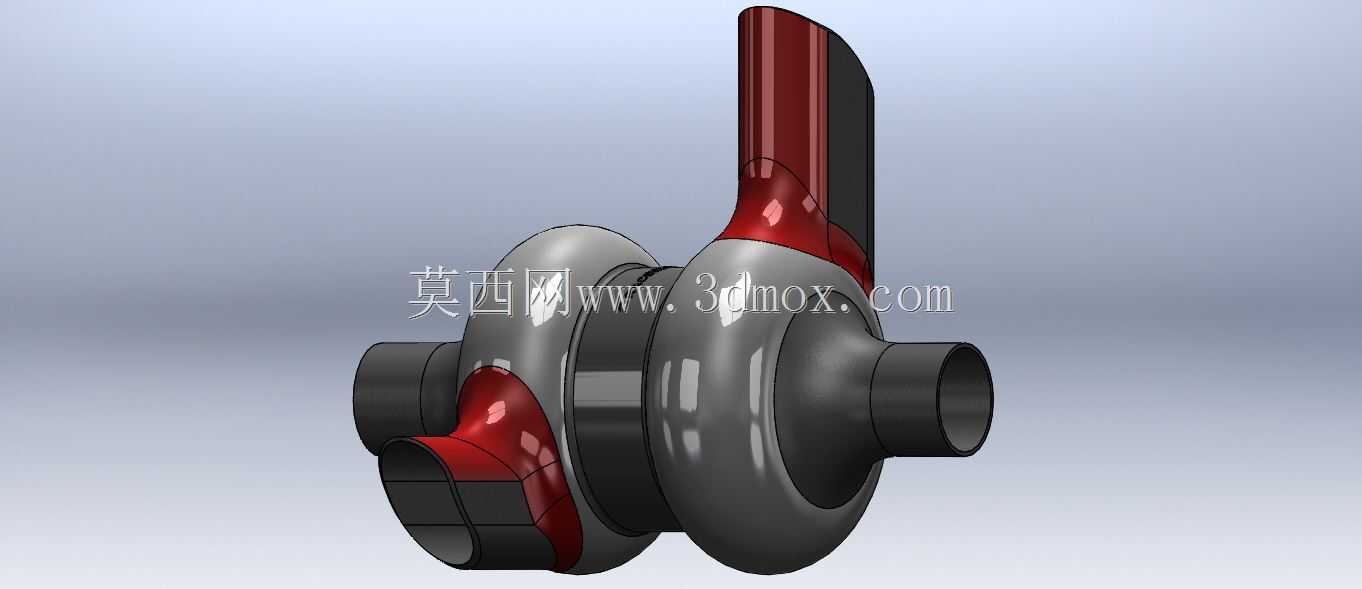

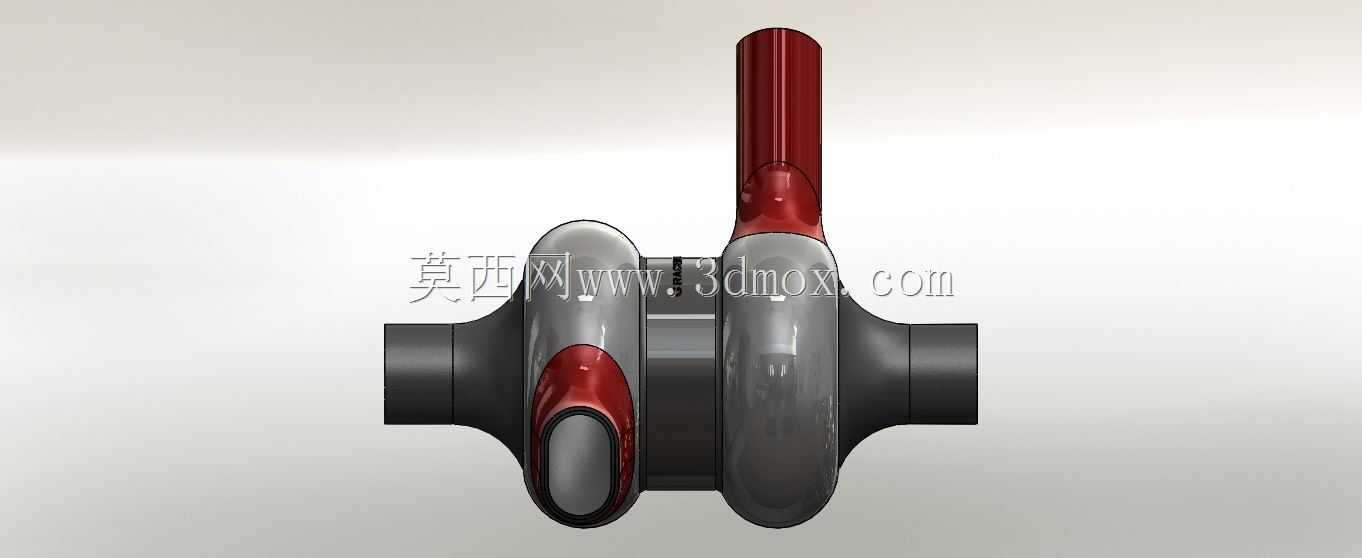

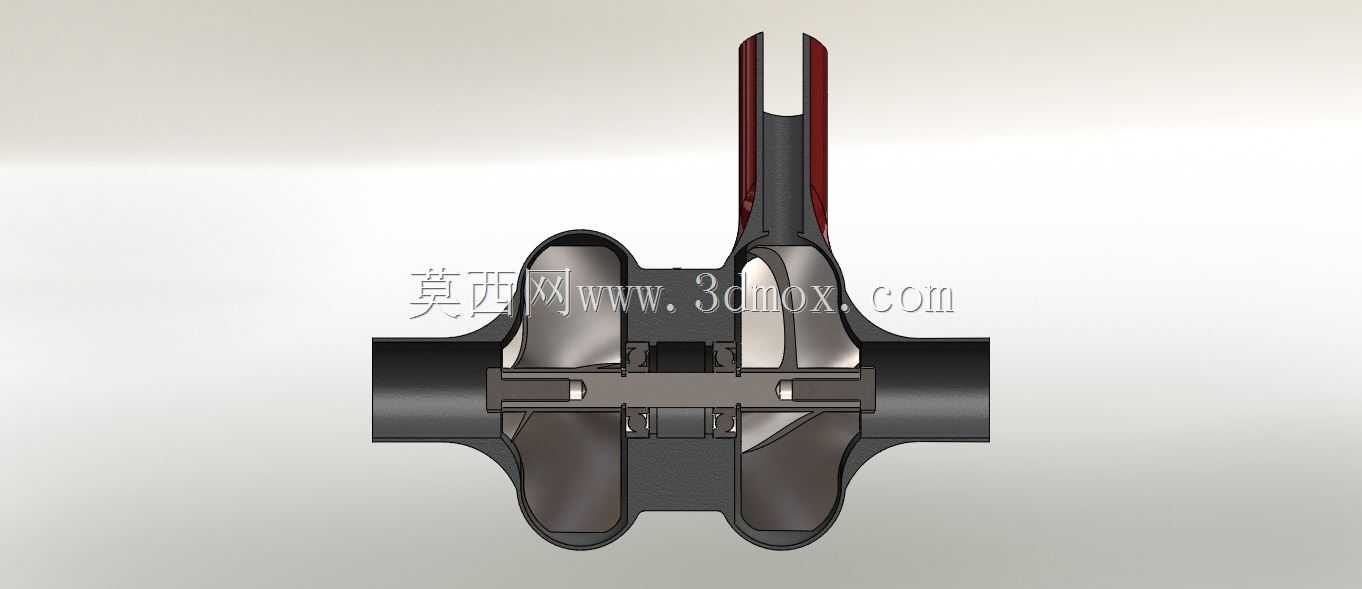

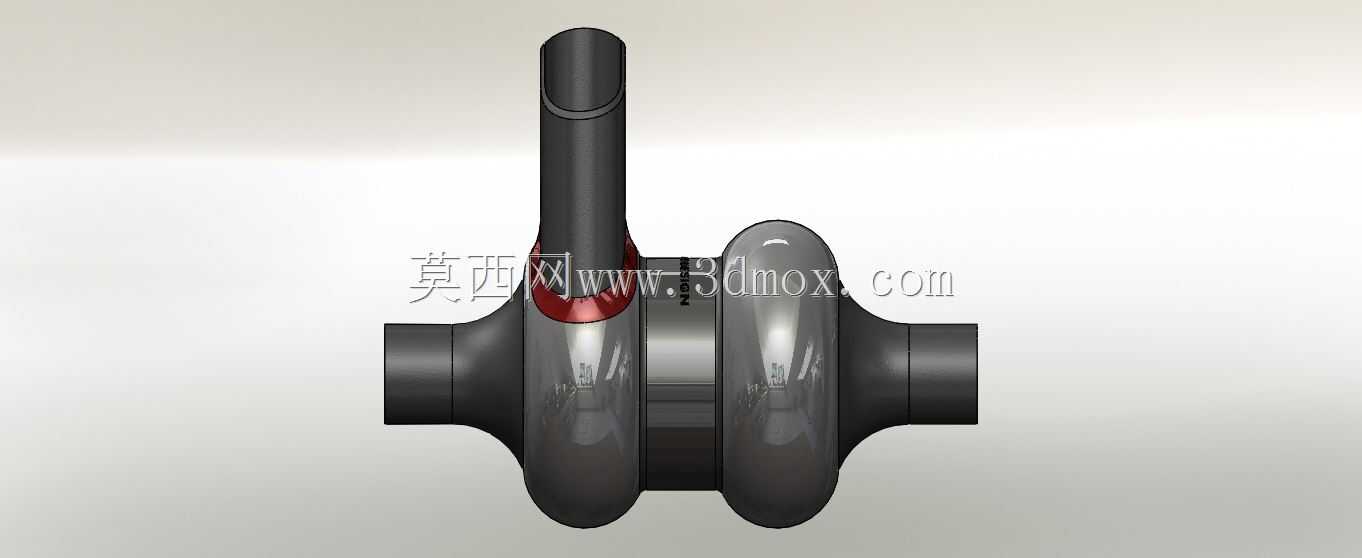

这款涡轮增压装置主要面向柴油动力系统配套使用，广泛适配商用车辆、工程机械、农用动力机组等搭载柴油发动机的设备场景，核心作用是在不额外增加发动机排量的前提下，通过强制进气的方式提升气缸进气量，让燃油与空气的混合更充分，燃烧效率更高，最终实现动力输出的提升与燃油消耗的优化，同时也能改善高海拔工况下发动机因空气稀薄出现的动力衰减问题。从功能特性来看，该装置采用双蜗壳流道结构设计，压气机端与涡轮端通过中间壳体实现同轴连接，发动机排出的高温高压废气驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮将过滤后的新鲜空气压缩后送入发动机进气歧管，整套结构的转速匹配经过流道仿真优化，能在发动机不同转速区间都保持稳定的增压压力，避免低转速下增压迟滞、高转速下增压超压的问题。在设计思路上，整体结构优先考虑了安装适配性与运行可靠性，壳体采用分体式拼接结构，既方便内部叶轮、轴承组件的装配与后期维护，也能通过不同壳体段的材质匹配实现性能平衡：接触高温废气的涡轮端壳体采用耐高温铸造成型，耐受持续高温排气的冲刷，压气机端壳体采用轻量化合金材质，降低整体自重的同时提升空气压缩流道的光滑度，减少进气阻力。外形与安装边界方面，装置整体采用同轴对称布局，三个外接接口分别对应排气入口、排气出口与压缩空气出口，接口均采用标准法兰对接结构，安装时可直接匹配发动机排气歧管、排气尾段与进气歧管的对应安装位，无需额外设计复杂的转接结构；整体径向尺寸控制紧凑，不会与发动机周边的管线、冷却组件产生安装干涉，轴向长度也适配多数柴油发动机的机舱预留空间，安装固定点设置在中间壳体位置，能有效分散装置运行时的振动载荷，避免长期运行出现连接松动的问题。流道内部的曲面过渡全部采用顺滑圆弧设计，减少废气与压缩空气在流道内的紊流损失，叶轮叶片的曲面角度经过匹配调校，能在高速旋转时保持稳定的动平衡，降低运行过程中的振动与噪音，提升整套装置的运行寿命。
