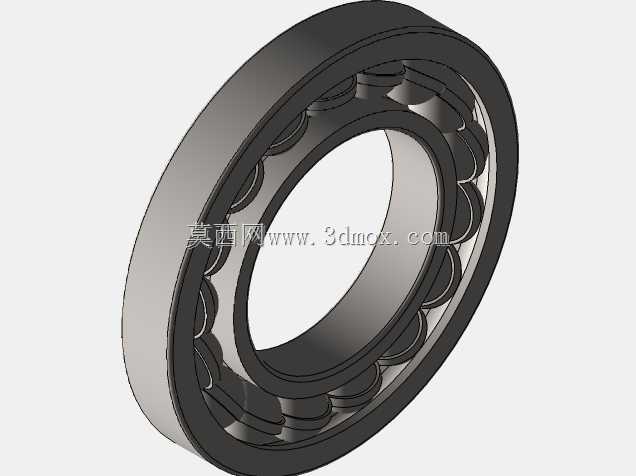

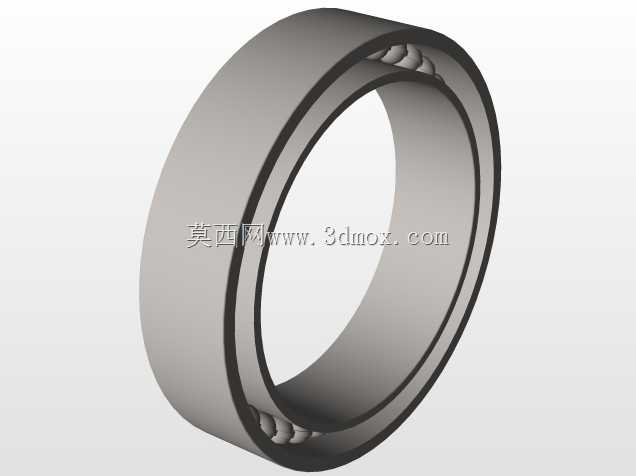

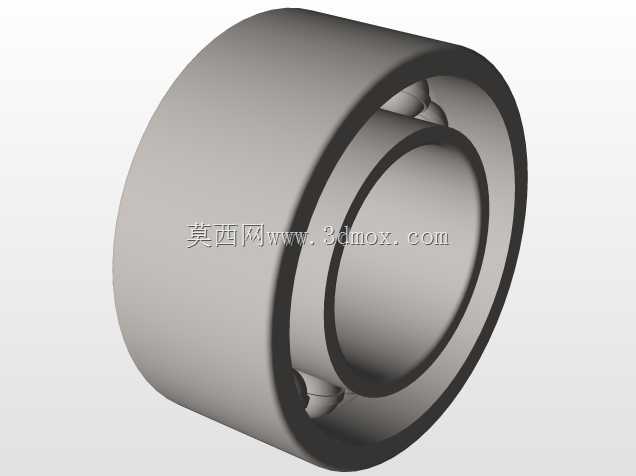

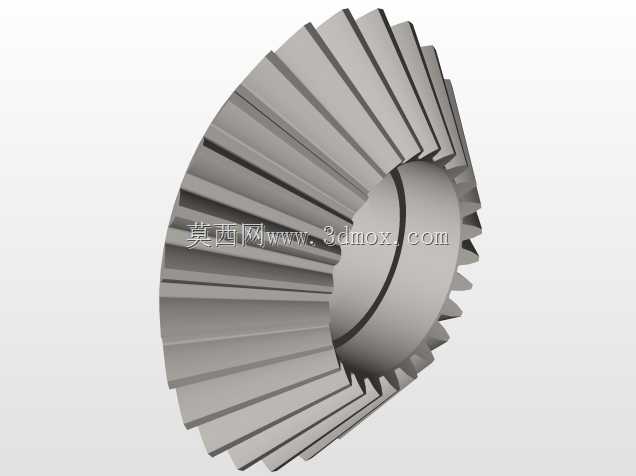

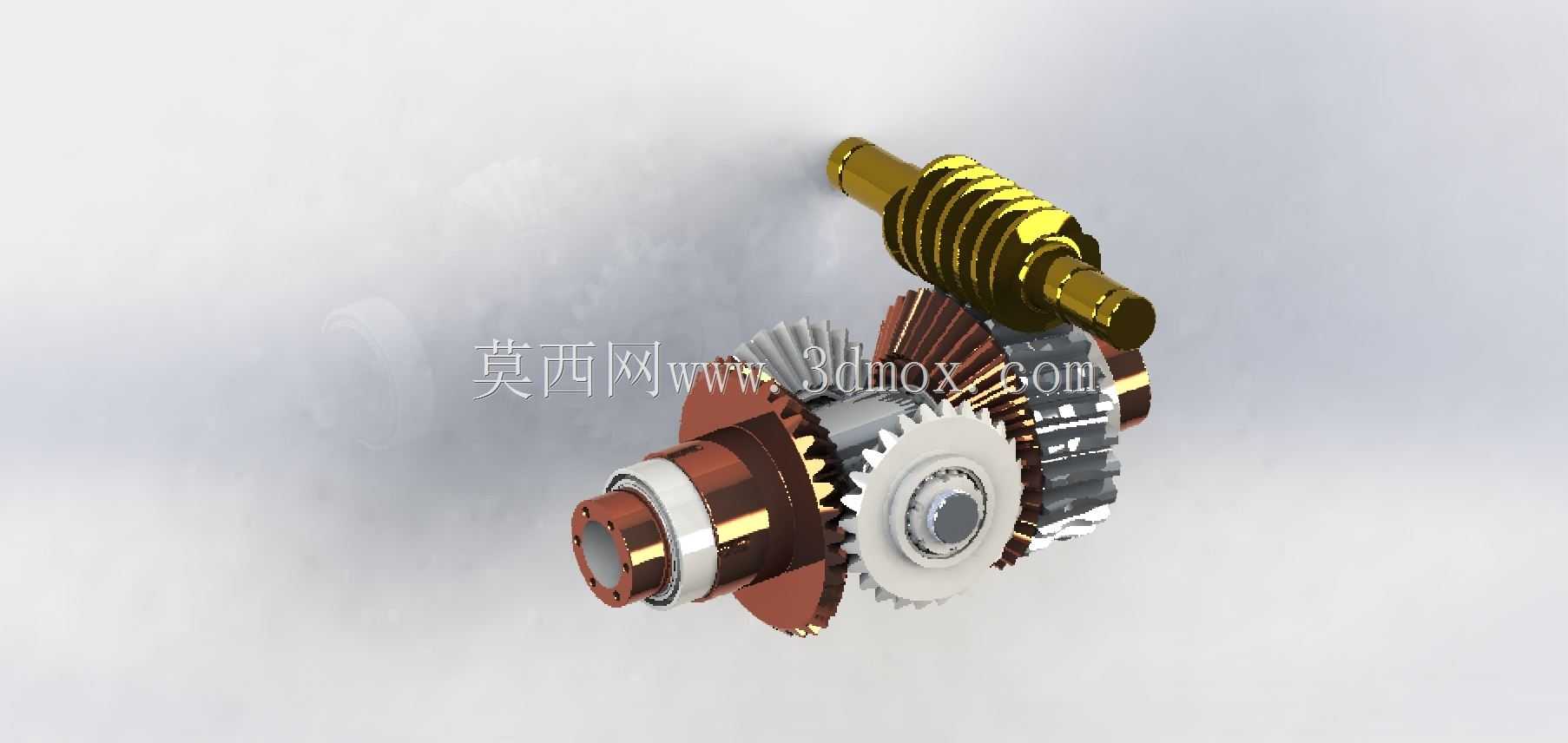

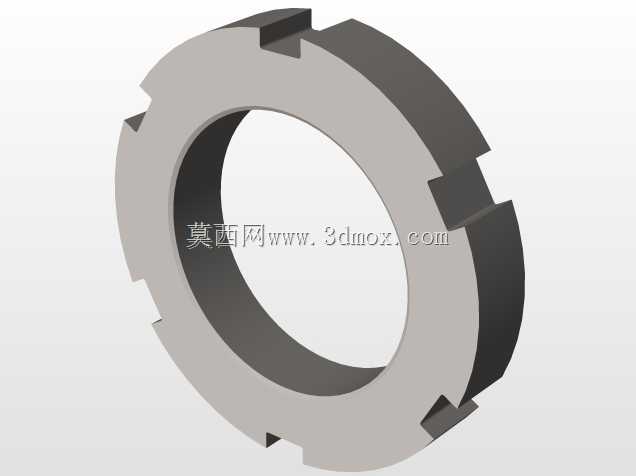

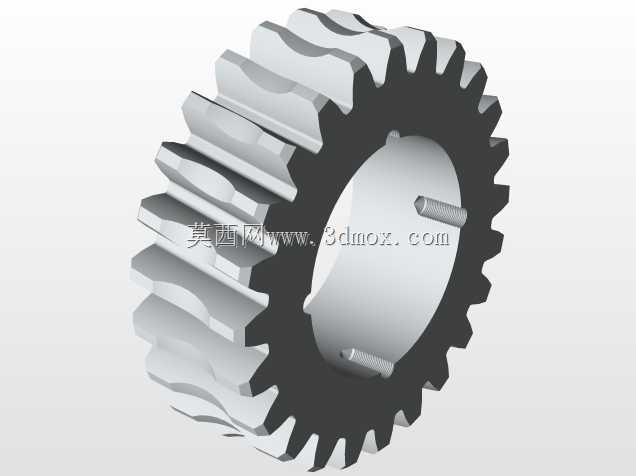

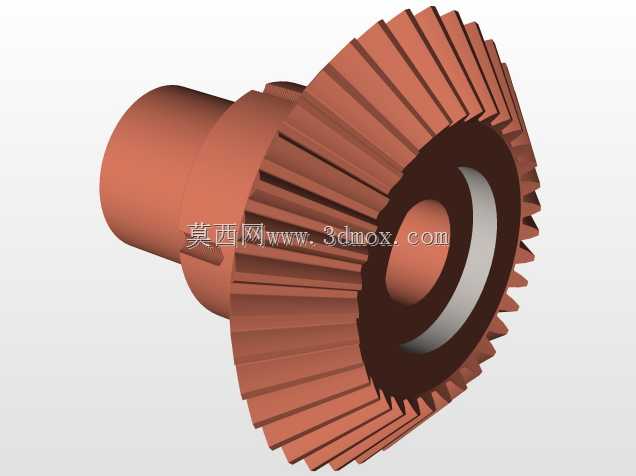

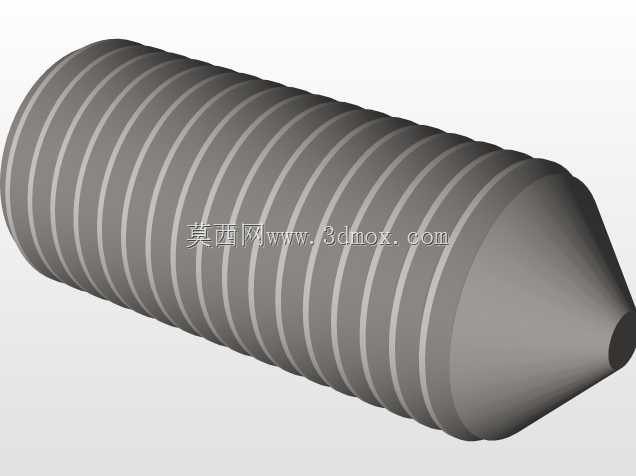

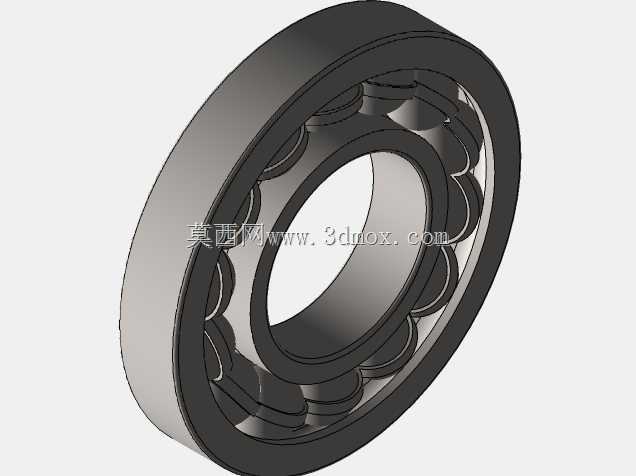

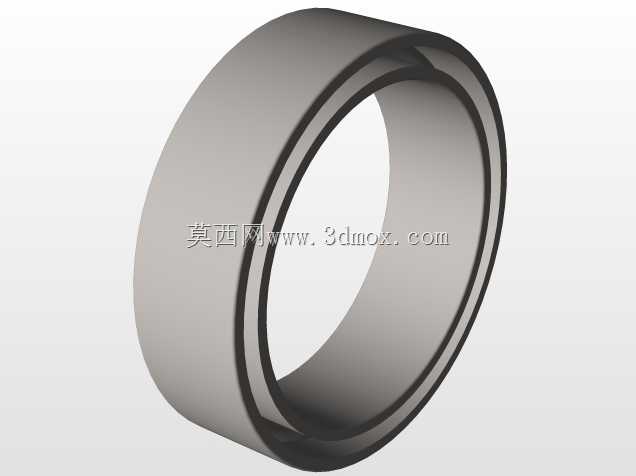

带蜗轮星形齿轮的高级差速齿轮箱结构

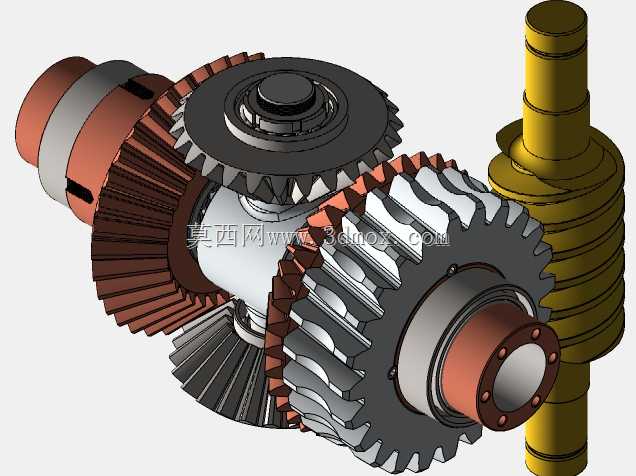

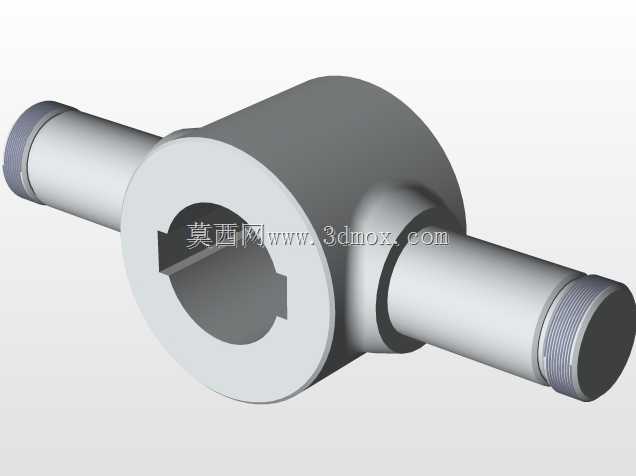

该差速齿轮箱集成蜗轮与星形齿轮传动结构，主要应用于需要实现差速传动与大减速比动力传递的机械设备场景，常见于小型工程机械传动单元、专用设备进给机构、低速重载传动工位中，可在单动力输入的工况下，实现两路输出轴的差速转动，同时通过蜗轮蜗杆副完成大减速比的动力转换，适配输入高转速、输出低转速大扭矩的传动需求。在实际使用过程中，这套传动结构可平衡不同输出端的转速差，避免传动部件因转速不匹配出现卡滞、过载磨损的问题，蜗轮副自带的反向自锁特性还可避免输出端负载带动输入端反转，提升设备停机状态下的位置保持稳定性，星形齿轮组作为差速核心构件，可在动力传递过程中自动分配两侧输出轴的扭矩，当单侧输出端遇到负载变化时，星形齿轮会通过自身公转与自转的转速调整，自动适配两侧的转速差，保证动力输出的平顺性。设计过程中优先梳理了传动链路的布局逻辑，将蜗轮输入轴与差速输出轴采用空间垂直交错的排布方式，最大化压缩传动单元的整体占用空间，各齿轮的啮合齿形经过参数匹配，保证传动过程中齿面接触面积充足，降低局部应力集中带来的齿面磨损，各轴系的支撑位预留了标准轴承的安装空间，可适配常规深沟球轴承与推力轴承的安装，保证轴系转动过程中的径向与轴向承载能力。外形方面整体采用同轴差速输出加侧置蜗轮输入的布局，输入轴伸出端预留了联轴器安装的轴径与键槽位置，两侧输出轴的轴端尺寸符合常规传动连接件的安装标准，安装边界可适配小型设备的传动舱安装空间，箱体连接位预留了螺栓固定孔位，可直接完成与设备机架的固定安装，无需额外设计转接结构。整套结构的运动约束经过完整匹配，可直观演示差速过程中各齿轮的运动状态，清晰展现蜗轮传动与星形齿轮差速的配合逻辑，可用于传动原理验证、设备传动方案选型参考，也可作为机械结构教学的演示样例，帮助理解复合齿轮传动的运动逻辑与动力传递路径。
