龙门式双柱汽车维修举升设备结构设计

该款龙门式双柱举升设备主要面向汽车后市场维保场景，可覆盖乘用车、轻型商用车的常规保养、底盘检修、零部件拆装、轮胎更换等全流程维保作业，是汽修门店、综合维保中心、车辆检测站的核心作业工装，能够将待作业车辆抬升至适宜人工操作的高度，彻底解决车辆底部作业空间不足、操作姿态受限的痛点，大幅降低维保人员的作业强度，提升维保作业的效率与操作安全性。

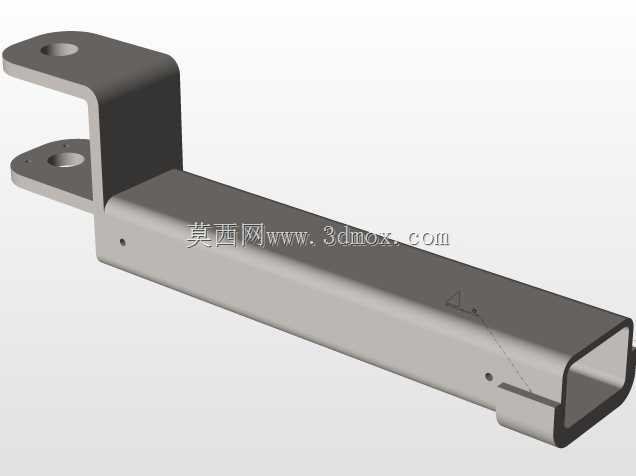

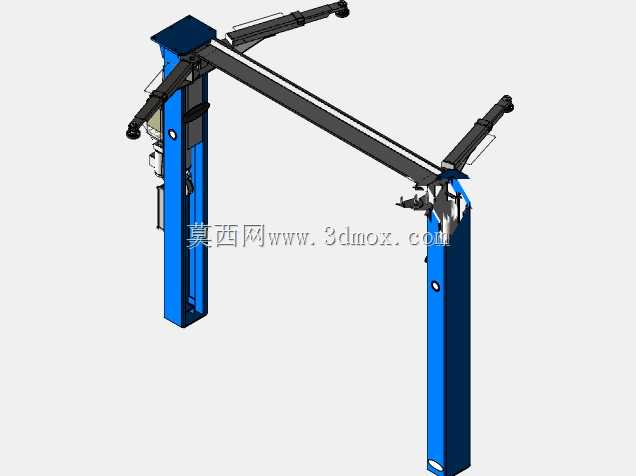

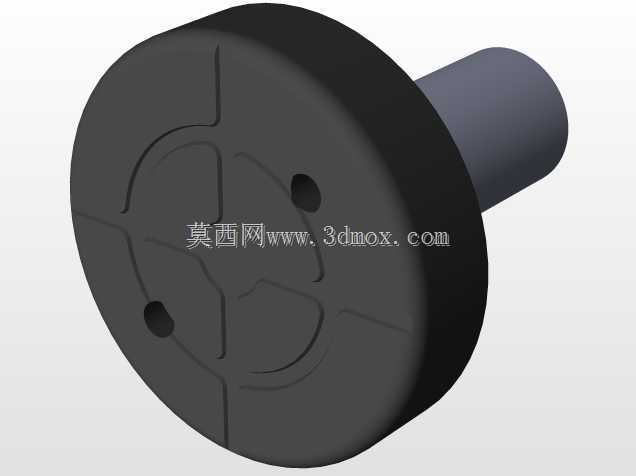

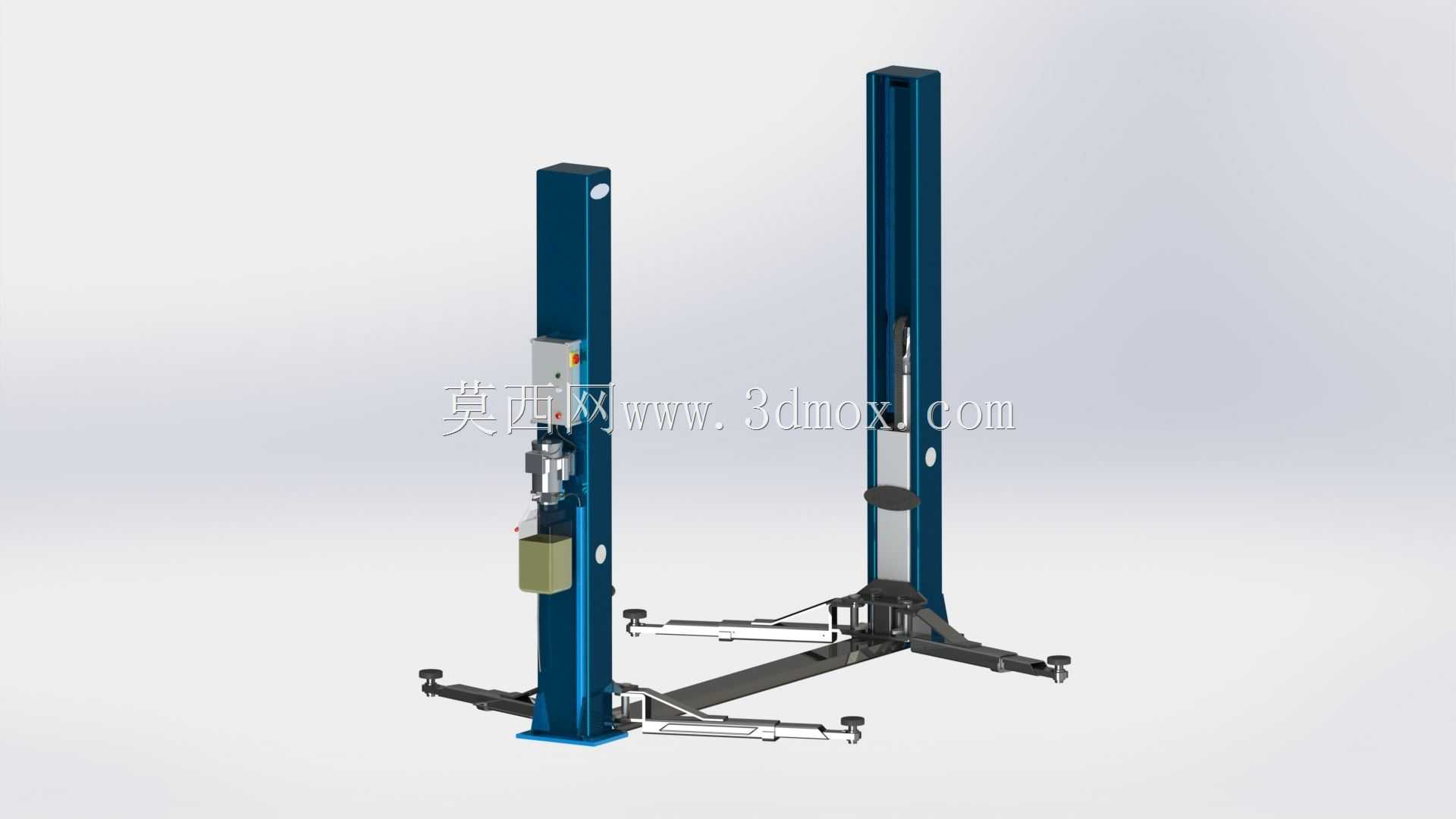

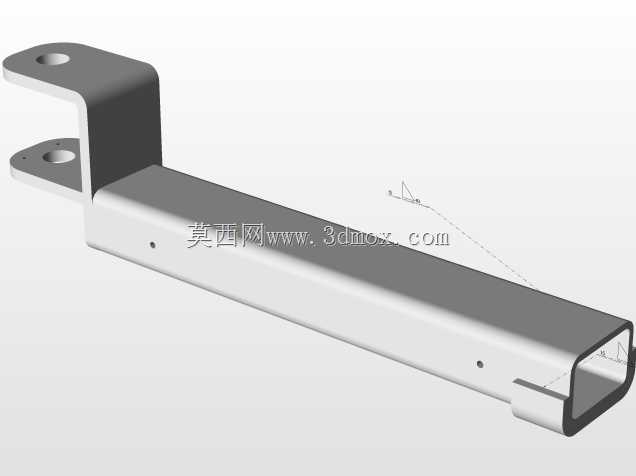

设备采用对称式双立柱龙门承载结构，两根主立柱为高强度型钢拼焊成型，内部集成了同步升降的液压驱动单元与机械安全锁止机构，顶部通过刚性横梁连接形成稳定的门式框架，相较于底板式双柱举升设备，该结构取消了底部的连接底板，能够让车辆驶入时完全避开底部凸起障碍，适配低底盘跑车、改装车等最小离地间隙较小的车型驶入作业，不会出现底盘剐蹭的问题。两侧立柱上配置可伸缩调整的摆臂结构，摆臂带有多档位长度调节孔位，可根据不同车型的轴距、底盘支撑点位置灵活调整摆臂伸展长度与旋转角度，摆臂末端配备高度可调的橡胶支撑垫，能够精准对准车辆底盘的原厂举升支撑点位，避免支撑过程中损伤车辆底盘护板、油底壳等脆弱部件。

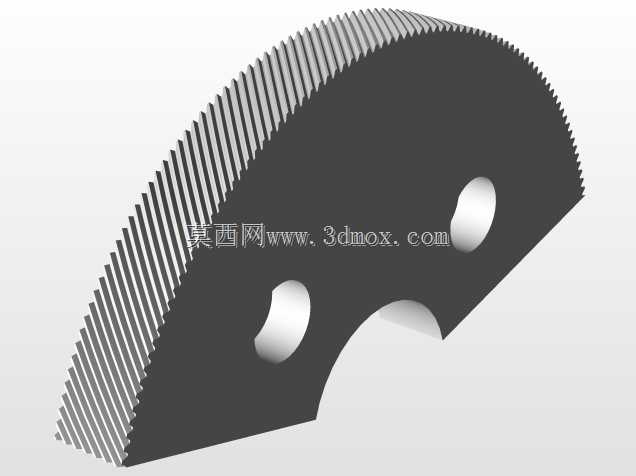

设计过程中优先考虑结构受力的均匀性与长期使用的可靠性，通过有限元仿真对主立柱、横梁、摆臂等核心承载部件进行受力校核，确保在额定承载工况下各部件的形变量控制在安全阈值内，不会出现结构变形、焊缝开裂等风险。驱动系统采用液压驱动配合钢丝绳同步结构，保证两侧升降托架能够完全同步运行，避免车辆抬升过程中出现倾斜侧翻的风险，同时集成了多档位机械安全锁，当举升设备到达指定作业高度后，锁止机构会自动卡入对应档位的锁止齿槽，即使液压系统出现泄压故障，机械锁也能够牢牢承载车辆重量，为作业人员提供可靠的安全防护。

安装边界方面，该设备对安装场地的地面强度有明确要求，需铺设厚度不低于200mm的高强度混凝土地面，地面平整度误差需控制在5mm以内，两根立柱的安装间距需根据适配车型的最大宽度预留足够操作空间，顶部横梁安装完成后的净空高度需满足车辆最大抬升高度后顶部预留不小于300mm的安全间隙，设备接入常规工业三相供电即可运行，液压系统采用封闭式油箱设计，日常维护仅需定期更换液压油、检查锁止机构磨损情况即可，整体运维成本较低，适配绝大多数中小型汽修门店的场地条件与使用需求。
