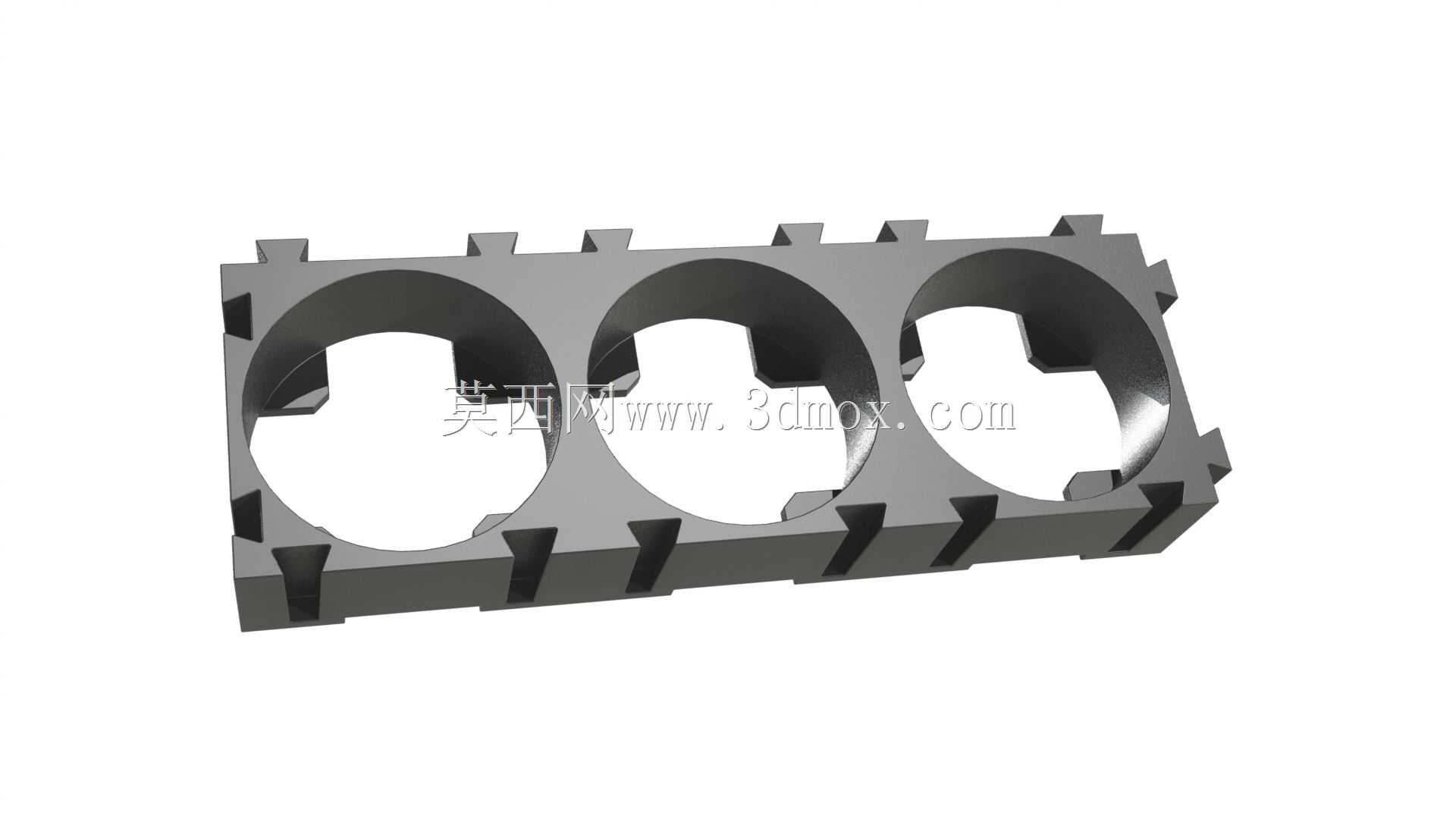

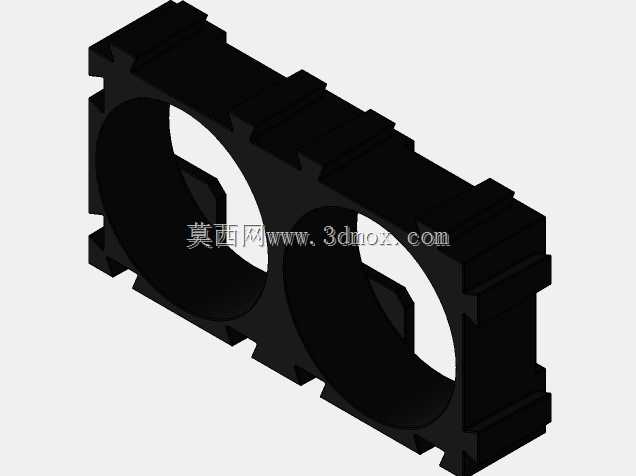

三孔位18650锂电池固定支架结构设计

这款三孔位18650锂电池固定支架，主要应用于小型储能电池组、便携电子设备电源模块、电动工具内置电池包、小型动力锂电池组的组装场景中，是锂电池成组环节里不可或缺的基础固定配件。在实际使用过程中，它的核心作用是对三节并排排布的18650规格圆柱锂电池进行位置约束，避免电池在设备使用过程中出现移位、晃动、相互摩擦的问题，同时在电池之间预留出均匀的散热间隙，保障电池组充放电过程中的热量能够顺利散出，降低电池组局部过热的风险，提升电池组整体的使用安全性与循环寿命。从产品功能特性来看，这款支架采用一体化注塑成型的结构设计，每个电池固定位都设置了与18650电池外径匹配的弧形卡接结构，卡接位置预留了微小的弹性变形余量，既可以保证电池装入后卡接牢固不会松脱，又不会因为卡接过紧损伤电池外皮。支架外侧设置了连续的凹凸拼接卡槽，支持多组同规格支架沿横向、纵向进行拼接组合，能够根据不同电池组的串并联需求，快速扩展成不同孔位数量的电池固定架，适配不同容量、不同电压等级的电池组组装需求。支架上还预留了均匀分布的镂空缺口，一方面可以减少支架本身的材料用量降低整体重量，另一方面能够让电池组内部的空气形成流通通道，进一步提升散热效果，同时也方便电池组焊接工序中镍片的走线与定位，降低电池组组装的操作难度。在设计思路上，这款支架充分考虑了18650电池的标准尺寸公差，固定孔的内径严格匹配18650电池18mm的标准外径，卡接凸起的高度经过反复校核，既保证足够的卡接抱紧力，又不会过度挤压电池外壳。支架的整体厚度、侧边卡槽的尺寸都做了统一的标准化设计，确保不同批次生产的支架都能够实现无缝拼接，相邻支架拼接后不会出现错位、间隙过大的问题。从安装边界来看，单组三孔支架的整体长度适配三节18650电池并排排布的宽度，厚度方向仅占用电池径向外侧少量空间，不会额外增加电池组的整体体积，支架的上下端面保持平整，既可以配合上下两层支架对电池两端进行限位，也可以直接贴合电池组的绝缘垫片与外壳内壁，不需要额外做结构调整就能够适配多数常规18650电池组的安装空间。支架的边角位置都做了圆角过渡处理，避免组装过程中尖锐边角划伤操作人员或者划破电池绝缘层，整体结构简洁实用，没有多余的冗余设计，能够很好地满足中小容量18650电池组的批量组装需求。
