12立方混凝土搅拌运输半挂设备结构设计

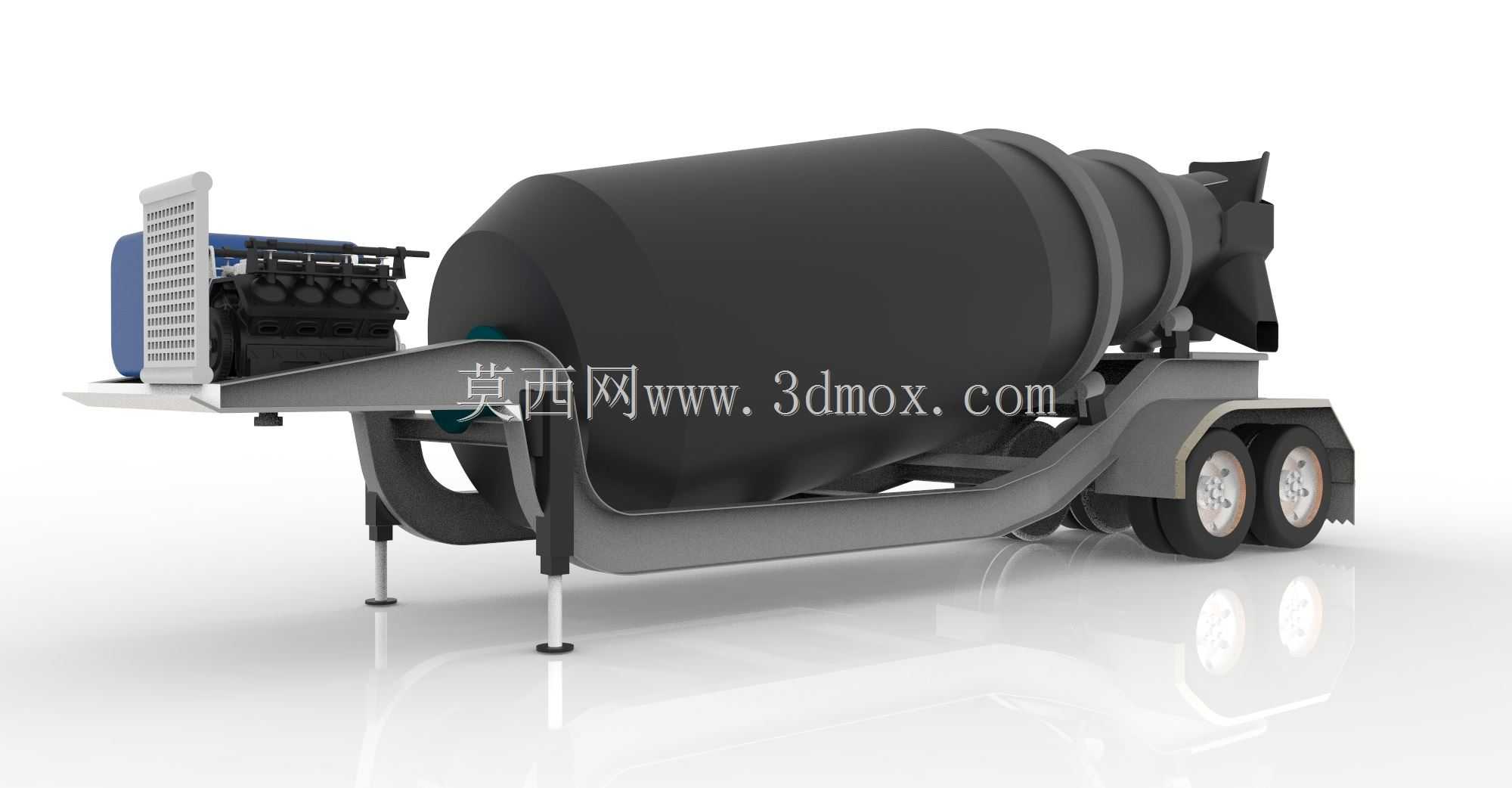

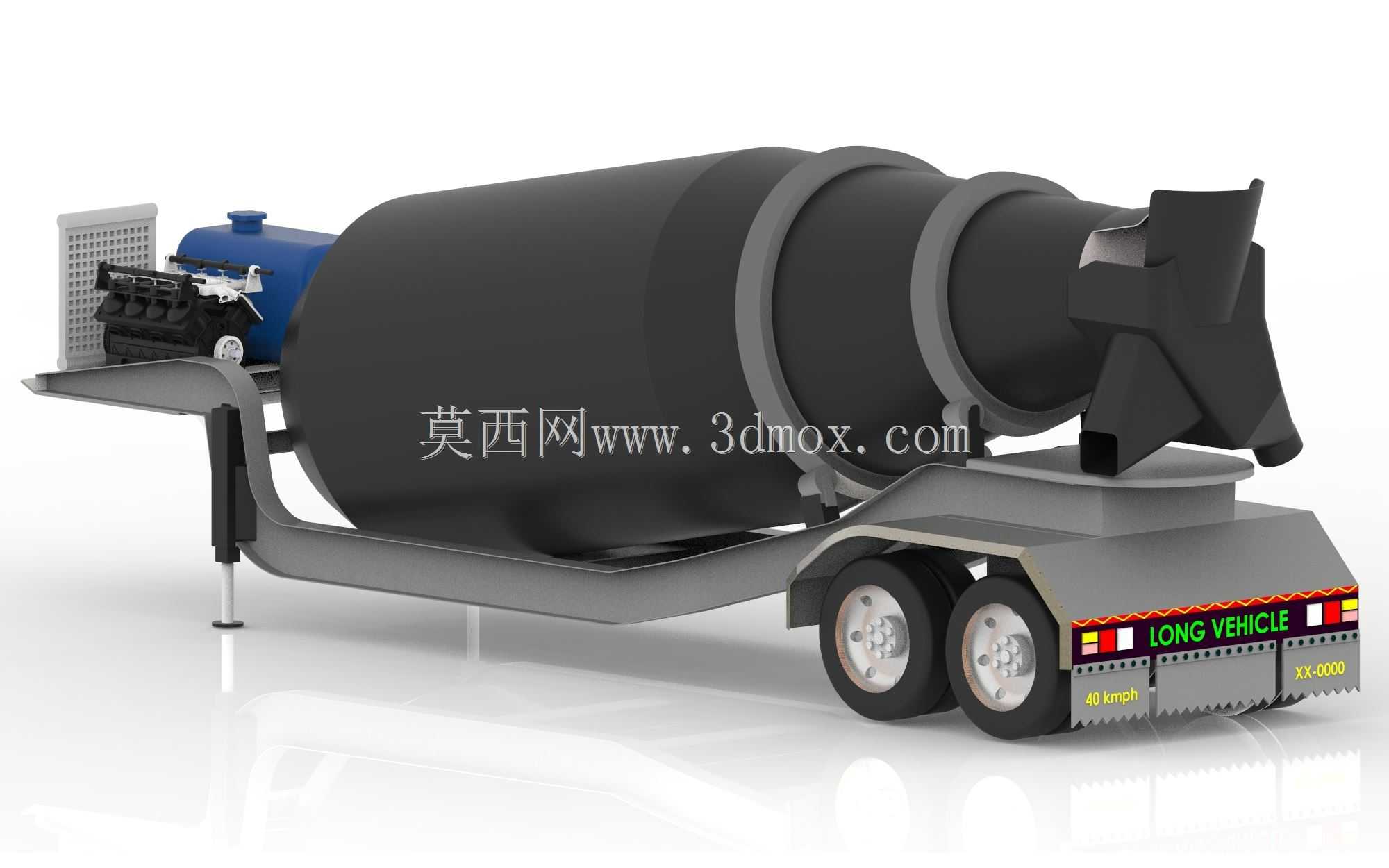

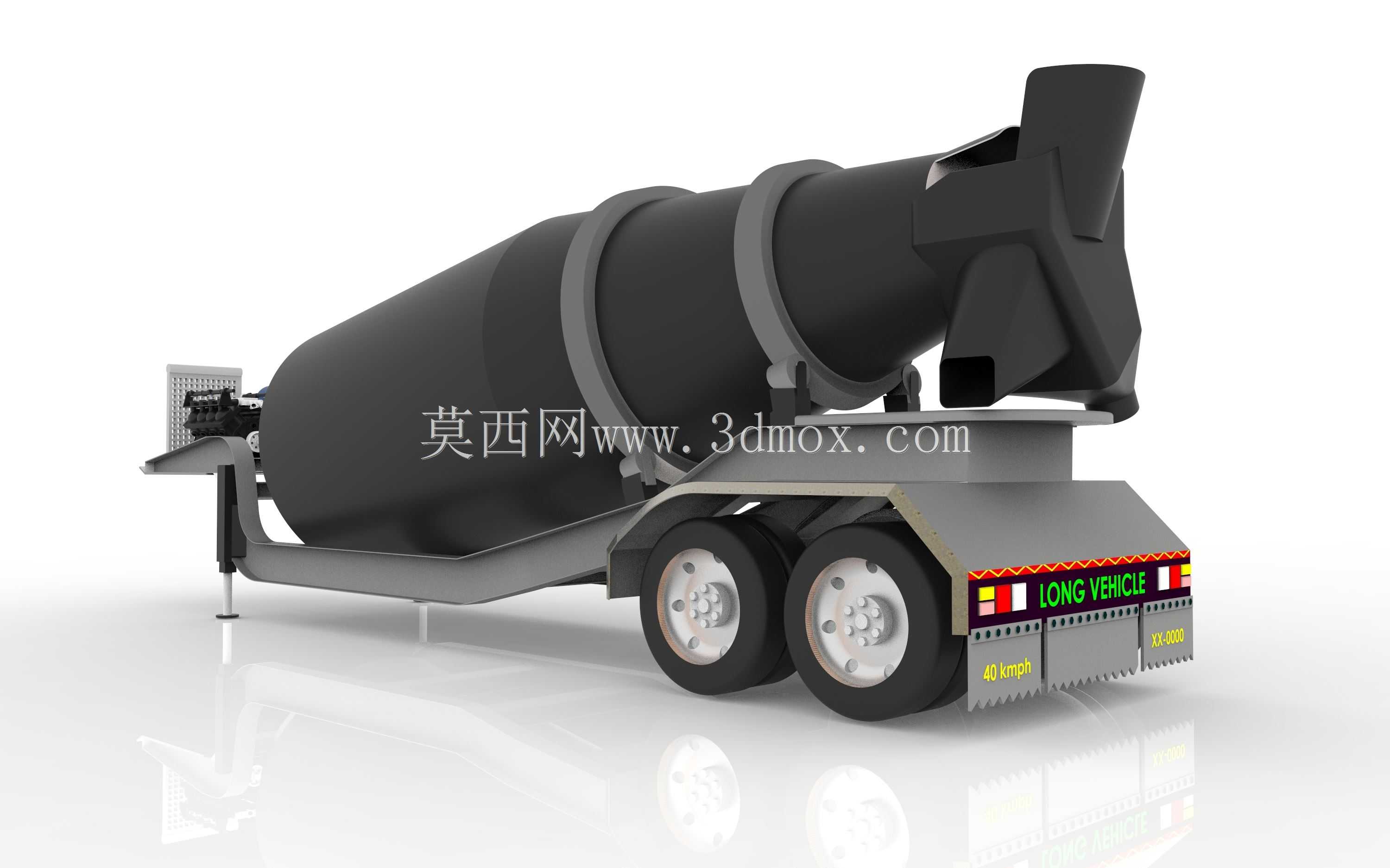

这款12立方容量的混凝土搅拌运输设备，主要面向城市商砼配送、大型基建项目混凝土转运场景，是衔接混凝土搅拌站与施工现场的核心作业装备，可有效解决混凝土长距离运输过程中出现的离析、初凝问题，保障到场混凝土的和易性与施工性能，适配房建施工、市政道路修建、桥梁桩基浇筑等多类工程作业需求。设备整体采用半挂式承载结构设计，核心作业部件为倾斜布置的梨形搅拌罐体，罐体通过底部回转支撑结构与副车架连接，作业过程中罐体始终保持恒定低速转动，带动内部螺旋叶片持续对混凝土物料进行搅拌推送，既避免物料在运输途中分层沉淀，也能在卸料阶段通过反向旋转将罐内混凝土顺畅导出。设计阶段充分考虑重载运输的受力特性，副车架采用高强度合金钢焊接成型，在罐体支撑点位、牵引连接位置做了局部加强处理，匹配双联轴重载车桥与大尺寸工程轮胎，可承载满载状态下近30吨的混凝土物料，同时预留了足够的安装边界，可适配主流牵引车头的连接尺寸，无需额外改装即可完成挂接作业。罐体前端设置独立的动力驱动单元，可在车辆行驶过程中持续为罐体回转提供稳定动力，避免依赖底盘动力输出造成的行驶动力损耗；罐体尾部设置可调节角度的卸料溜槽，可根据施工现场不同的受料位置调整溜槽倾斜角度与伸展长度，适配不同高度的混凝土泵车、料斗受料需求，减少现场二次倒运的工作量。设备前部设置有散热与防护结构，可对驱动单元、液压管路形成有效防护，避免行驶过程中飞溅的碎石、扬尘损坏核心部件；罐体侧面设置有操作扶梯与检修平台，方便作业人员日常检查罐体密封状态、清理叶片附着的残留混凝土。支腿结构设置在半挂车前部位置，在脱离牵引车头停靠时可稳定支撑罐体前部重量，避免设备前倾倾覆，支腿高度可根据停靠场地的地面平整度做微调，保障停放状态下的设备稳定性。整体设计兼顾了道路运输的合规性与现场作业的实用性，在保证12立方大装载容量的前提下，严格控制整车外形尺寸满足道路通行限界要求，转弯半径、离去角等参数均符合重载工程车辆的道路行驶标准，既可以在城市主干道顺畅通行，也能在施工场地的非铺装路面完成短距离移位作业。
