短距离空钢瓶滑板转运托架结构设计

　　在工业气体充装站、小型机加工车间、实验室供气区域这类场景里，满瓶气瓶靠专用叉车或手推车完成长距离转运，但空钢瓶的短距离挪运一直是现场作业的痛点——常规手推车转弯半径大，在狭窄的充装位间隔、设备排布密集的车间通道里掉头挪位十分不便，人工滚动气瓶又存在瓶阀磕碰、瓶身刮擦甚至倾倒的安全隐患，这款滑板式气瓶托架正是针对这类短距离空瓶转运场景开发的载具结构。

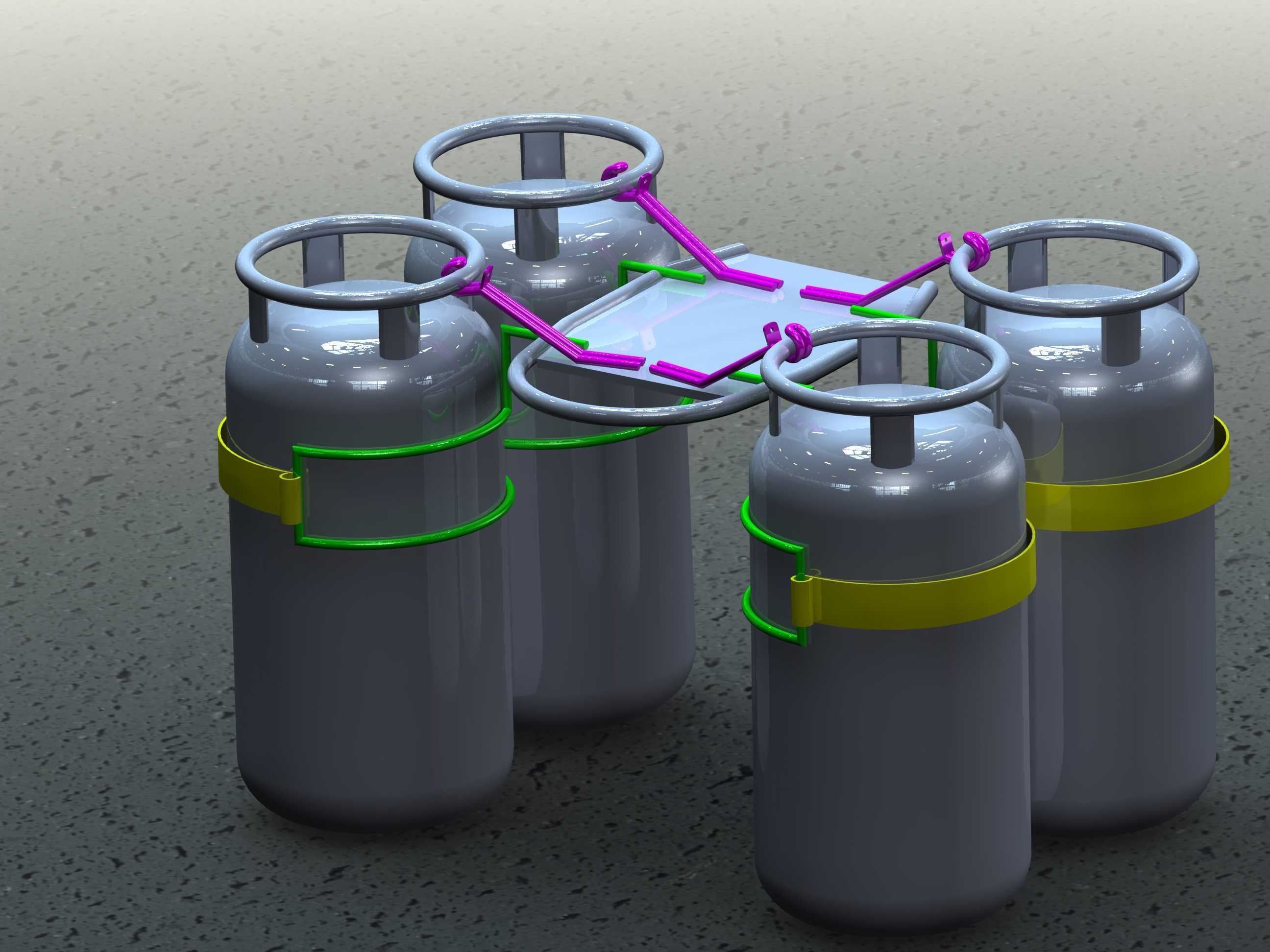

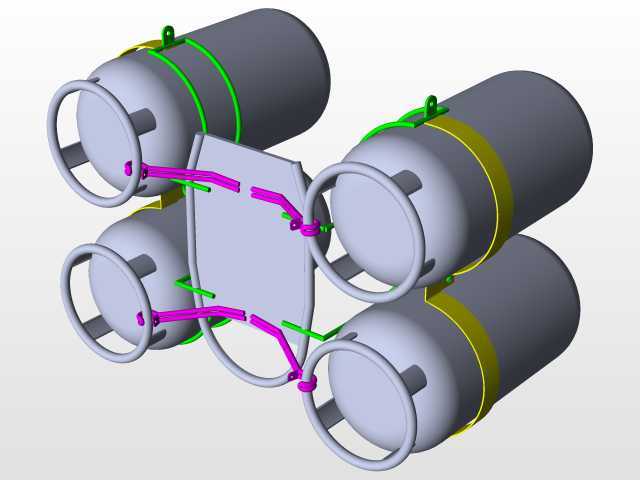

　　从实际使用逻辑出发，这款托架单次可承载四个标准规格的工业空钢瓶，整体框架采用环形围合式结构，四个气瓶固定位沿中心连接架呈对称分布，每个固定位都配置了两道环形弹性抱箍与一道下部承重绑带：下部绑带承担空瓶的竖向承重，两道环形抱箍则从瓶身中上部做径向约束，避免转运过程中瓶身出现径向窜动，同时抱箍采用弹性非金属材质，既不会刮伤气瓶表面的防锈漆层，也能适配同规格下存在微小外径公差的不同批次气瓶。中心连接架采用镂空平板结构，一方面降低托架整体自重，减少作业人员推行时的负载，另一方面平板表面预留的绑带固定点可临时放置小型工具、瓶阀防护帽这类零散配件，不用作业人员额外携带工具包。

　　设计过程中首先考虑的是作业人员的操作姿态，托架整体推行高度控制在成年人腰部位置，推行时无需过度弯腰或抬臂，连接架上方延伸出的紫色操作扶手做了折弯角度优化，手部握持位置刚好在人体自然垂臂前伸的舒适区间，转向时扶手的受力方向与滑板轮的转向轴同心，单人即可轻松完成转向、挪位操作，在宽度仅1.2米的通道内即可完成原地掉头，适配绝大多数车间、充装站的狭窄通道尺寸。

　　安装边界方面，这款托架适配的是常规40L工业空钢瓶，固定位的环形抱箍内径与标准气瓶外径预留了5mm的调节间隙，下部承重绑带的高度对应气瓶瓶肩下方的加强筋位置，确保承重时瓶身不会下滑；底部的滑板轮采用低重心宽轮面设计，轮组安装位置低于气瓶底部承重面15mm，整个托架 loaded 状态下的总高度不超过常规气瓶的总高度，可直接推入高度2米的气瓶存放区、电梯轿厢等限高空间，不会出现顶部卡滞的问题。

　　不同于常规运载设备的复杂锁紧机构，这款托架的气瓶固定采用快拆式绑带结构，放置气瓶时只需将空瓶吊入固定位，扣上绑带卡扣即可完成锁定，拆卸时按动卡扣解锁即可直接吊出气瓶，单瓶装卸时间不超过10秒，大幅提升短距离转运的作业效率。框架主体采用薄壁圆管弯折焊接成型，在保证结构强度的前提下尽可能控制自重，空载状态下单人即可抬动移位，不需要额外的吊装设备辅助转场。

　　考虑到现场作业的地面条件，轮组选用了耐磨聚氨酯材质，既可以在硬化水泥地面顺畅滑行，也不会在环氧地坪、瓷砖地面留下压痕或刮痕，轮组内置的简易轴承可降低推行阻力，即使四个工位都满载空瓶，单人推行也不会有明显的滞涩感。四个固定位的对称排布让整个托架的重心落在中心连接架的正下方，推行过程中即使经过小坡度地面或者地面接缝，也不会出现侧倾风险，每个固定位外侧的环形护圈还能避免气瓶直接与周边设备、墙面发生碰撞，保护瓶阀与瓶身安全。

　　在结构细节处理上，所有管材的焊接位置都做了圆角打磨，没有尖锐的焊瘤或毛刺，避免作业人员操作时被划伤；扶手位置做了防滑包胶处理，即使手上沾有少量油污或水渍，也能稳定握持不会打滑。中心连接架的镂空结构还能在雨天或地面有积水时快速排水，不会在架体积水导致瓶身底部长期泡水锈蚀，延长托架的实际使用寿命。
