金属板料沉头孔冲压成型压具结构

　　在钣金加工、五金冲压的实际生产场景里，沉头孔加工是极为常见的工序，不管是机箱机柜的装配拼接、五金配件的沉头螺丝安装，还是金属板材构件的隐藏式紧固需求，都需要稳定可靠的沉头成型工装来保障加工精度与生产效率，这款沉头冲压压具就是针对这类场景设计的专用成型工装。

　　从实际使用逻辑来看，这款压具适配常规开式压力机的滑块安装接口，整体采用同轴回转体结构设计，核心工作端的成型凸头尺寸严格匹配标准沉头螺丝的头部锥度与深度参数，能够在单次冲压行程内完成金属板料上沉头位置的挤压成型，不需要后续额外的锪孔工序，能有效减少工序流转带来的定位误差，尤其适合0.8mm到3mm厚度的冷轧钢板、铝板等常用钣金材料的沉头加工，在批量生产场景下能大幅提升加工效率。

　　设计过程中首先考虑的是冲压受力的均匀性，整体结构从安装端到工作端采用逐级变径的过渡设计，底部的法兰式安装基座可以直接通过压板或者螺栓固定在压力机滑块的模柄安装位，基座直径大于主体工作段，能够分散冲压时的反向冲击力，避免长期冲压作业导致的工装连接部位松动。主体工作段采用等直径圆柱结构，既保证了工装自身的结构刚性，也能在冲压过程中起到垂直导向的辅助作用，减少冲压时的侧向偏移，保障沉头孔与板材平面的垂直度。

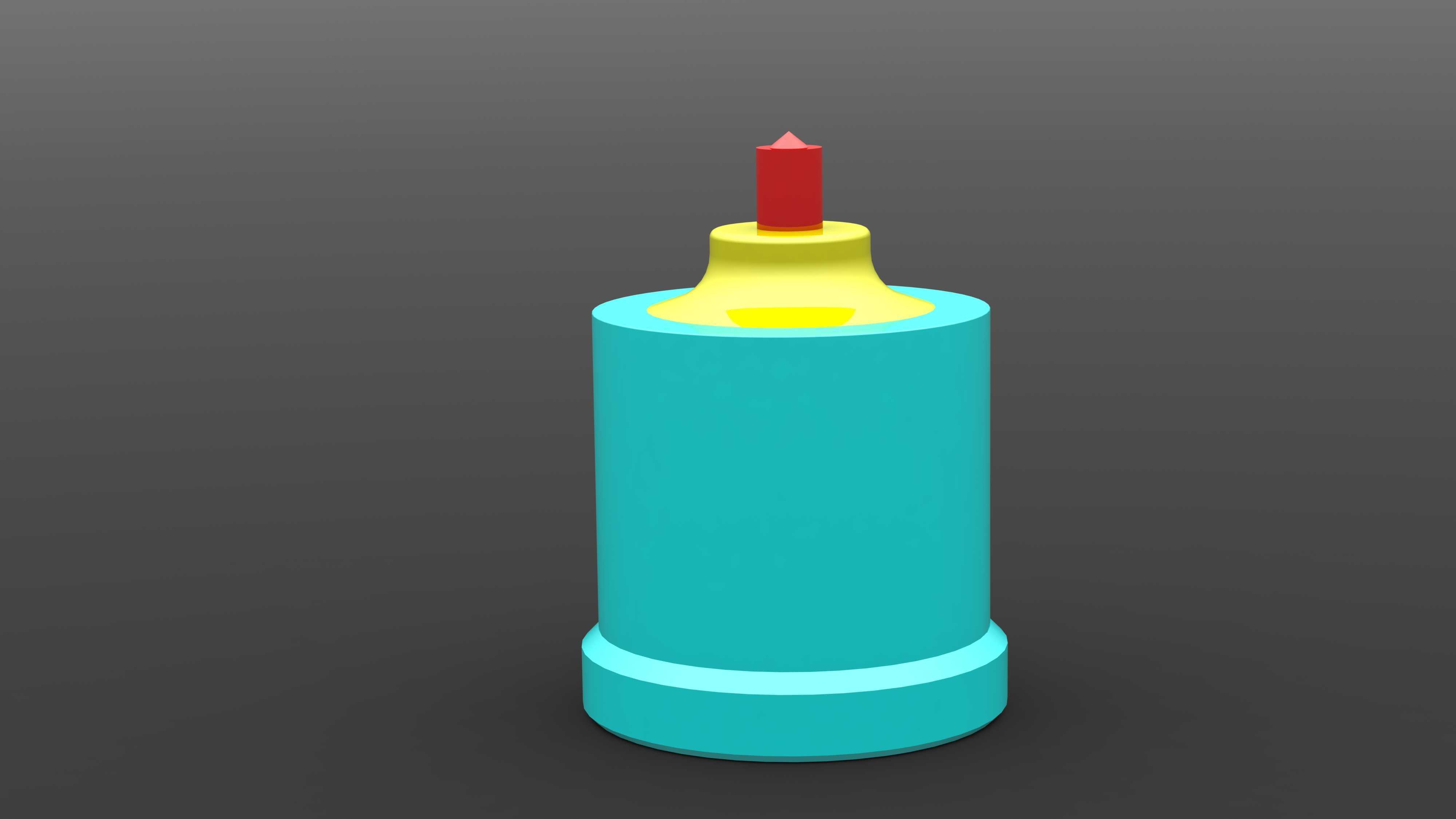

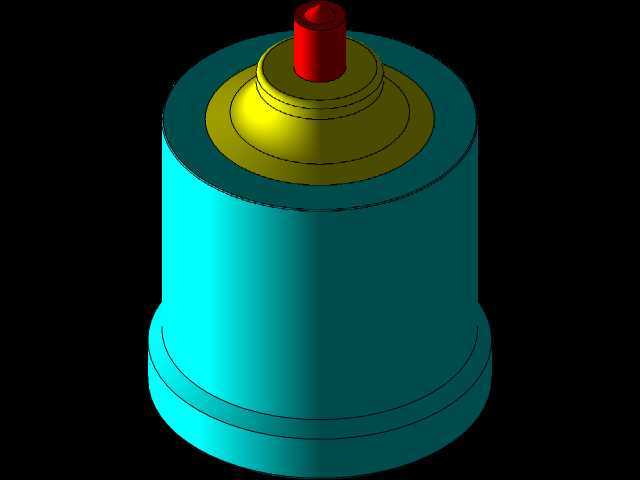

　　过渡段的圆弧与锥面衔接设计是这款压具的核心细节，工作端的红色成型冲头采用标准90度锥角设计，完全适配国标沉头螺钉的头部尺寸，冲头与黄色过渡座之间采用圆弧平滑过渡，避免应力集中导致的冲头崩裂，同时过渡座的直径大于成型冲头，在冲压到设定深度时能够起到硬限位的作用，不需要额外设置行程限位块就能精准控制沉头孔的成型深度，避免过压导致的板材变形或者深度超差。

　　安装边界方面，这款压具的主体圆柱段直径适配常规中小型压力机的模柄安装孔尺寸，整体长度控制在常规冲压模具的闭合高度适配范围内，不需要对现有压力机的工作台或者滑块结构做任何改装就能直接安装使用，底部的成型冲头采用可更换式设计，当冲头长期使用出现磨损后，只需要更换前端的冲头部件就能继续使用，不需要整体更换整个压具，能够有效降低生产现场的工装维护成本。

　　在实际冲压作业时，板料放置在配套的下模定位孔上，压力机滑块带动压具垂直下行，前端的锥形成型冲头首先接触板料表面，随着压力持续施加，板料在冲头的挤压下发生塑性变形，逐渐形成与冲头锥面完全贴合的沉头结构，当过渡座的下端面接触到板料表面时，刚好达到设定的沉头深度，滑块开始回程，整个成型过程在毫秒级的单次行程内完成，成型后的沉头孔表面光滑无毛刺，沉头深度一致，能够保证沉头螺丝安装后完全与板材表面齐平，不会出现螺丝头凸起或者凹陷过深的问题。

　　针对不同厚度的板材加工需求，只需要更换对应长度的成型冲头，或者调整过渡座的限位高度，就能适配不同规格沉头孔的加工需求，不需要重新制作整套工装，这种模块化的设计思路也让这款压具的适配范围更广，在多品种小批量的钣金加工车间里，能够快速切换加工规格，减少工装更换的辅助时间。另外压具的主体部分采用合金工具钢材质制作，表面经过淬火处理，硬度能够满足长期冲压作业的耐磨需求，成型冲头部分采用更高硬度的高速钢材质，能够承受冲压时的局部高压与摩擦，延长工装的整体使用寿命。

　　从结构设计的合理性来看，整个压具没有多余的复杂结构，所有的尺寸过渡都围绕受力均匀、加工便捷、安装方便三个核心需求展开，没有冗余的装饰性结构，完全符合冲压工装的实用化设计原则，在三维建模过程中，所有的同轴度、垂直度公差都按照冲压工装的最高精度等级设置，过渡圆角的尺寸也经过受力仿真验证，能够有效避免长期交变载荷下的疲劳断裂问题，不管是用于生产现场的实际工装制作，还是作为冲压工装设计的参考案例，都具备很高的实际参考价值。
