工业车间双开门带脚轮防尘机罩结构

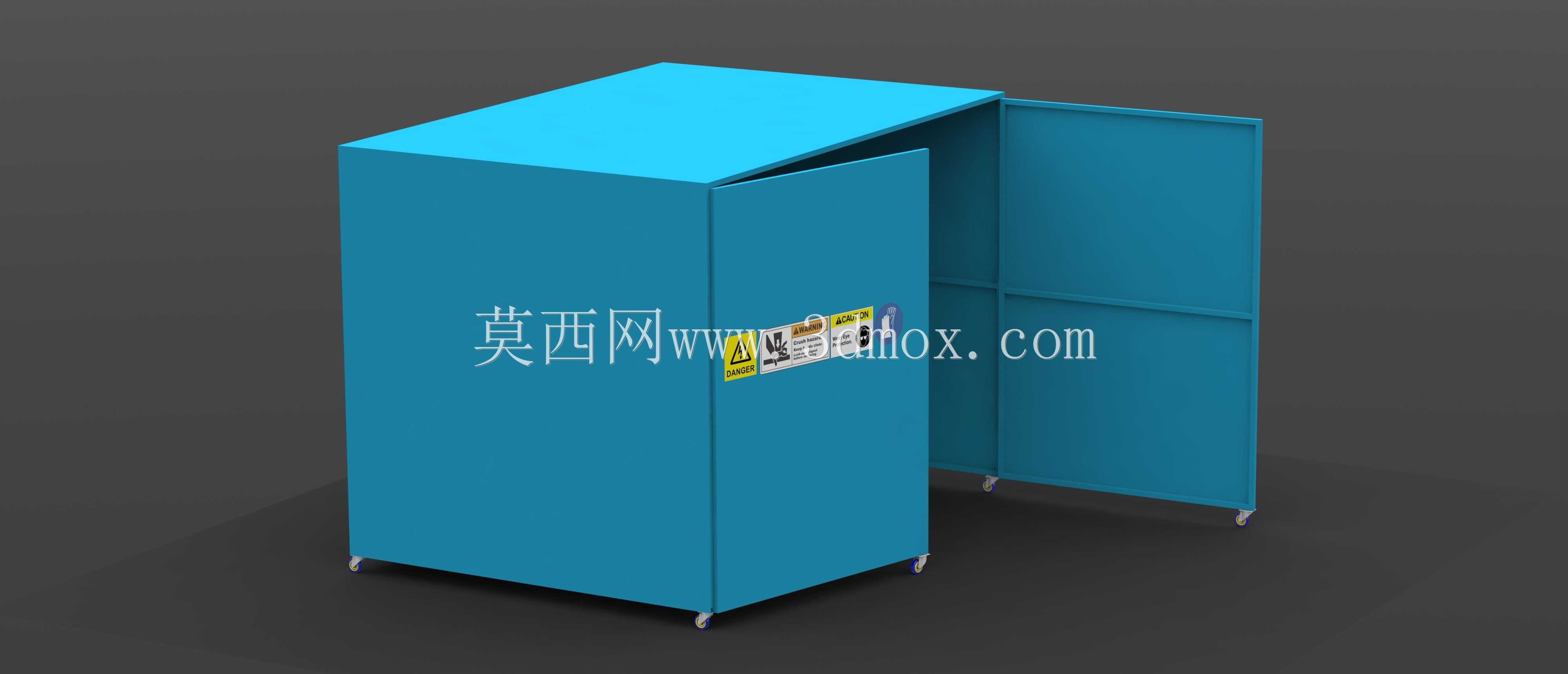

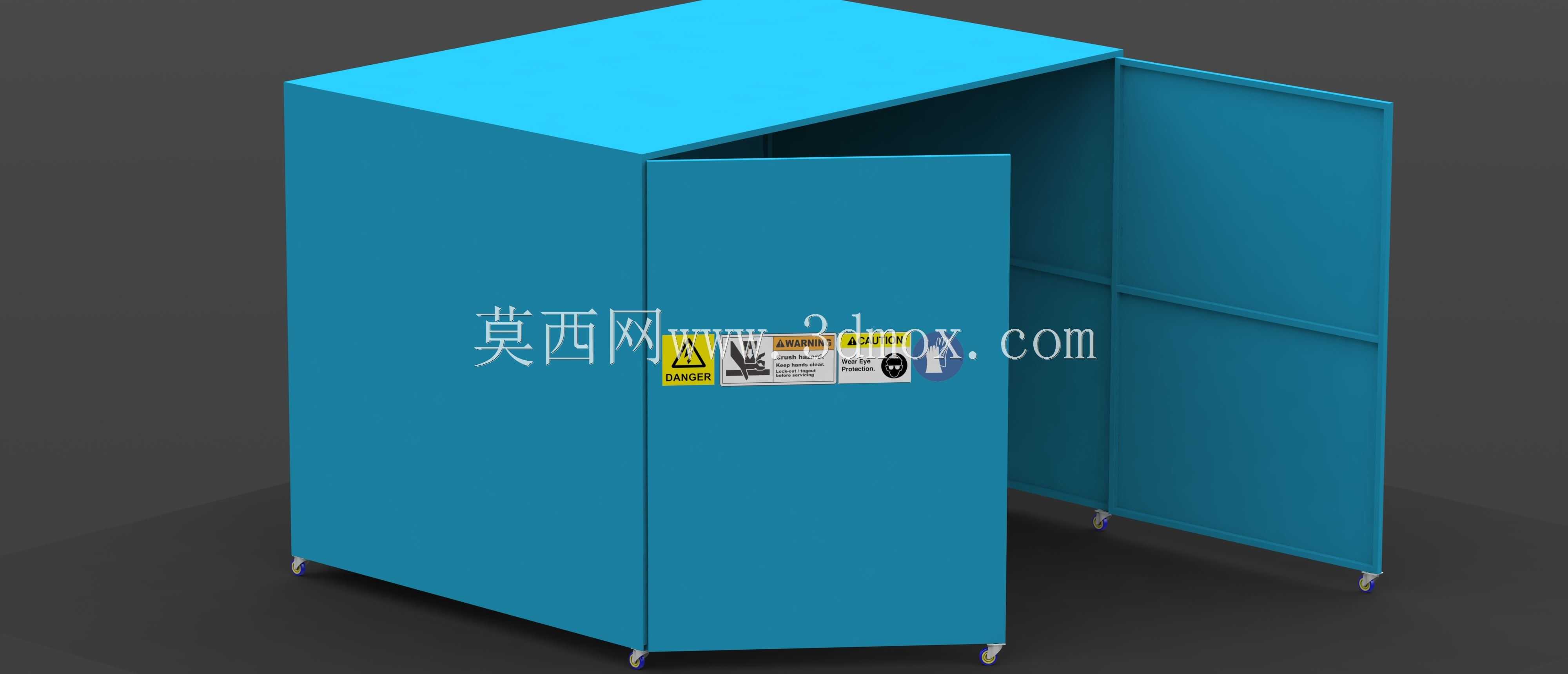

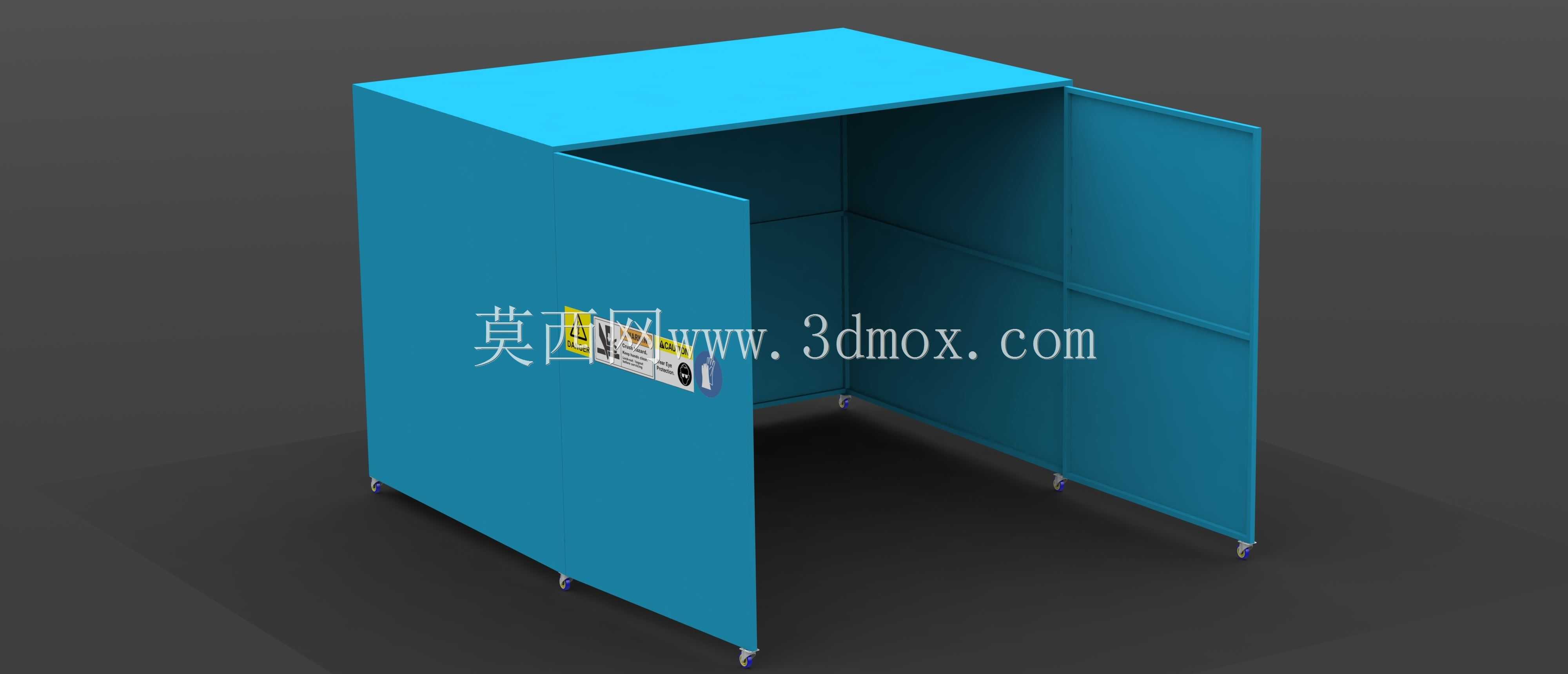

这款带脚轮的双开门防尘机罩，主要面向车间内独立放置的中小型生产设备、检测仪器做外置防护使用，日常应用场景覆盖机加工工位旁的精密测量仪器防护、流水线末端独立测试设备的防尘隔离、仓储区域待校准工量具的封闭存放等场景，能有效阻隔车间内漂浮的金属切屑、打磨粉尘、切削液飞溅物，避免外露设备的精密传动面、光学检测面、电气接线端口被污染物附着，降低设备日常清洁维护频次，减少异物进入设备内部引发的卡滞、短路等故障。从功能设计上看，机罩采用对开双门结构，两门独立开合，单扇门开启角度可满足常规设备的操作、调试、日常检修需求，不需要整体移除机罩就能完成设备的常规操作，门体内侧做了分格加强筋设计，在薄板加工的前提下保证门体刚性，避免开关门过程中出现门板变形、密封边贴合不严的问题。机罩底部配置四个万向脚轮，其中两个带刹车锁定结构，日常需要挪动设备调整工位时，不需要额外调用吊装或者搬运工具，单人就能推动带机罩的设备完成移位，脚轮安装位置做了局部加厚的安装垫板，分散脚轮承重对罩体底板的压力，避免长期承重出现底板凹陷、脚轮安装松动的问题，固定工位时踩下刹车即可锁定机罩位置，避免作业过程中机罩意外滑移。设计过程中优先考虑了安装边界的适配性，机罩整体为方正立式结构，内部净空尺寸预留了设备周边50mm的操作间隙，既不会因为内部空间过大造成车间占地浪费，也不会因为空间局促导致设备放不进、接线操作没有余量，罩体顶板为整板折弯结构，没有拼接缝隙，避免顶部积尘从拼接缝落入罩内，门板与柜体的贴合边做了折边翻边结构，关闭后门板与柜体框架形成迷宫式密封，不需要额外加装密封胶条就能阻挡大部分粉尘进入，兼顾了加工成本与密封效果。罩体外侧预留了标识张贴区域，可根据内部放置设备的类型张贴安全警示标识、设备操作提示贴，符合车间现场的目视化管理要求，整体结构采用常规钣金折弯工艺加工，没有复杂的曲面成型结构，普通钣金车间就能完成下料、折弯、焊接、喷涂全流程加工，加工难度低，后期维护更换配件也十分方便。
