车间周转用钢制物料笼结构设计方案

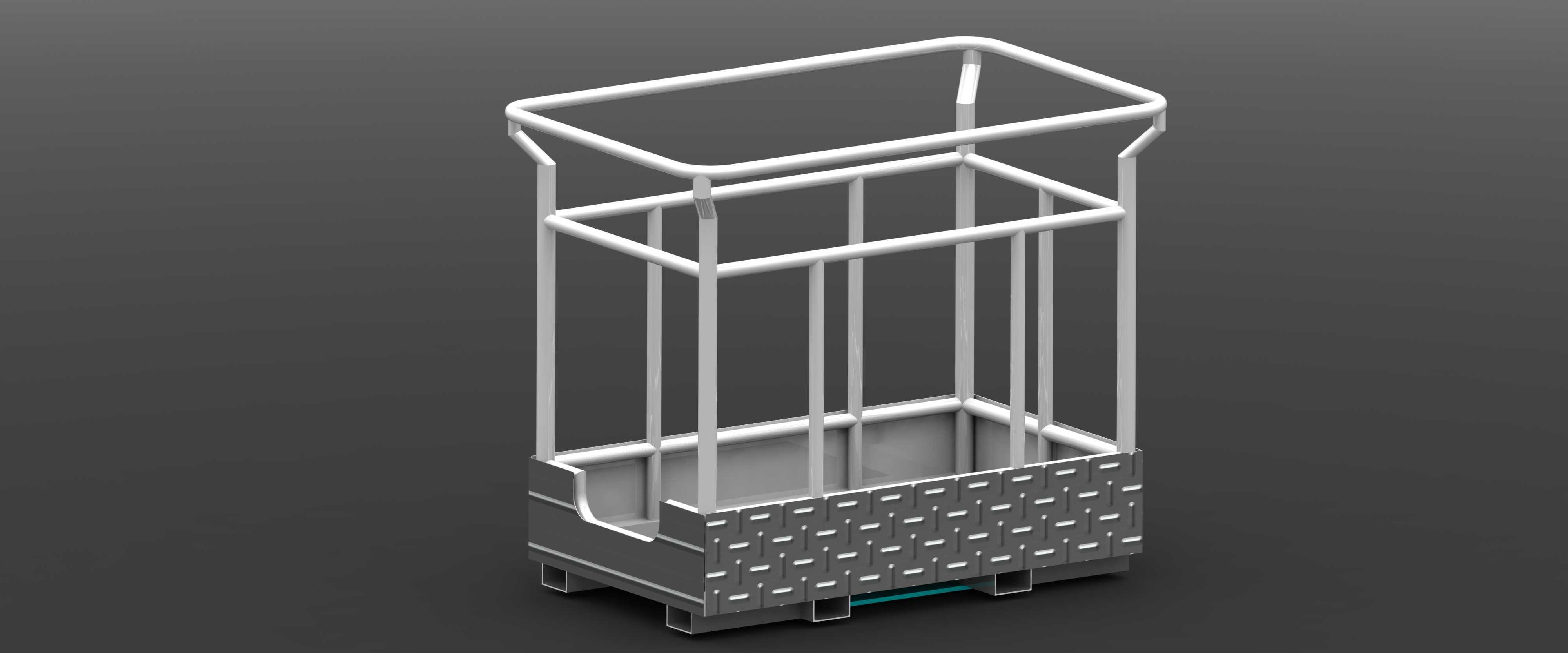

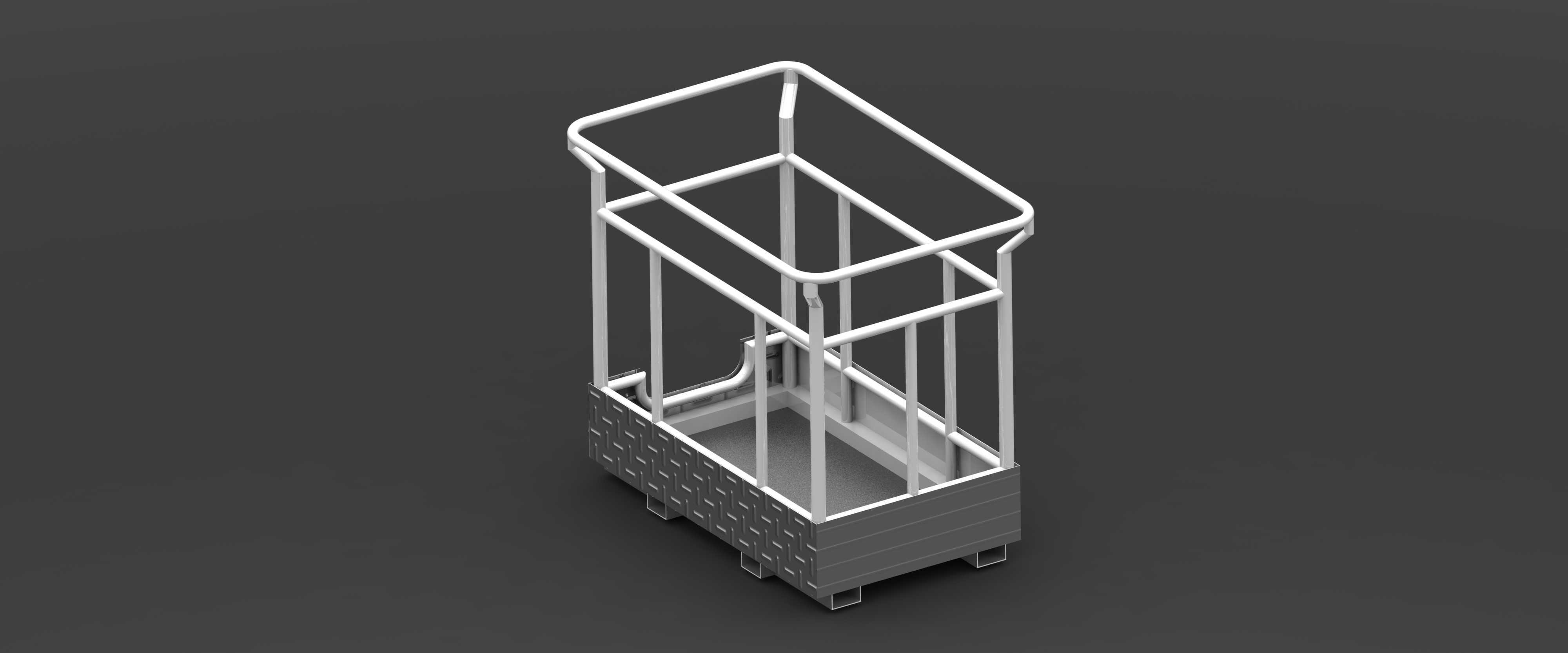

　　这款钢制物料笼主要面向生产车间工序间物料转运、线边仓暂存、成品短途周转场景设计，适配工厂内部叉车、液压托盘车的标准化作业流程，可直接对接自动化立体库的货位尺寸要求，也能满足普通平库存放的堆垛需求。整体采用框架式焊接结构，底部设置标准川字底托盘基座，基座预留的叉齿孔高度与宽度完全符合国内通用叉车的作业参数，叉取时无需额外调整对位，作业人员可快速完成插取动作，避免因基座尺寸不匹配导致的叉取剐蹭、重心偏移问题。

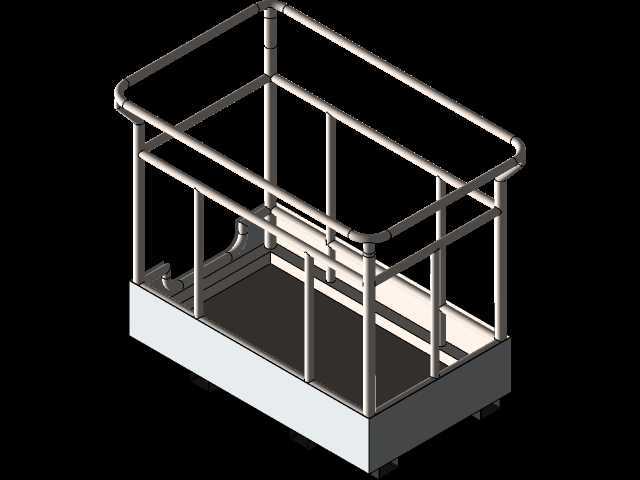

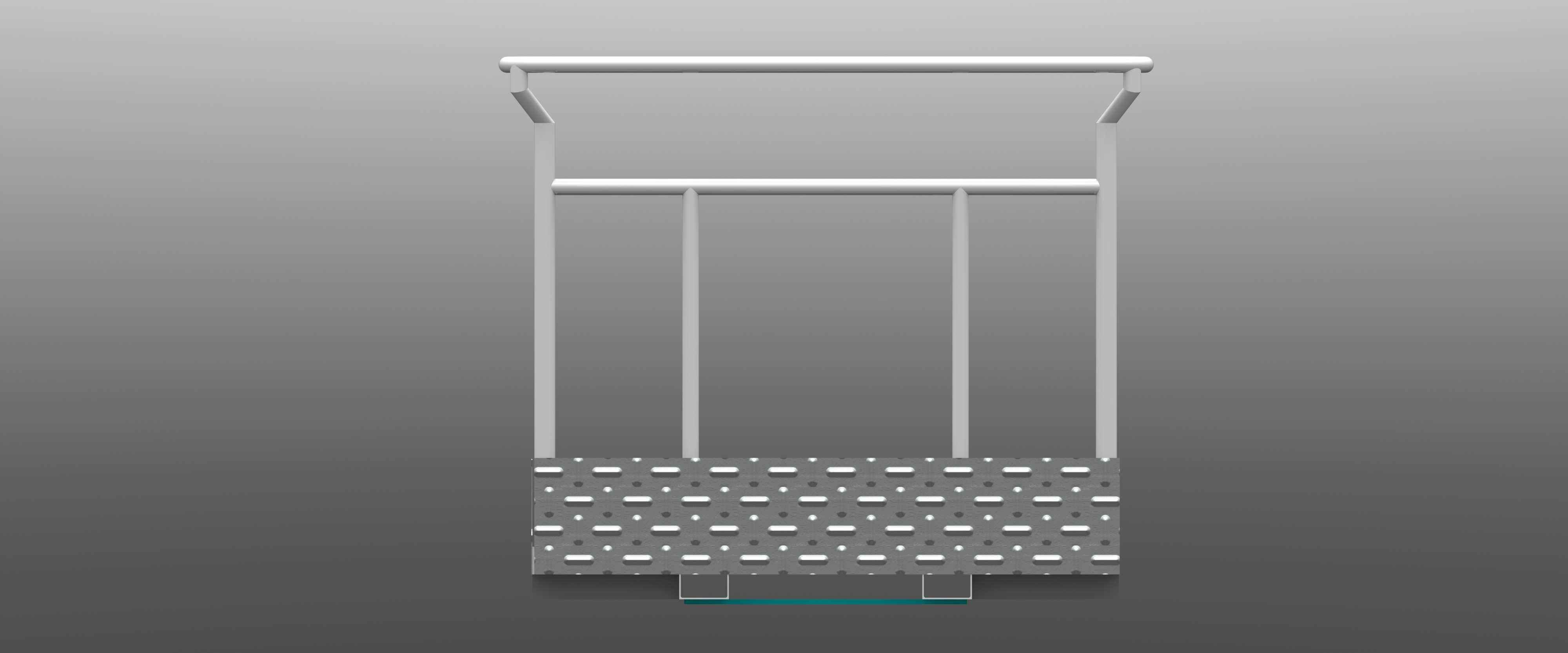

　　笼身主体采用竖向方管作为主承重立柱，立柱之间设置多道横向围档杆，围档杆间距经过反复校核，既保证存放小型零部件时不会出现漏料问题，又尽可能减少管材用量控制整体自重，底部承载区采用花纹钢板折弯成型的围边结构，花纹板面的防滑凸起可避免物料在转运过程中出现滑移，围边高度设置为150mm，刚好兜住常规周转箱的底部位置，防止周转箱在急停、转向时从笼底滑落。顶部设置一体式推扶边框，边框做圆弧过渡处理，没有尖锐焊疤外露，人工短距离推移时不会划伤手部，边框的高度设置在1100mm，符合成年人站立作业的推扶发力高度，无需弯腰即可完成推移操作。

　　设计过程中优先考虑了不同工况下的载荷冗余，主立柱选用壁厚2mm的矩形钢管，横向连接杆采用壁厚1.5mm的同材质管材，所有焊接位置采用满焊后打磨处理，焊道高度不低于管材壁厚的0.8倍，额定承载状态下框架整体变形量控制在2mm以内，满足三层堆垛的强度要求。笼身内部可根据存放物料的类型选配分隔插板，插板通过立柱上预留的插孔固定，可快速调整内部存储空间的分隔尺寸，适配不同规格的零部件存放需求，无需额外焊接改造。

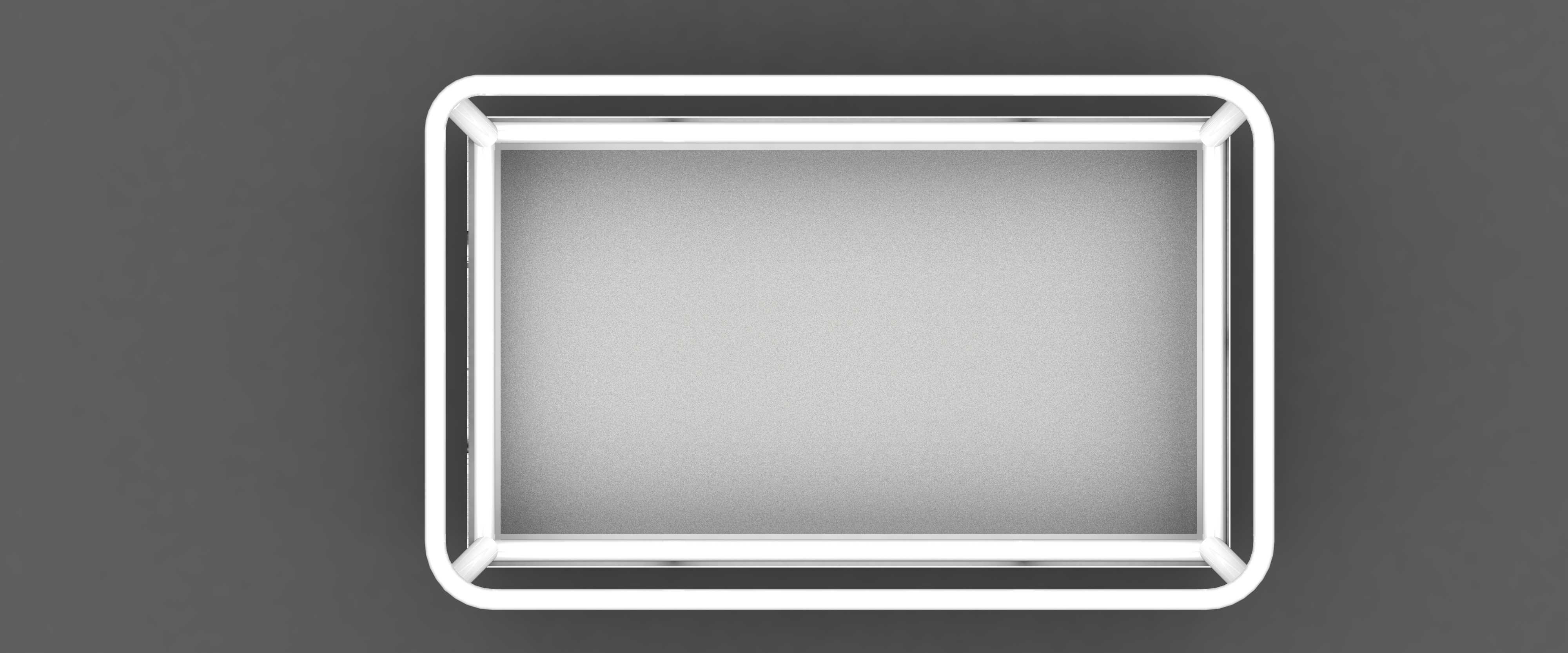

　　外形尺寸方面，整体外廓长度1200mm、宽度800mm、总高度1200mm，这个尺寸刚好匹配标准托盘的流转模数，在货车车厢、集装箱内装载时可实现无间隙排布，最大化利用运输空间，底部叉孔的净空高度为100mm，可兼容手动液压车、电动托盘车、平衡重式叉车等多种搬运设备的叉齿厚度，不存在设备适配盲区。笼身底部的四个角设置堆垛定位凸台，上层料笼放置时凸台可卡入下层料笼的顶部边框内，堆垛过程中无需反复对位调整，堆垛后整体抗滑移能力满足厂区内3km/h时速的转运要求，不会出现堆垛倾翻风险。

　　实际使用场景中，这款料笼可直接用于机加工车间的半成品周转，将加工完成的零部件连同周转箱直接放入笼内，通过叉车转运至装配工位，替代传统的木质托盘加缠绕膜的包装方式，减少包装耗材的使用成本，也可用于仓储环节的零散物料分类存放，相比普通层板货架，料笼可整体移动，盘点、移库时无需逐件搬运物料，大幅提升仓储作业效率。针对焊接车间的工件存放场景，笼身的金属材质可耐受焊接飞溅的高温烫损，不会像塑料周转箱那样出现烫穿、老化开裂的问题，使用寿命可达到普通塑料载具的5倍以上。

　　结构设计时充分考虑了加工工艺的可行性，所有管材均采用常规标准型材，无需开模定制，下料、折弯、焊接工序均可在普通结构件车间完成，加工过程中没有复杂的曲面成型工序，生产制造成本可控，表面处理采用静电喷塑工艺，涂层厚度控制在60-80μm，可耐受车间内的切削液、润滑油轻微腐蚀，长期使用不会出现漆面脱落、基材锈蚀的问题。笼身的所有外露边均做倒钝处理，没有尖锐棱角，作业人员在取放物料、推移料笼时不会出现磕碰划伤的安全隐患，符合生产车间的工位器具安全设计规范。
