A36钢制大直径压缩承压弹簧结构

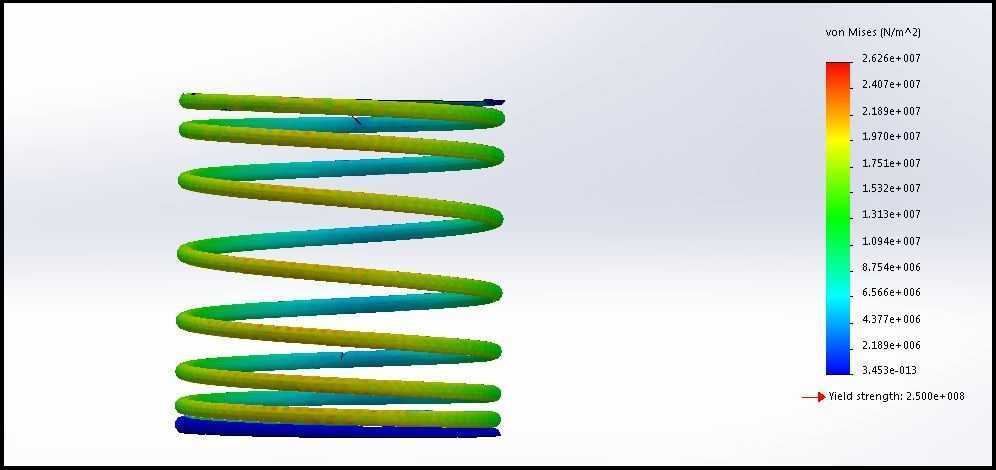

　　在工业传动与缓冲结构的设计选型中，压缩类弹簧是覆盖场景最广的弹性储能元件，从乘用车离合器的动力接合缓冲，到工业管道阀门的启闭复位，再到振动筛分设备的隔振支撑，几乎所有需要提供轴向回弹力、缓冲冲击载荷的结构节点，都会用到这类圆柱螺旋压缩弹簧。这次建模的这款弹簧采用A36碳素结构钢作为基材，线径与中径的配比经过反复校核，能够在额定5000N轴向压力下保持弹性形变区间内的应力分布均匀，不会出现局部应力集中导致的永久变形。

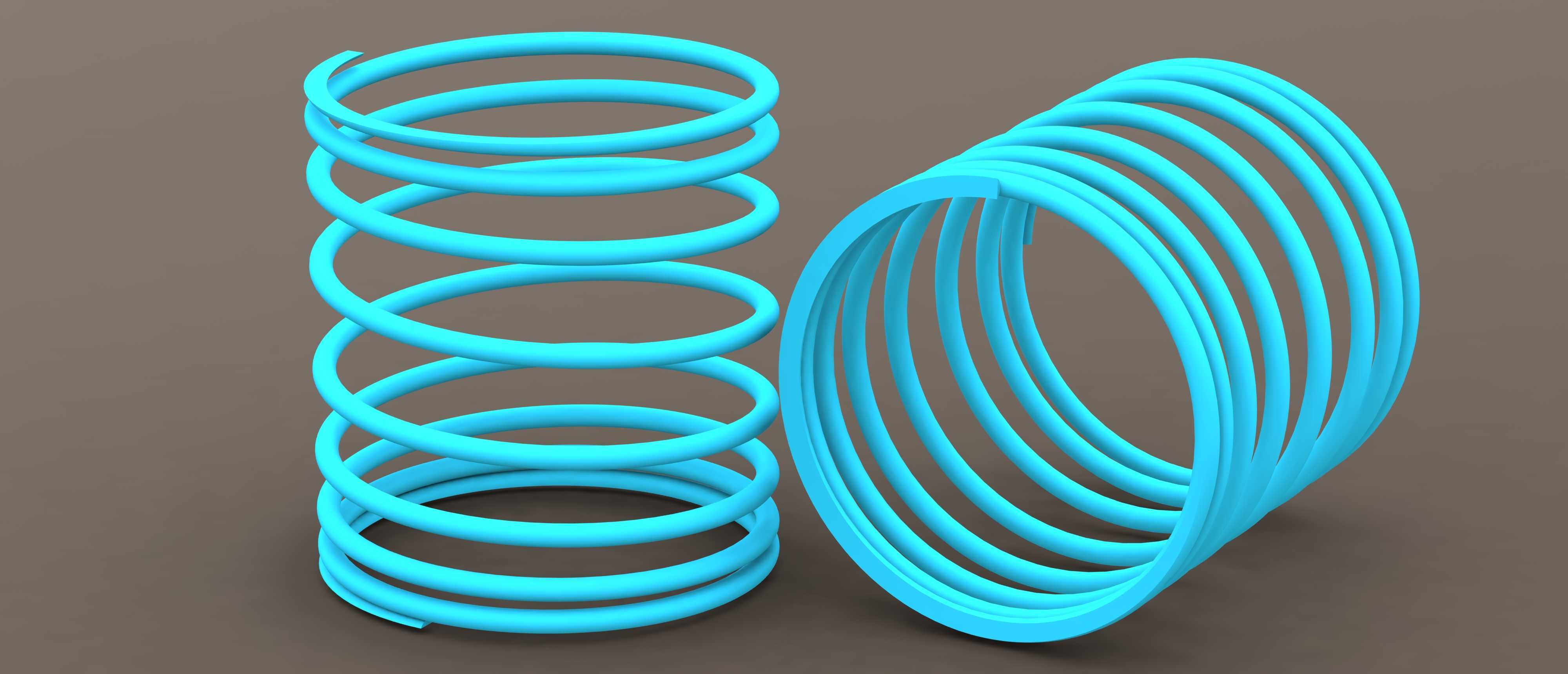

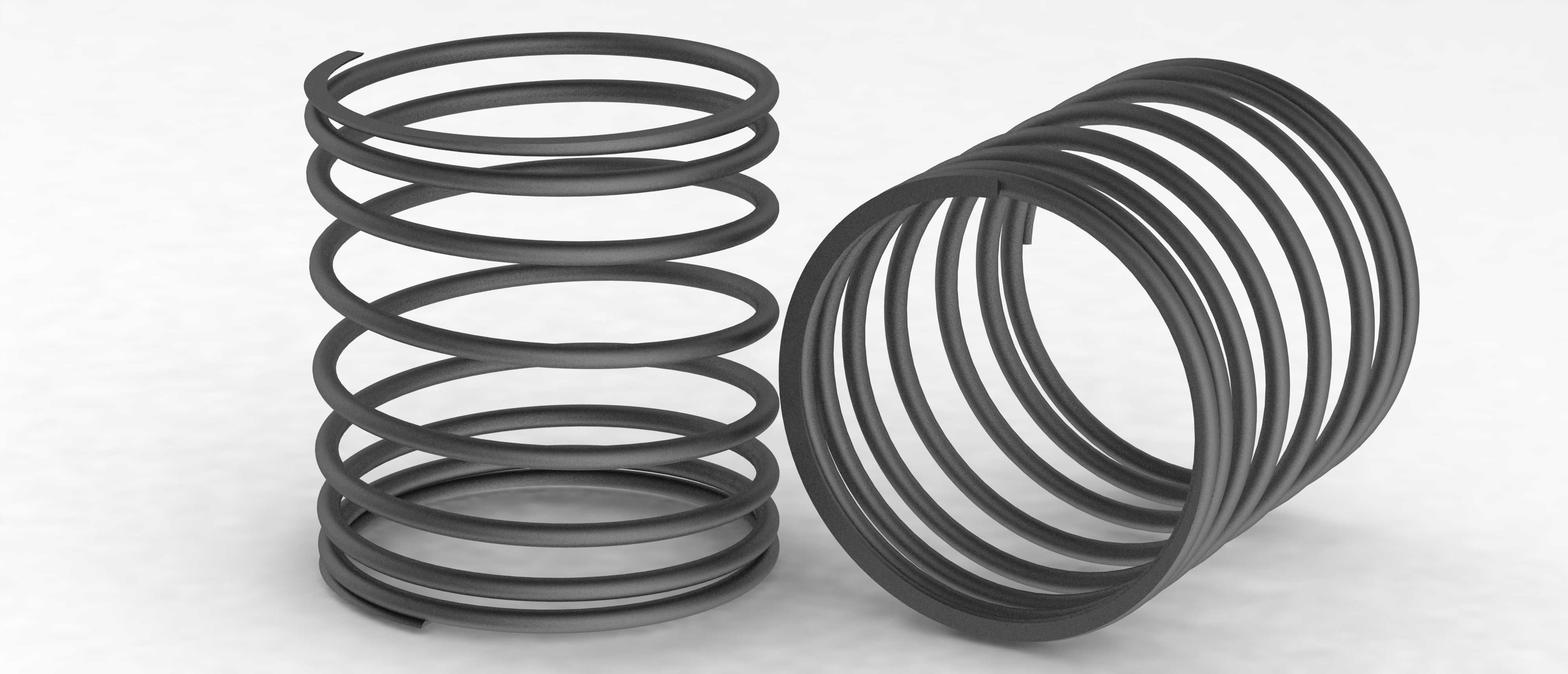

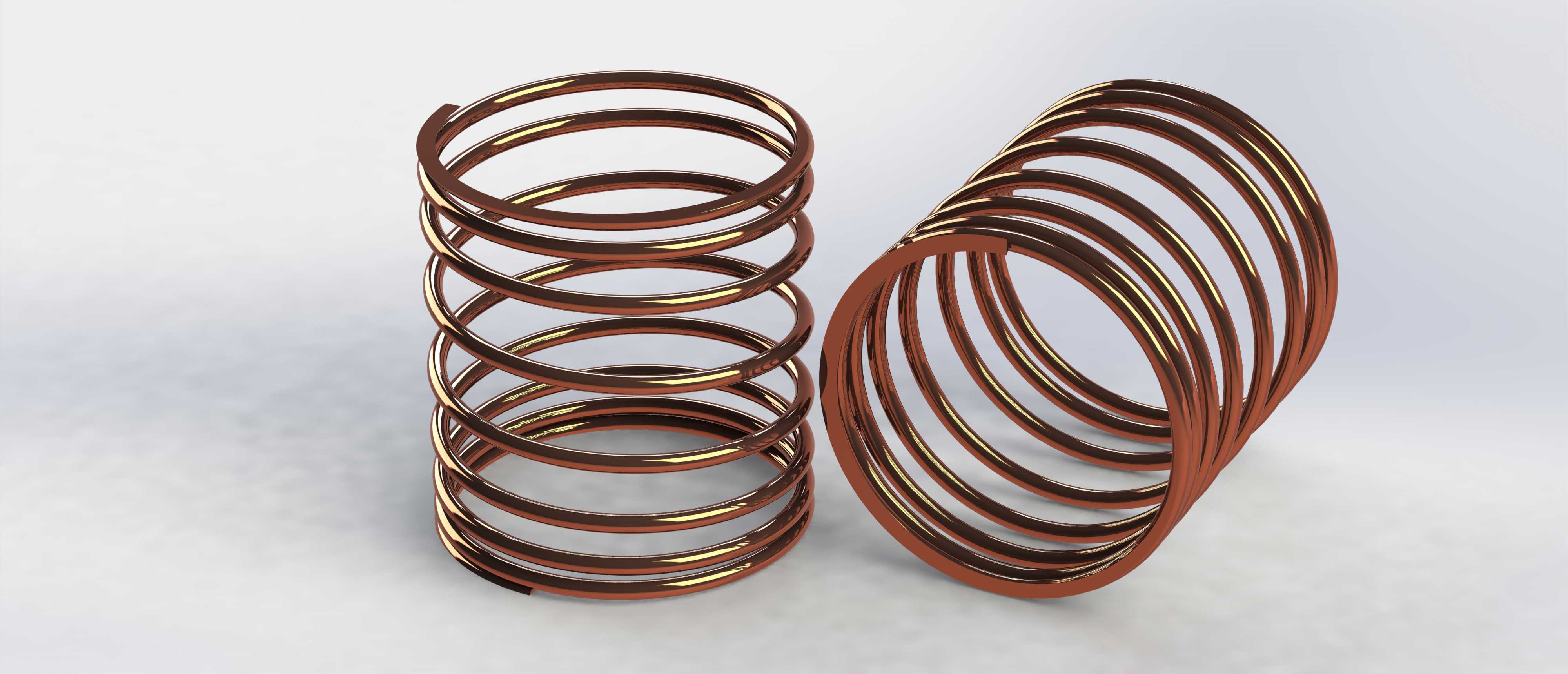

　　从实际安装边界来看，这款弹簧的外径控制在100mm级别，适配多数常规工业设备的安装腔尺寸，两端的并圈磨平处理是设计中容易被忽略但至关重要的细节——很多新手建模时会直接将有效圈数延伸到弹簧端部，忽略支撑圈的加工要求，实际生产中如果端部没有并圈磨平，弹簧安装后会出现端面倾斜、受力轴线偏移的问题，长期受压后很容易发生侧弯失效。建模过程中特意按照实际加工工艺，在两端各设置了一圈并紧的支撑圈，支撑圈的节距与线径贴合，端面磨削量控制在线径的四分之一左右，保证安装后弹簧的承压端面与安装座完全贴合，轴向受力不会出现偏载。

　　从功能特性上看，这款弹簧的刚度匹配常规中载工况的需求，有效圈数的设置兼顾了回弹行程与结构稳定性，既不会因为圈数过少导致刚度过大、缓冲行程不足，也不会因为圈数过多导致弹簧受压后出现失稳弯折。在离合器结构中，这类弹簧负责提供摩擦片接合的正压力，需要在长期交变载荷下保持弹力稳定，A36钢材的抗疲劳性能刚好匹配这类中等载荷、中等频率的交变工况，不需要选用成本更高的合金弹簧钢就能满足使用寿命要求；在阀门结构中，这类弹簧作为复位元件使用时，需要保证阀芯启闭过程中弹力变化线性，建模时特意将螺旋升角控制在合理区间，避免弹簧压缩过程中出现圈间摩擦导致的弹力迟滞，影响阀门的启闭精度。

　　做这类弹性元件的三维建模时，不能只画出螺旋扫掠的外形就结束，必须结合实际应用场景的受力要求调整参数：比如用于振动工况的阻尼弹簧，需要校核弹簧的固有频率，避开设备的工作振动频率防止共振，这款弹簧的固有频率经过计算，远高于常规工业振动设备的工作频率区间，用作隔振支撑时不会出现共振放大振动的问题；用于摩擦副压紧的场景时，需要考虑弹簧长期压缩后的应力松弛，建模时的预压量设置在全行程的20%左右，保证弹簧在长期工作状态下的弹力衰减控制在允许范围内。

　　很多刚入行的结构工程师在选弹簧的时候，往往只看外径和承载力参数，忽略安装长度与行程的匹配，这款弹簧的自由长度、预压长度、极限压缩长度都经过了对应工况的匹配，比如安装在阀门执行机构里时，预压状态下的长度刚好适配阀门全开位置的安装空间，全压缩状态下的长度不会小于阀芯全关位置的最小间隙，避免弹簧被压并后出现刚性冲击，损坏阀芯密封结构。另外弹簧的表面处理在建模时虽然不需要做细节刻画，但选型时需要考虑使用环境，这款A36钢制弹簧如果用在潮湿环境需要做氧化或喷塑处理，用在常规干燥的工业设备内部则只需要做常规防锈处理即可，建模时的结构尺寸完全兼容各类表面处理的层厚要求，不会因为表面处理层导致安装尺寸超差。

　　从结构设计的细节来看，弹簧的螺旋线生成是建模的核心环节，不能直接用固定节距的螺旋线扫掠就完成，需要在两端支撑圈的位置做节距渐变处理，从支撑圈的并紧状态平滑过渡到有效圈的工作节距，避免节距突变位置出现应力集中，实际生产中如果节距过渡不平滑，热处理后该位置很容易出现裂纹，导致弹簧早期断裂。扫掠用的簧丝截面采用标准圆形截面，圆形截面的簧丝在承受轴向压力时应力分布最均匀，相比矩形截面的弹簧加工难度更低，成本更可控，适合这类通用型的中载压缩弹簧场景。

　　在设备装配的过程中，这类弹簧的安装导向也是需要考虑的点，100mm外径的弹簧通常会配套导杆或者导套使用，建模时弹簧的内径尺寸预留了足够的导杆配合间隙，不会因为弹簧受压时的内径收缩出现卡滞，也不会因为间隙过大导致弹簧受压时出现径向窜动。很多设备故障里的弹簧失效，除了本身的材质和热处理问题，很大一部分是安装导向不足导致的偏磨、侧弯，所以在做整机装配建模时，弹簧和导向件的配合间隙一定要留足，同时也要控制在合理范围内，保证弹簧的受力始终沿轴向方向。
