带2D图纸的中型前倾式多翼离心排风机

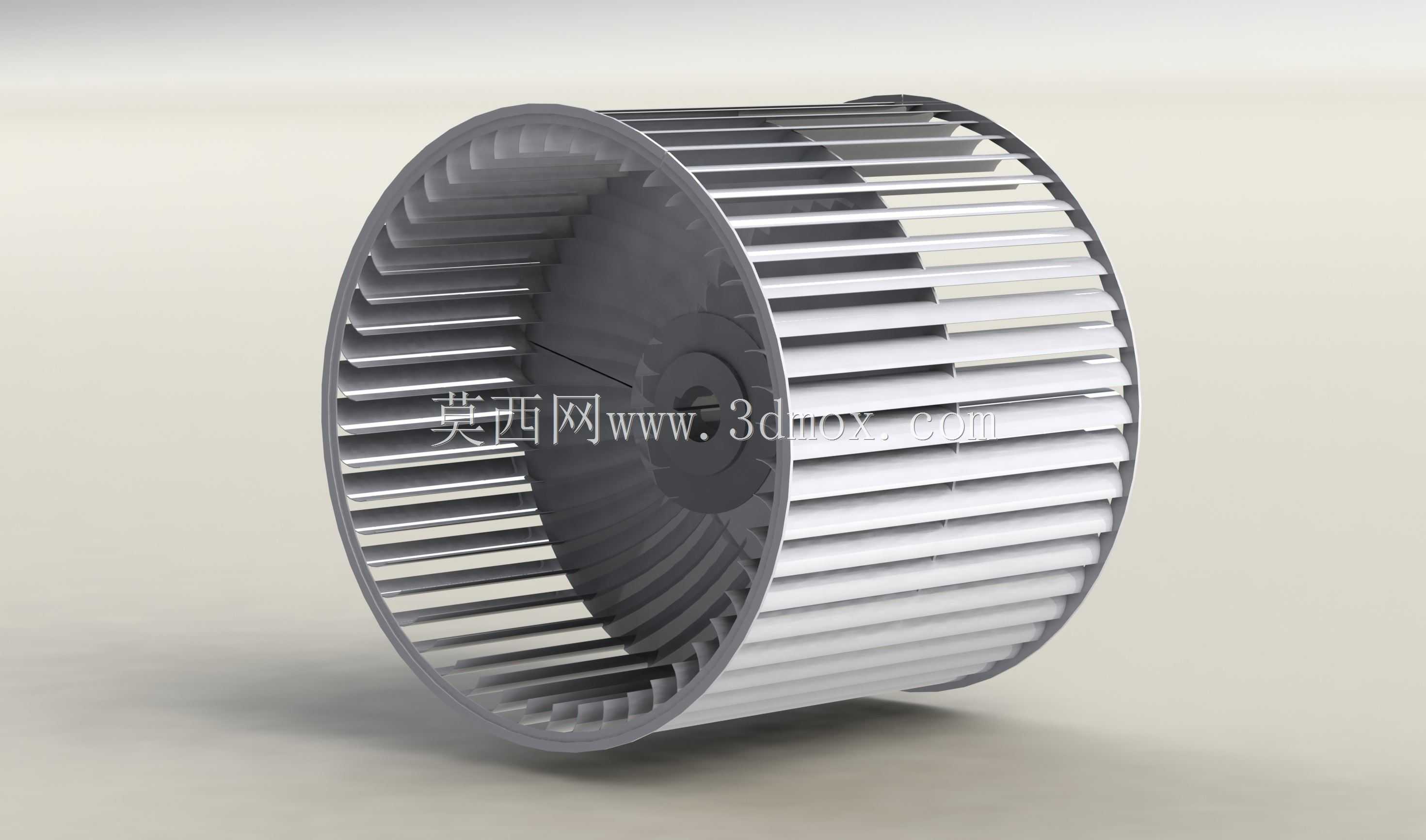

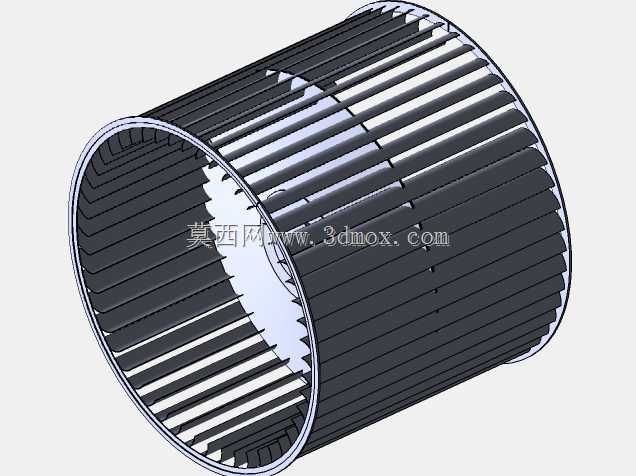

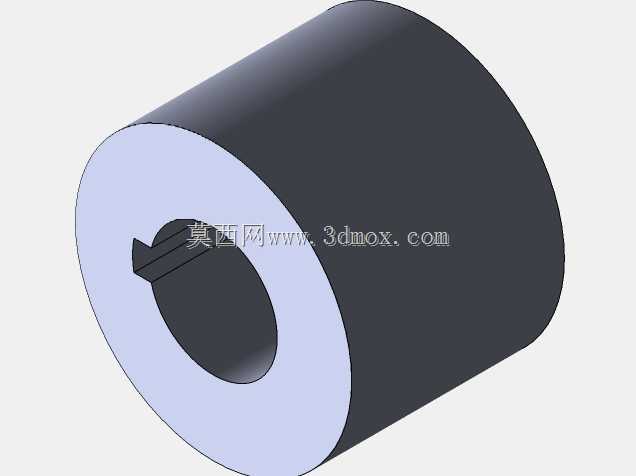

这款中型多翼式离心排风机，主要面向民用与商用通风系统的送风、排风场景，常见应用于写字楼新风系统、餐饮后厨排油烟、工业车间岗位送风、中央空调末端风柜配套等场景，能够在低噪音要求的工况下，完成稳定的空气输送作业，适配中等管路阻力的通风管网，可承担单区域数百立方米每小时的风量输送需求。从实际用途来看，该风机属于前向多翼离心叶轮结构，相比普通轴流风机，它具备更高的风压系数，能够克服较长通风管道的沿程阻力，将室内污浊空气、油烟、湿热空气高效排出至室外，也可将过滤后的新鲜空气加压送入室内空间，在通风系统中承担核心的空气动力源角色。产品功能特性上，采用前倾式圆弧叶片设计，叶片沿叶轮周向均匀密集排布，进风侧采用大直径圆弧集流结构匹配叶轮进风口，能够有效降低进风紊流损失，运行时气流进入叶轮后，在叶片的带动下获得动能与压能，经蜗壳导流后沿切向送出，运行噪音更低，风量输出更平稳，适配对噪音控制有要求的室内安装场景。设计思路层面，整体采用单吸式叶轮结构，叶轮端板与中盘采用一体化刚性连接设计，保证叶轮高速旋转时的结构强度，避免长期运行出现叶片变形、动平衡失效的问题；叶片采用等宽圆弧冲压成型结构，相邻叶片间的流道宽度均匀，能够减少气流在叶道内的涡流损失，提升风机的运行效率；轮毂位置预留标准电机安装轴孔与键槽，可直接匹配常规Y系列单相或三相异步电机，无需额外定制连接结构，降低配套适配成本。外形尺寸与安装边界方面，该叶轮为标准中型规格，外径适配常规10号到12号离心风柜的安装尺寸，叶轮宽度匹配常规蜗壳的宽度尺寸，进风口直径与标准集风器尺寸契合，安装时只需保证叶轮与蜗壳侧壁的间隙均匀，与集风器的插入深度符合设计要求，即可保证风机的运行效率，无需对配套蜗壳、机架做额外改造，可直接替换同规格的老旧损坏叶轮，也可用于全新通风设备的生产配套。配套的2D图纸包含叶轮各部件的尺寸公差、形位公差、材料要求，能够直接指导生产下料、冲压、焊接、动平衡校正等全流程加工工序，帮助生产端快速完成产品的落地制造。
