多规格轴用孔用弹性挡圈设计方案

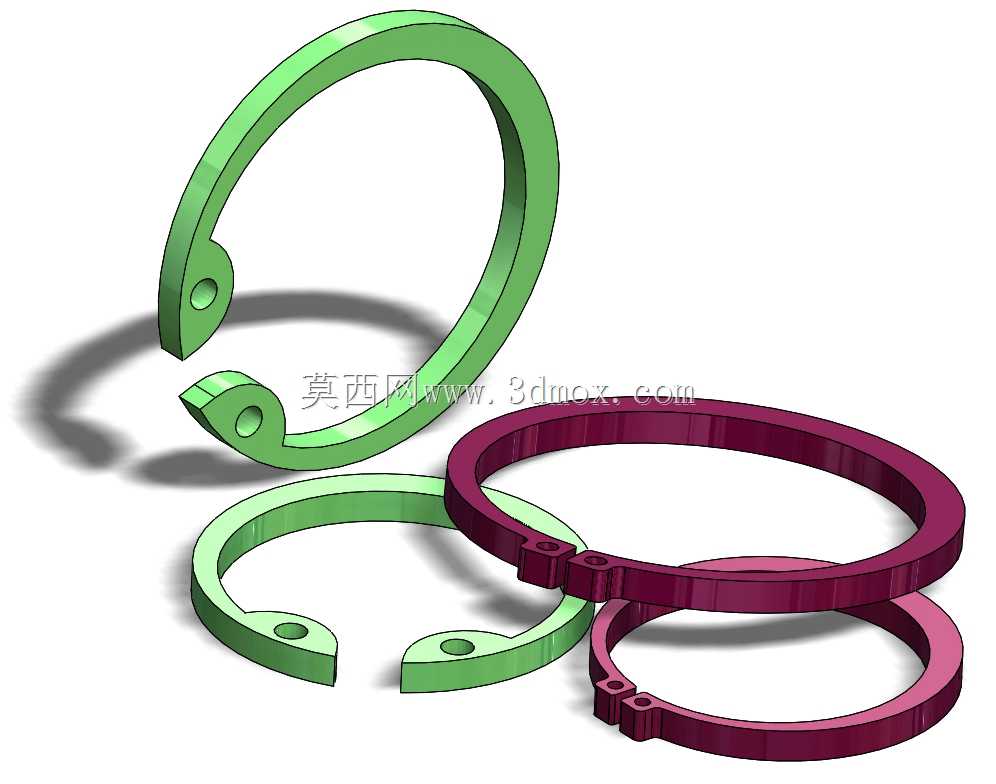

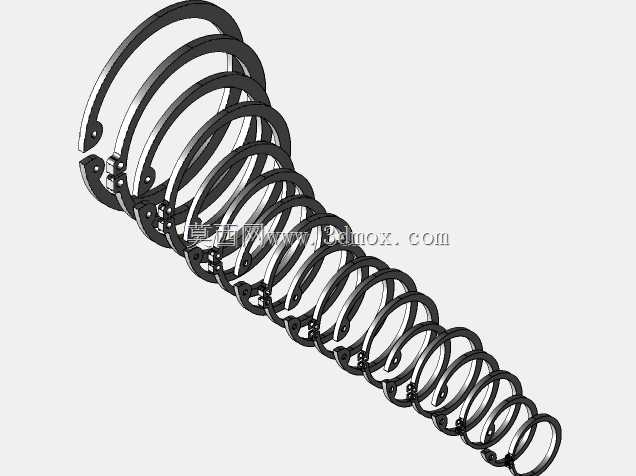

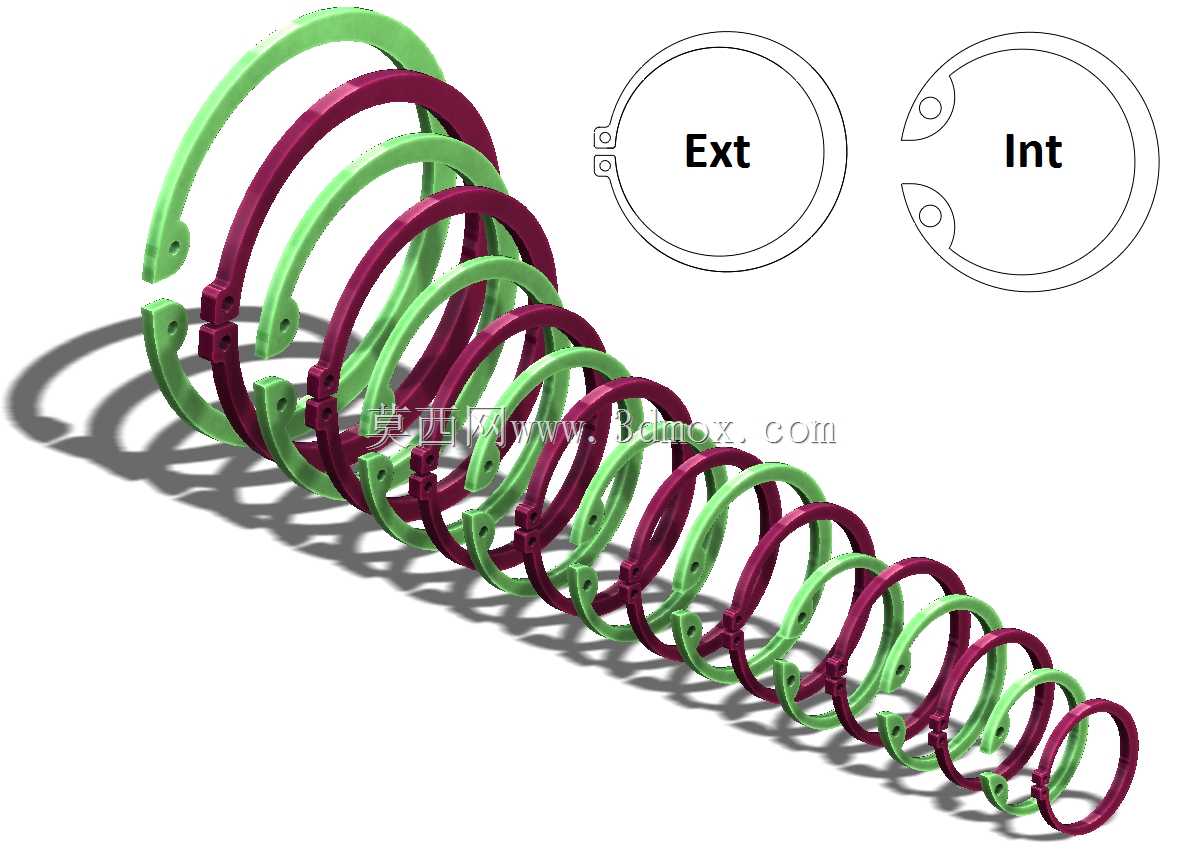

弹性挡圈作为机械装配中最常用的轴向限位元件，广泛应用于各类传动机构、液压阀组、电机装配、汽车零部件、家电传动系统中，核心作用是卡在轴槽或者孔槽内，限制轴上零件或者孔内零件的轴向窜动，避免装配部件在运行过程中出现位移、脱落、错位等问题，相比轴肩、锁紧螺母等限位结构，弹性挡圈占用装配空间极小，安装拆卸便捷，成本低廉，是中小载荷轴向限位场景的首选方案。本次设计覆盖10mm至30mm区间的常用规格，包含轴用与孔用两类挡圈结构，适配不同的安装场景：轴用挡圈用于安装在轴体的环形槽内，限制孔类零件的轴向移动，孔用挡圈用于安装在壳体的内孔环形槽内，限制轴类组件的向外脱出。设计过程中充分考虑挡圈的弹性形变需求，开口处设置两个工艺小孔，方便卡簧钳插入施力，扩张或者收缩挡圈实现快速装配，小孔位置做了圆角过渡处理，避免应力集中导致装配时挡圈端部断裂。挡圈的截面采用矩形结构，与槽位的接触面积更大，限位受力更均匀，能承受中等强度的轴向冲击载荷，边缘做了微小倒角处理，既方便装配时顺利导入槽位，也能避免锋利边缘划伤装配人员或者配合零件表面。尺寸设计上严格匹配对应公称直径的槽位标准，每个规格的挡圈自由状态外径、内径、厚度都对应标准槽深与槽宽参数，安装后挡圈高出槽位的高度控制在合理区间，既保证足够的限位接触面积，也不会突出过多干涉相邻零件的装配空间。不同规格的挡圈覆盖了日常机械设计中最常用的轴径与孔径范围，从微型传动机构的小轴限位，到中型设备的轴承外圈固定、齿轮轴向定位都能适配，材料选用常规弹簧钢材质对应的结构参数，保证挡圈具备足够的弹性与刚性，反复拆装也不会出现永久形变失效。设计时还考虑了不同安装空间的需求，挡圈的整体厚度较薄，不需要在轴或者孔上预留过宽的槽位，最大限度降低槽位对轴体、壳体结构强度的削弱，开口的间隙尺寸经过反复校核，保证挡圈收缩或者扩张到装配尺寸时不会超过材料的弹性极限，装配到位后能紧密贴合槽底，不会在设备运行振动时出现松脱、弹出的问题。两类挡圈采用差异化的尺寸逻辑，轴用挡圈自由状态下内径略小于轴槽底径，装配后依靠自身弹性抱紧在槽内，孔用挡圈自由状态下外径略大于孔槽底径，装配后依靠自身弹性胀紧在孔槽内，两者的受力方向与安装方式完全匹配对应的使用场景，能在振动、冲击的工况下保持稳定的限位效果。
