多层交错波形弹性缓冲构件结构设计

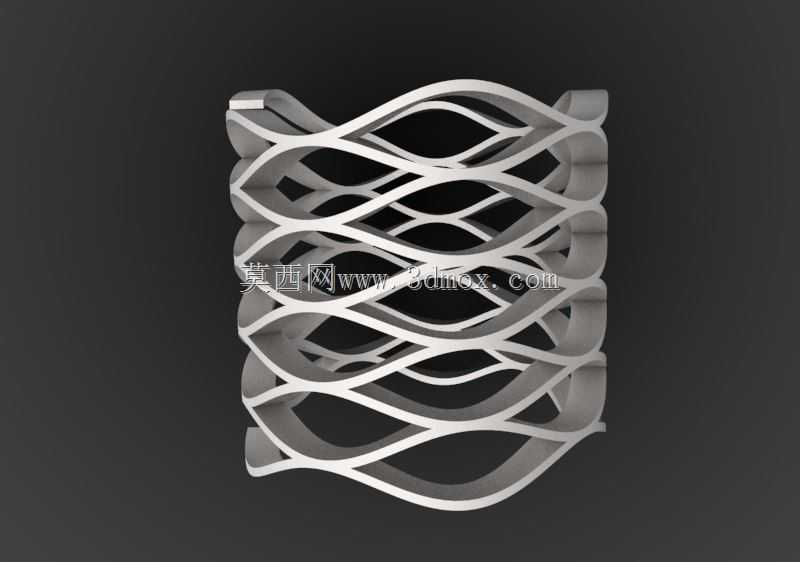

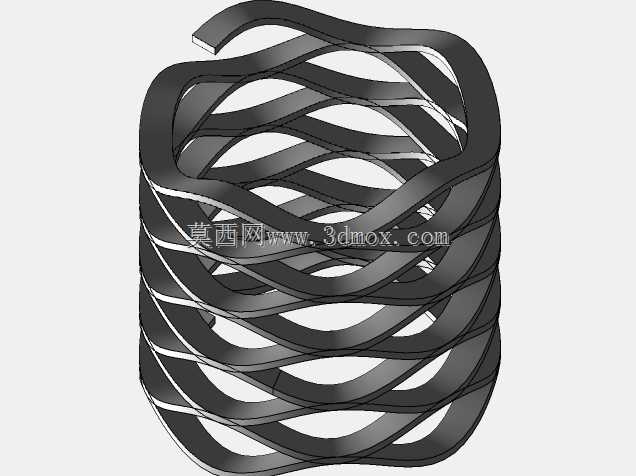

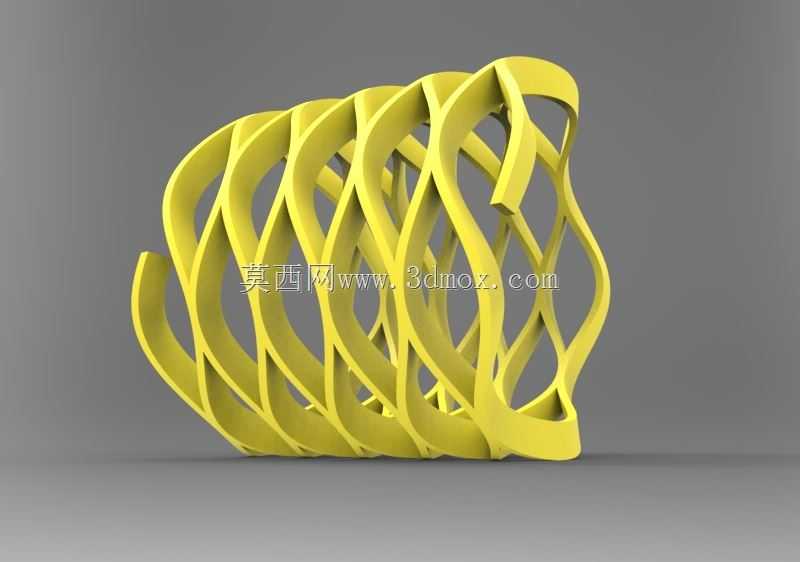

这款波形弹性构件是面向紧凑安装空间开发的高性能弹性缓冲元件，核心应用场景覆盖精密传动系统、液压阀组装配、新能源电驱模组、航空航天机载设备、高端医疗器械等对安装高度、载荷精度有严苛要求的工业领域，可在极小的轴向空间内提供稳定的弹性支撑与缓冲补偿能力，替代传统圆柱螺旋弹簧解决安装空间受限、载荷匹配精度不足的行业痛点。从实际设备用途来看，该构件可承担轴向预紧、位移补偿、冲击缓冲、振动衰减四大核心功能：在精密轴承装配场景中，它能持续提供均匀的轴向预紧力，消除轴承游隙，降低高速运转下的窜动与噪声，延长轴承服役寿命；在液压阀组的阀芯复位结构中，它可在有限的阀腔空间内提供精准的复位弹力，保证阀芯动作的响应速度与复位一致性，避免卡滞故障；在新能源汽车的电驱模组中，它能吸收传动齿轮啮合过程中的轴向冲击，补偿温度变化带来的结构尺寸形变，提升传动系统的运转平顺性。在功能特性层面，该构件采用预硬化扁平钢丝经卷边成型工艺加工而成，相比同载荷等级的普通圆柱螺旋弹簧，轴向安装空间可节省50%以上，弹力传递更均匀，不会出现普通弹簧侧倾、偏载的问题；波峰与波谷的交错排布结构让弹力线性度更优，在工作行程范围内载荷波动量可控制在8%以内，适配对弹力精度要求高的精密装配场景；多层交错的结构设计可根据实际载荷需求灵活调整波数与叠层数量，无需改变安装外径即可匹配从轻载到重载的不同工况，弹力覆盖范围从几十牛到上万牛，适配性极强。从设计思路来看，该构件采用连续螺旋波浪成型结构，相邻层的波峰呈错位排布，受力时各层波峰均匀接触承载，避免应力集中；卷边工艺处理的边缘无尖锐毛刺，不会对配合安装的零部件表面造成刮损，同时提升了构件自身的抗疲劳强度，循环载荷下的使用寿命可达普通冲压波形垫圈的3倍以上；整体无拼接焊缝，一体卷制成型的结构消除了焊接带来的应力薄弱点，抗冲击性能更优异。在外形尺寸与安装边界层面，该构件的外径与安装孔位采用标准适配设计，可直接匹配常规规格的轴承座、阀腔、安装槽尺寸，安装时无需额外定制适配工装；轴向自由高度可根据安装空间的预压量要求灵活调整，工作行程范围内不会出现并圈蹭磨的问题，安装端面的平面度控制在0.1mm以内，保证与配合面的充分贴合，避免偏载导致的弹力失效；构件的内外径公差严格控制在h7等级，可适配高精度安装场景的间隙配合要求，不会出现安装卡滞或径向窜动过大的问题。
