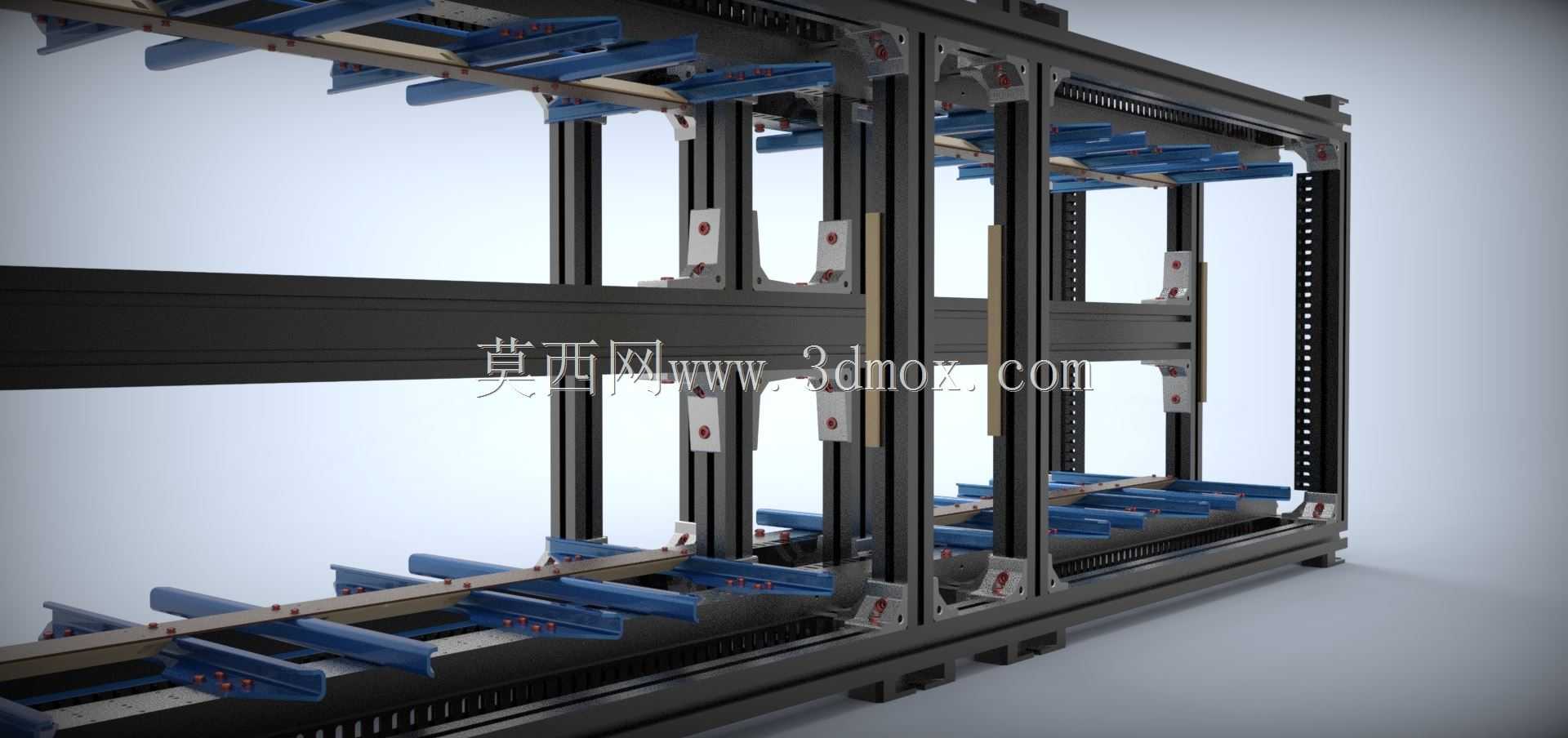

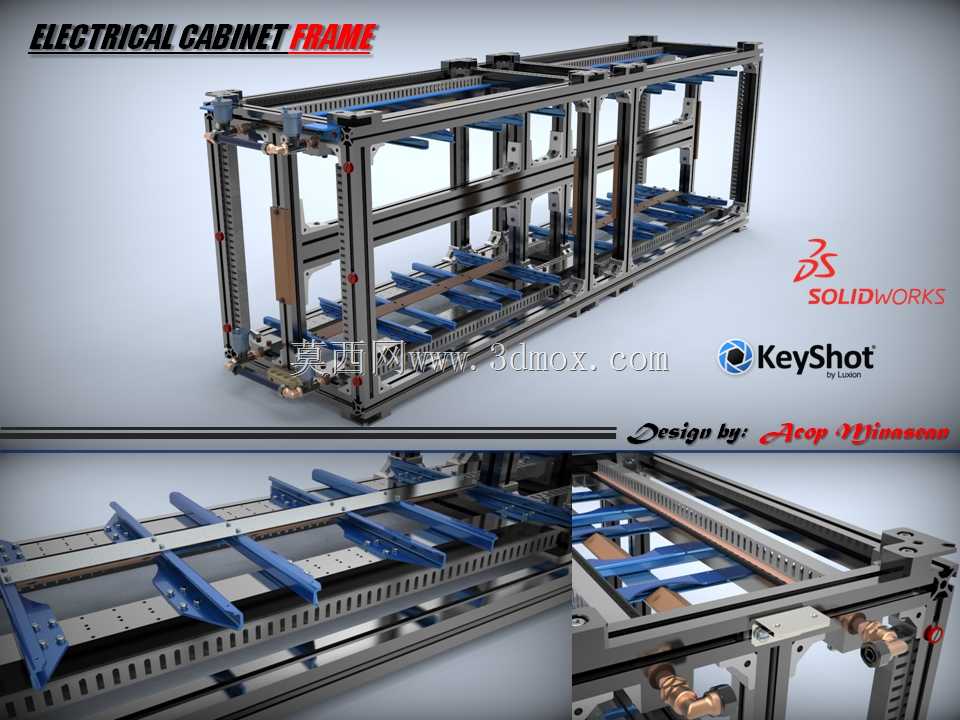

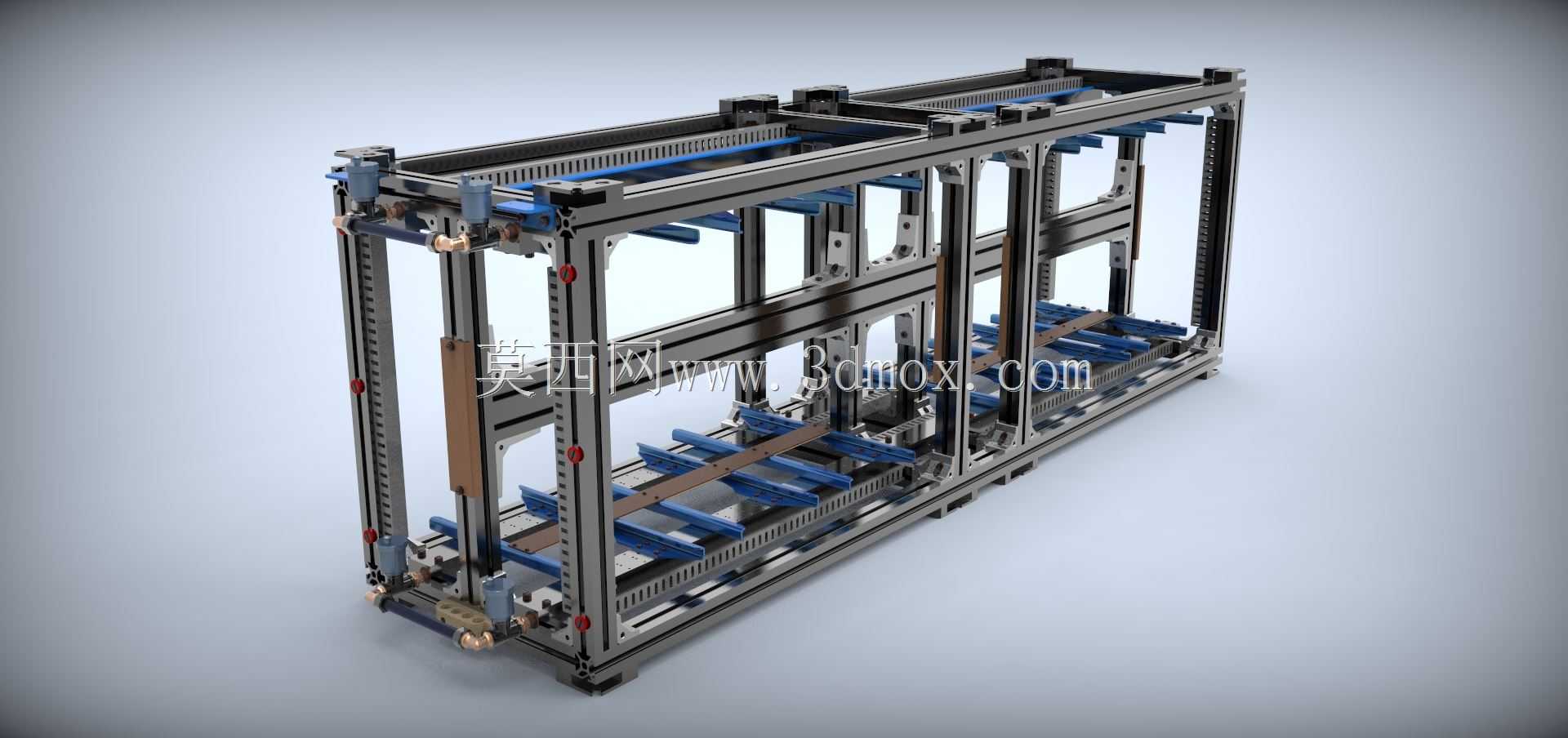

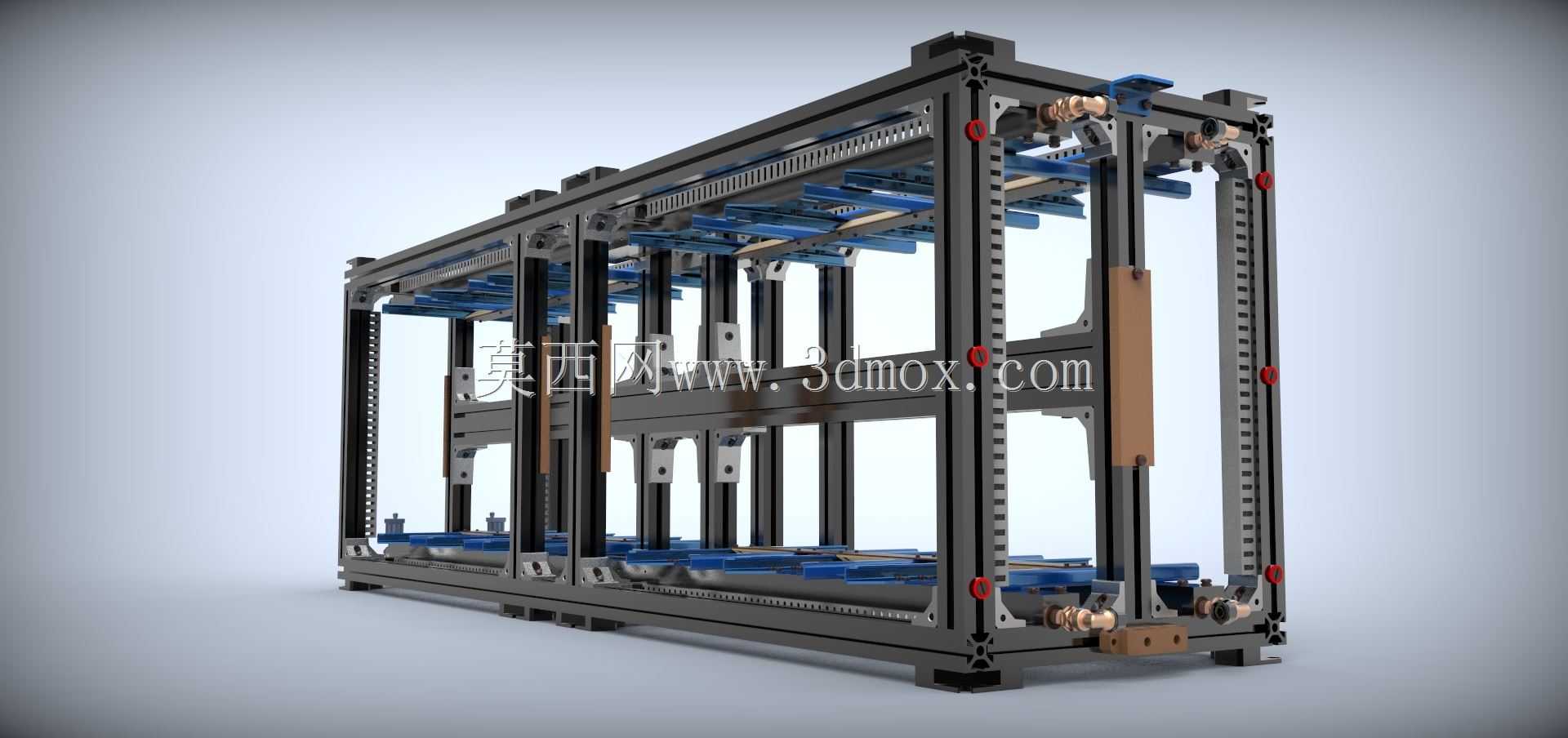

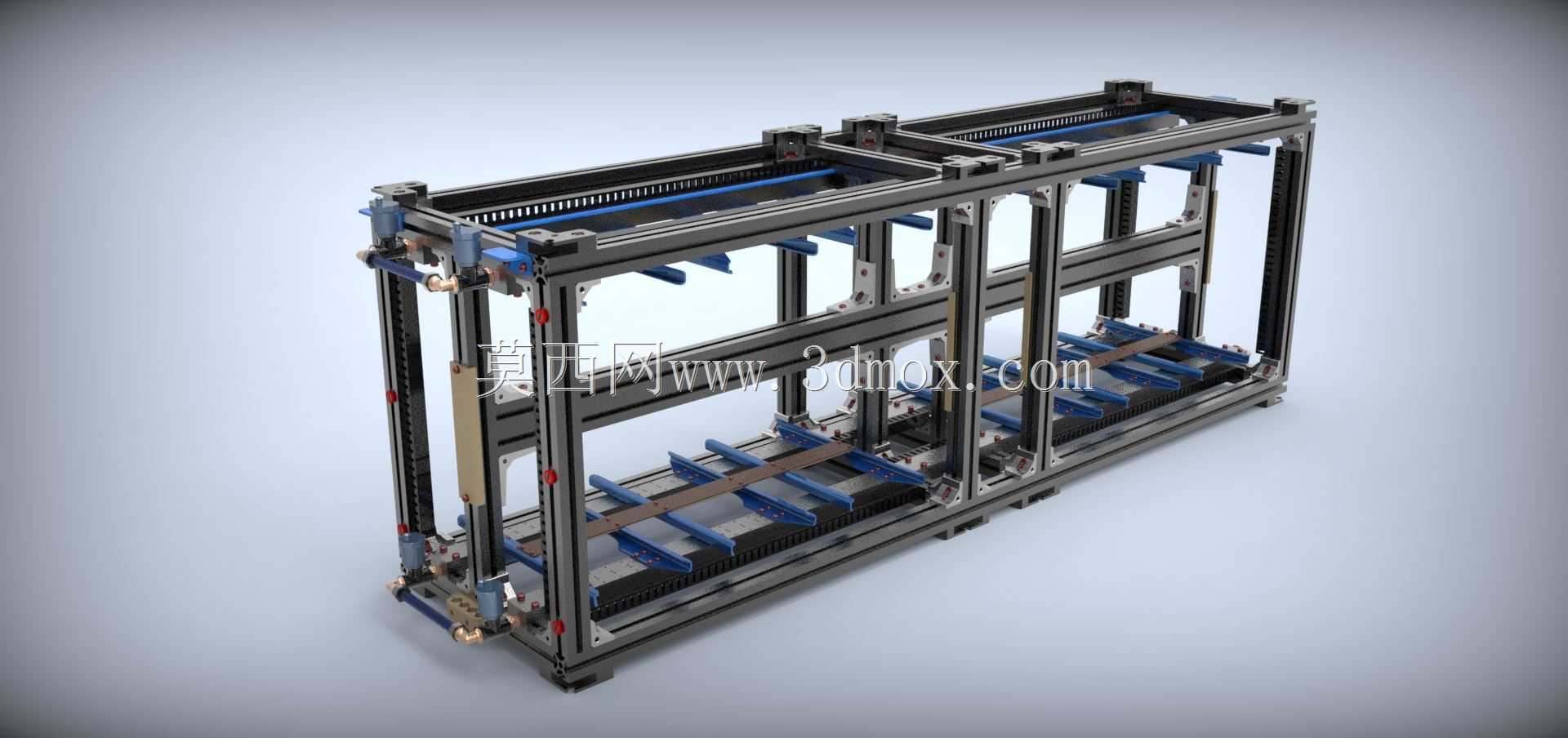

工业电气柜铝型材拼装承载框架结构

这款电气柜框架是工业配电、自动化控制场景中柜体的核心承载骨架，主要应用于工厂车间生产线控制柜、低压配电进线柜、自动化设备集成电控柜、新能源场站动力柜等场景，作为各类电气元件的安装承载基体，承担着固定元器件、隔绝外部干扰、保障内部走线规整、支撑外部柜体覆板的核心作用，是电气成套设备装配过程中不可或缺的基础结构件。

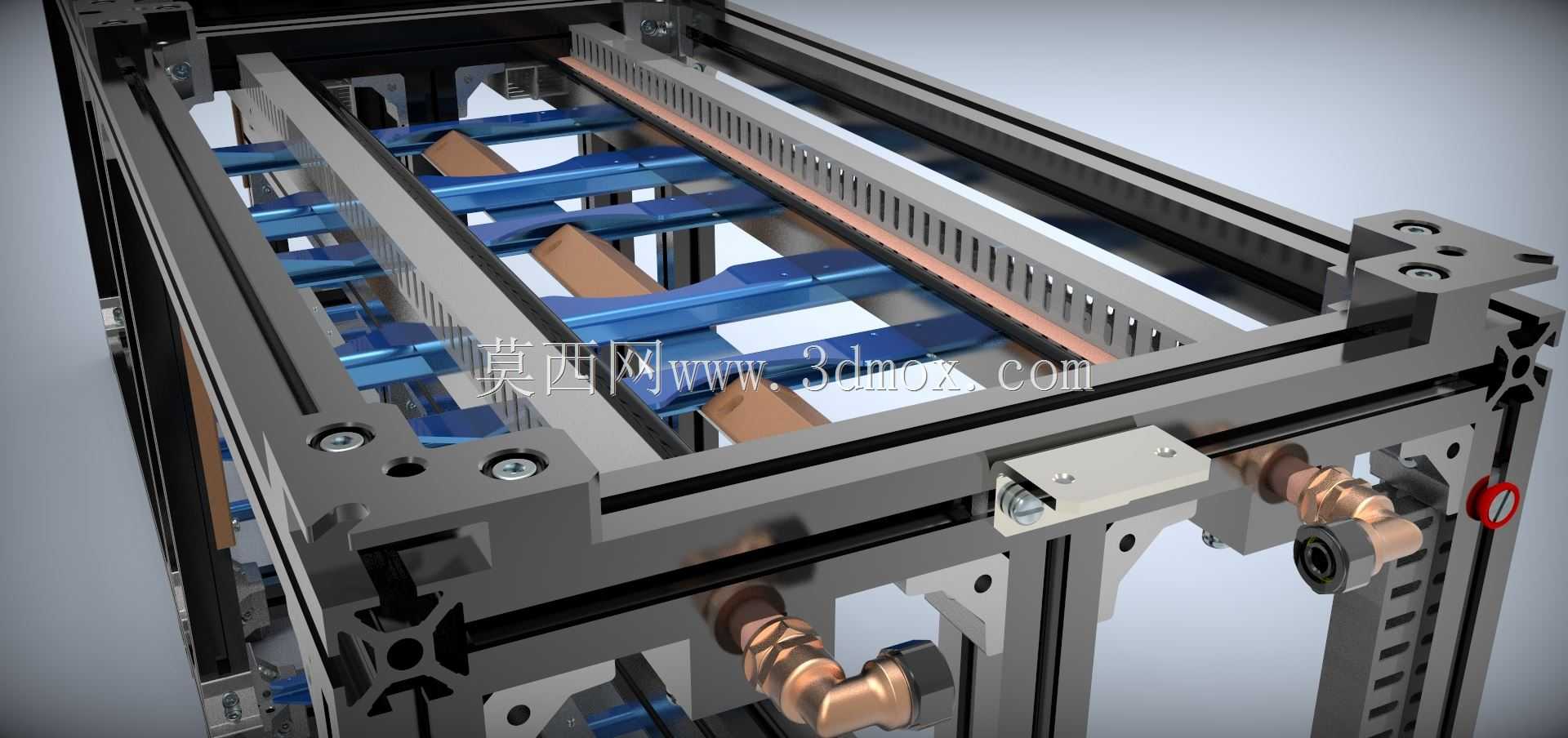

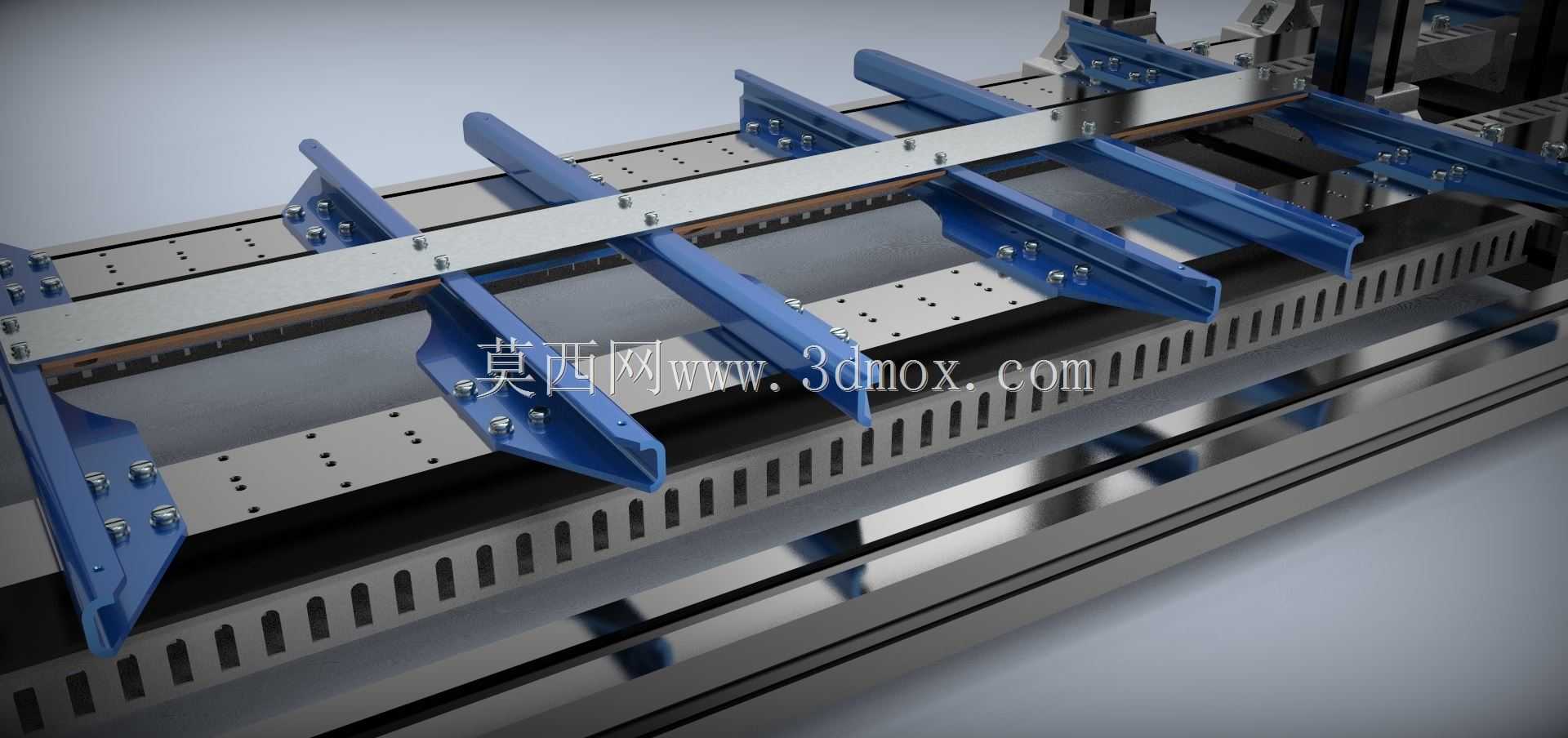

从实际用途来看，该框架摒弃了传统焊接柜体骨架不可调节、改制成本高的缺陷，采用工业标准铝型材拼装式结构，能够适配不同规格的电气元件安装需求，不管是导轨式安装的微型断路器、接触器、继电器，还是螺栓固定的变频器、PLC主机、开关电源、接线端子排，都能通过框架上预置的型材槽位灵活调整安装位置，满足不同项目的配电回路排布要求。框架预留的分层安装位可以将强电动力回路、弱电控制回路进行物理分隔，减少强弱电之间的信号干扰，提升电控系统运行的稳定性；侧边预留的走线槽安装位能够规整梳理柜内线缆，避免线缆杂乱堆积影响散热与后期检修，底部预留的接地桩位可以可靠连接接地排，保障设备运行与操作人员的安全。

在设计思路上，这款框架采用模块化拼装理念，全部构件采用标准工业铝型材搭配专用角码、连接件进行锁紧固定，无需焊接作业，装配过程无热变形，整体框架的形位公差控制精度更高，拼接完成后框架的平面度、垂直度误差远低于传统焊接骨架，能够保证外部覆板、柜门安装后的密封性能。框架的横向与纵向支撑梁经过受力仿真优化，在保证整体结构强度的前提下尽可能减少冗余材料，降低框架整体自重，同时每道支撑梁的位置都经过排布验证，不会遮挡电气元件的散热风道，保障柜内设备运行时热量能够顺畅流通排出。框架的前后、左右位置都预留了柜门、侧封板的安装铰链位与锁扣固定位，无需后期二次打孔加工，能够直接适配标准规格的柜体门板与封板。

从安装边界与尺寸适配来看，该框架采用多单元并排拼接结构，可以根据项目的回路容量需求灵活扩展柜体宽度，单组框架的深度与高度适配主流的工业电气柜安装尺寸，既可以独立成柜放置在车间现场，也可以多组拼接组成整排电控柜组安装在配电室内。框架底部预留的固定孔位能够适配槽钢底座、安装地脚的固定要求，不管是落地式安装还是壁挂式安装都能找到对应的固定点位，框架的型材槽口采用通用标准尺寸，市面上常规的柜内安装配件、走线附件、固定卡扣都能直接适配，无需定制特殊配件，能够大幅降低成套装配的物料成本与装配周期。框架整体的承重经过校核，每层安装梁都能满足重型电气元件的承重要求，长期使用不会出现变形、下沉的问题，能够保障内部电气元件长期稳定运行。
