汽车发动机分体式活塞连杆结构设计

活塞连杆是汽车内燃机动力传递路径中的核心受力部件，安装于发动机气缸体内部，上端通过活塞销与活塞连接，下端通过连杆轴瓦与曲轴曲柄销相连，承担着将活塞承受的燃烧爆发压力传递给曲轴、把活塞的往复直线运动转化为曲轴旋转运动的关键作用，直接决定发动机的动力输出效率、运行稳定性与服役寿命，广泛应用于乘用车、商用车、工程机械、农用机械等各类搭载往复式内燃机的动力设备中。

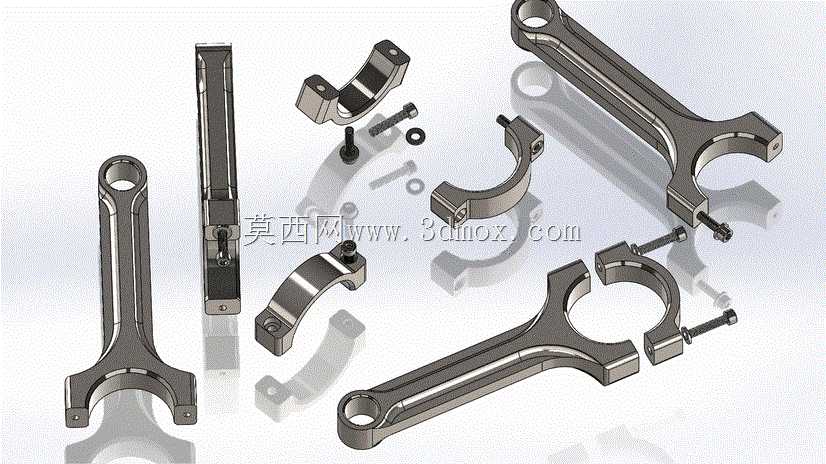

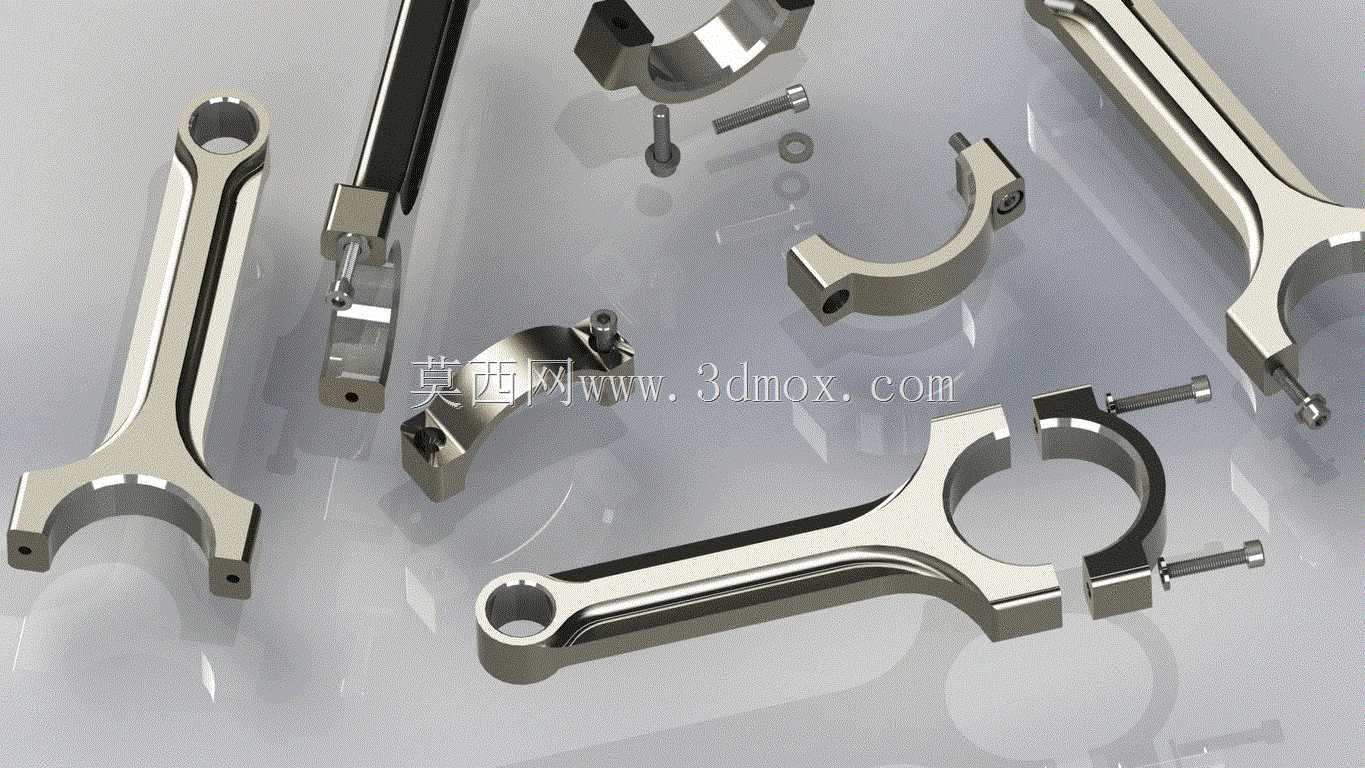

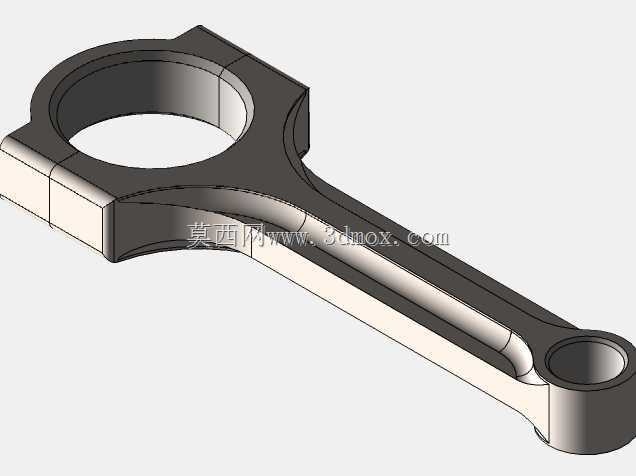

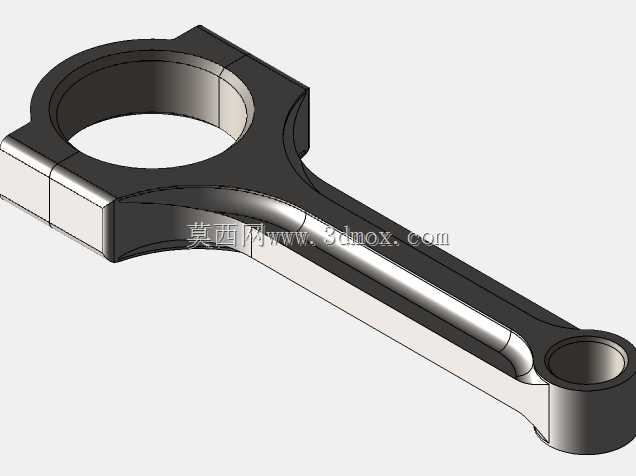

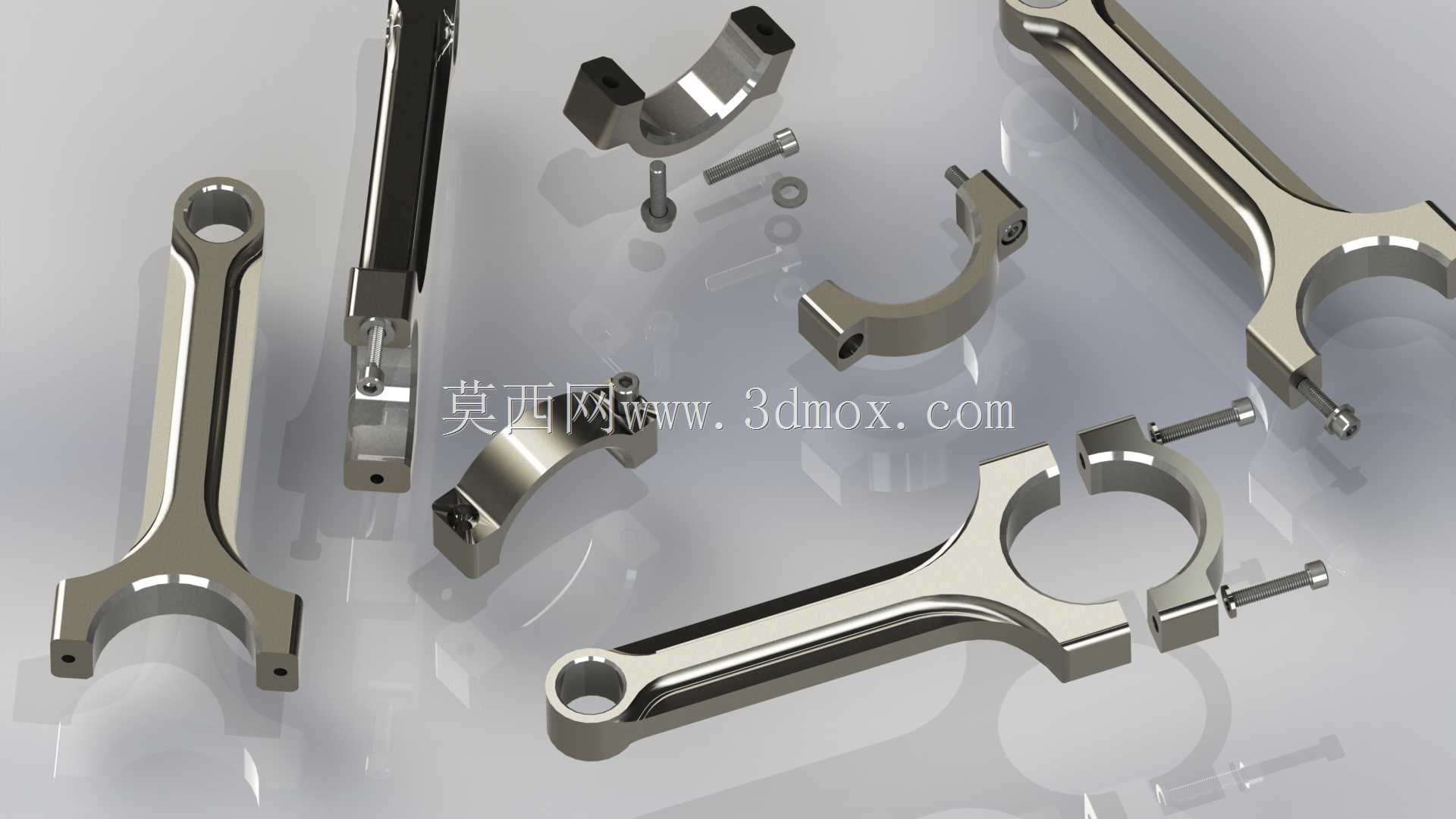

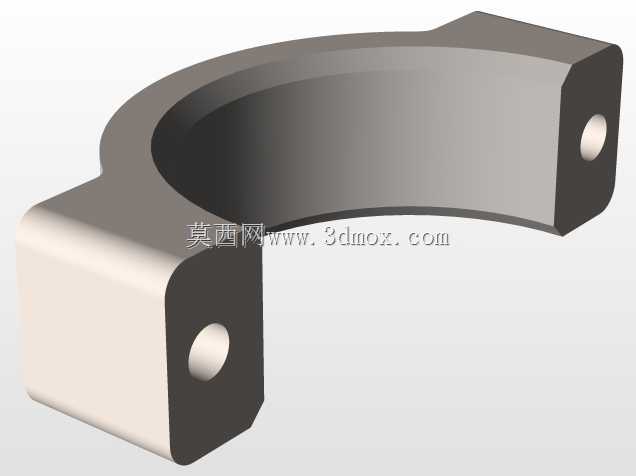

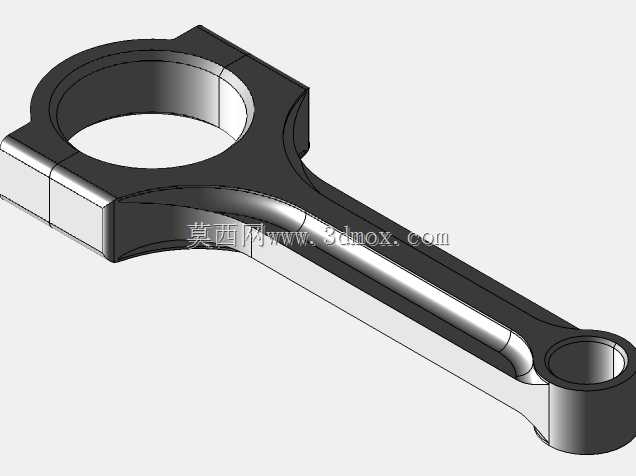

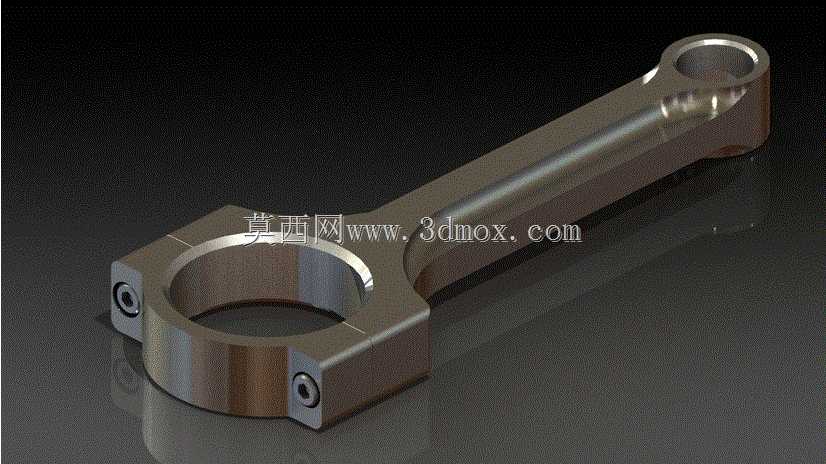

这款连杆采用分体式大端设计，大端盖与杆身通过两个高强度螺栓实现紧固连接，该结构能够在保证连杆大端与曲轴连杆轴颈配合精度的前提下，满足发动机装配工序中连杆组件从气缸上部装入后与曲轴的装配需求，适配多数直列、V型布局内燃机的装配工艺要求。杆身采用工字形截面结构设计，在保证连杆具备足够抗拉、抗压、抗弯曲疲劳强度的同时，尽可能降低杆身自身重量，减少往复运动惯性力，降低发动机高转速运行下的振动与冲击载荷，适配高转速、高爆发压力的汽油机与柴油机工况。

连杆小端加工有贯通的活塞销安装孔，孔内可压装铜质衬套，减少活塞销与连杆小端的摩擦磨损，同时预留润滑油道接口，能够承接发动机润滑系统输送的压力机油，在活塞销与衬套配合面形成稳定油膜，避免干摩擦导致的部件烧蚀失效。大端与大端盖的结合面采用高精度平面加工工艺，保证装配后大端孔的圆度与圆柱度公差，确保轴瓦安装后与曲轴轴颈的配合间隙处于设计区间，维持稳定的润滑状态。两个螺栓安装孔采用对称布局，螺栓紧固时可通过扭矩转角法实现精准预紧，避免发动机运行过程中连杆盖出现松动错位，防止恶性机械故障的发生。

从安装边界来看，连杆大端的外形尺寸需匹配对应发动机气缸的缸径参数，保证连杆在气缸内做往复摆动时不会与气缸内壁发生运动干涉；杆身长度需匹配发动机的活塞行程与压缩比设计要求，确保活塞运行到上止点与下止点时的位置精度，满足燃烧室容积的设计标准；小端孔与活塞销的配合尺寸、大端孔与曲轴连杆轴颈的配合尺寸均严格对应配套机型的设计公差，可直接适配同排量系列发动机的零部件替换或新品研发的结构验证场景。在实际运行过程中，连杆需要承受燃烧过程产生的交变冲击载荷、往复运动产生的惯性力以及摆动过程中的弯曲力矩，因此整体结构的刚度与强度匹配经过反复校核，既避免刚度过大导致的应力集中，也防止刚度不足引发的杆身弯曲变形，保障发动机在全工况转速、全负荷区间下的运行可靠性。
