汽车悬架用多片式钢板弹簧结构设计

钢板弹簧是商用车、非承载式车身乘用车以及部分工程作业车辆悬架系统中的核心承重与缓冲元件，广泛应用于货运卡车、客运大巴、越野车辆、农用运输机械以及工矿专用作业车辆的行走机构中，承担着传递车架与车桥之间各向作用力、缓冲路面冲击载荷、衰减行驶振动的核心作用，直接决定车辆行驶过程中的承载能力、操控稳定性与乘坐舒适性。在车辆实际行驶过程中，路面传递的颠簸冲击会通过车轮传导至车桥，钢板弹簧通过自身叠片结构的弹性变形吸收冲击能量，避免刚性冲击直接传递至车架与货厢，既能够保护车载货物、车身结构不受冲击损坏，也能降低驾乘人员受到的颠簸影响，同时在车辆转向、制动过程中，钢板弹簧还可协同悬架导向结构传递横向与纵向作用力，约束车桥的运动轨迹，保障车辆行驶姿态的可控性。

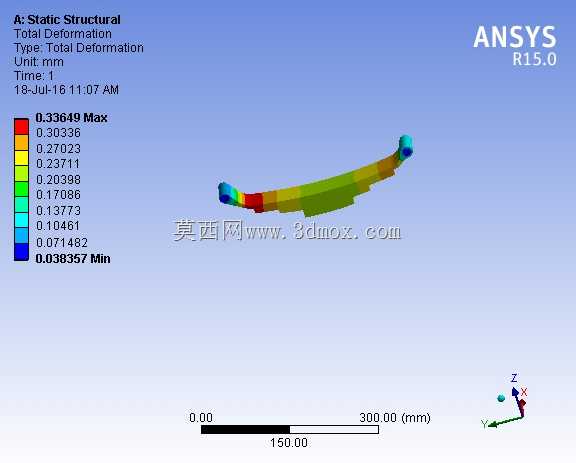

本次设计的钢板弹簧采用多片等强度叠片结构，设计过程中结合车辆额定承载需求，通过变截面叠片排布实现应力的均匀分布，避免单片簧片局部应力集中导致的断裂失效，各簧片之间采用中心螺栓定位、簧箍约束的装配方式，既保证多片簧在变形过程中不会发生横向错位，也预留了簧片之间相对滑动的空间，利用片间摩擦提供额外的振动阻尼，提升振动衰减效率。设计阶段通过静力学变形仿真验证结构合理性，模拟满载工况下的弯曲变形量，确保最大变形量处于悬架设计的动行程范围内，不会出现缓冲击穿、刚性撞击的问题，同时校核不同载荷下的应力分布，保证各位置应力均处于材料许用应力区间内，兼顾承载强度与轻量化需求。

从安装边界来看，该钢板弹簧整体长度适配常规中型商用车的前后悬架安装间距，两端卷耳结构用于连接车架上的吊耳与支架，中部通过U型螺栓固定在车桥的安装座上，安装时无需对车架、车桥结构做额外改装，可直接替换同规格的原厂板簧部件，适配常规商用车的悬架安装空间，不会与周边的制动管路、车架横梁、减震器部件发生运动干涉。在实际使用场景中，该结构钢板弹簧具备维护成本低、承载能力强、可靠性高的特点，能够适应重载、非铺装路面等复杂工况，在长期交变载荷作用下仍能保持稳定的弹性性能，有效降低车辆悬架系统的故障概率，延长整车行走机构的维护周期。
