辊道输送式纸箱自动封箱设备结构

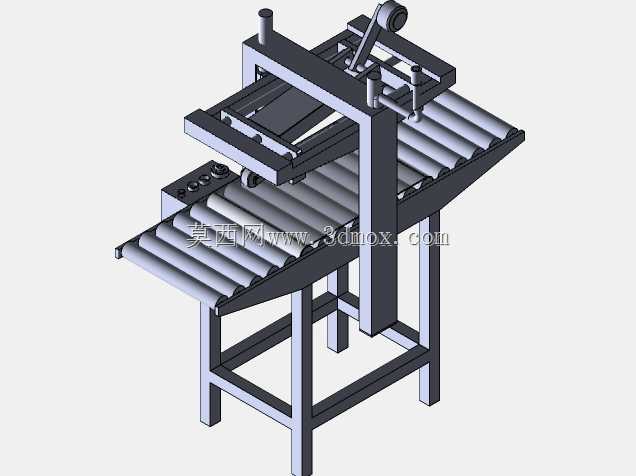

该设备主要应用于快消品、日化、电子配件、食品加工等行业的成品包装后段工序，可对接前端装箱工位、后端码垛或捆扎工位，适配常规瓦楞纸箱的连续化封口作业，在中小批量多规格的包装产线中，能够替代人工完成纸箱上盖折压、胶带粘贴封口的重复操作，大幅降低包装工位的人工劳动强度，提升封箱作业的一致性与作业效率，避免人工封箱出现的胶带粘贴歪斜、褶皱、封口不牢等问题。设备整体采用立式框架搭配水平辊道输送台的结构布局，下部为方管焊接成型的支撑机架，机架上方安装无动力辊筒组成的输送台面，纸箱可依靠人工推送或者对接前端动力输送线进入封箱工位，辊筒排布间距经过合理设计，可避免小尺寸纸箱在输送过程中卡滞，同时保证纸箱输送过程平稳无晃动。设备上部的封箱执行机构横跨在输送台上方，集成了纸箱上盖导向折边组件、胶带放卷机构、胶带压合滚轮、切断机构，当纸箱沿辊道进入封箱区域时，两侧的导向杆会先对纸箱进行对中定位，随后折盖组件会依次将纸箱的左右上盖、前后上盖压合抚平，保证纸箱上盖平整对齐，之后胶带卷引出的封箱胶带会顺着纸箱行进方向，贴合在纸箱上盖的中缝位置，前后端的压轮会将胶带紧密压实在纸箱表面，当纸箱完全通过封箱工位时，切断机构会自动将胶带切断，完成单箱的封箱作业。设计过程中充分考虑了不同规格纸箱的适配性，上部封箱机构的安装高度可通过立柱上的调节结构进行调整，可适配一定高度范围内的不同尺寸纸箱，两侧导向杆的间距也可根据纸箱宽度进行手动调节，无需更换额外配件即可快速完成规格切换，适配多品种小批量的生产需求。设备整体结构紧凑，安装时无需复杂的地基固定，仅需放置在平整的车间地面即可对接产线使用，输送台的高度可匹配常规包装作业的工位高度，操作人员无需弯腰即可完成纸箱的推送与取放，设备的维护点位均设置在易操作的外侧位置，胶带卷更换、滚轮清洁等日常维护操作无需拆解设备主体，可大幅降低日常运维的时间成本。设备的各运动部件均做了安全防护设计，外露的传动位置设置有防护挡板，避免作业过程中操作人员误触造成安全隐患，整体结构兼顾了作业实用性、操作安全性与维护便捷性，可满足常规生产车间的日常封箱作业需求。
