单轴拖挂式军用储水运输罐车结构设计

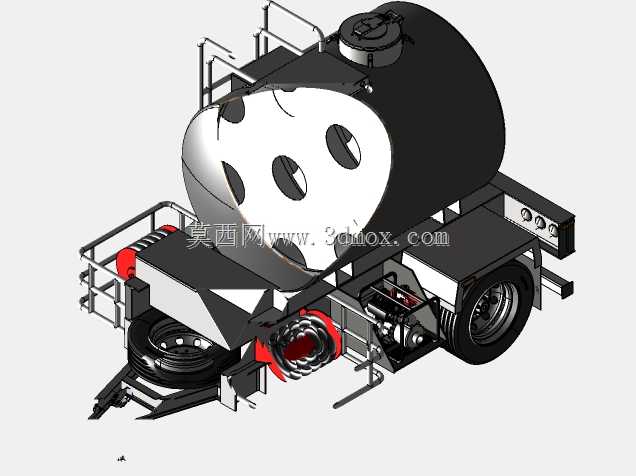

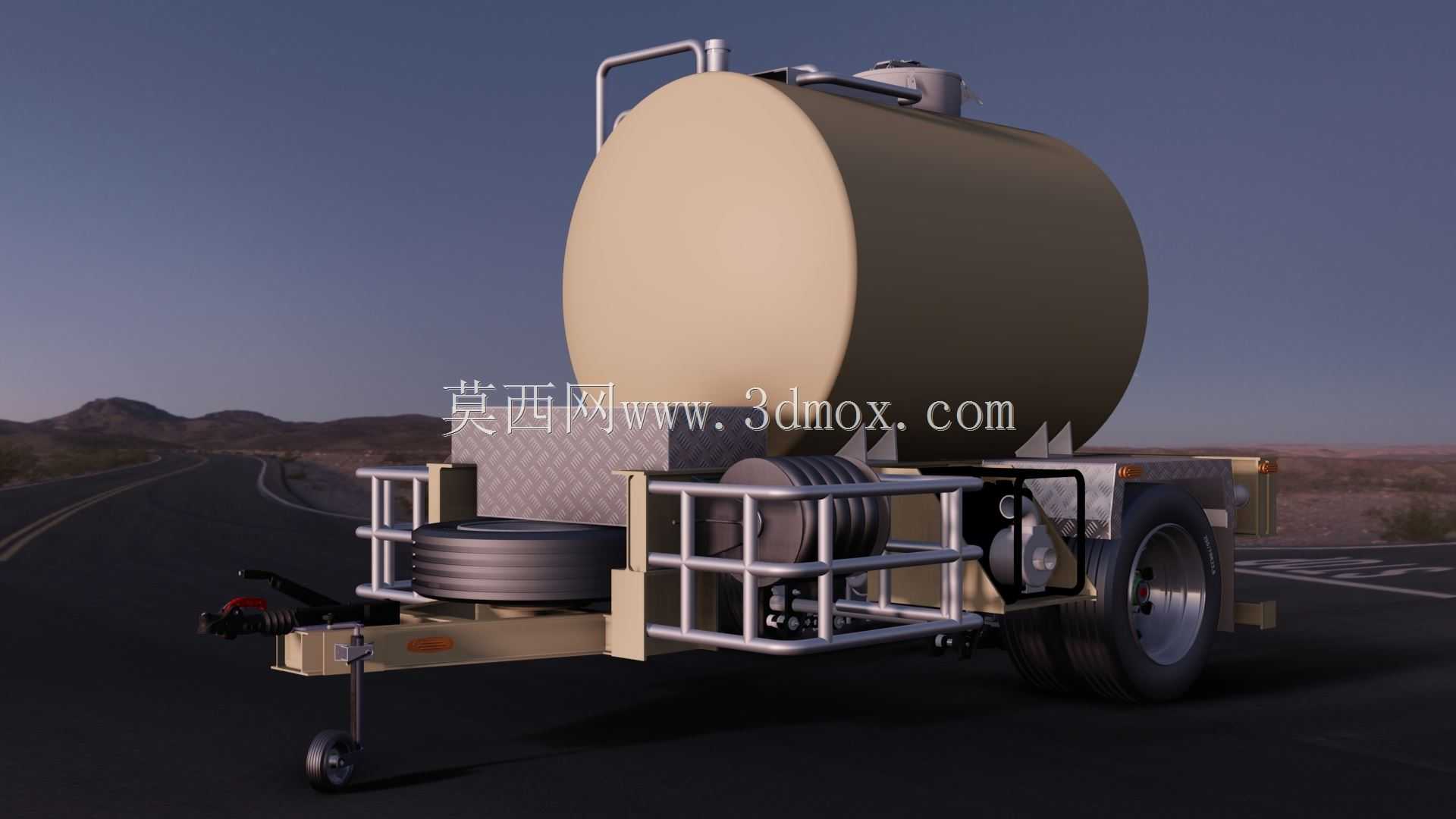

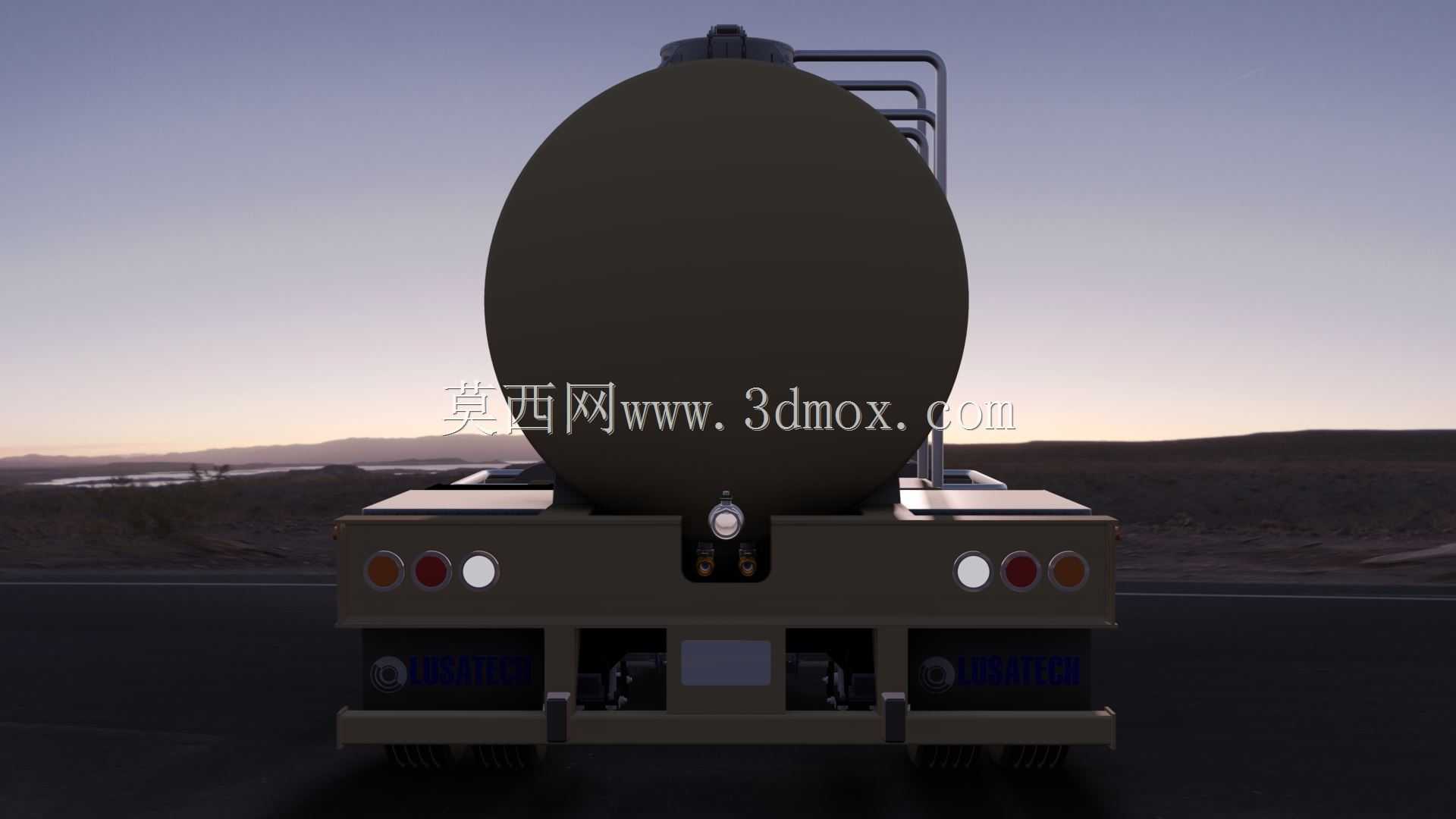

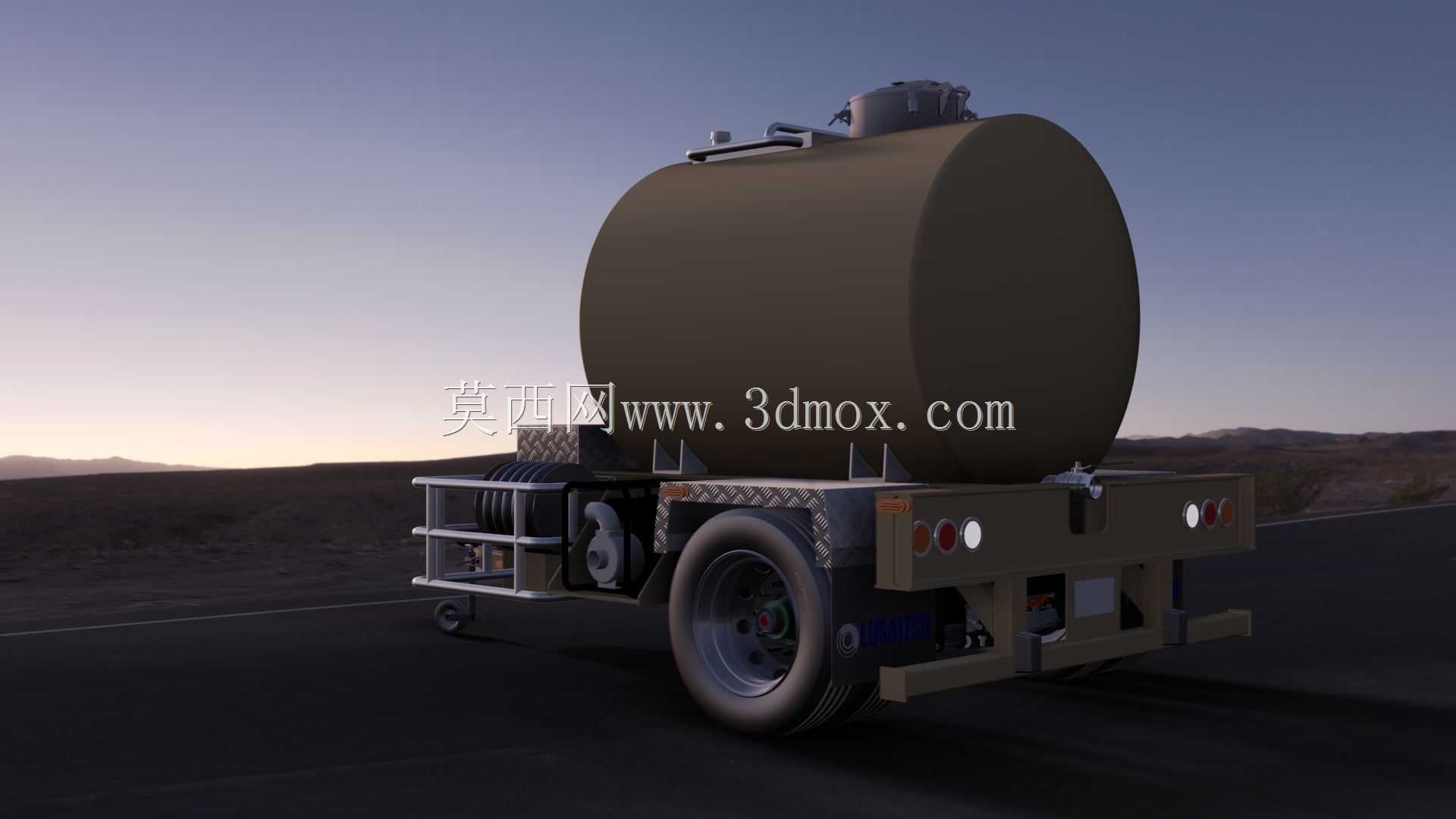

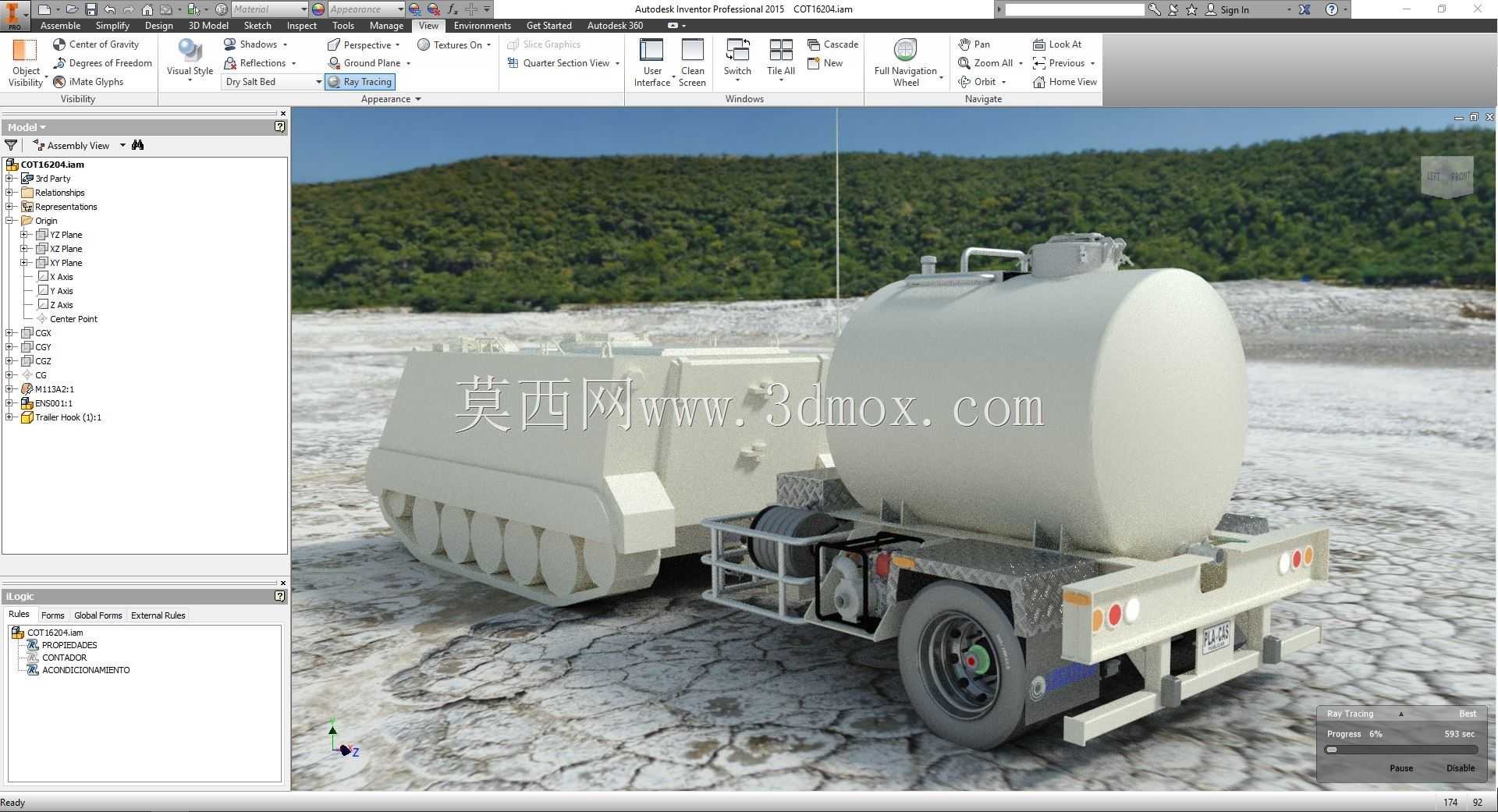

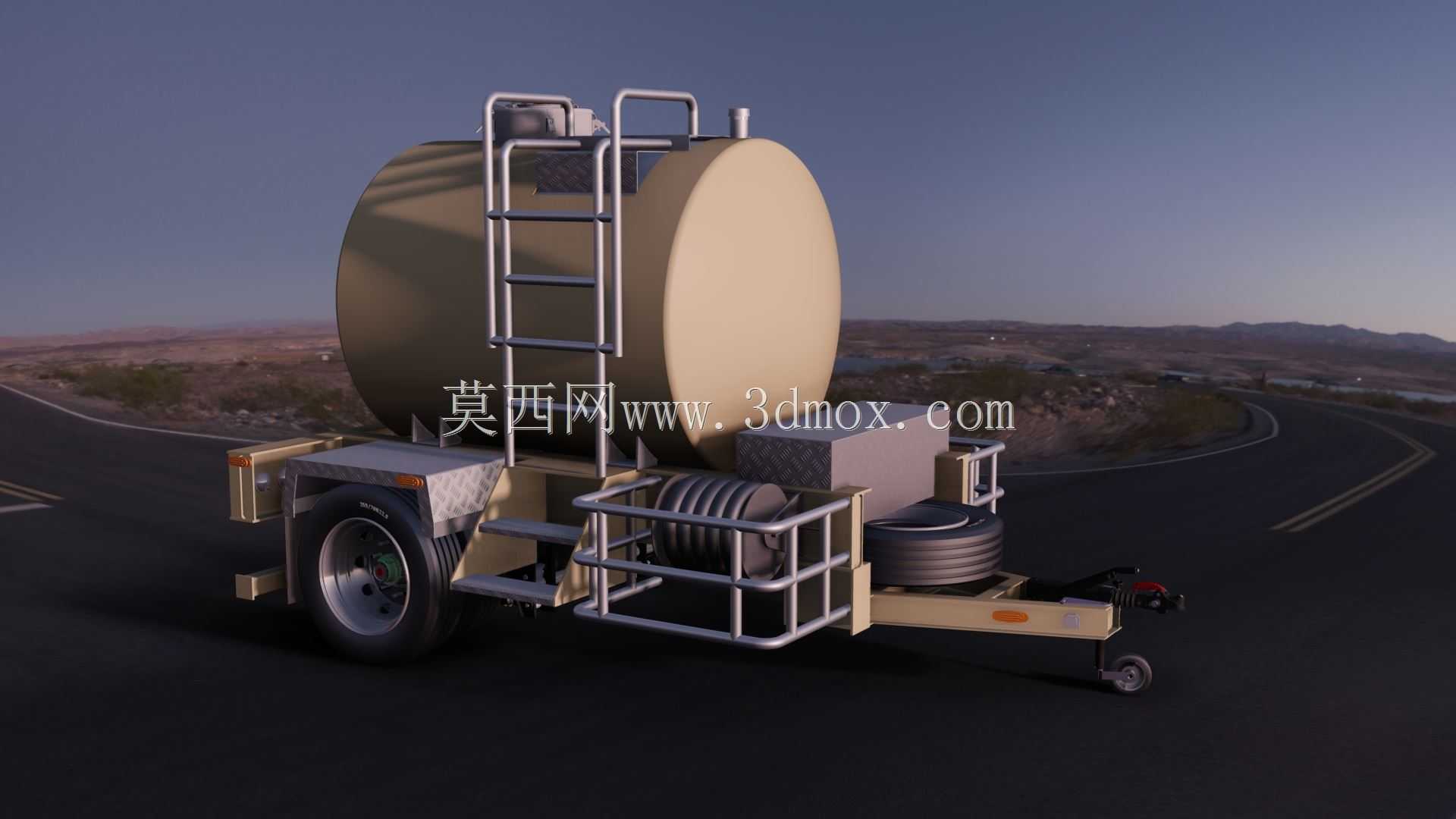

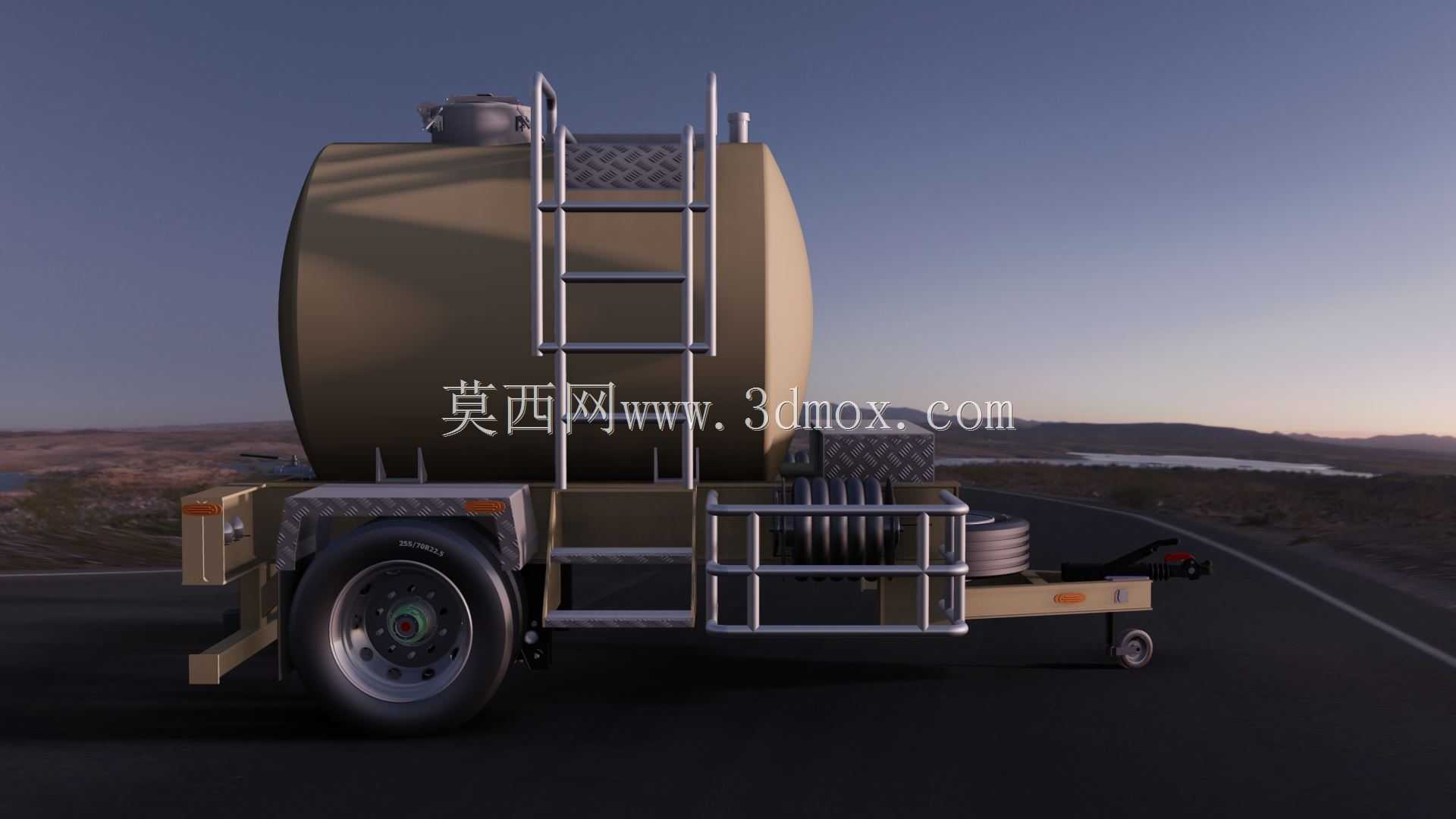

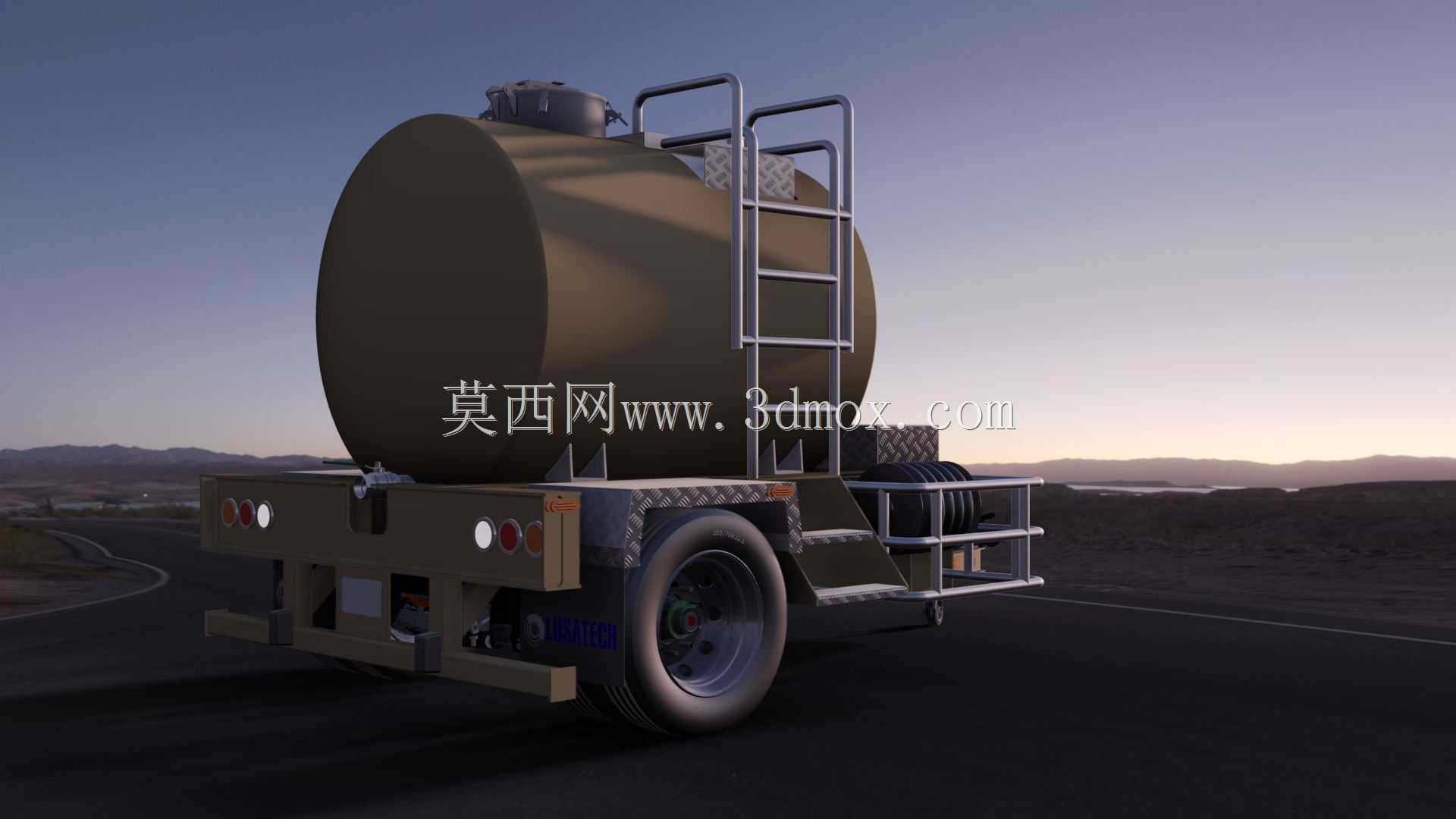

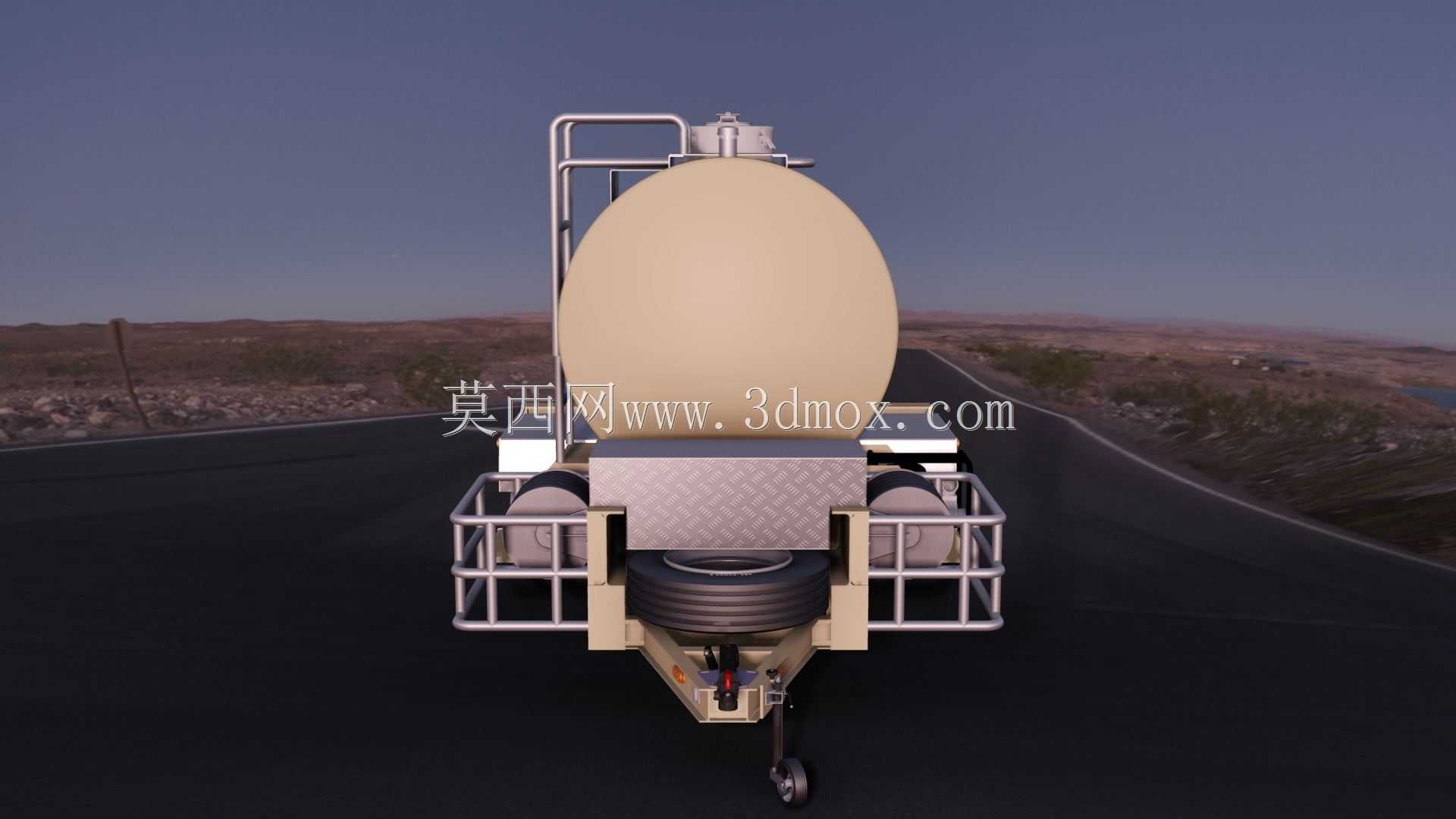

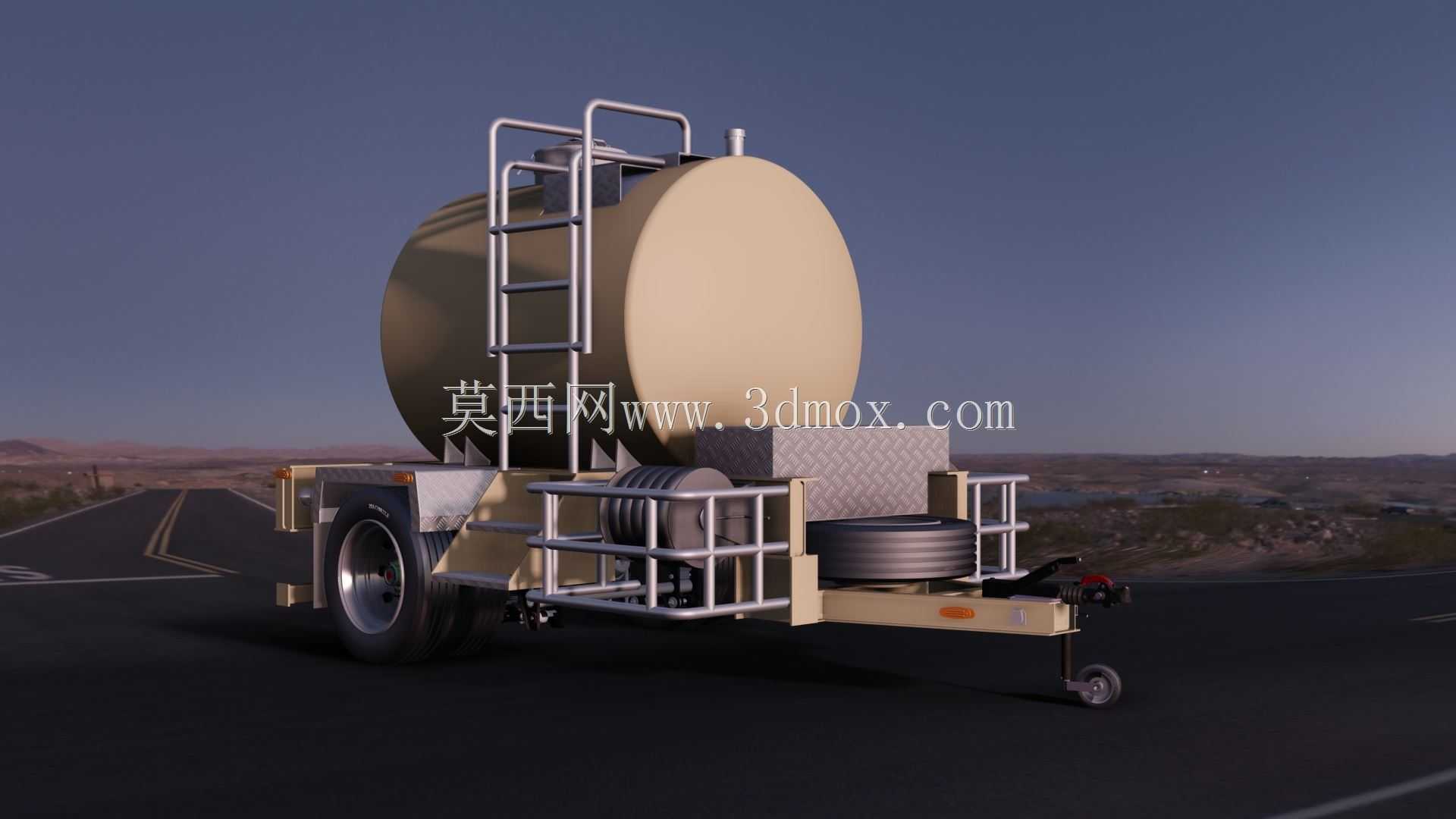

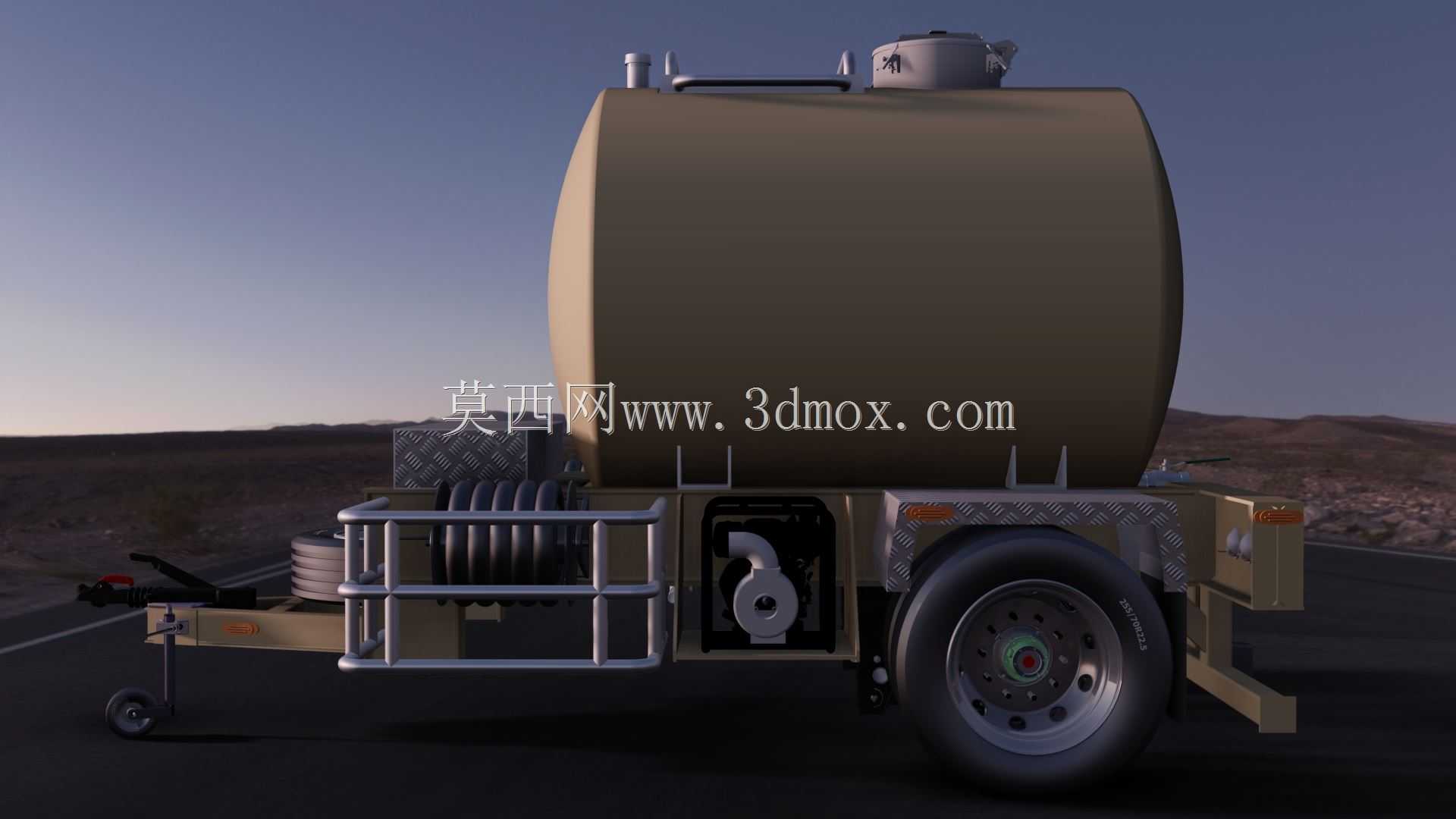

这款拖挂式储水装备主要面向野外驻训、野战作业、应急救灾等无固定供水网络的场景，承担生活饮用水、作业备用水的短途转运与临时存储功能，可适配多数军用越野车辆牵引，在复杂非铺装路面完成供水保障任务，解决野外作业点位分散、供水线路长的补给难题。整体采用单轴拖挂底盘布局，核心承载结构为卧式圆柱形储水罐体，罐体采用圆弧封头设计，相比方形储仓能更好承受液体晃动的冲击载荷，同时减少运输过程中的水体激荡对行驶稳定性的影响，罐体顶部设置有密封人孔与通气组件，既方便后期内部清洁维护，也能平衡罐体内外气压，避免输水、储水过程中出现负压变形或者正压溢水的问题。罐体侧面集成了爬梯结构与顶部安全护栏，操作人员可通过爬梯抵达罐顶完成加水、检修作业，护栏能有效避免野外作业时人员失足跌落。底盘部分采用重载单轮轴设计，匹配大直径越野轮胎，能够适应砂石、泥泞等非铺装路面的通行需求，底盘尾部设置有牵引连接结构、尾灯组与驻车支撑装置，牵引结构采用通用拖挂接口，可快速与不同型号的牵引车辆完成对接，尾灯组满足道路行驶的安全标识要求，驻车支撑腿可在脱离牵引车时独立支撑整个装备保持水平停放，避免罐体倾斜导致的液位失准、水体渗漏问题。底盘侧面还设置有软管收纳架，可存放输水软管、接驳接头等配套配件，无需额外携带配件箱，提升野外作业的便捷性。设计过程中重点考量了野外使用的可靠性，所有外部结构件都做了防磕碰的圆角处理，罐体与底盘的连接位置采用加强筋做应力分散，避免长期颠簸行驶出现焊缝开裂的问题，整体外形尺寸控制在小型拖挂装备的通行边界内，可满足常规道路运输的限宽限高要求，同时预留了水泵接口、出水阀门的安装位置，可根据实际使用需求快速加装泵送组件，实现重力出水、压力出水两种供水模式切换，适配不同场景的取水需求。罐体下部设置有排污口，可定期排空罐内沉积的杂质，保障储水清洁，整体结构没有冗余设计，所有部件都围绕野外可靠供水的核心功能布局，兼顾了行驶通过性、操作便捷性与长期使用的耐用性。
