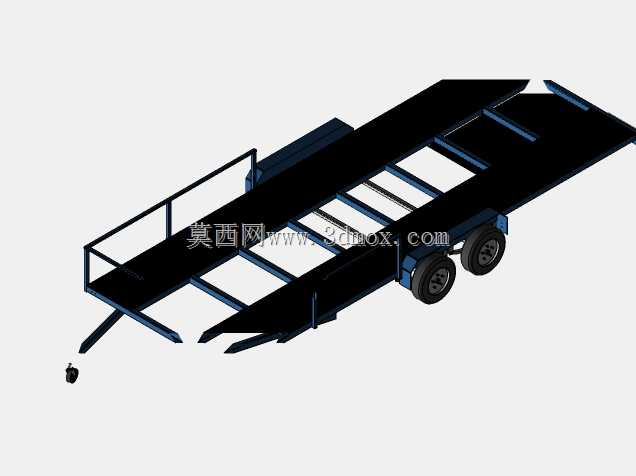

低平板双轴拖运挂车钣金结构设计

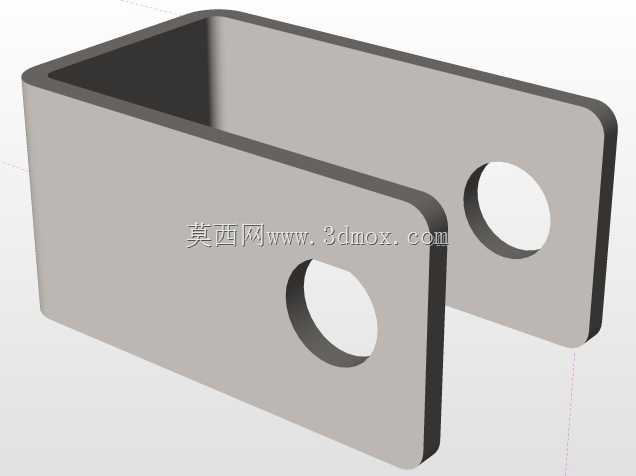

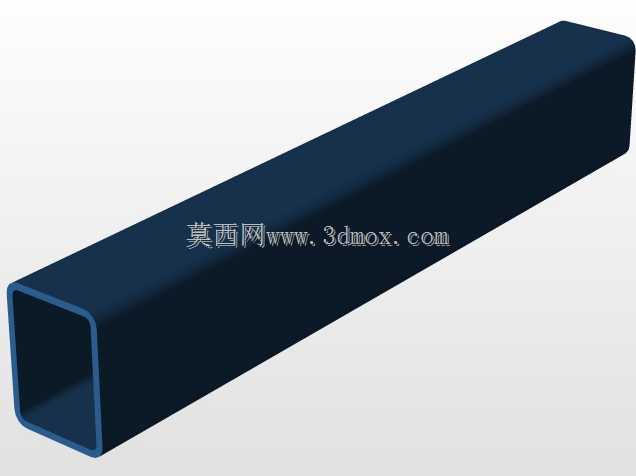

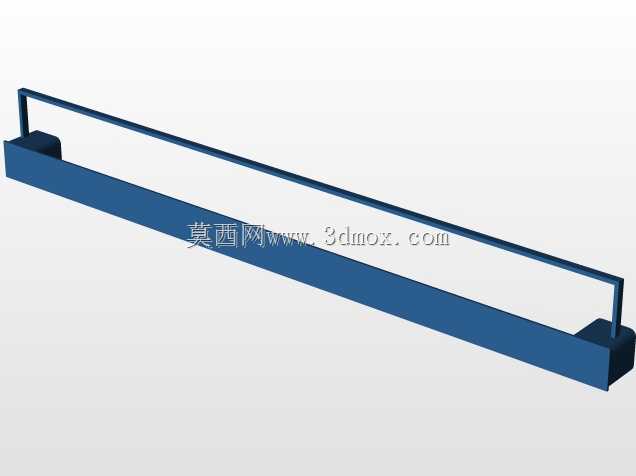

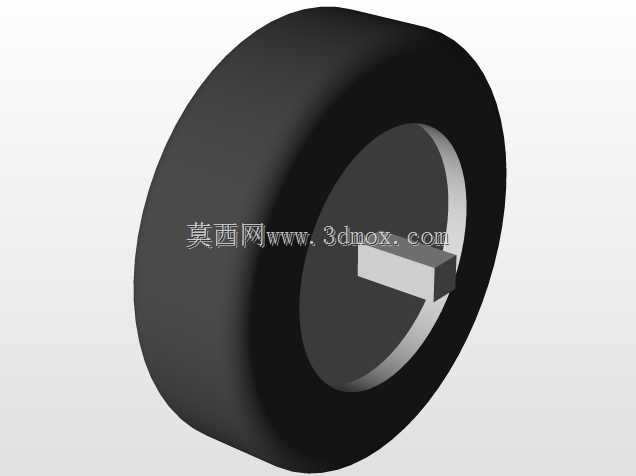

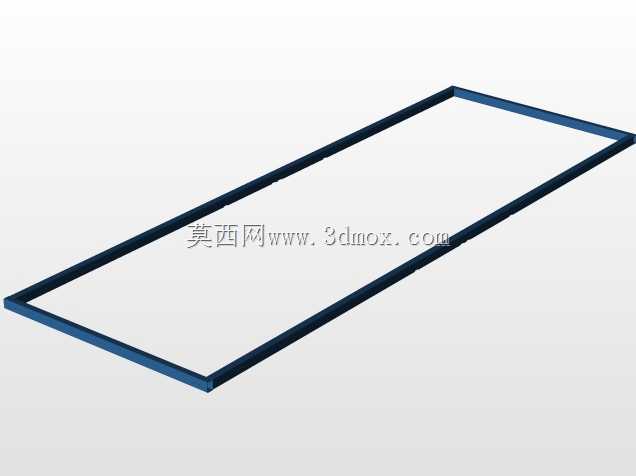

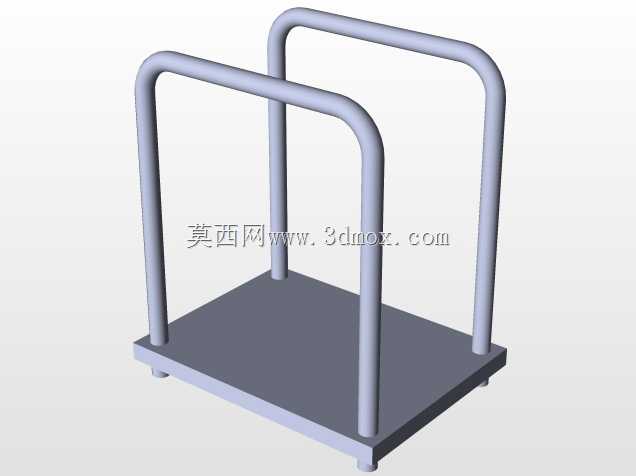

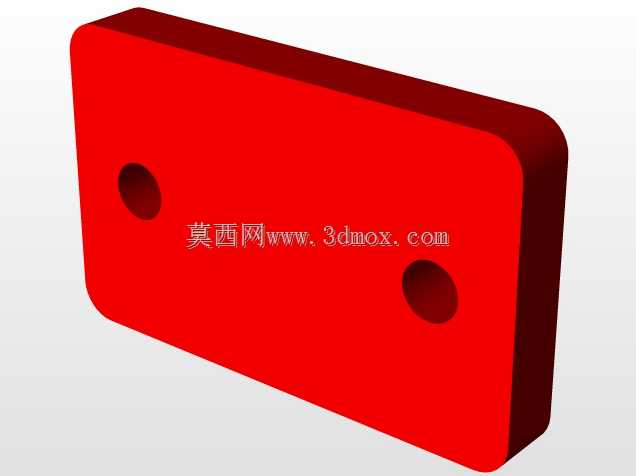

这款低平板双轴拖运挂车，主要面向小型工程机具转运、厂区物料周转、私家小型设备短途拖运场景，可适配轻型工程机械、农用机具、小型游乐设备、改装越野车辆等多种载具的转运需求，在城郊短途配送、厂区内部物料转运、户外作业设备转场等场景中，能够灵活适配狭窄道路通行需求，无需大型货运车辆即可完成中小吨位载荷的转运作业，大幅降低小批量设备转运的成本与调度难度。从实际用途来看，该拖车采用低平板承载结构，承载面离地高度较低，既能够降低装卸作业的抬升高度，减少人工装卸的体力消耗，也能在运输较高尺寸设备时控制整体重心高度，提升拖运过程中的行驶稳定性，避免高速行驶或转弯时出现侧倾风险。前端设置的牵引连接结构可适配标准乘用车、轻型货车的拖车钩接口，无需额外改装牵引基座即可快速完成挂接，前端配备的导向支撑轮可在脱挂状态下支撑拖车前端，方便单人完成拖车的移位与挂接对位操作，无需额外起重辅助设备。产品功能特性上，采用双轴四轮承载布局，单轴双胎的配置能够均匀分散承载载荷，对非铺装路面的颠簸具备更好的适应能力，即使在工地临时便道、乡村非硬化路面行驶时，也能减少单轮载荷过大导致的轮胎破损、车架变形问题。承载平台采用框架式钣金焊接结构，主纵梁采用折弯钣金件拼接成型，横梁采用等间距排布的横向支撑结构，既保证了承载平台的整体刚性，避免重载时平台出现中部下挠变形，也通过框架镂空结构降低了拖车自身重量，提升有效载荷占比。平台两侧设置的简易防护栏可防止运输过程中小型物料滑落，尾部采用分体式斜坡跳板结构，无需额外搭建坡道即可让轮式设备自行上下平台，大幅提升装卸效率。设计思路上，整体结构以钣金折弯、焊接工艺为核心，所有结构件均采用常规钣金加工工艺即可完成生产，无需复杂的铸锻件加工，能够有效控制生产制造成本，同时结构件的标准化程度较高，后期维护更换配件的难度较低。车架的受力点均做了加强折弯处理，牵引连接部位、车桥安装部位都设置了额外的加强筋板，避免长期交变载荷作用下出现应力开裂问题。外形尺寸方面，整体承载面宽度适配常规道路通行限宽要求，长度可满足常规小型机具的承载需求，安装边界上，车桥安装位置经过载荷分配计算，保证空载与重载状态下牵引端的下压力处于合理区间，既不会因牵引端压力过大损伤牵引车后悬挂结构，也不会因压力过小导致行驶过程中出现拖车甩尾问题，轮距设置与常规轻型车辆轮距匹配，行驶过程中可沿牵引车车辙行进，降低狭窄路段的通行难度。
