可拆式十字轴万向传动连接结构

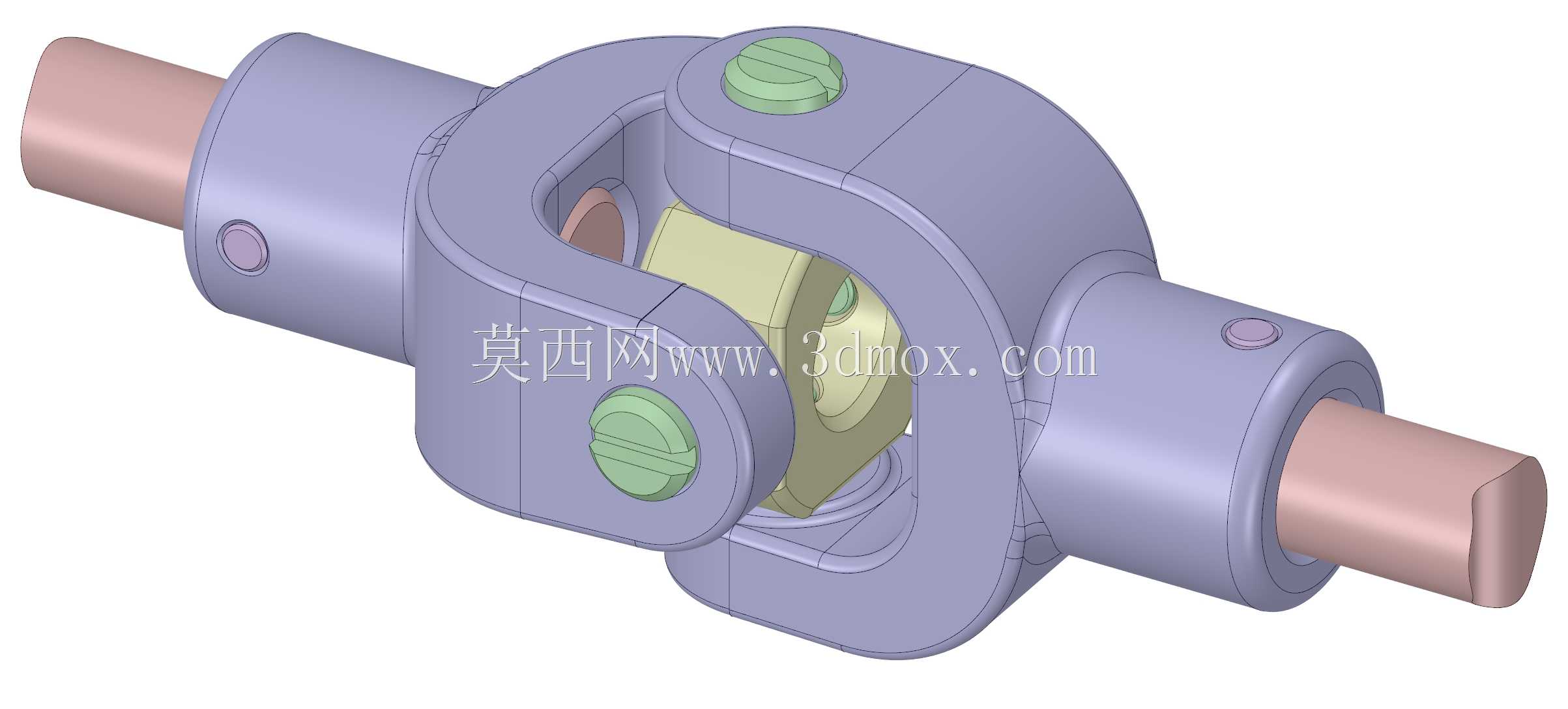

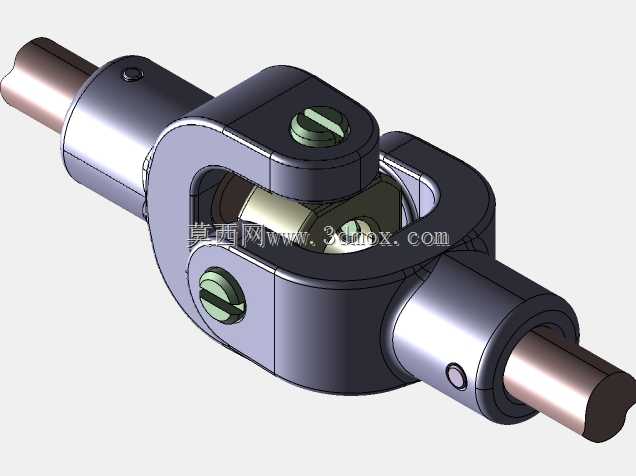

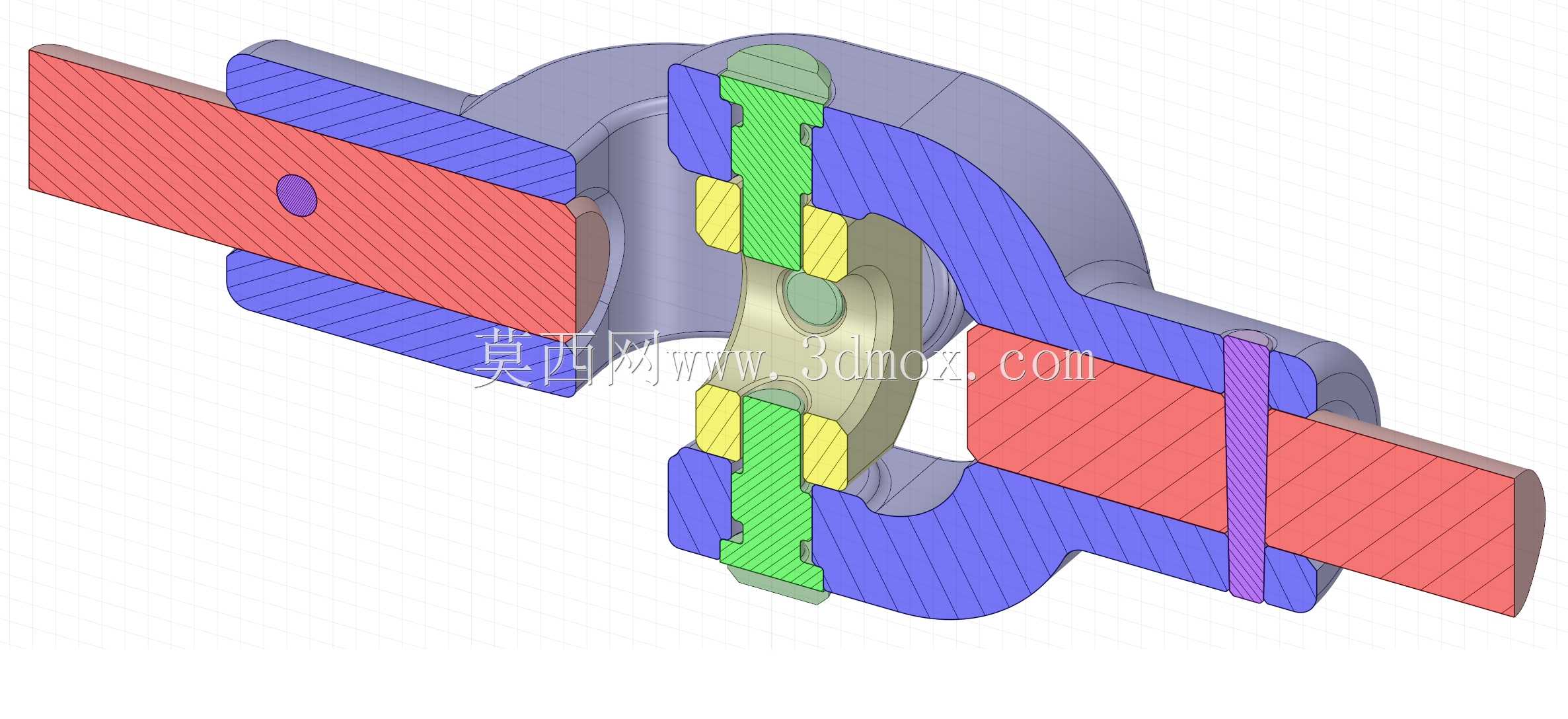

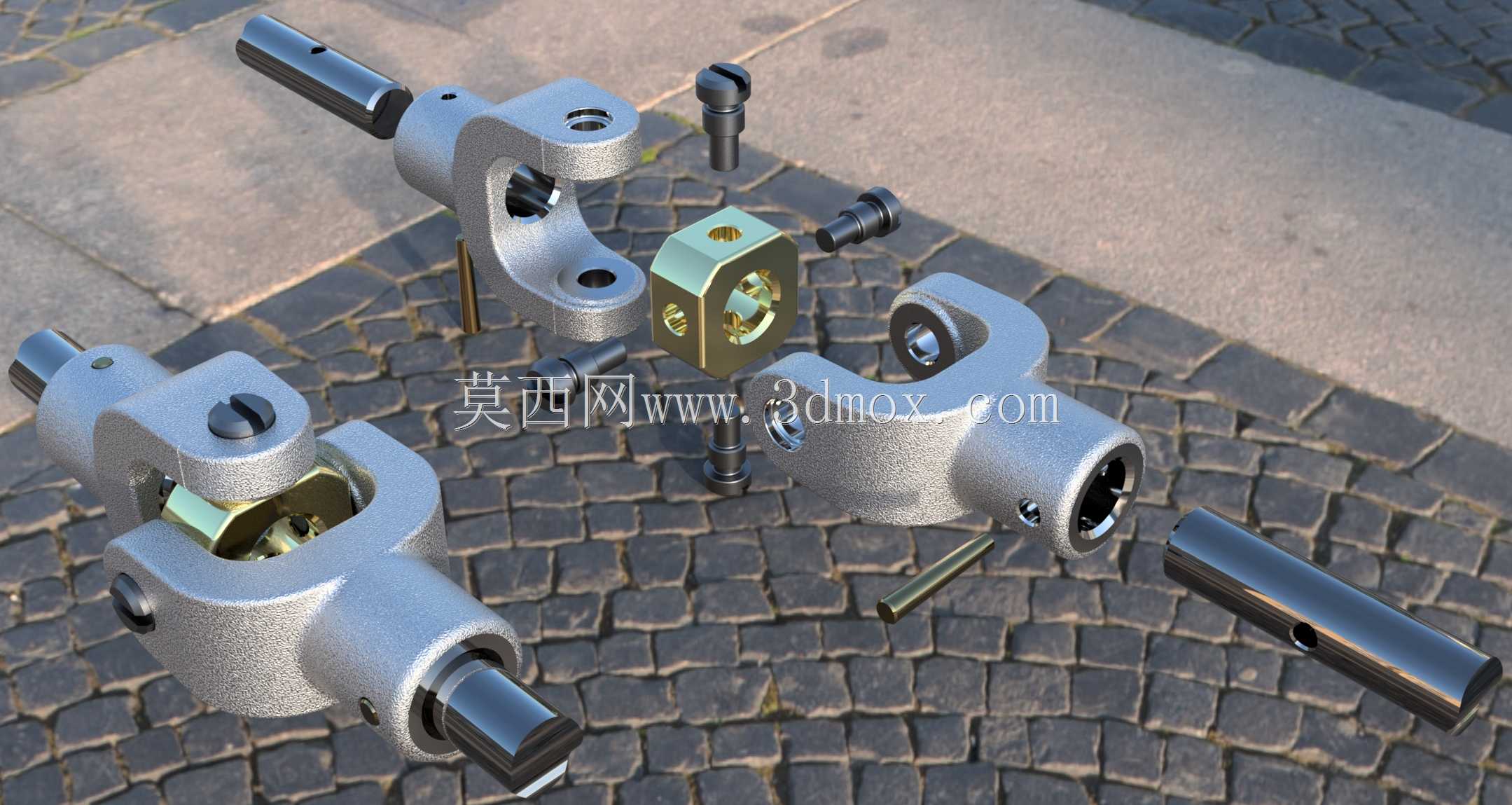

该万向传动结构是机械传动系统中用于实现变角度动力传递的核心部件，主要应用在两轴轴线不重合、存在轴线夹角偏差的传动场景中，能够在轴间夹角及位置持续变化的工况下稳定传递旋转扭矩，广泛适配于工业传动设备、行走机械、机床进给机构等需要补偿轴系偏移的传动链路中。该结构采用分体式叉形接头搭配中间十字连接块的经典布局，两端叉形接头分别对接输入与输出轴，轴端采用圆柱面配合定位，搭配径向紧定螺钉实现轴与叉头的周向及轴向锁止，避免传动过程中出现轴头松脱、打滑的问题；中间十字连接块通过销轴与两端叉头铰接，可在一定角度范围内自由摆动，补偿两轴之间的角向偏移，同时保证扭矩传递过程中无明显传动间隙，提升传动平顺性。设计过程中充分考虑了实际安装的边界限制，叉头的铰接孔位采用同轴度公差约束，保证十字块摆动时无卡滞，销轴与孔的配合选用间隙配合等级，既满足转动灵活性要求，又控制了传动回差在合理范围内；整体结构采用对称式布局，两端轴头直径一致，可适配同规格的传动杆件，安装时无需区分输入输出端，降低现场装配的操作难度。外形上，叉头采用圆弧过渡的铸锻造型，既避免应力集中提升结构强度，又减少了不必要的材料冗余，整体径向尺寸控制紧凑，可适配安装空间受限的传动场景；所有连接紧固件均采用标准内六角圆柱头螺钉，日常维护拆装无需特殊工装，可快速完成磨损部件的更换。在实际使用中，该结构可补偿安装过程中产生的轴系同轴度误差，也可适应设备运行过程中因机架形变、振动带来的轴间角度变化，避免刚性连接带来的轴系附加弯矩，有效延长传动链路中轴承、轴类零件的使用寿命，在中低速、中等扭矩的传动场景下具备稳定可靠的传动表现。
