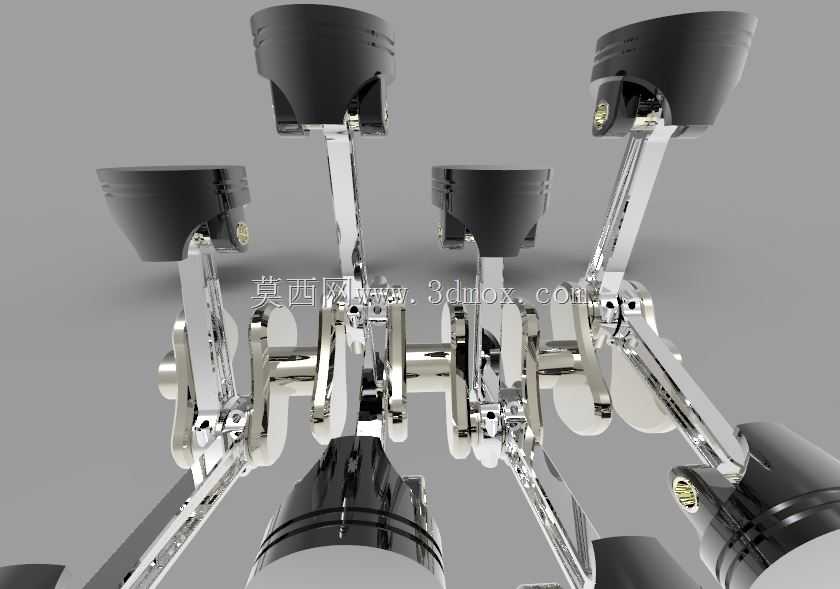

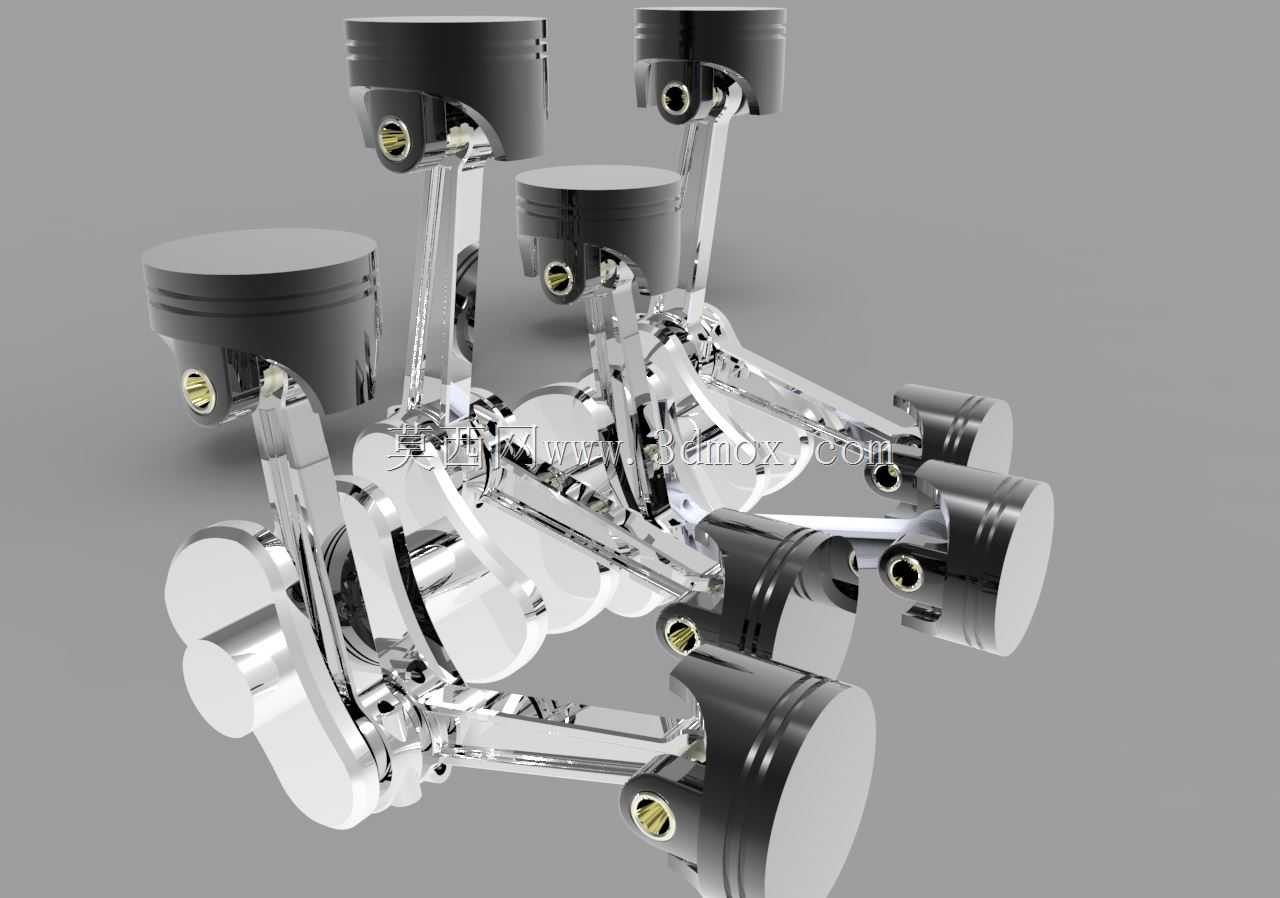

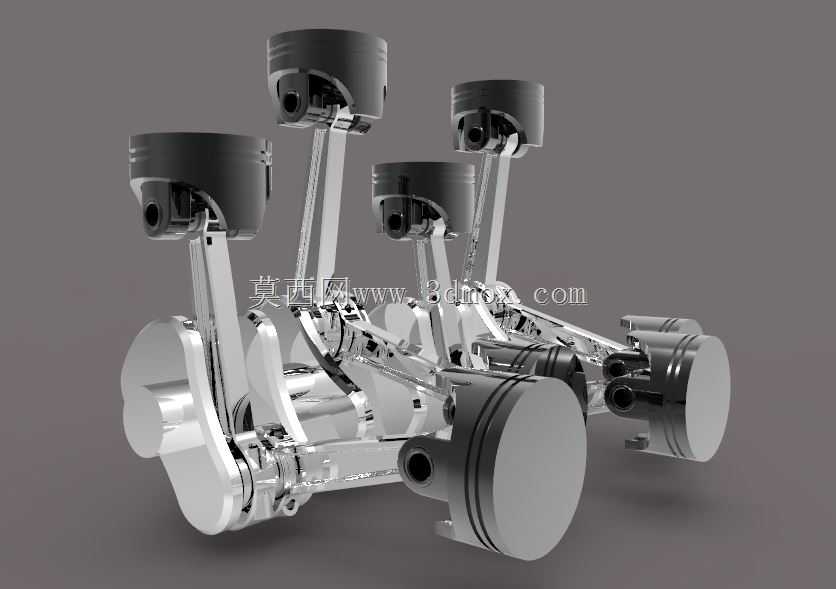

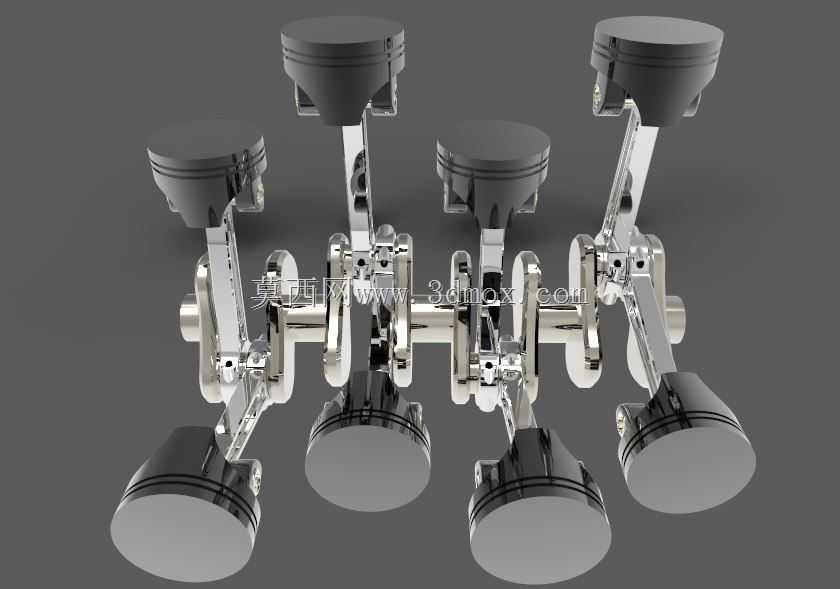

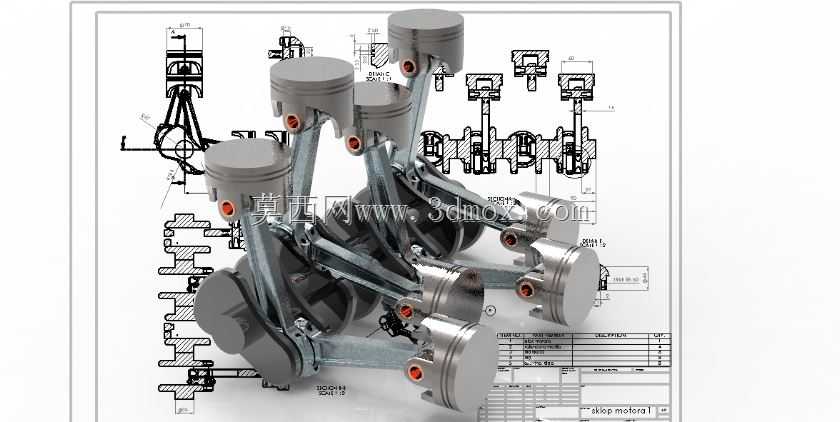

V型八缸动力总成曲柄连杆结构展示

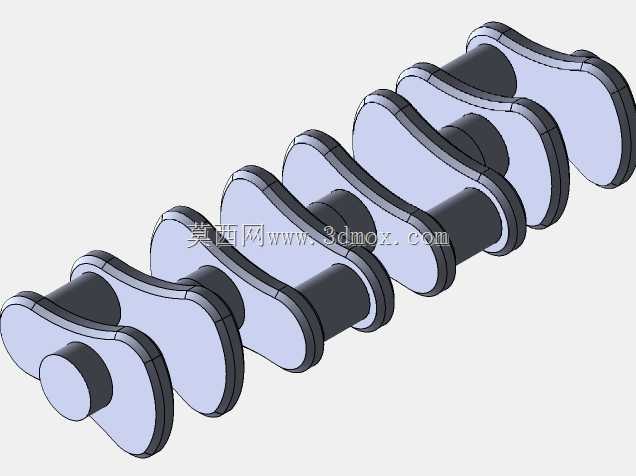

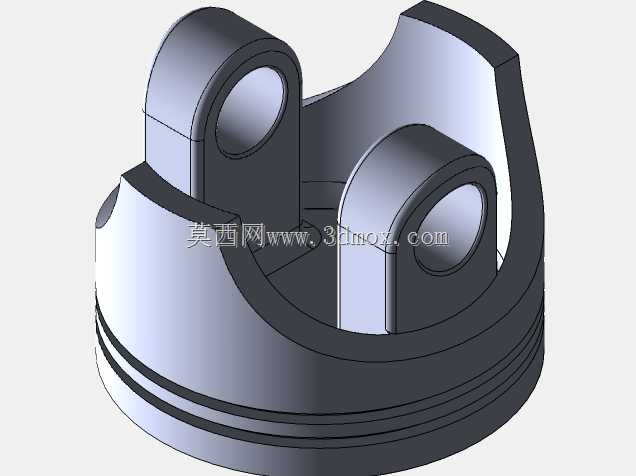

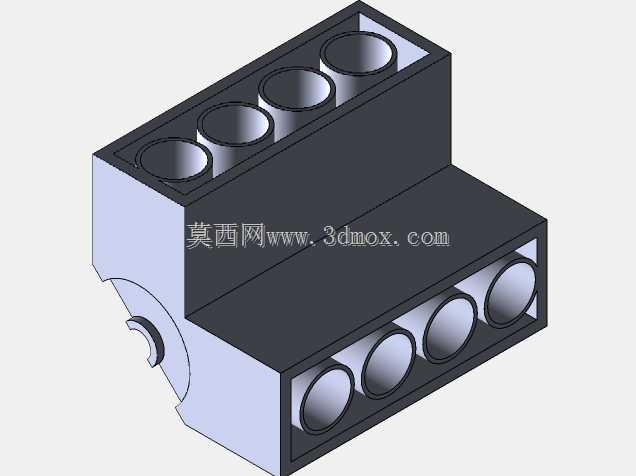

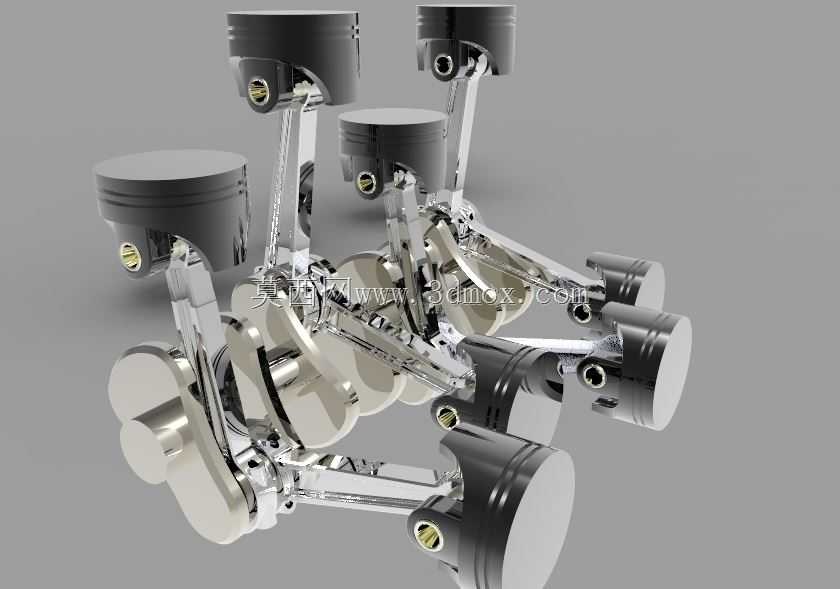

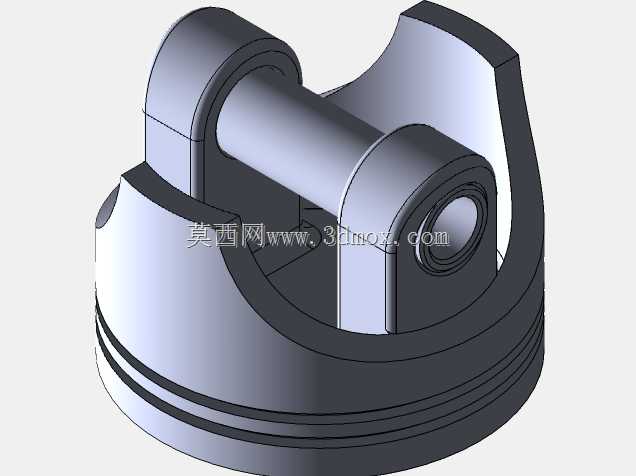

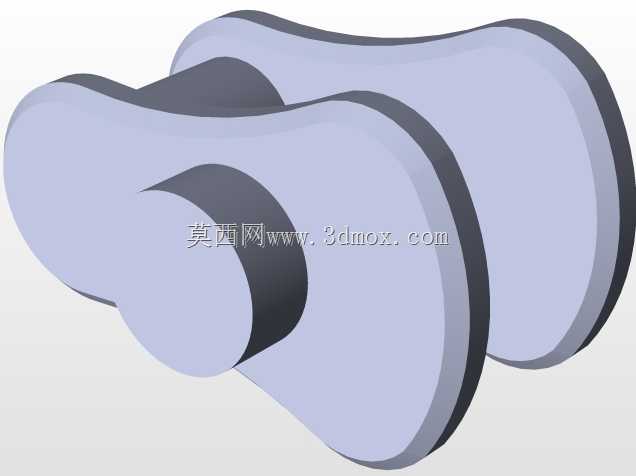

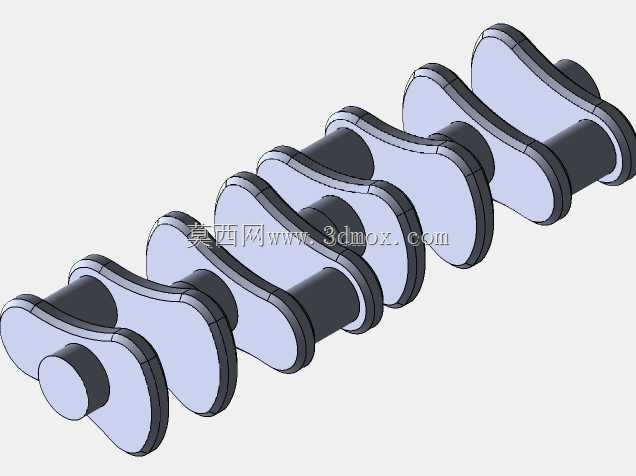

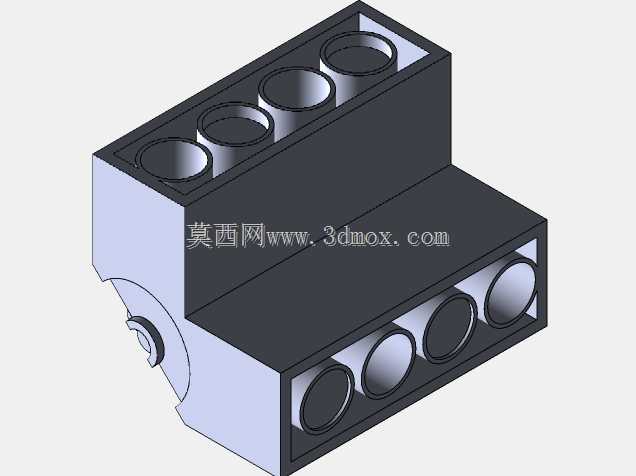

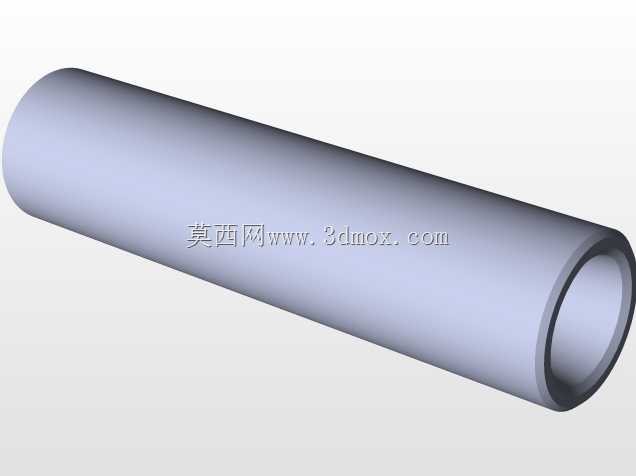

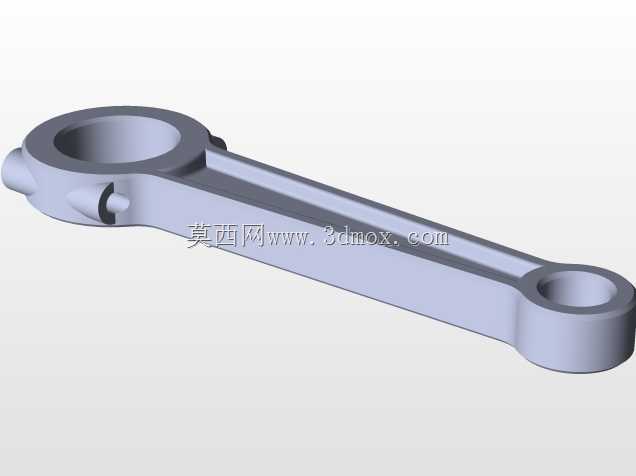

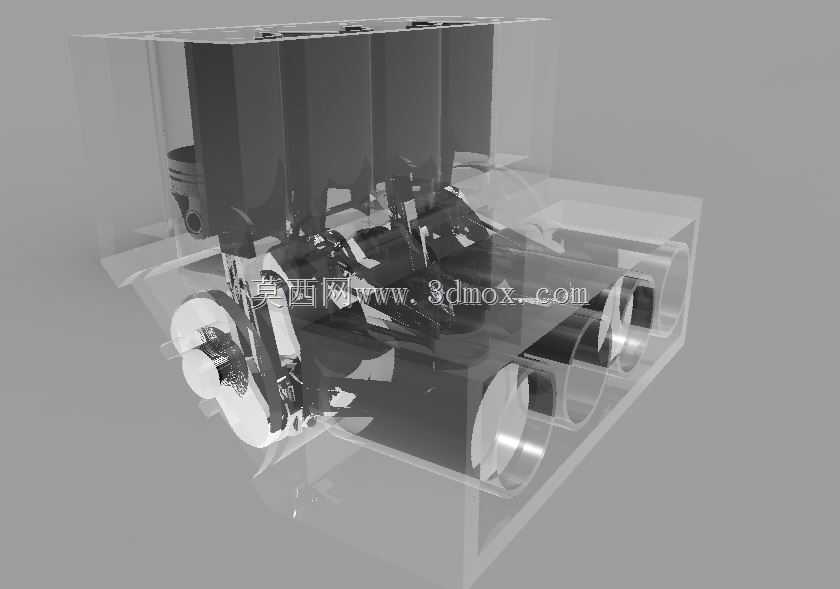

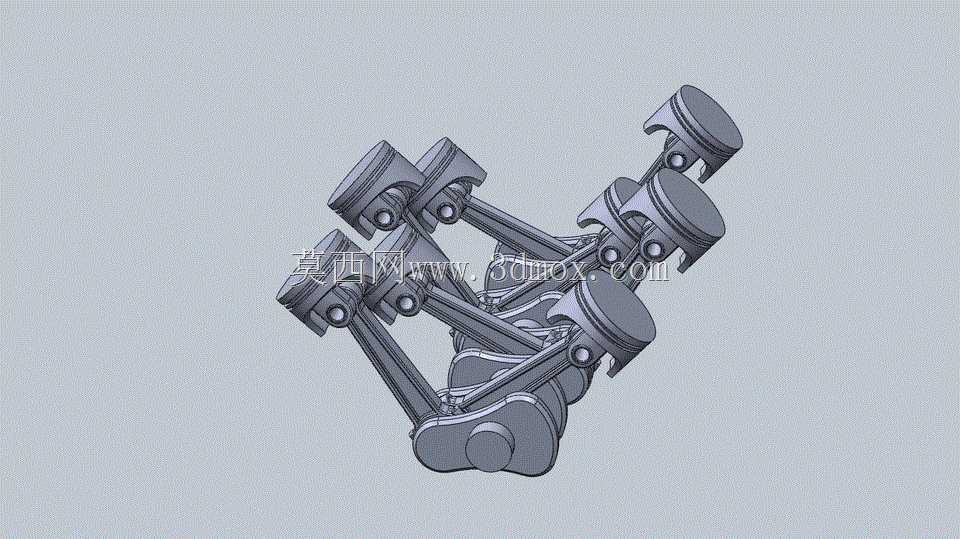

该V型八缸动力结构是大排量乘用车辆、高性能特种作业装备动力系统的核心组成部分，主要应用于大马力乘用车、重型非道路工程设备、高性能船舶动力配套等场景，承担将燃料燃烧产生的热能转化为旋转机械能的核心功能，为整套装备提供持续稳定的动力输出。整套结构采用经典90度V型缸体布局，两列气缸呈对称夹角排布，能够在保证大排量输出的前提下有效缩短整机轴向尺寸，降低动力单元的整体安装高度，优化装备前部的配重平衡，同时抵消一阶与二阶往复惯性力，让整机运行过程中的振动幅度大幅降低，提升高转速工况下的运行平顺性。结构核心包含活塞组件、连杆总成、曲轴总成、缸体连接基座几个核心部分，活塞采用轻量化设计，裙部预留了与缸壁配合的润滑间隙，活塞销孔与连杆小头采用浮动连接结构，能够在往复运动过程中自动适配受力角度，减少局部应力集中。连杆采用长短匹配的适配设计，对应V型布局的错位缸孔位置，杆身做了等强度优化，在保证抗拉抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转的惯性负载。曲轴采用全支撑结构设计，每个曲柄销对应两侧的主轴颈支撑，曲柄臂上集成了平衡重块，能够精准抵消活塞连杆组件往复运动产生的惯性力矩，保证曲轴在高转速下的运转稳定性，曲轴输出端预留了与飞轮、变速器连接的法兰接口，输入端预留了与正时系统、附件驱动系统连接的安装位，能够适配不同配套装备的附件安装需求。整套结构的安装边界充分考虑了整车与装备的舱体布局，V型夹角的空间可预留布置进排气歧管、喷油组件与点火系统，两侧缸体的安装平面预留了与缸盖、油底壳连接的密封位，外部轮廓做了干涉避让设计，能够在紧凑的动力舱空间内完成装配，同时预留了维修拆装的操作空间，便于后期对活塞、轴瓦等易损部件进行检修维护。设计过程中充分匹配了动力输出的受力特性，每个部件的连接公差都经过运动仿真验证，能够保证在数千转的往复运动工况下，各部件之间的配合间隙保持在合理区间，避免出现运动卡滞、异常磨损的问题，整套结构完整还原了V8动力单元的核心运动逻辑，可用于动力结构原理演示、装配工艺验证以及配套装备的前期布局匹配。
