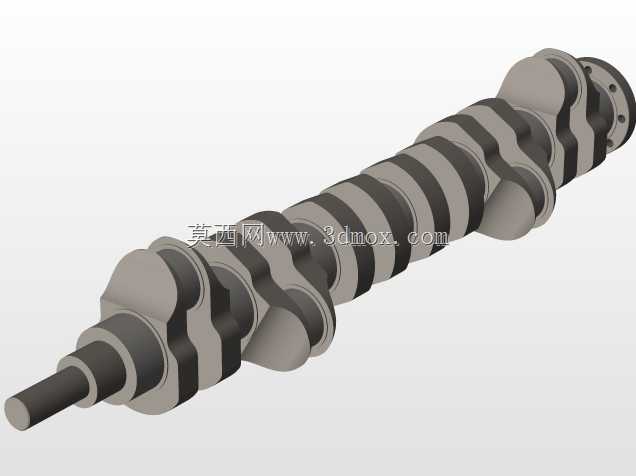

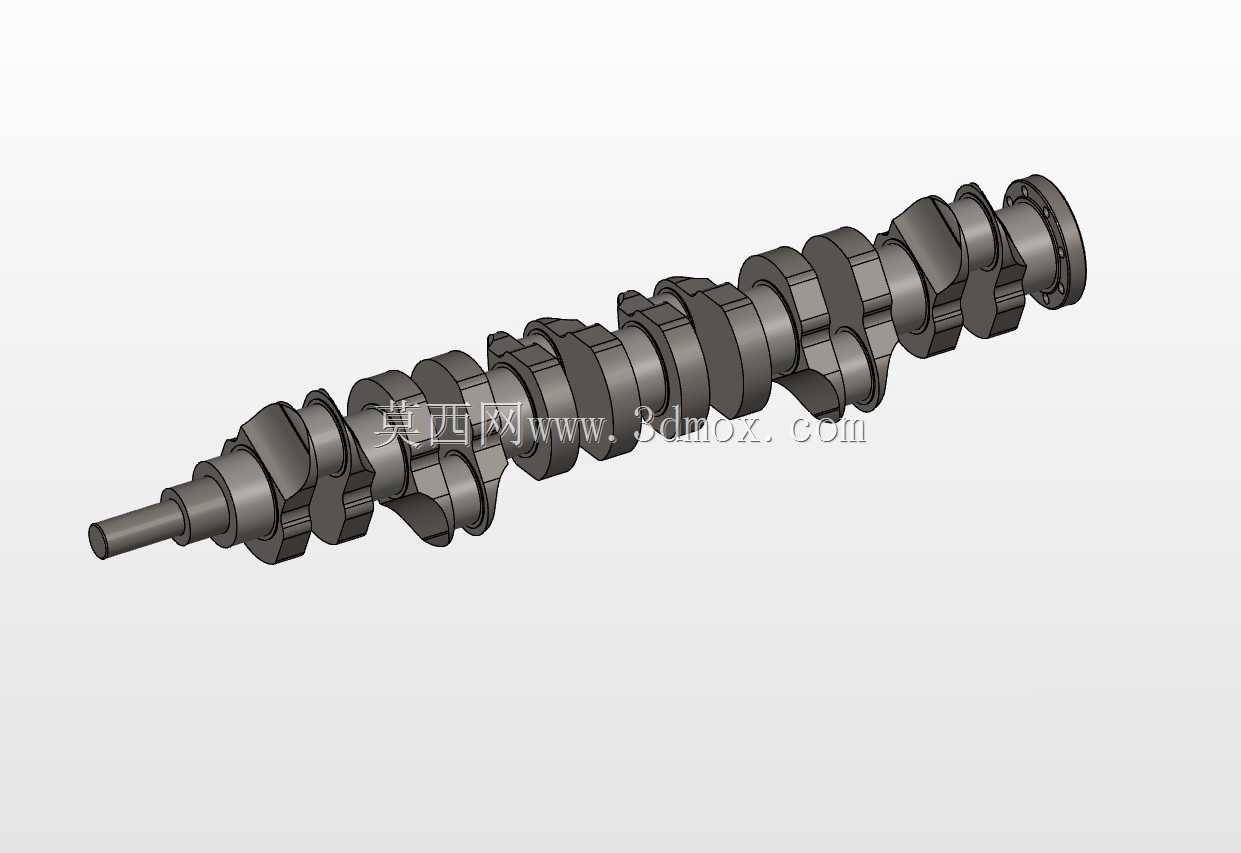

直列六缸发动机高精度曲轴结构设计

曲轴作为内燃机动力输出的核心承载部件，是将活塞往复直线运动转化为旋转扭矩的关键结构，广泛适配于乘用车动力总成、商用车柴油机组、固定式工业发电机组、工程机械动力单元等场景，是整套动力系统中承受交变冲击载荷最复杂的核心零件。这款曲轴的设计围绕直列六缸机型的动力输出特性展开，整体采用全支撑主轴颈布局，相邻曲拐按照120度夹角均匀排布，可完美平衡六缸机型的一阶、二阶往复惯性力，从根源上降低发动机运转过程中的振动幅度，提升整机运行平顺性，适配高转速区间的持续动力输出需求。在结构设计层面，主轴颈与连杆轴颈均采用大圆角过渡设计，有效分散轴颈与曲柄臂连接位置的应力集中，避免长期交变载荷下出现疲劳断裂风险；轴颈表面设计有高精度的配合面，可适配标准轴瓦的安装间隙要求，保证润滑机油能够在配合面形成稳定的油膜，降低运转过程中的摩擦损耗。前端轴段预留有正时齿轮、皮带轮、油封的安装定位轴肩与键槽结构，可精准匹配前端轮系的安装定位要求，保证配气机构、附件轮系与曲轴的传动相位精准；后端集成有法兰连接结构，可直接与飞轮组件定位连接，输出端的定位止口设计保证飞轮安装的同轴度，避免动力输出过程中出现偏摆抖动。曲柄臂采用优化的异形截面设计，在保证整体结构强度、满足扭转刚度要求的前提下，尽可能去除非受力区域的冗余材料，降低曲轴自身的转动惯量，提升发动机的油门响应速度，同时平衡各曲拐的重量差，减少动平衡校正的加工余量。油道设计采用斜向贯穿式内部油路，可将主油道的压力机油直接输送到每一个连杆轴颈的配合面，保证高负荷运转下各摩擦副都能获得充足的润滑冷却，避免出现干磨烧瓦的故障。安装边界上，各主轴颈的同轴度公差控制在微米级，可直接适配缸体主轴承座的安装定位要求，轴向定位结构设置在中间主轴颈位置，可有效吸收曲轴热胀冷缩产生的轴向位移，避免运转过程中出现轴向窜动。整体结构完全匹配量产机型的装配要求，可覆盖从民用乘用车到工业固定动力的多场景使用需求，在保证结构强度的同时兼顾轻量化设计，能够承受高压缩比机型的爆发压力冲击，长期高负荷运转下仍能保持稳定的结构可靠性。
