重卡多轴垂置钢板弹簧悬架结构

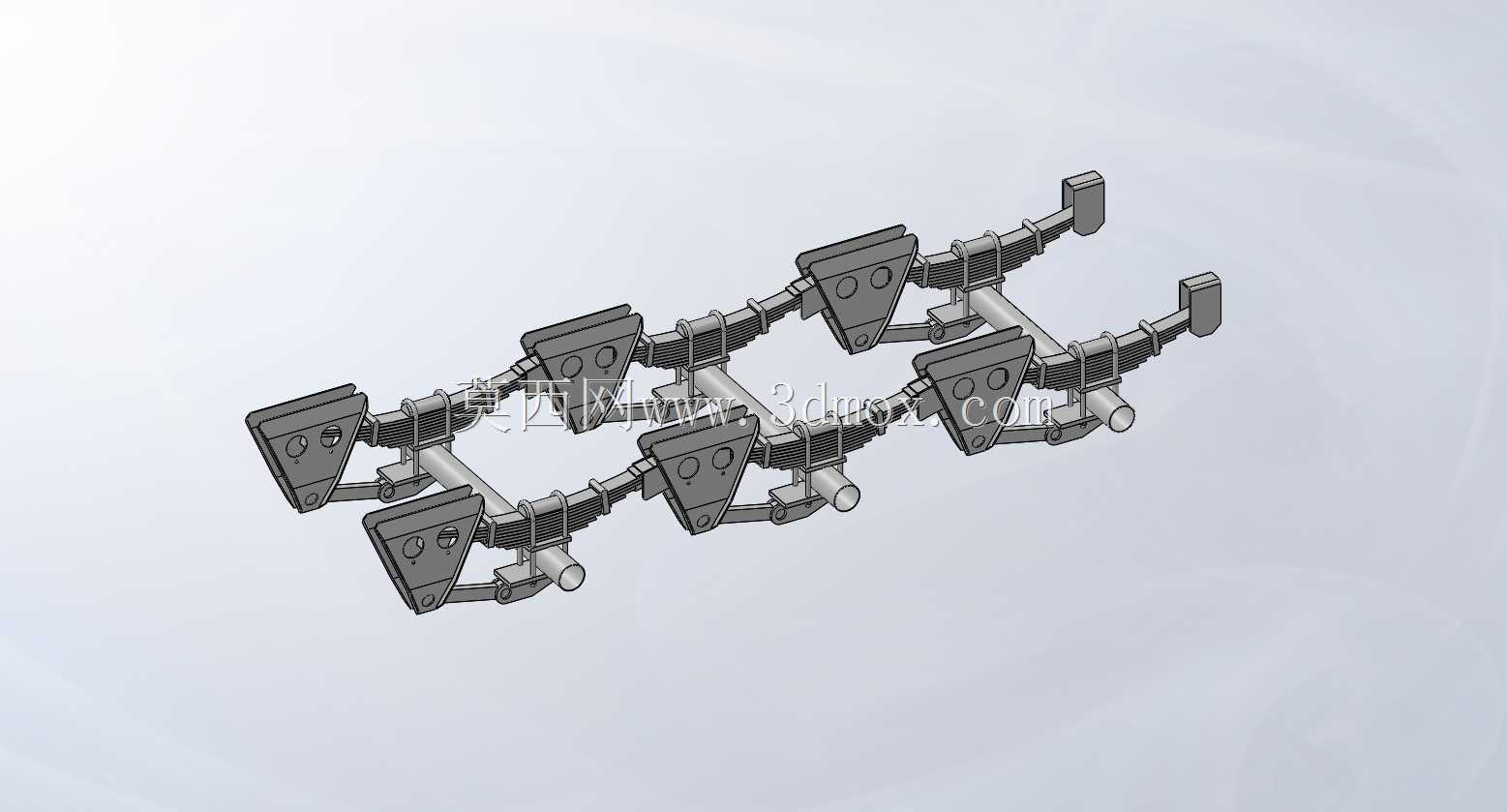

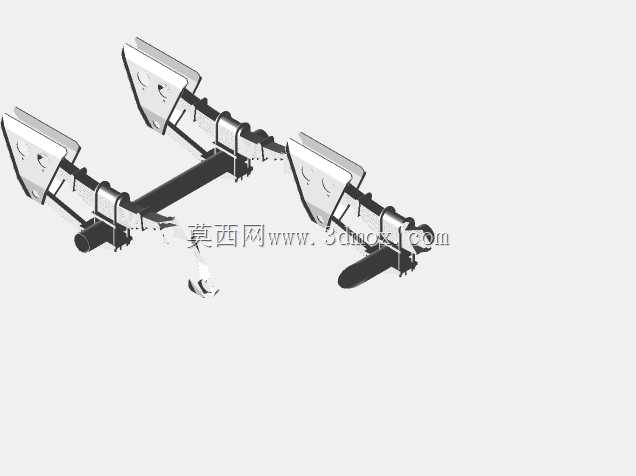

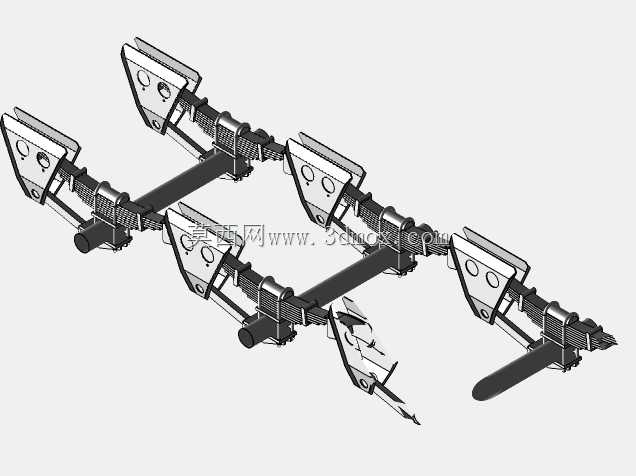

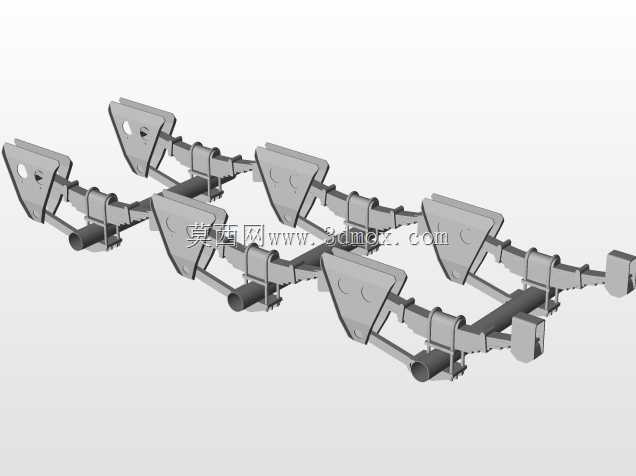

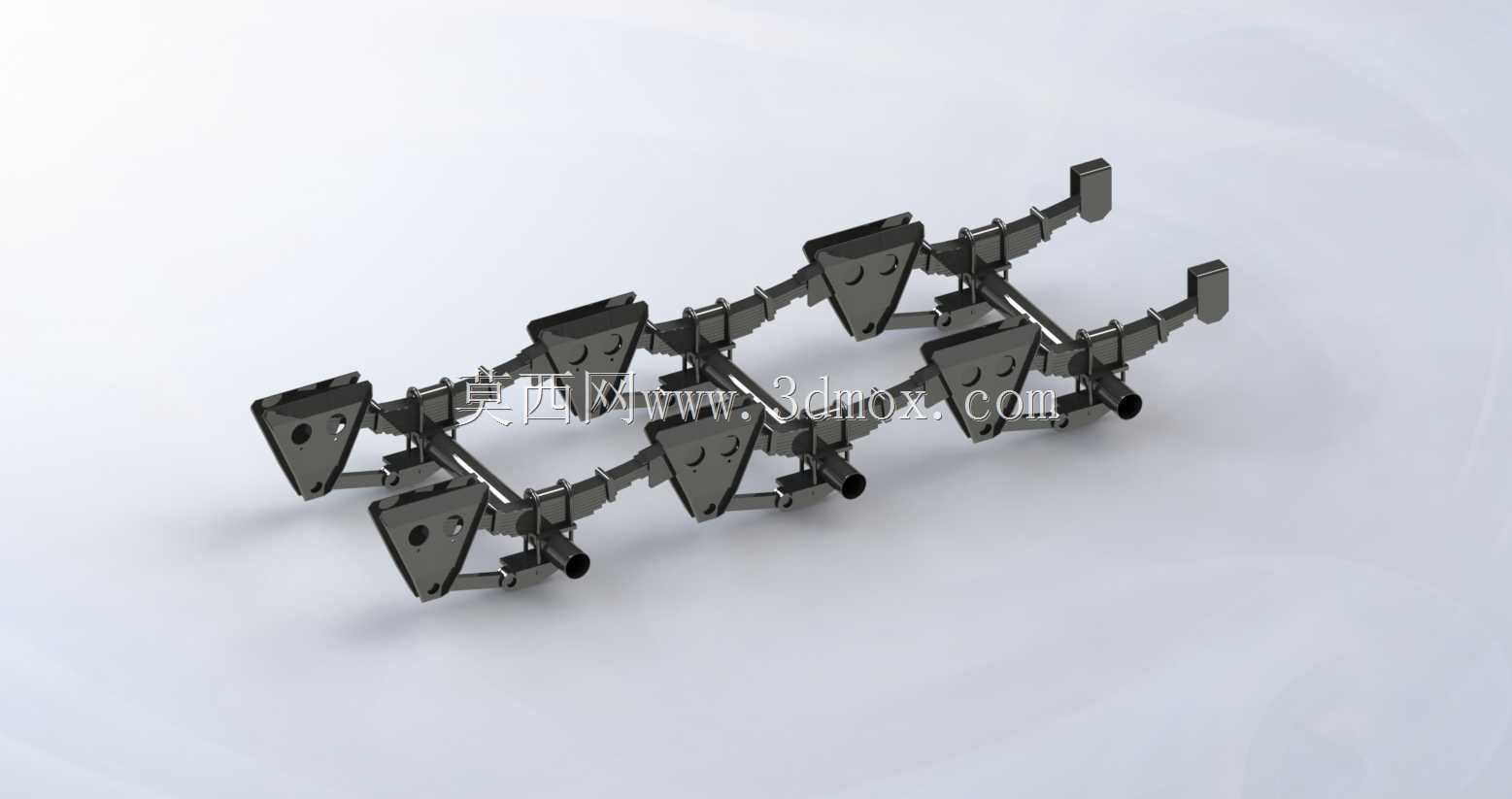

该结构为多轴重载货运车辆配套的车轴悬架总成，主要应用于重型卡车、多轴挂车、特种运输拖车等商用车辆的底盘行走系统，承担着车架与车桥之间的力传递与振动缓冲核心作用，是重载车辆底盘保障承载能力与行驶平顺性的关键部件。在实际运输场景中，这类多轴悬架常被用于总质量较大的货运车辆，通过多轴排布分散单轴载荷，满足重载运输时的轴荷法规要求，同时适配非铺装路面的复杂行驶工况，减少路面冲击对车架与所载货物的损伤。该悬架采用垂置钢板弹簧作为核心弹性元件，多组三角结构的弹簧座通过铰接支架与横向、纵向的连接梁组合，每侧对应车轴位置设置独立的弹簧安装位，通过铰接结构释放车轴在颠簸路面的跳动自由度，保证车轮与路面的有效贴合。设计过程中优先考虑重载工况下的结构强度，钢板弹簧叶片采用分层叠合的结构形式，可根据载荷变化产生不同程度的弯曲变形，兼顾空载时的平顺性与满载时的承载能力；各铰接位置预留了销轴安装空间，可匹配常规的衬套结构实现柔性连接，减少金属部件的刚性撞击磨损。从安装边界来看，该悬架底盘中心距为1000mm，相邻车轴轴距为1360mm，适配直径127mm的车轴安装，整体结构沿车辆纵向对称排布，安装点位与车架纵梁的连接位置符合主流重载商用车的底盘布局规范，可直接适配对应吨位的多轴车型底盘改装与配套设计。结构设计上充分考虑了多轴车辆的轴荷分配需求，通过均衡梁的结构联动相邻车轴的弹簧受力，在单轮遇到路面凸起或凹陷时，可将载荷快速分配到相邻车轴的弹簧组件上，避免单轴载荷瞬间超限，同时减少车架的扭转应力，提升底盘整体的使用寿命。各弹簧支架采用加强型三角结构设计，在钢板弹簧安装位设置了足够的承压面，可分散弹簧工作时的集中应力，横向连接梁采用空心圆管结构，在保证整体抗扭强度的同时降低结构自重，兼顾轻量化与可靠性需求。
