车用钢板弹簧静力学形变特性分析模型

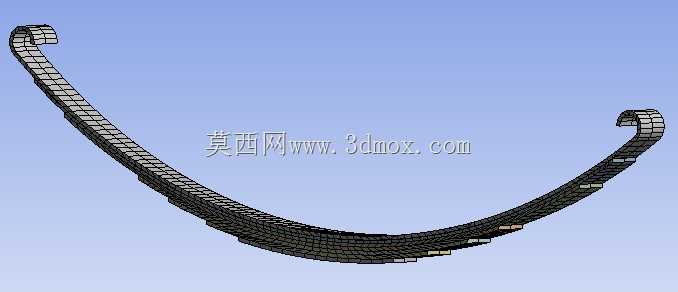

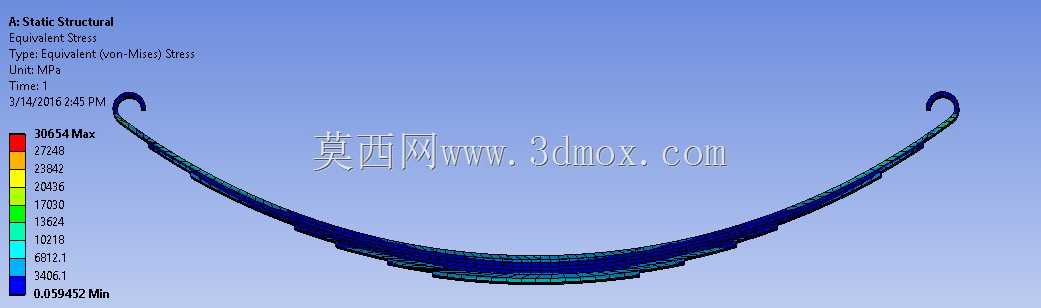

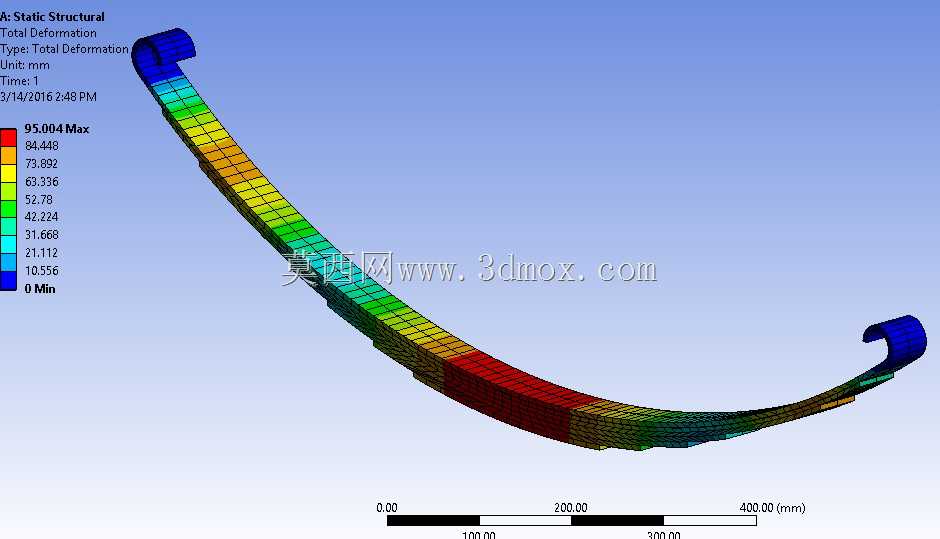

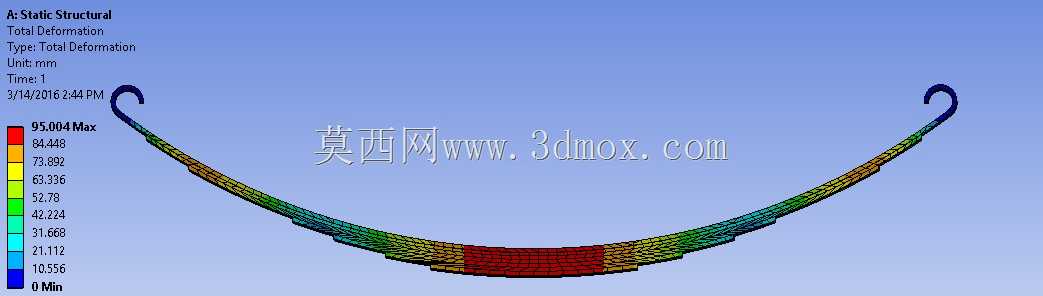

钢板弹簧作为商用车、非承载式车身乘用车悬架系统中应用极为广泛的弹性缓冲部件，长期承担着传递车身与车桥间各向作用力、缓冲路面冲击载荷、抑制行驶过程中车架弹跳的核心作用，在货运卡车、大中型客车、工程作业车辆、农用运输车辆的底盘结构中，是决定行驶平顺性、操控稳定性与部件使用寿命的关键结构件。本次构建的分析模型，围绕钢板弹簧实际装车后的受力工况展开，完整还原了多片叠合式钢板弹簧的弧形结构形态，模型总长度覆盖400mm量程范围，两端卷耳结构完全匹配实车吊耳与固定销的安装边界，可直接适配常规轻中型车辆的悬架安装空间，无需额外调整结构尺寸即可对接整车底盘的装配校核工作。从设计思路层面，模型充分考虑了钢板弹簧叠片间的接触受力特性，每片钢板的曲率、厚度、长度均按照实际等强度设计逻辑排布，从中心螺栓固定位置向两端卷耳处，叠片长度逐层递减，确保受力时各片钢板的应力分布尽可能均匀，避免局部应力集中导致的片间断裂、早期疲劳失效问题。模型通过静力学结构分析，直观呈现了钢板弹簧在额定载荷下的总形变分布规律，从两端卷耳位置到中部受载最大区域，形变位移量呈现梯度变化特征，最大形变区域集中在弹簧中部与车桥接触的承载位置，与实际装车后钢板弹簧“弯沉变形、两端舒展”的工作状态完全吻合。在实际应用场景中，这类分析模型可直接用于钢板弹簧的前期选型匹配、刚度调校、疲劳寿命预判工作，工程师可通过调整叠片数量、单片厚度、初始弧高参数，匹配不同车型的额定载重量、悬架偏频要求，避免传统实物试制反复测试带来的周期与成本损耗；同时模型呈现的应力分布云图，可帮助设计人员快速定位应力集中的薄弱位置，优化片端倒角、叠片间隙、夹紧结构的设计，减少实车运行中出现的片间磨损、断簧、异响等常见故障。从安装边界来看，模型两端卷耳的内径、中心定位孔的位置尺寸均遵循行业通用安装规范，可直接对接前悬架固定吊耳、后悬架活动吊耳的安装接口，中部承载面的宽度与弧度也匹配常规车桥弹簧座的安装尺寸，能够直接用于整车底盘的装配干涉校核，验证弹簧在极限压缩、极限拉伸工况下与周边车架、减震器、制动管路的间隙是否满足设计要求，为悬架系统的整体布局设计提供可靠的参考依据。
