轻型单轴栏板货运汽车拖车结构设计

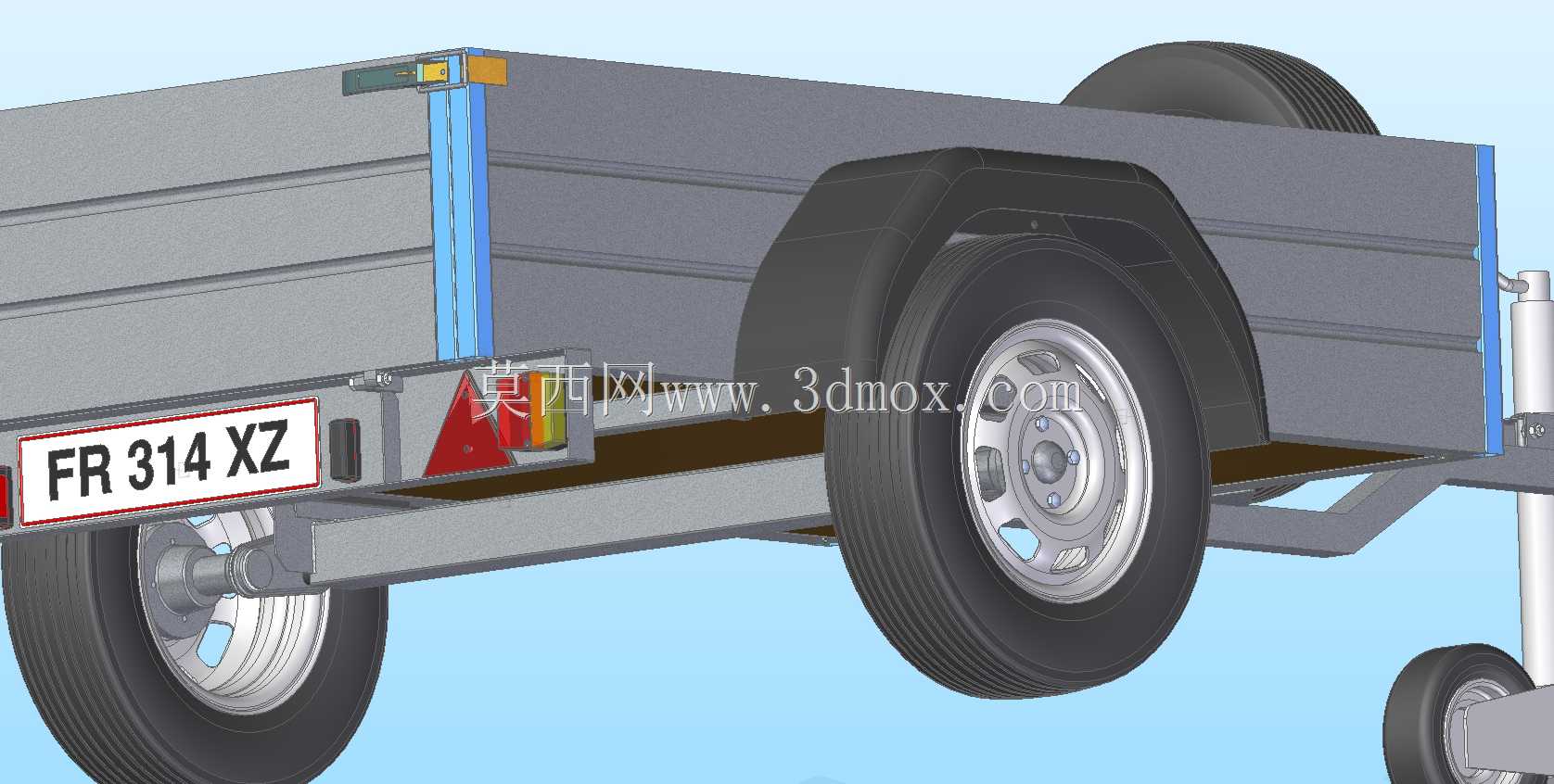

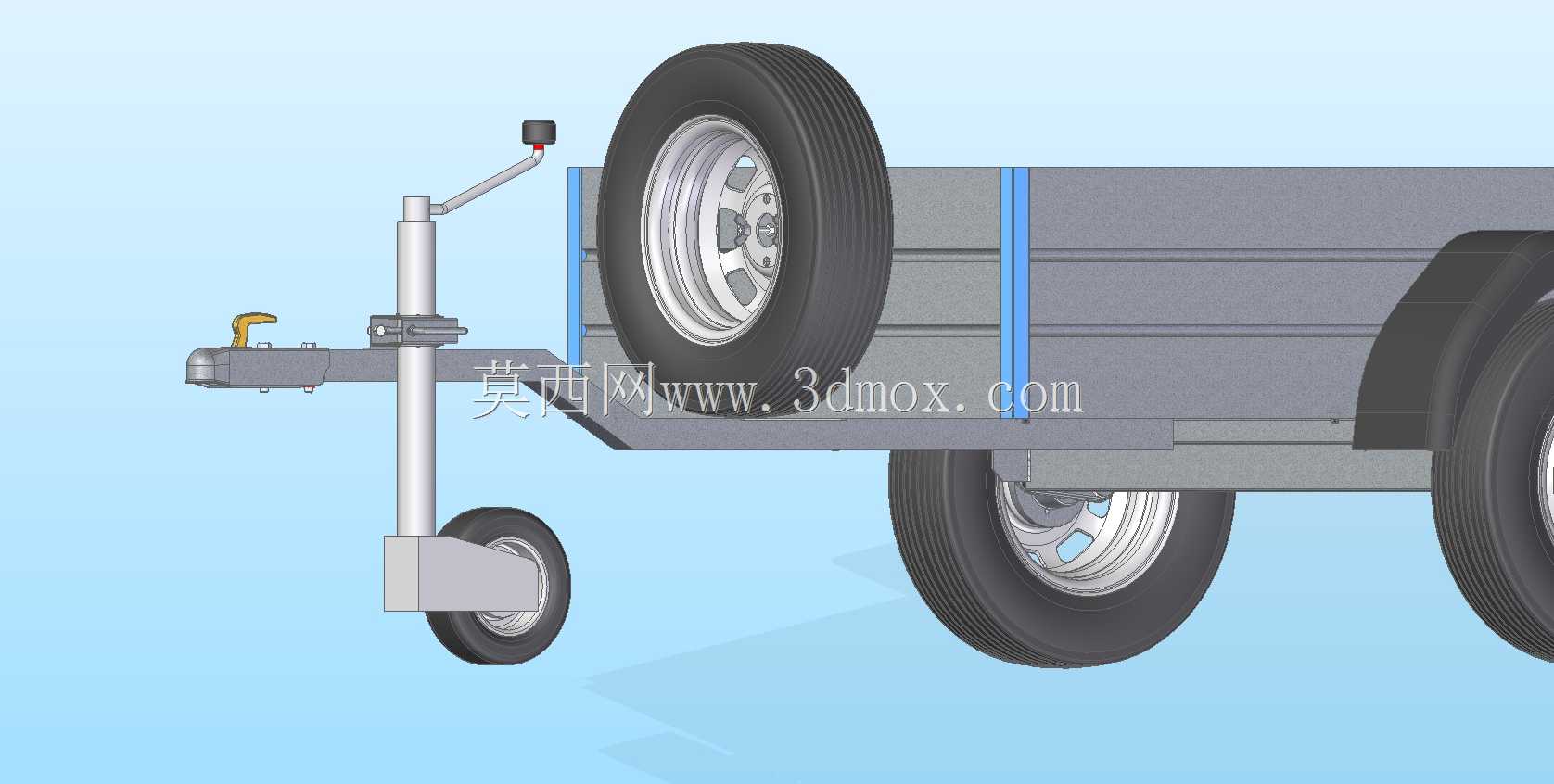

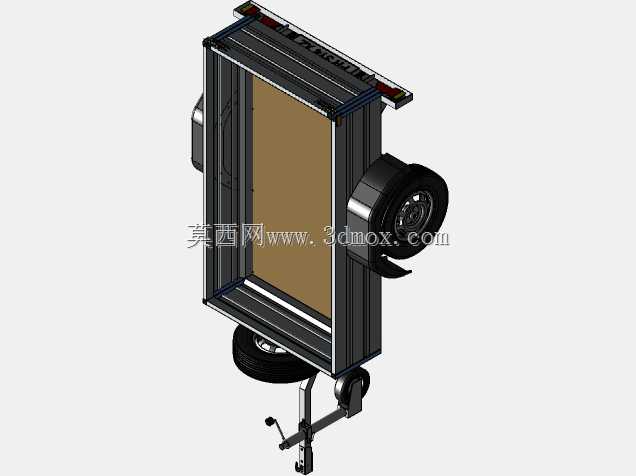

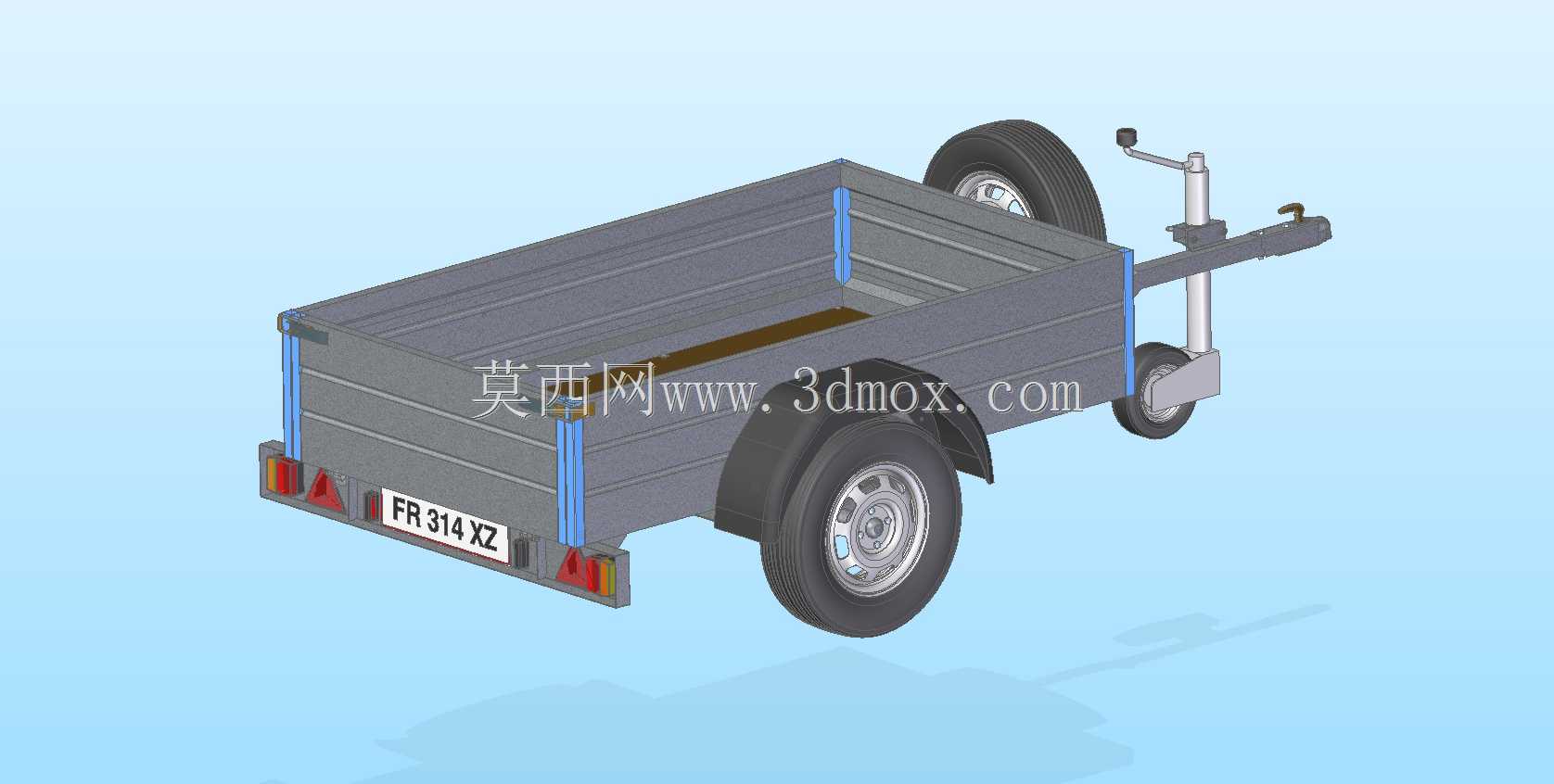

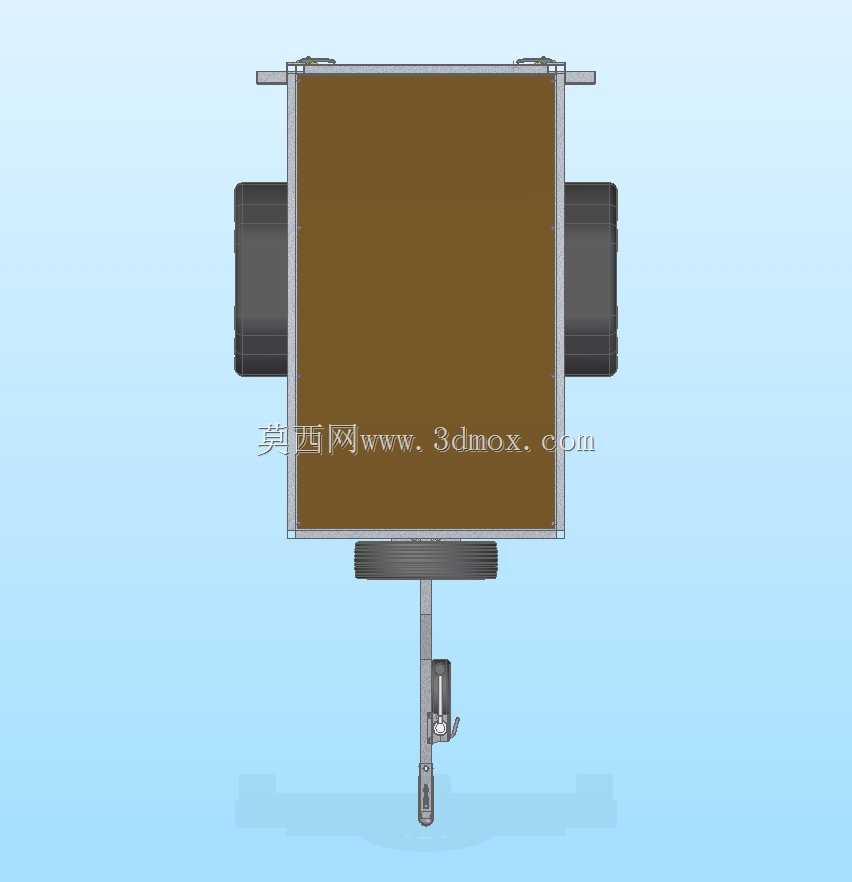

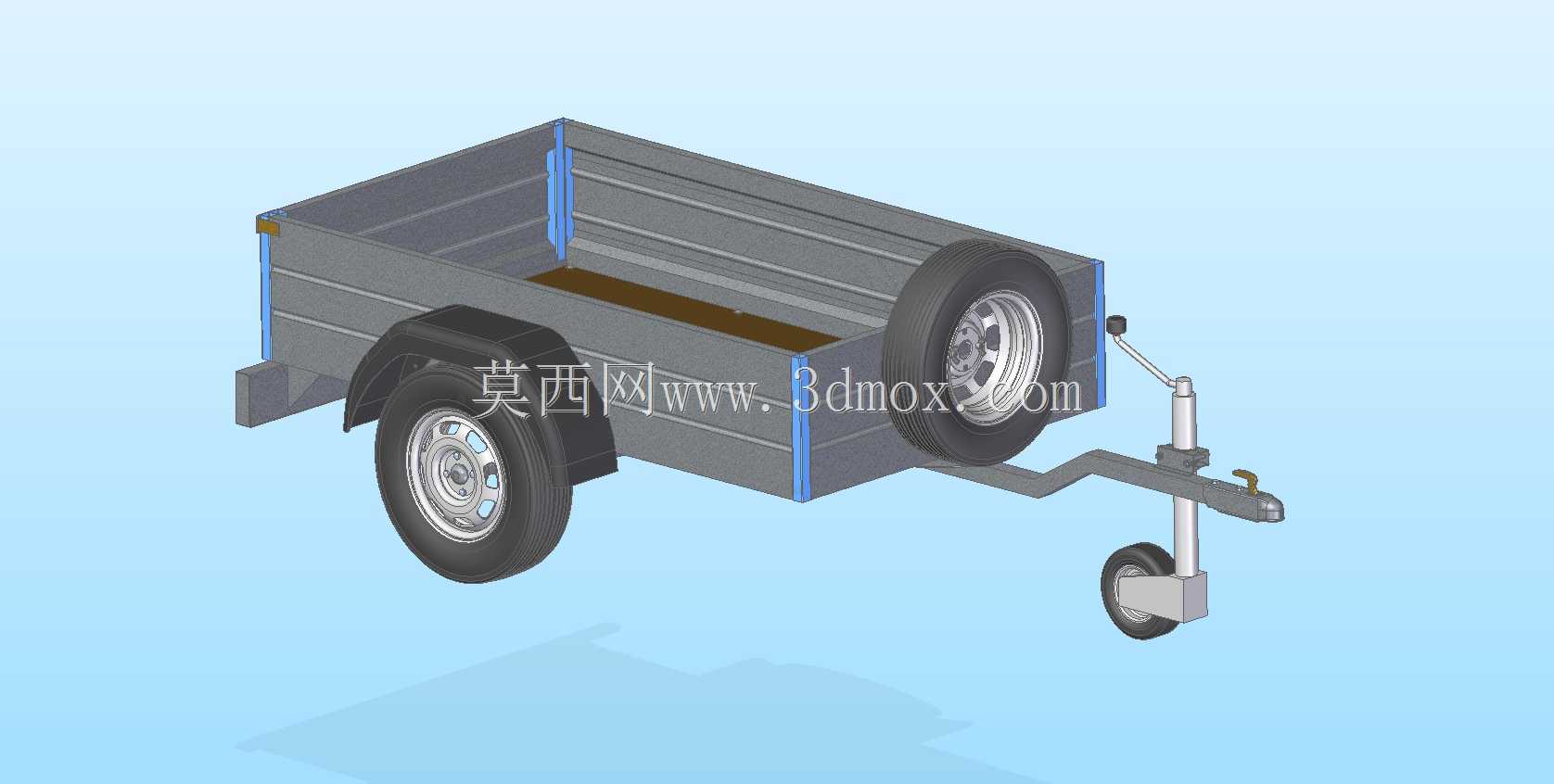

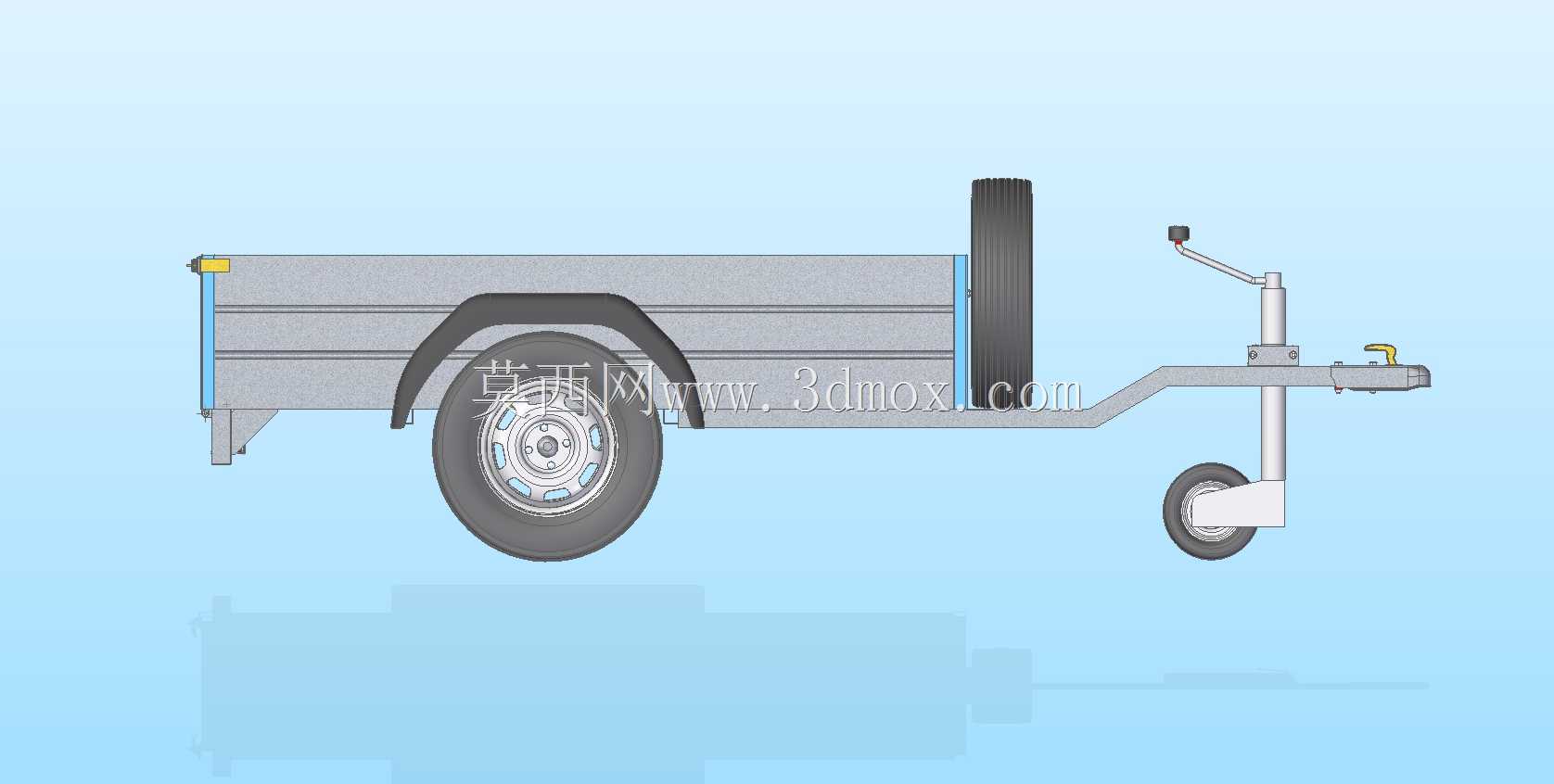

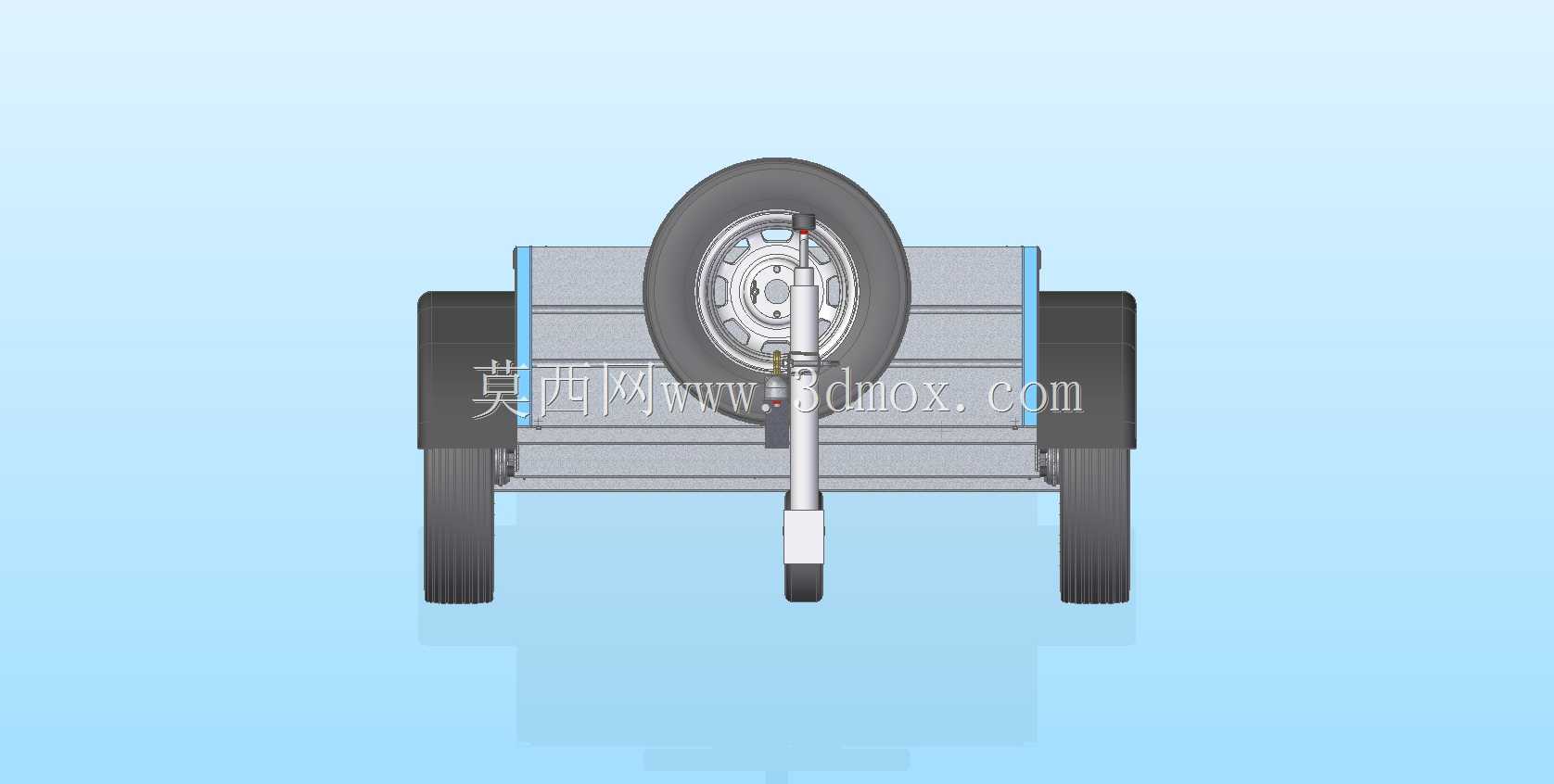

这款轻型单轴栏板拖车是面向城乡短途零散货运、农机具转运、户外作业物料配送场景开发的拖挂设备，主要适配家用SUV、轻型皮卡等具备拖挂资质的乘用车，可满足个体商户、农户、户外作业团队小批量货物转运的实际需求，无需大型货运车辆即可完成常规载重的物料运输，大幅降低零散货运的出行成本与调度难度。从实际用途来看，该拖车可承载袋装农资、建筑装修辅料、户外露营装备、小型农机具等多种货品，栏板式的货厢结构能够避免零散货物在运输过程中滑落，同时侧边栏板支持拆卸，在搬运大件规整物料时可放平拓展装载空间，适配不同形态货品的装载需求。功能设计上，整车采用单轴承重布局，配备专用橡胶扭力悬架，能够过滤非铺装路面的颠簸震动，避免运输过程中货品因剧烈震动出现磕碰损坏；前端设置可调节高度的牵引连接机构，适配不同离地高度的牵引车后拖钩，连接部位带锁止结构，可防止行驶过程中拖挂意外脱开，驻车支腿可在脱离牵引车时稳定支撑整车，避免拖车前倾或侧翻；货厢侧边设置外挂式备胎架，将备胎外置不占用货厢内部装载空间，同时方便爆胎时快速更换；轮拱采用弧形全包结构，可阻挡行驶过程中车轮带起的泥水飞溅到货厢内部，保持货品清洁。设计思路层面，整车优先兼顾轻量化与结构强度，车架采用矩形钢管焊接成型，在保证承重能力的前提下降低整备质量，减少牵引车的动力损耗与油耗；栏板采用压型钢板制作，板面设置加强筋提升抗变形能力，长期装载重物也不易出现栏板弯折变形的问题；尾灯、反光标识等安全部件均按照道路行驶规范布置，满足公开道路拖挂行驶的安全要求。尺寸边界方面，货厢内部长度为2000mm、宽度为1000mm、栏板高度为400mm，常规状态下额定装载重量可达550kg，整备自重仅200kg，车辆总重控制在750kg以内，符合多数地区小型乘用车拖挂轻型挂车的法规要求；轮胎采用165/70R13规格，配套4孔安装的钢制轮辋，轮孔节圆直径100mm，适配市面多数轻型挂车通用轮辋配件，后期维护更换成本极低；尾板支持180度翻转放平，装卸货物时可作为延伸跳板，方便小型手推车、轮式设备直接推上货厢，大幅降低装卸作业的劳动强度，侧边栏板采用弹簧锁止固定结构，开合操作无需额外工具，单人即可快速完成栏板的锁止与解锁操作。
