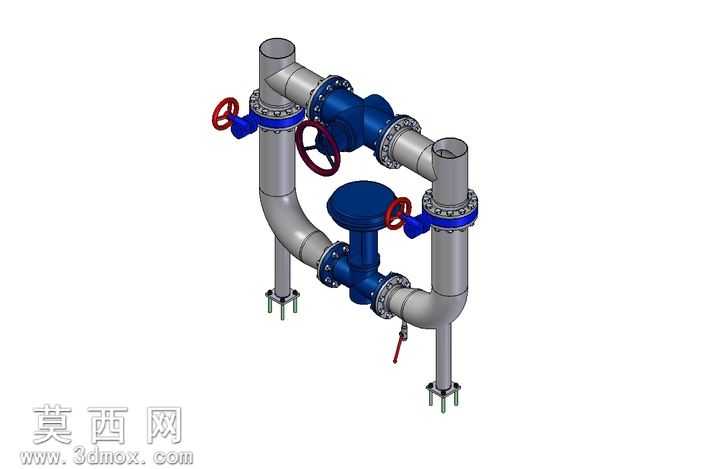

DN200管路控制切断阀组三维结构设计

本模型为DN200规格管路控制单元的三维设计成果，建模阶段严格遵循工业管路设计规范，以等径金属管路为主体框架，搭配多组不同功能的控制阀门完成整体结构搭建。建模过程中首先完成管路走向的拓扑规划，采用90度弯管完成垂直与水平管路的平滑过渡，所有管路接口处均按照法兰连接标准设计带螺栓孔的法兰盘结构，精准还原法兰密封面、螺栓定位孔的细节特征，保证管路拼接的装配合理性。阀门部分分别设计了主路切断阀、手动旁路控制阀以及低位泄放阀三类功能部件，每类阀门均还原了阀体铸造轮廓、手轮操作结构、阀杆传动部位的细节，手轮部分采用红色醒目标识材质，阀体采用深蓝色涂装材质，金属管路采用银灰色哑光金属材质，不同部件的材质区分清晰，既符合工业现场的实际配色规范，也能在渲染效果中直观区分不同功能模块。模型同时还原了管路底部的锚固支撑结构，每根垂直落地管路的末端都设计了带膨胀螺栓的固定支座，还原支座的地脚板、螺栓杆、锁紧螺母的细节，保证整个阀组安装固定结构的完整性。设计思路上围绕管路流体控制的核心功能，主路大口径阀门负责主通路的通断控制，旁路小口径阀门实现手动旁通调节功能，低位小阀门负责管路检修时的泄流排空，整体管路走向紧凑合理，在有限空间内完成多类控制功能的集成，所有部件的装配关系完全符合实际工业管路的安装逻辑，不存在干涉错位问题，法兰对接位置、阀门与管路的连接位置均做了同轴度校验，可直接用于管路布局演示、安装培训、方案评审等场景，渲染阶段采用柔和的工业环境光，突出金属材质的质感与阀门部件的结构轮廓，让整个阀组的结构层次清晰可辨。
