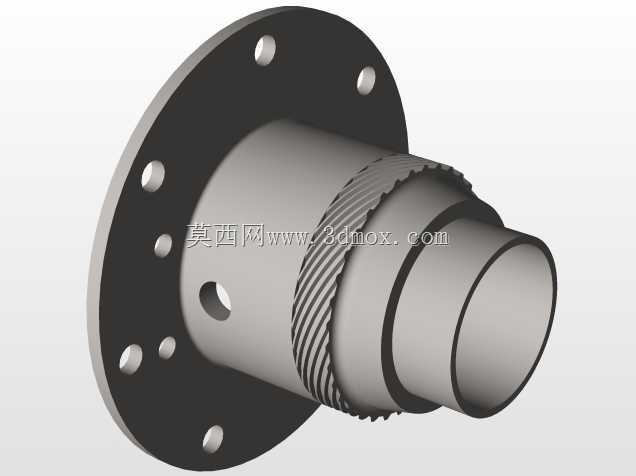

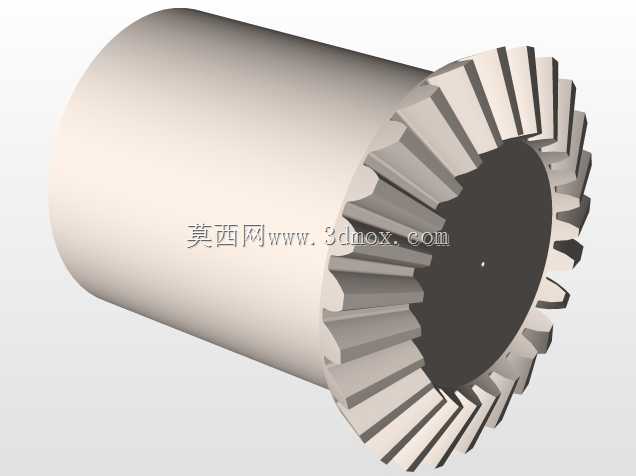

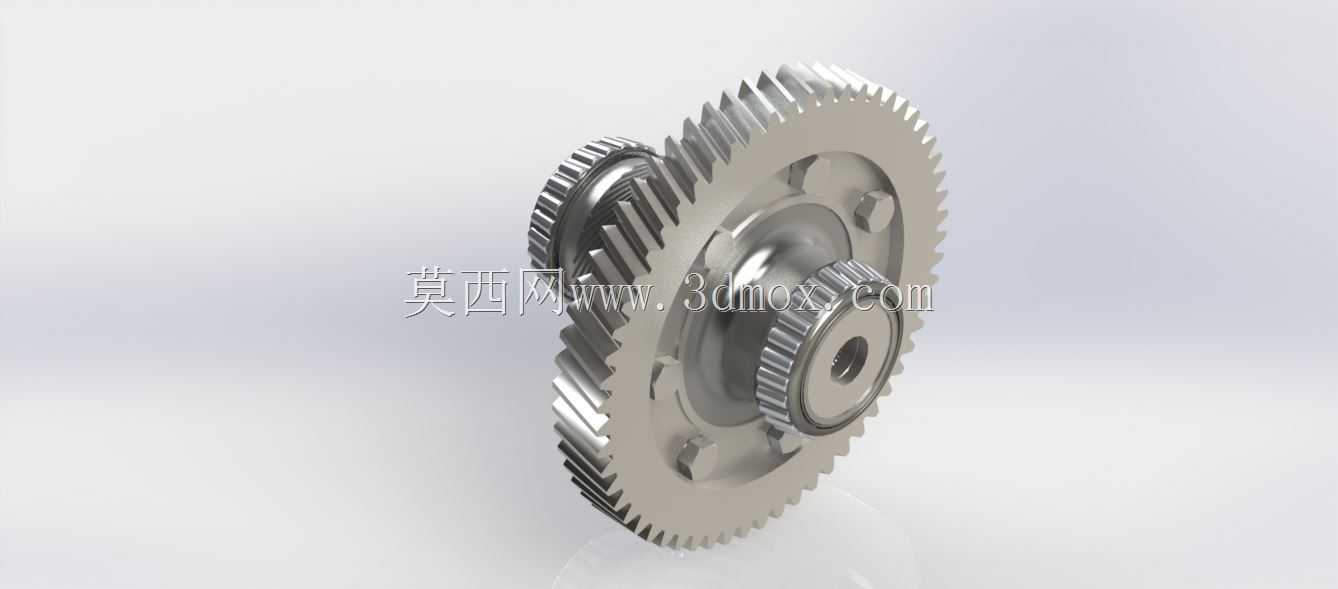

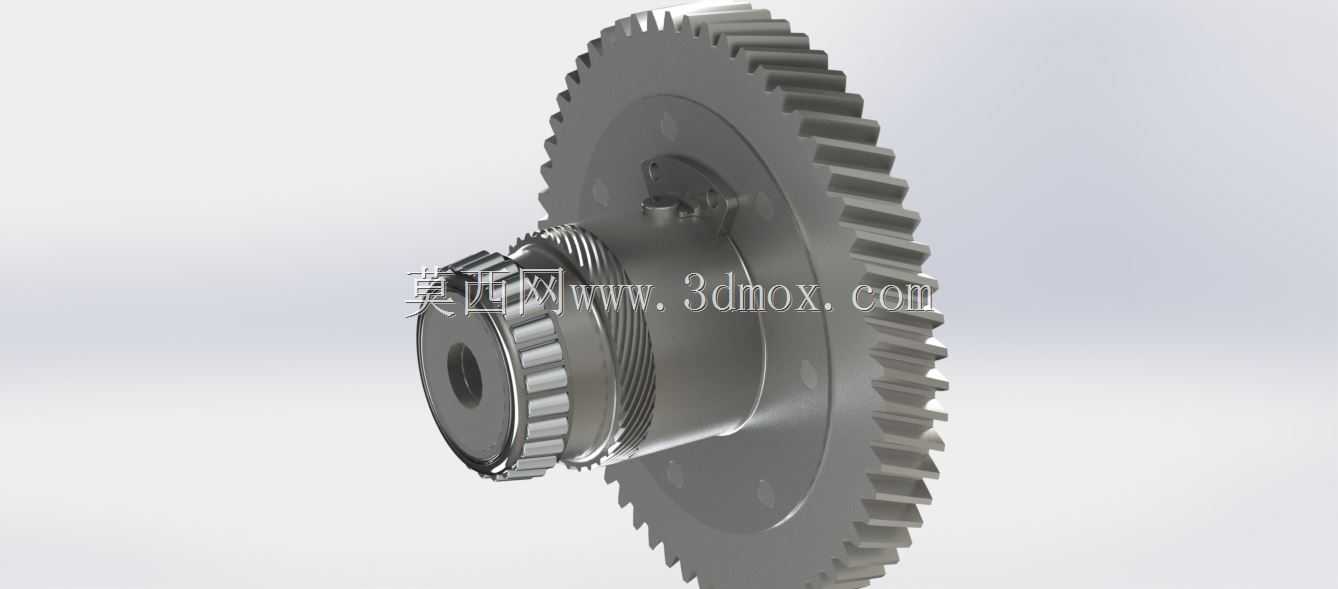

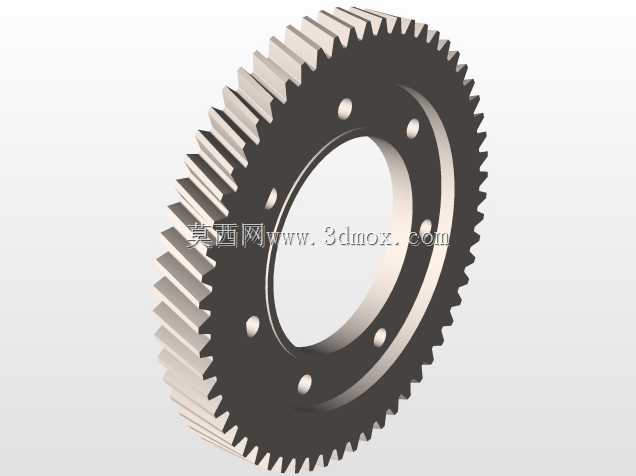

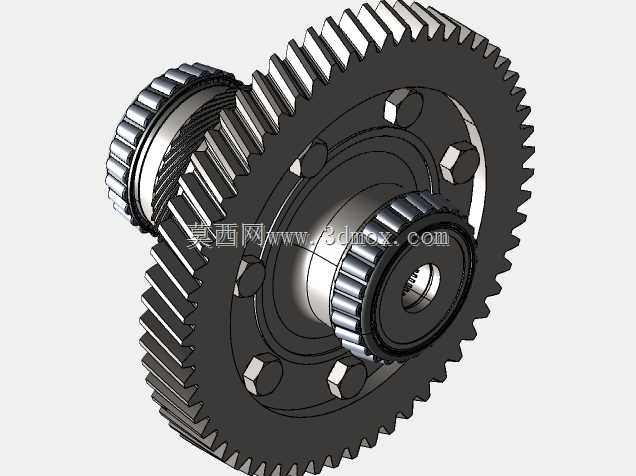

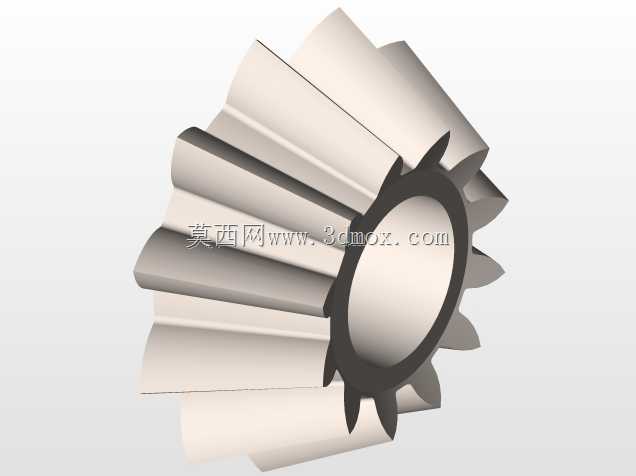

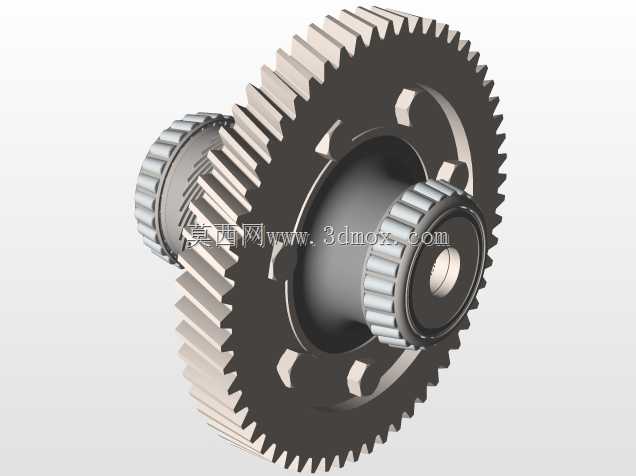

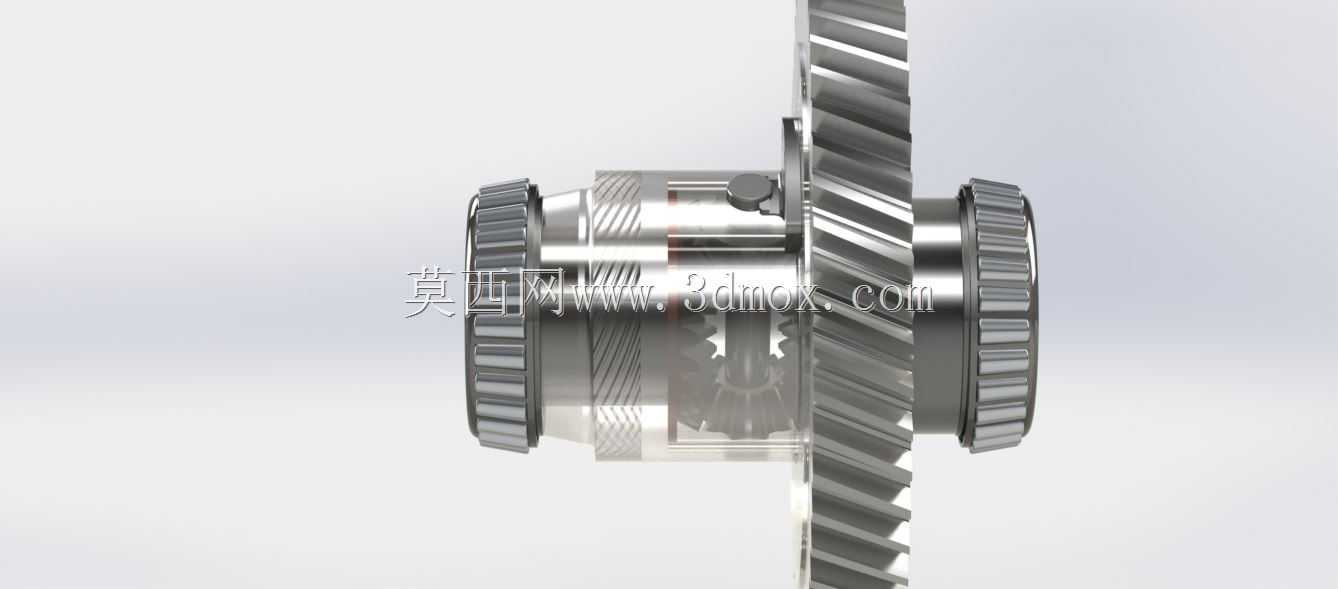

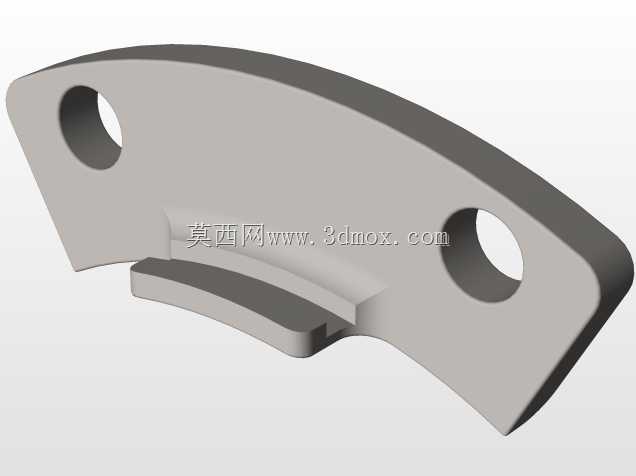

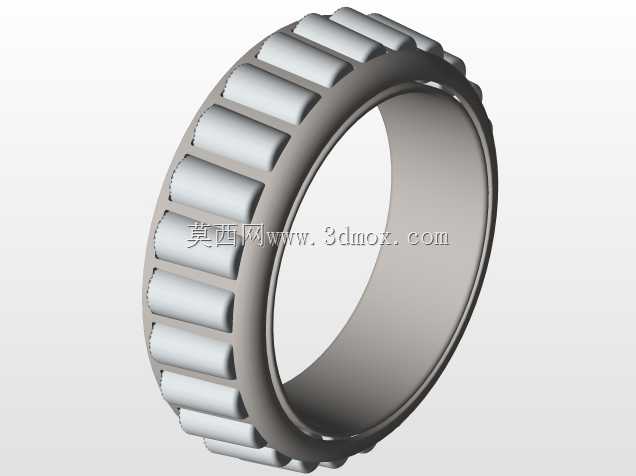

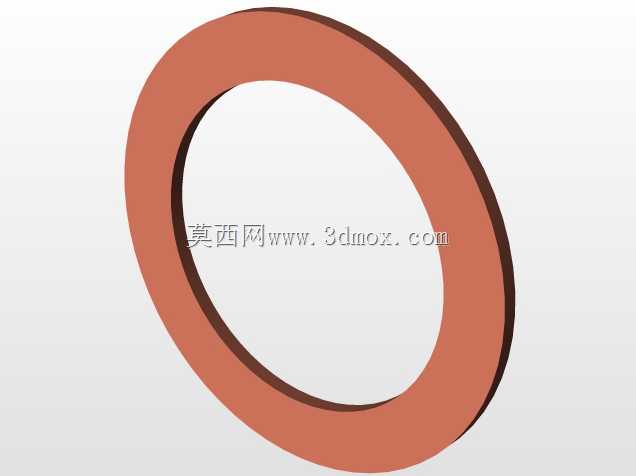

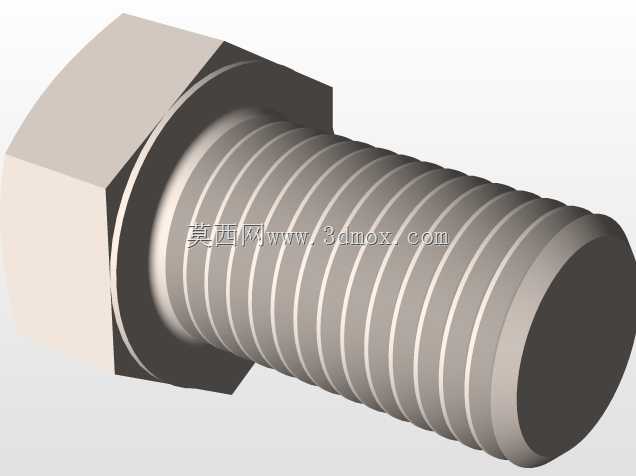

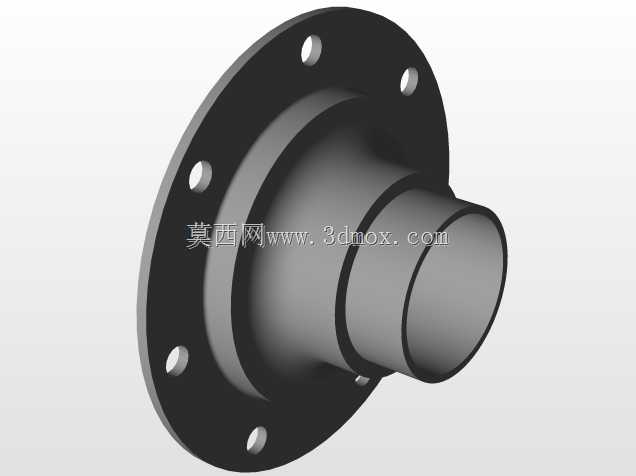

该差速器齿轮组是汽车传动系统中的核心执行部件,主要应用于乘用车辆、轻型商用车辆的驱动桥总成中,承担着车辆行驶过程中两侧驱动轮差速传动的核心功能,能够在车辆转弯、颠簸路面行驶时,自动调整左右驱动轮的转速差,避免轮胎出现拖滑、异常磨损的问题,同时保障车辆转向过程的平顺性与操控稳定性,是保障车辆动力传递与行驶安全的关键机械结构。整套齿轮组采用同轴嵌套式布局设计,主减速大齿圈与差速器壳体采用一体化定位结构,大齿圈采用斜齿啮合设计,相比直齿结构具备更高的啮合重合度,传动过程中冲击更小、噪音更低,能够承受更大的扭矩输入,适配常规家用车型150-300N·m的动力输出需求。内部行星齿轮与半轴齿轮采用锥齿直齿啮合结构,四个行星齿轮均匀分布在十字行星轴上,能够在动力输入时根据两侧车轮的行驶阻力自动分配扭矩,当车辆直线行驶时,行星齿轮随差速器壳体整体公转,不发生自转,两侧半轴齿轮转速保持一致,动力均匀传递至两侧车轮;当车辆转弯时,内侧车轮行驶阻力增大,行星齿轮在公转的同时发生自转,自动降低内侧半轴齿轮转速、提升外侧半轴齿轮转速,实现两侧车轮以不同转速滚动,避免轮胎与地面发生滑动摩擦。在设计过程中,整套齿轮组的安装边界充分适配常规前驱横置变速箱、后驱驱动桥的安装空间要求,大齿圈分度圆直径根据传动比需求设定,齿圈端面预留有与差速器壳体连接的螺栓定位孔,孔位分布采用等角度圆周布局,保障连接受力均匀;内部半轴齿轮的内花键参数匹配常规车型半轴的花键规格,行星齿轮轴的安装孔位与差速器壳体的定位轴径采用过盈配合设计,避免传动过程中出现轴体窜动。所有齿轮的齿面均采用渐开线齿形设计,齿顶预留有合理的修缘量,能够降低啮合过程中的应力集中,提升齿轮的使用寿命,齿轮啮合侧隙控制在合理区间,既避免侧隙过小导致传动卡滞、热胀咬死,也避免侧隙过大导致传动冲击、反向空程过大。整套结构的外形轮廓充分考虑整车底盘的布置空间,外圆无突出尖锐结构,所有棱边均做倒角处理,既方便装配过程中的部件对位,也避免装配过程中出现磕碰划伤,同时能够减少运转过程中的润滑油搅动阻力,提升传动效率。
