直列四缸往复式内燃发动机结构

　　在乘用车动力总成、小型工程机械动力单元的配套开发环节，直列四缸往复式内燃机是应用覆盖面最广的动力构型之一，本次呈现的结构模型完整还原了该类动力单元的核心运动组件与装配关系，可直接用于动力系统原理演示、新机型开发的结构参考、以及职业院校汽修与机制专业的教学演示场景。从实际工程落地的角度看，这类1.8L排量级的四缸机型，普遍适配紧凑型家用轿车、小型四驱作业车辆、以及固定式发电机组的动力源，其动力输出特性兼顾了低转速扭矩储备与高转速功率延伸，能够覆盖日常通勤、轻载作业、固定设备驱动等多类工况的使用需求。

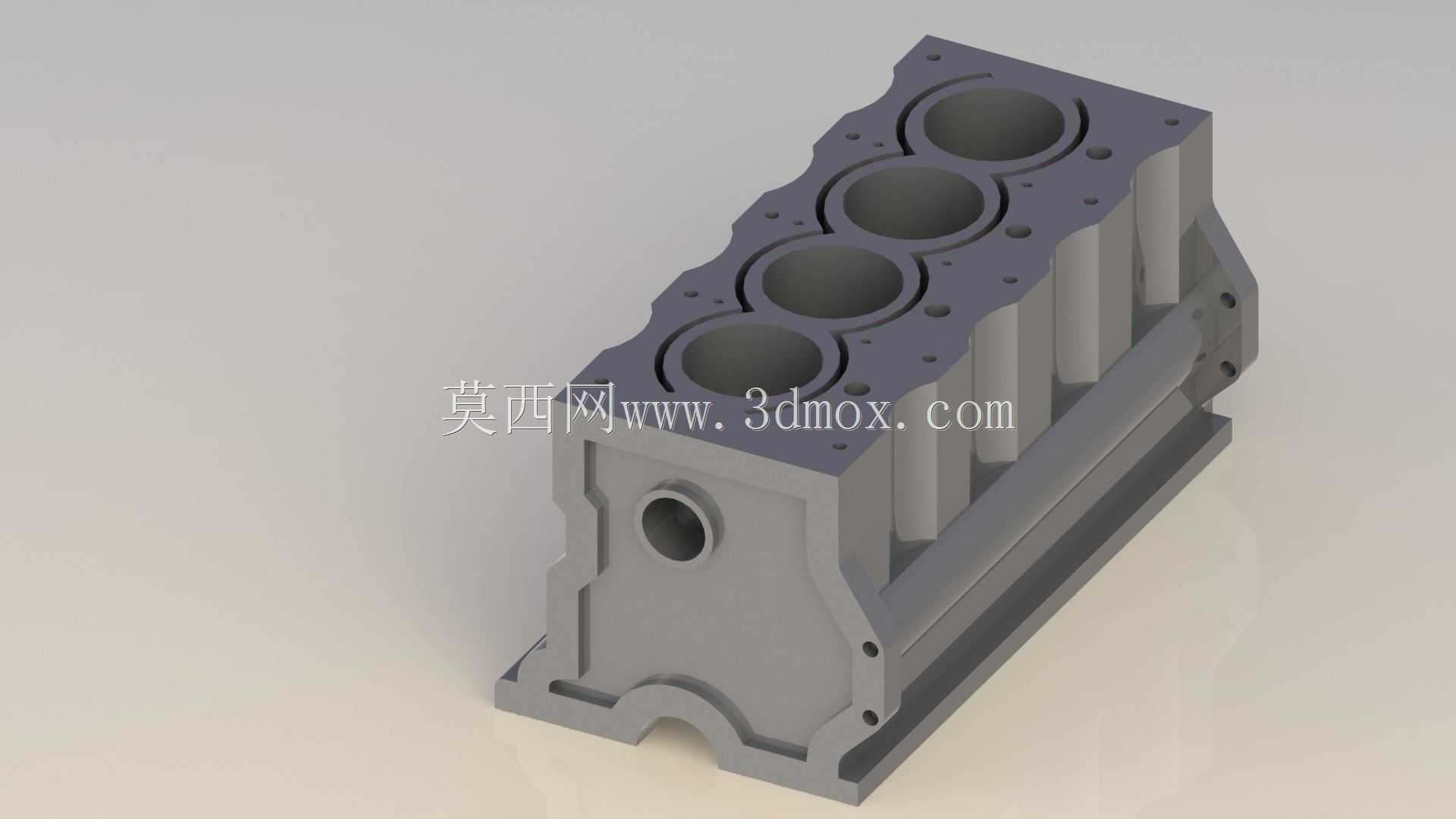

　　模型的设计思路完全遵循量产机型的工程逻辑，没有做夸张的艺术化简化，核心的曲柄连杆机构、活塞组件、气缸排布关系都按照实际装配约束搭建：四个气缸采用直列排布方式，缸心距保持统一的等距设计，这种排布方式能够最大限度缩短发动机整体长度，降低缸体铸造的工艺难度，同时也能平衡曲轴的旋转惯性力，减少整机运行过程中的一阶振动，不需要额外加装体积过大的平衡轴机构，就能满足民用动力设备的NVH控制要求。从尺寸边界来看，该机型气缸直径设定为80mm，活塞工作行程为90mm，总排量1809cc，这个缸径行程比属于长行程设计取向，更侧重低转速区间的扭矩输出，适配车辆起步、轻载爬坡这类需要大扭矩输出的工况，对应的整机横向安装尺寸控制在紧凑区间，能够适配横置前驱、纵置后驱等不同车型的动力舱布局要求，不需要对动力舱结构做大幅度的定制化修改，降低了整车匹配的工程难度。

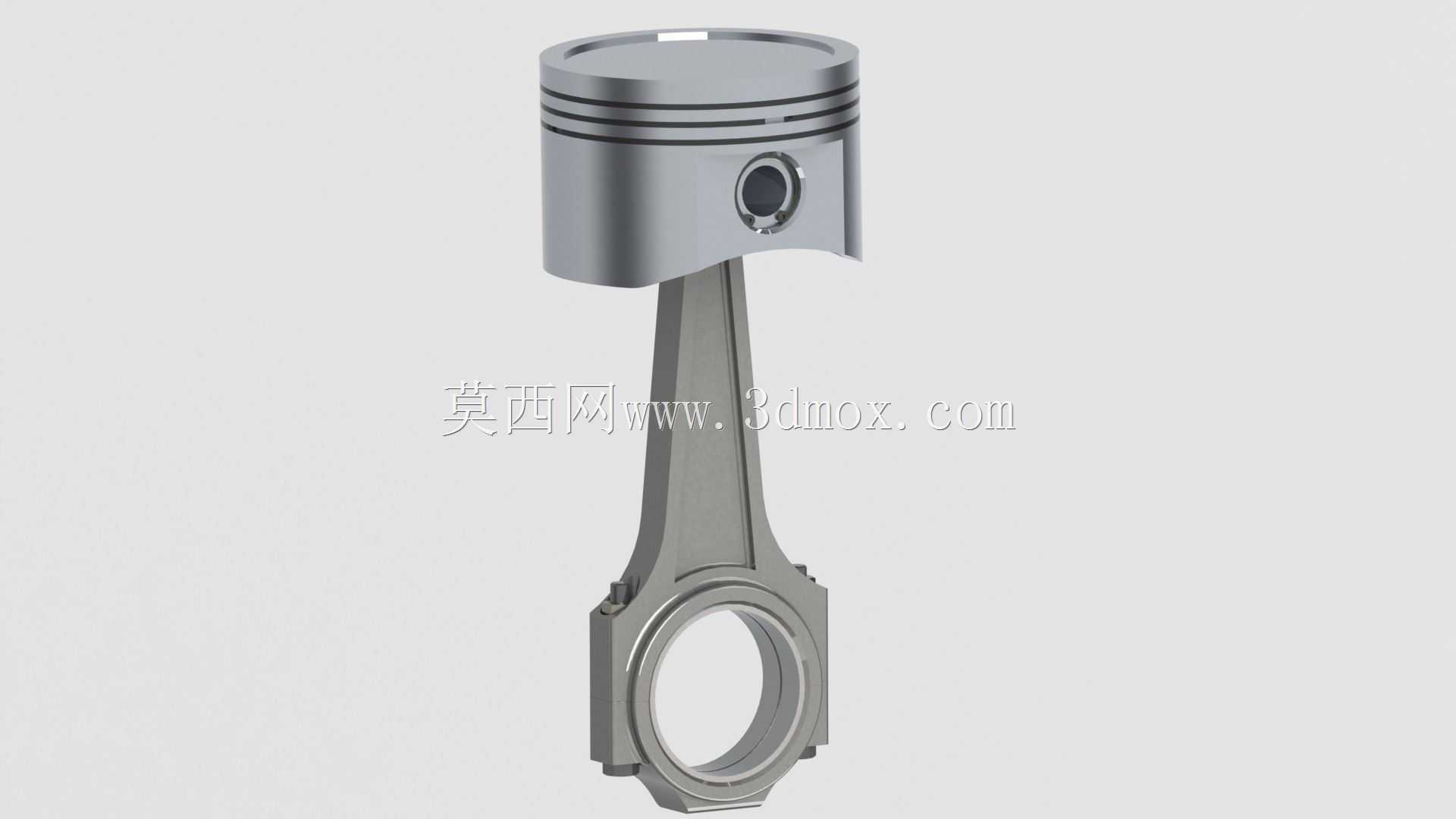

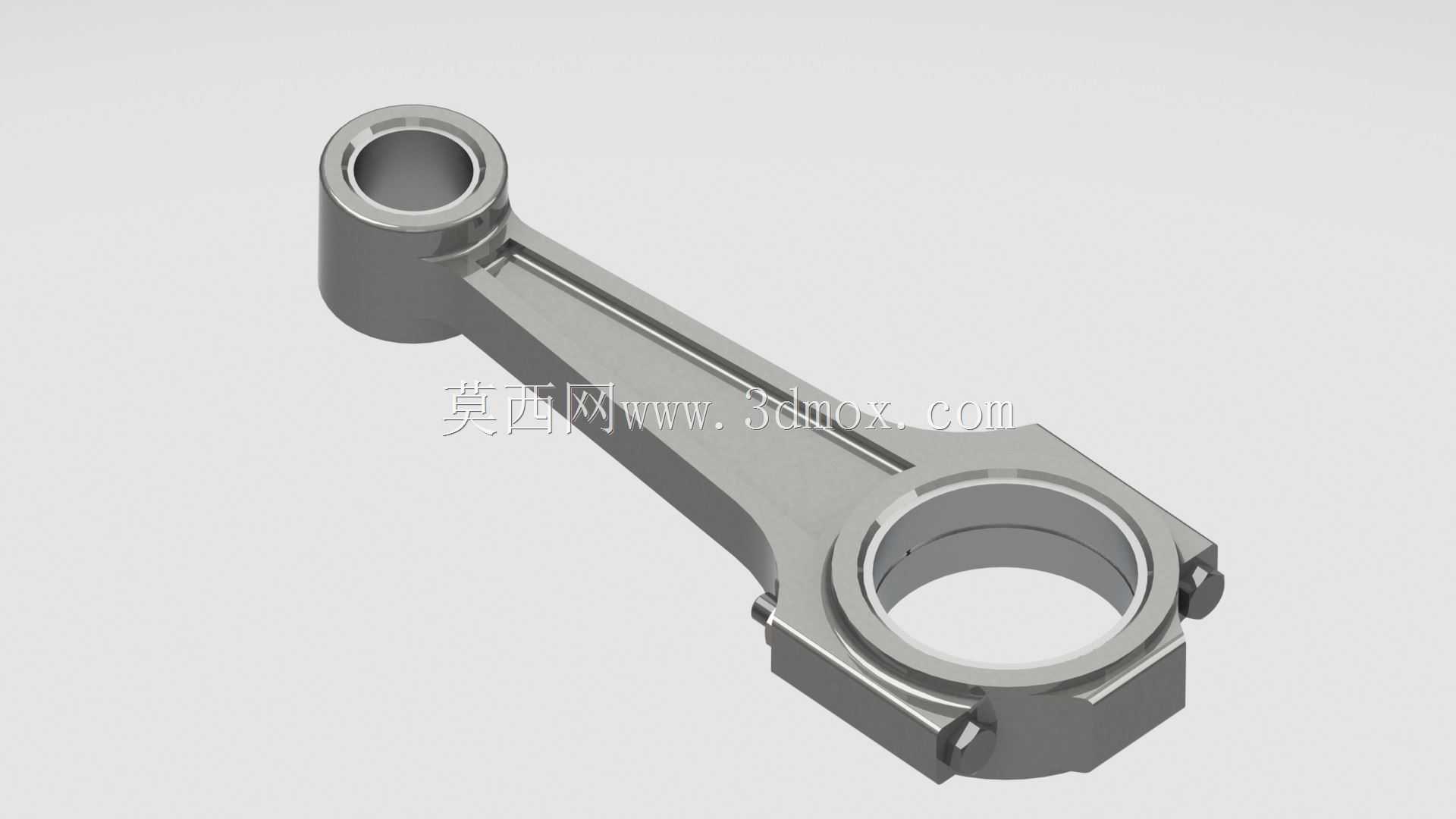

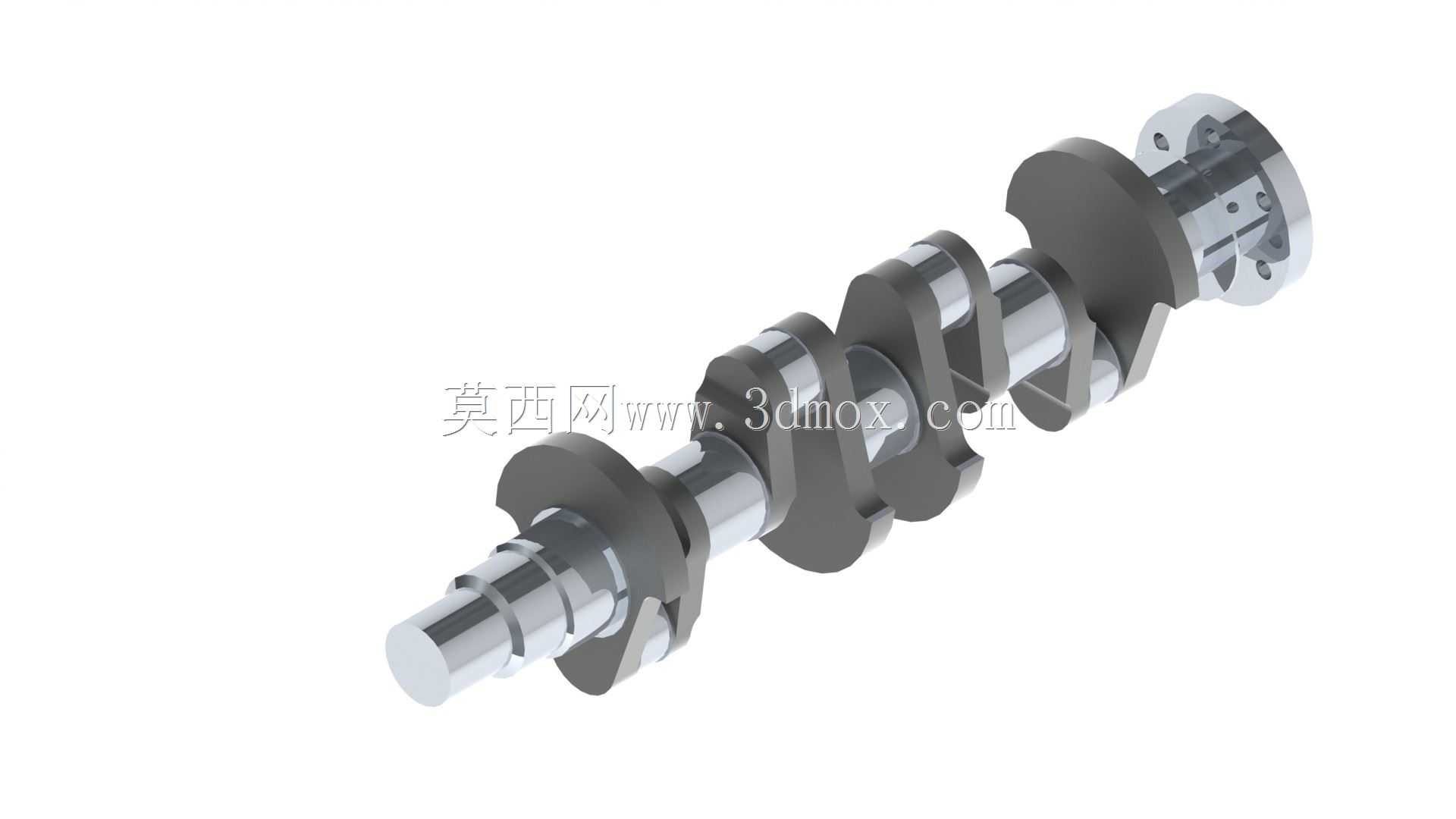

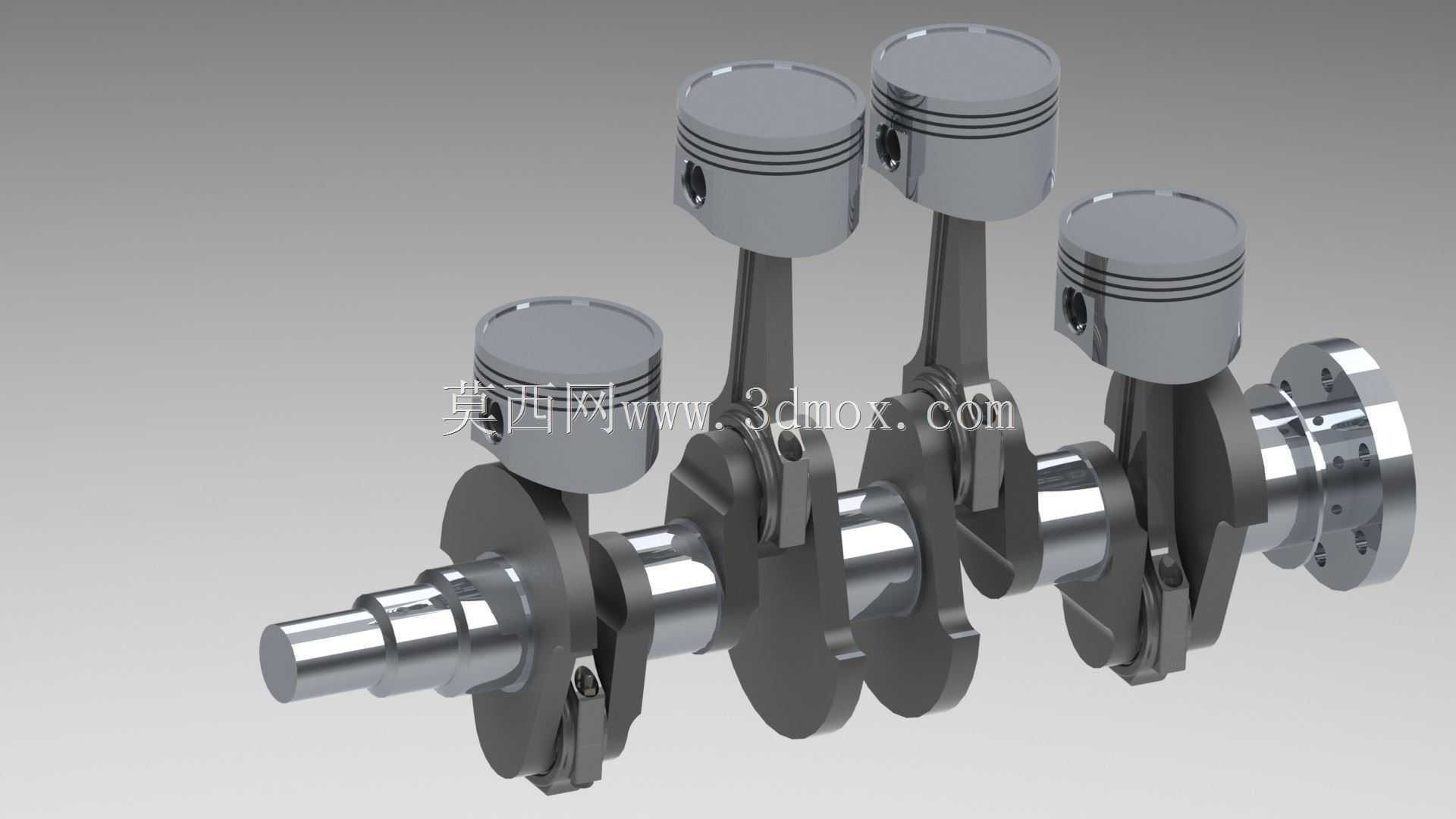

　　结构细节上，模型完整还原了活塞与连杆的连接关系、连杆轴颈与曲轴的配合结构，每个活塞都配套了对应的活塞销、卡环结构，活塞环的安装槽位也做了清晰的结构表达，能够直观展示活塞在气缸内做往复直线运动、通过连杆推动曲轴做旋转运动的完整动力传递路径。在实际的设备选型匹配中，这类四缸机型的安装悬置点通常布置在缸体两侧的加强筋位置，模型对应的结构区域也预留了符合工程习惯的安装位特征，能够帮助设计人员快速理解动力总成与车架、副车架之间的连接逻辑，避免在整车布置阶段出现安装干涉、悬置点强度不足的问题。

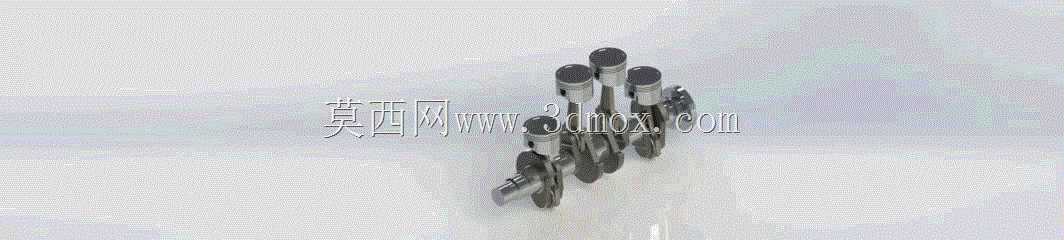

　　不同于大排量多缸机型，直列四缸结构的零部件通用化程度更高，缸体、缸盖、曲轴、连杆等核心部件的加工工艺成熟，后期维护成本更低，这也是该构型能够在民用动力领域长期占据主流的核心原因。模型在搭建过程中，特意保留了各运动部件之间的合理装配间隙，没有出现组件干涉、运动副错位的问题，能够直接用于运动仿真演示，直观展示四缸发动机的点火顺序对应的活塞运动相位差，帮助设计人员快速理解配气机构、曲柄连杆机构的运动配合逻辑。对于从事动力总成开发、整车布置、汽修教学的从业者来说，这类还原度较高的结构模型，能够有效减少前期方案论证阶段的重复建模工作量，也能作为结构合理性校验的参考基准，快速排查自身设计方案中存在的机构干涉、尺寸边界不合理等常见工程问题。
