仿生四足步行机械机构三维设计

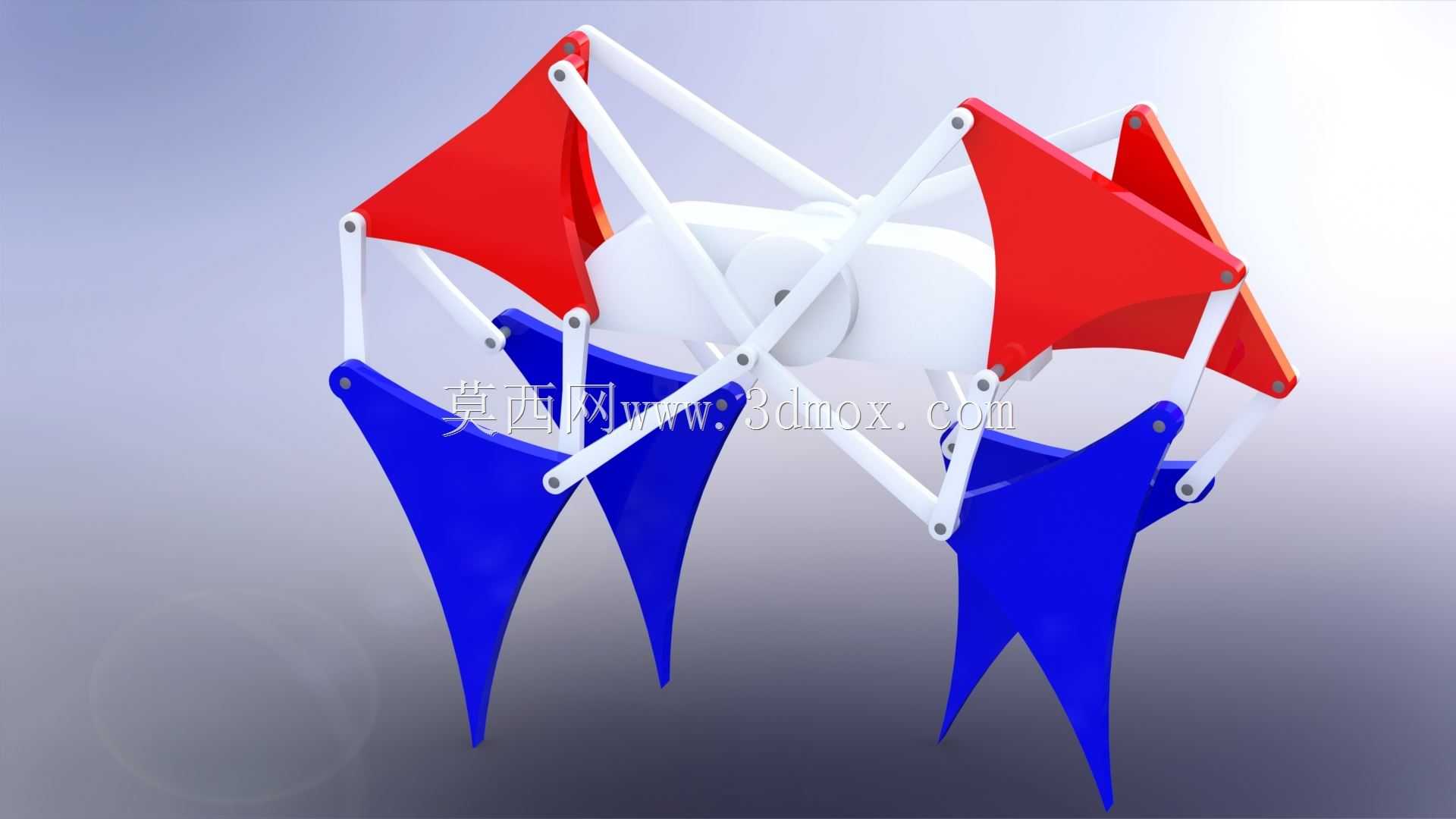

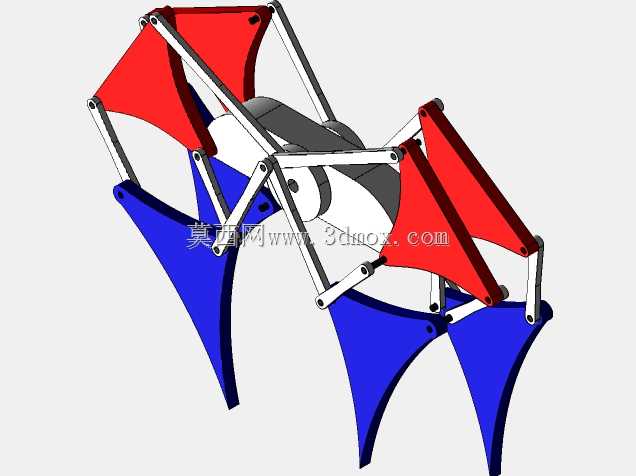

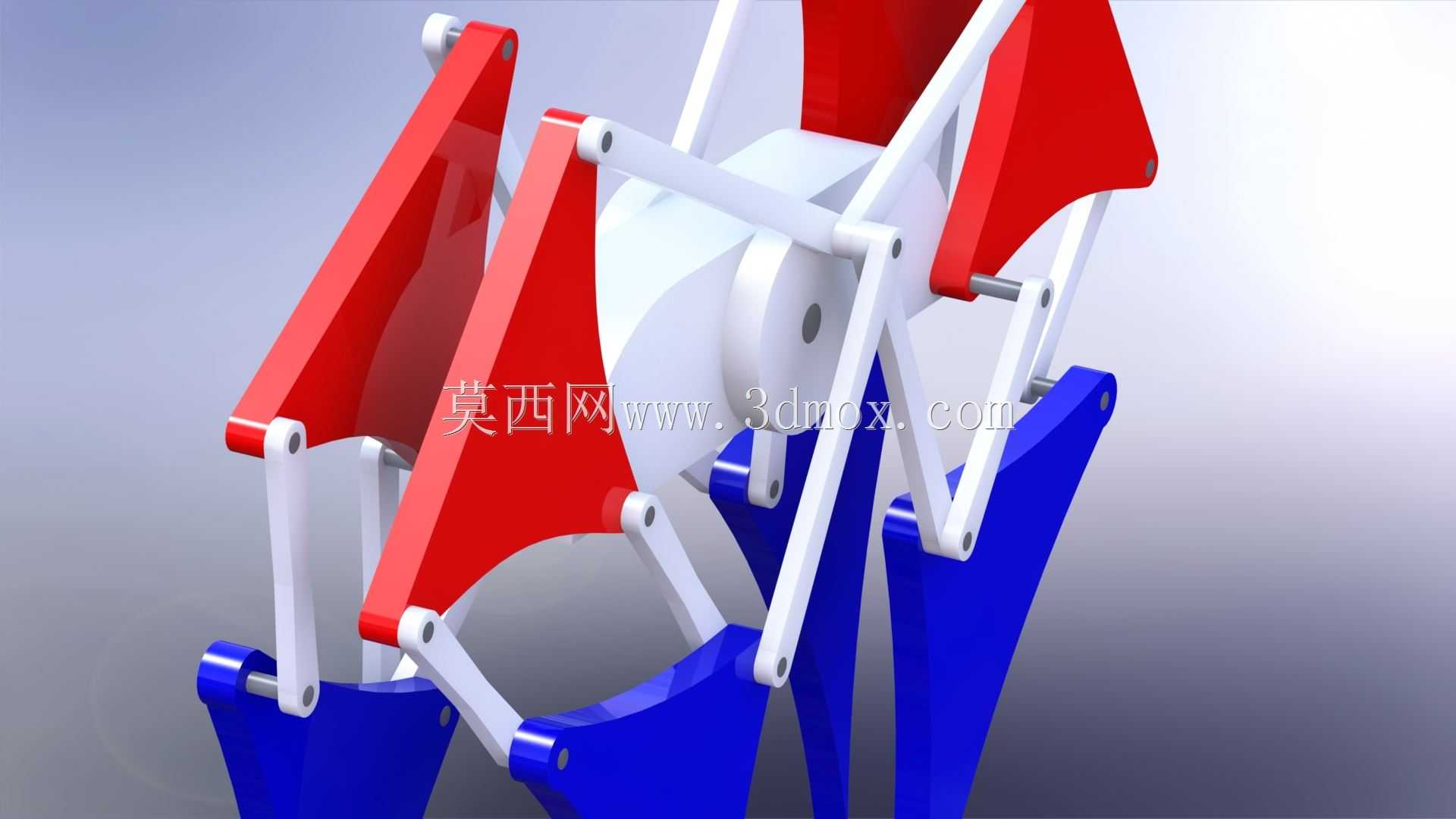

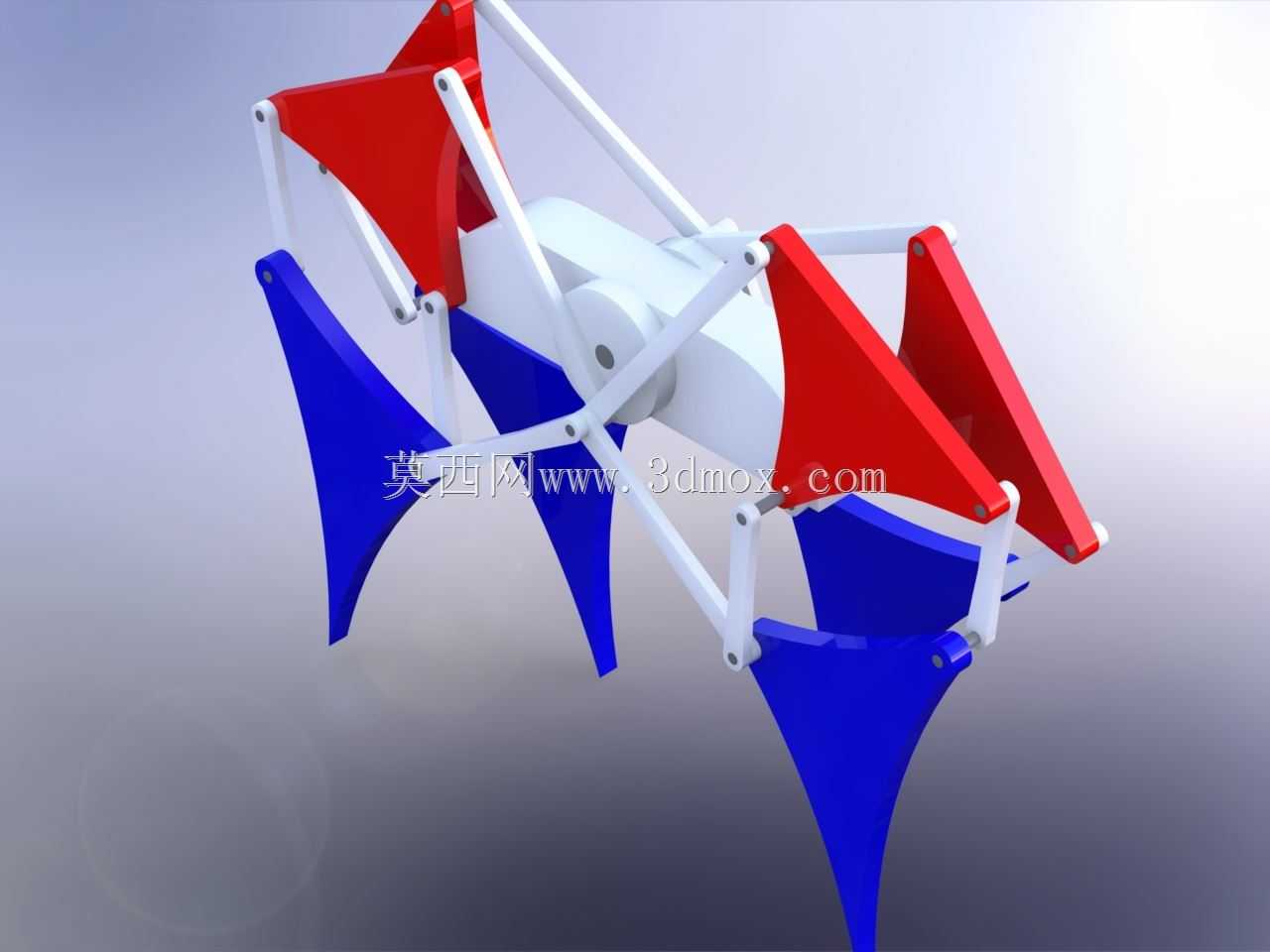

　　这套仿生步行机构的设计核心，是复刻四足动物的交替步态逻辑，通过多组连杆的铰接配合，将中心转轴的连续圆周运动转化为四个足端的类行走轨迹，可应用于教学演示装置、小型探测机器人行走单元、特种巡检设备移动底盘等场景，尤其适合在非结构化的复杂地形环境中替代轮式移动结构，弥补轮式机构越障能力不足的短板。从结构布局来看，整套机构以中心回转组件为核心，四组完全对称的步行腿组件沿中心轴呈90度间隔分布，每组腿单元都由主支撑连杆、足端固定件、联动副杆三个核心部分组成，主支撑连杆一端与中心回转座铰接，另一端连接三角构型的足端构件，联动副杆则衔接中心固定架与主支撑连杆的中段位置，通过固定铰接点的位置约束，让中心轴转动时，

　　每组腿的足端都能按照预设的轨迹完成抬升、前伸、落地、后蹬的完整步行动作，不需要额外添加独立的舵机或驱动单元控制单腿动作，仅需一个动力输入即可实现整机的连续行走，大幅简化了移动机构的控制逻辑与硬件成本。设计过程中，首先需要确定足端的运动轨迹包络，要保证足端在落地支撑阶段的轨迹尽量接近水平直线，减少行走过程中机身的上下起伏幅度，降低运行时的振动与能量损耗，同时抬升阶段的足端高度要满足基础越障需求，能够越过不超过足端抬升高度的小型凸起障碍。连杆的长度参数是整套机构的设计核心，主支撑连杆与联动副杆的长度比、两个铰接点的中心距偏差，都会直接影响足端的轨迹形态，建模过程中需要通过运动仿真反复迭代铰接点的位置，调整各连杆的长度参数，

　　避免出现运动死点，同时保证四组腿的动作相位差精准保持在90度，确保任意时刻都有至少两组腿处于支撑状态，维持机身的行走稳定性。从安装边界来看，整套机构的径向最大尺寸由足端的运动外轮廓决定，足端采用三角构型的结构件，一方面是通过对称的外形平衡单腿运动时的惯性力矩，另一方面三角结构的三个端点可在不同着地角度下都能形成稳定支撑，适配不同倾斜角度的接触面；中心回转组件的轴向尺寸需要匹配驱动电机的安装位，中心固定架上预留的铰接孔位需要严格控制同轴度误差，避免连杆转动时出现卡滞，各铰接位置都预留了标准销轴的安装间隙，可根据实际载荷需求选配铜套或轴承作为转动副的减磨零件，降低长时间运行的磨损量。实际应用中，这套机构可根据使用场景缩放整体尺寸，

　　小尺寸版本可作为教学用具演示连杆机构的运动原理，帮助学习者理解平面连杆机构的轨迹生成逻辑；大尺寸版本可搭载检测传感器、小型作业工具，用于管道内部巡检、废墟狭窄空间探测等场景，其单动力输入的特性让整机的防水、防尘密封设计更易实现，相比多舵机控制的多足机器人，故障率更低，维护难度更小。建模过程中所有连杆的铰接位置都做了等距约束，四组腿组件采用完全对称的参数化设计，修改单组腿的连杆长度参数即可同步更新其余三组的尺寸，方便根据不同的步态需求快速调整结构参数，足端构件与主连杆的连接位置设计为可拆结构，可根据不同的地面材质更换橡胶垫、防滑齿等不同形式的足端配件，提升不同地形下的抓地力。整套机构没有复杂的曲面零件，所有结构件都可采用板材切割、3D打印等常规加工方式制作，加工成本低，装配流程简单，仅需按照铰接顺序依次连接各连杆与销轴，即可完成整机装配，装配后只需手动转动中心轴即可验证步态是否顺畅，不需要复杂的调试流程。
