麦卡尼莫特奥扬森平原仿生行走机械结构

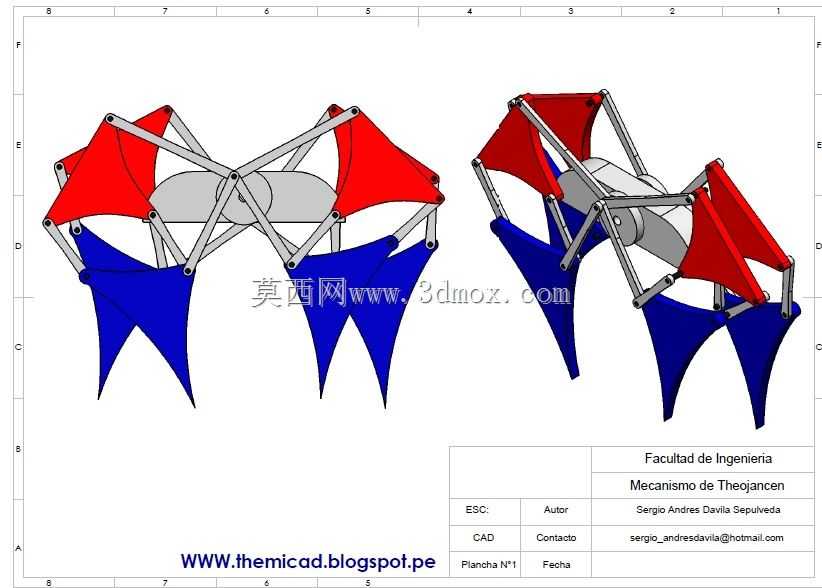

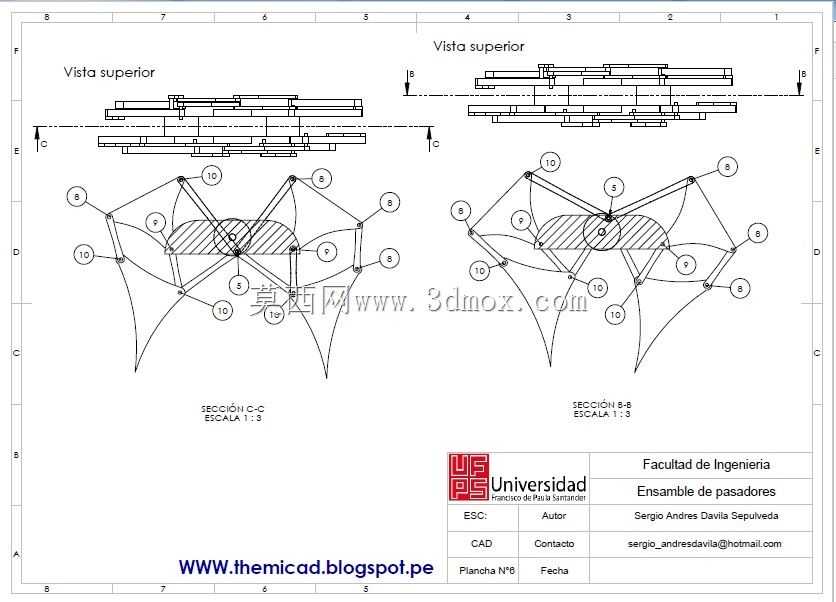

　　这套仿生行走机械结构的核心设计逻辑，脱胎于经典的泰奥扬森连杆行走原理，通过多组连杆的铰接联动，将单一旋转输入转化为多足交替的类生物行走步态，不需要复杂的电控系统就能实现流畅的平面行走动作，在低功耗行走装置、科普教学演示模型、小型探测载具开发领域有很高的参考价值。从结构布局来看，整套机构采用中心对称的双组连杆排布，每组行走单元由12个铰接点构成闭合连杆链，每个铰接点的转动副都预留了标准销轴安装位，适配常规直径3-5mm的圆柱销轴装配，连杆之间的运动间隙设计控制在0.2-0.3mm区间，既保证运动过程中无卡滞，也不会因为间隙过大出现步态偏移的问题。中心输入轴的安装位位于整个结构的几何中心，轴端预留了带轮或齿轮的安装键槽，

　　可直接对接小型减速电机的输出端，输入转速控制在10-30rpm区间时，行走足端的轨迹会呈现出流畅的类弧形迈步曲线，足端触地阶段的轨迹接近水平直线，能保证整个机构行走过程中重心起伏控制在2mm以内，大幅降低行走过程中的动力损耗和机身颠簸。从安装边界来看，整套机构的横向总宽度控制在200mm范围内，纵向总长度为320mm，竖直方向的总高度为110mm，足端最低点到中心主轴的垂直距离为75mm，所有连杆的厚度统一设计为3mm，可直接采用激光切割亚克力、铝板或者3D打印PLA材料进行加工，不需要额外的定制工装就能完成装配。在实际应用场景中，这类连杆行走结构不需要配套轮系结构就能在平整硬质地面、短绒草地、轻微起伏的砂石路面实现稳定行走，

　　相比轮式移动结构，它的越障能力更强，足端接触地面的压强更小，不会对接触面造成压损，很适合用于制作科普展项的互动演示模型、小型环境探测机器人的行走底盘，也可以作为机械原理课程中连杆机构运动分析的教学实例。设计过程中对每一组连杆的长度比例都做了反复的运动仿真验证，足端迈步的抬升高度控制在15mm，足够跨过常见的地面细小凸起、电线、小石块等障碍，同时迈步过程中不会出现足端拖地的问题。所有连杆的铰接孔位都做了同轴度公差约束，相邻铰接孔的位置度公差控制在0.05mm以内，避免因为加工误差导致的运动干涉，整个机构的运动副全部采用转动副连接，没有滑动摩擦结构，日常使用只需要在铰接点定期涂抹少量润滑脂就能长期稳定运行，维护成本极低。

　　结构的中心框架部分预留了拓展安装平面，可搭载重量不超过500g的功能模块，比如小型传感器、电池、控制板等部件，不需要额外改动主体连杆结构就能完成功能拓展。从运动特性来看，当中心轴连续旋转时，两侧的行走足会按照固定的相位差交替完成抬升、前伸、触地、后蹬的动作，整个行走过程的传动效率可达85%以上，相比多舵机控制的多足机器人，它的控制逻辑极其简单，只需要一个电机持续单向旋转就能实现全部行走动作，故障率大幅降低，在低成本移动装置开发场景中有很强的实用优势。设计时也充分考虑了装配的便利性，所有连杆都做了防呆设计，不同长度的连杆外形有明显的区分特征，装配时不需要反复比对尺寸就能快速识别对应安装位置，铰接点的销轴两端都设计了卡簧槽，装配完成后用标准轴用卡簧就能完成轴向固定，不需要额外的粘接或者焊接工序，拆装调整都非常方便。
