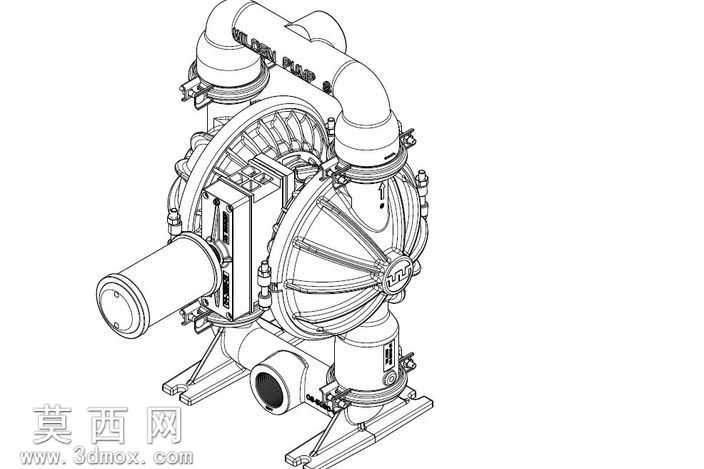

2英寸威尔顿PX8金属气动双隔膜泵模型

本模型为2英寸规格威尔顿PX8系列金属材质Saniflo FHS型气动双隔膜泵，建模过程严格参照实物工程尺寸完成，整体比例精准还原真实产品的结构特征。建模阶段首先梳理气动双隔膜泵的核心组成逻辑，将整体结构拆分为进出液管路、对称隔膜腔室、气动分配阀体、支撑底座、气路接口五大核心模块，逐模块进行特征搭建：进出液端采用2FNPT标准螺纹接口结构，建模时精准还原螺纹牙距与接口倒角特征，管路的弯折弧度、壁厚参数完全匹配工业实物标准；对称布置的双隔膜腔室是模型的核心结构，建模时还原了腔室的圆弧过渡曲面、隔膜压盖的紧固点位、腔室与中间体的连接法兰结构，清晰呈现隔膜往复运动的腔体空间特征；气动分配阀部分还原了阀芯安装位、气路通道、消音器接口的细节结构，准确体现气动驱动的核心布局；支撑底座还原了安装脚的开孔位置、加强筋结构，保证模型的安装结构与实物一致。材质设置上，针对泵体316不锈钢材质特性，调整金属材质的粗糙度、反射参数，还原不锈钢金属的哑光金属质感，密封件部位设置橡胶材质属性，区分不同部件的材质差异，提升模型的真实感。结构设计上完整呈现气动双隔膜泵的工作逻辑布局，清晰展示气路驱动隔膜往复、带动腔体容积变化实现流体输送的结构关系，各部件的装配关系准确，连接部位的螺栓、密封槽等细节均做了还原，既保证模型外观的还原度，也清晰呈现内部结构的装配逻辑。模型整体采用实体建模方式完成，各特征参数可编辑，能够直观展现该款金属气动隔膜泵的结构特点，可用于工业泵类产品的结构展示、原理演示、选型参考等场景，模型的曲面过渡自然，无破面、错面问题，各部件的层级关系清晰，能够完整呈现该款防山泥倾泻高流量隔膜泵的工业设计细节，准确还原其155GPM流量、8.6BAR最大压力对应的结构强度设计特征。
