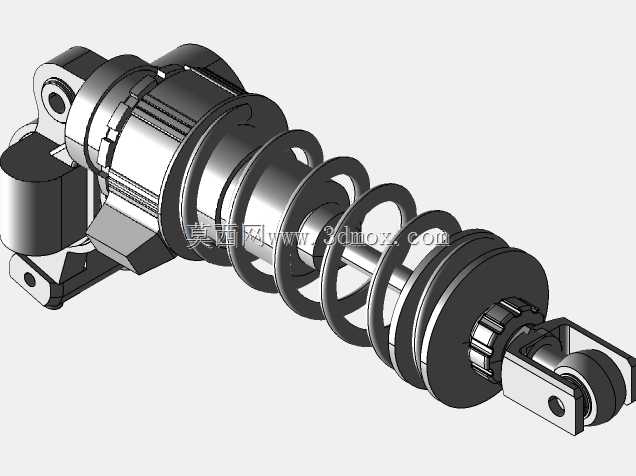

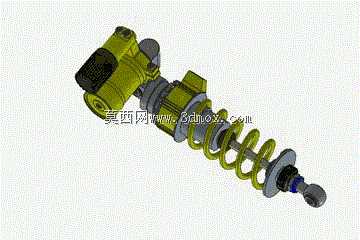

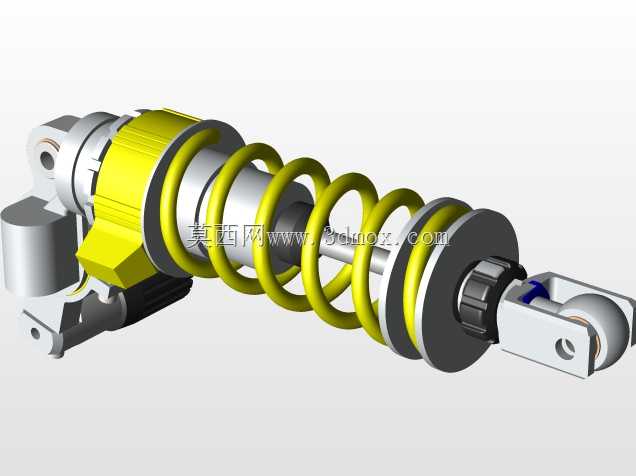

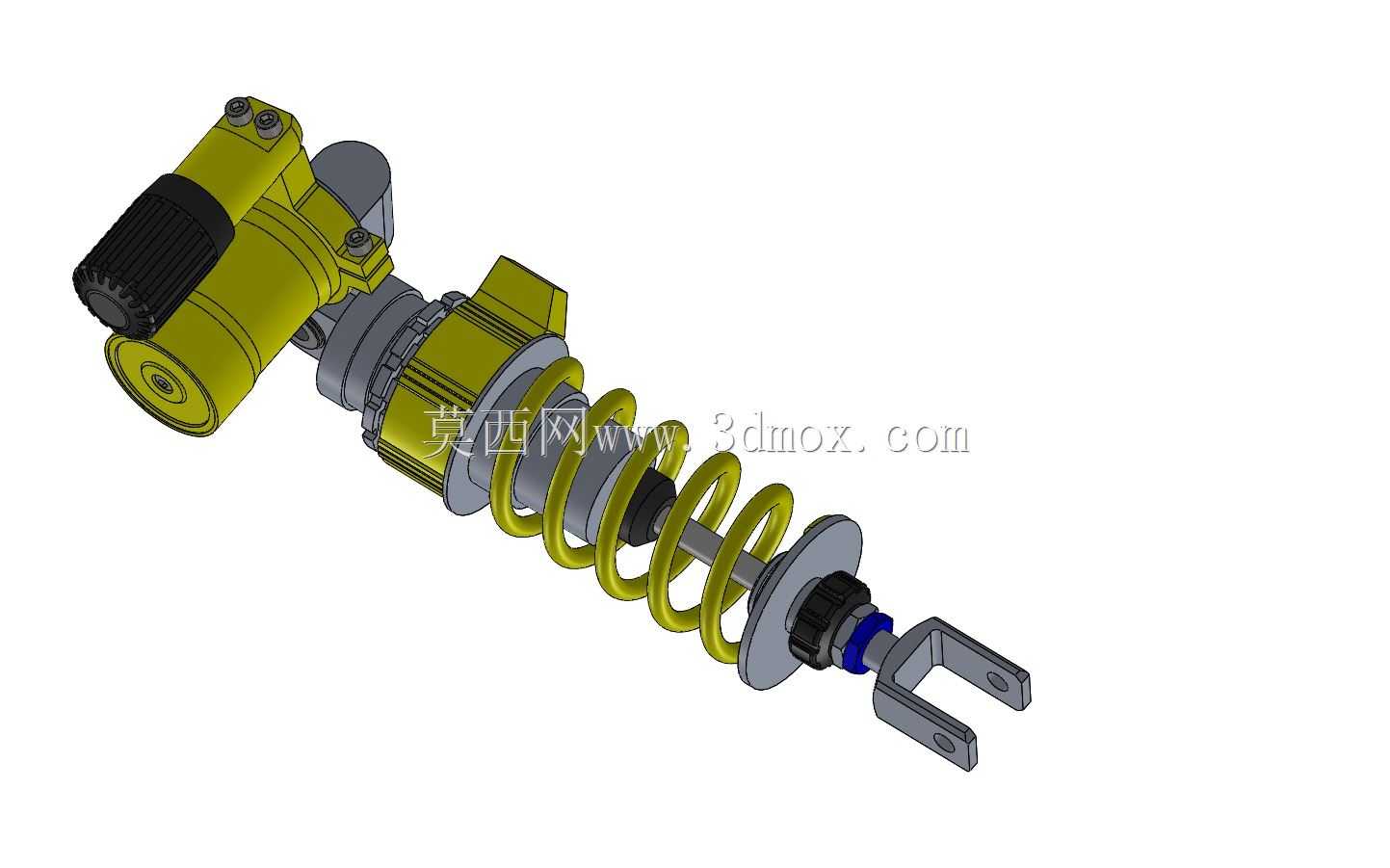

高性能赛车用后悬挂减震装置结构设计

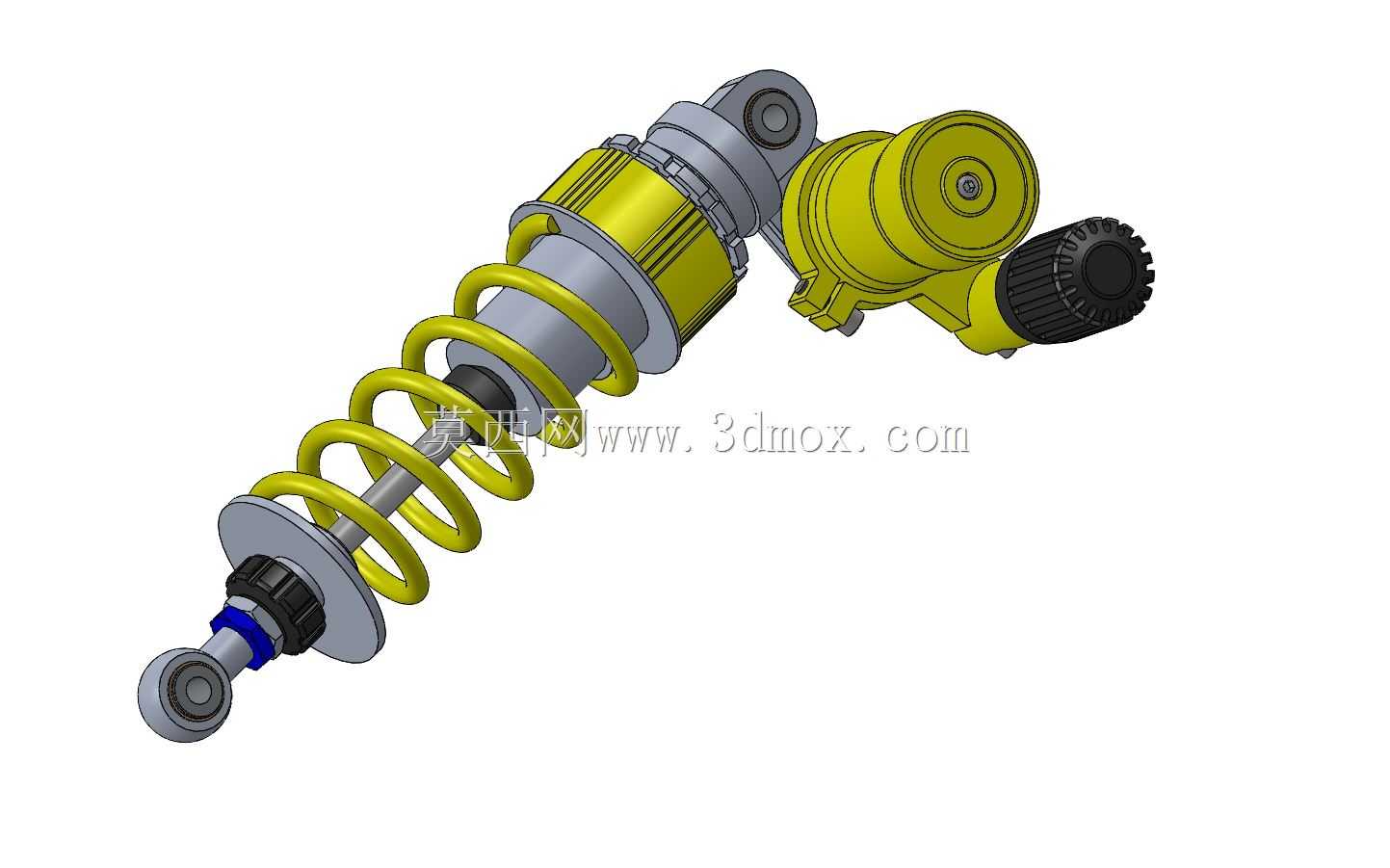

这款减震装置主要适配高性能赛道摩托车及改装赛车的后悬挂系统，是连接车架与后轮摇臂的核心承载部件，在日常通勤、赛道竞速、非铺装路面骑行等多场景下都承担着关键的缓冲吸能作用。当车辆经过路面凸起、坑洼或是高速过弯产生侧倾、急加速急减速带来载荷转移时，该部件能够快速过滤路面传递的颠簸冲击力，避免刚性冲击直接传递至车架与骑行者，既能够提升骑行过程的平顺性与操控稳定性，也能减少车架、轮组等其他结构件受到的交变载荷冲击，延长整车的使用寿命。

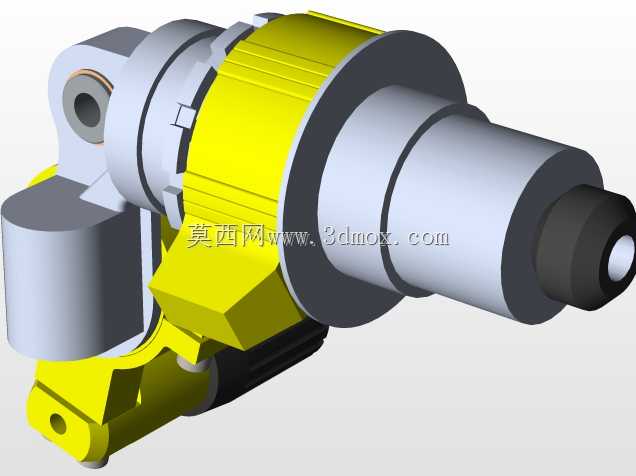

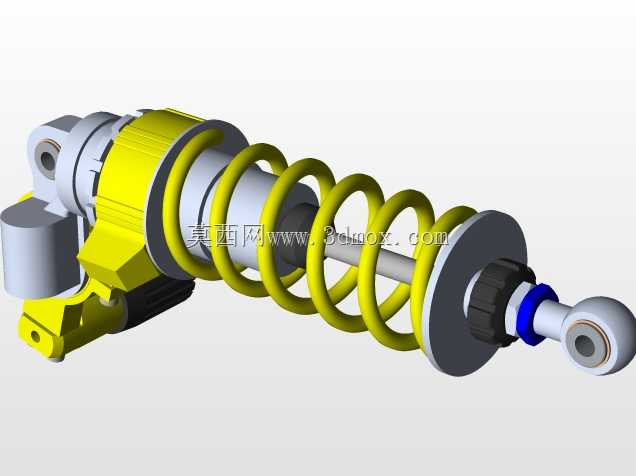

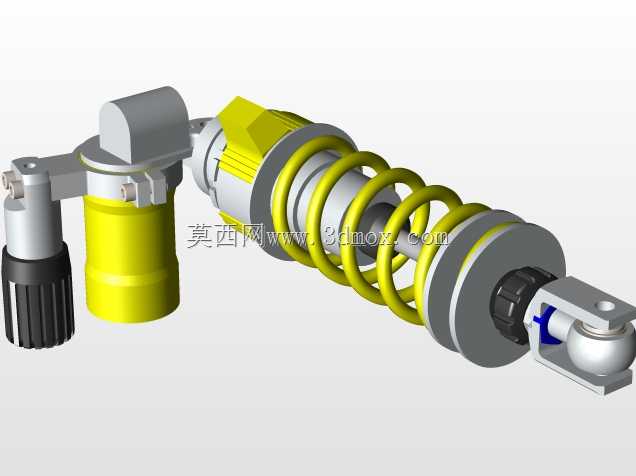

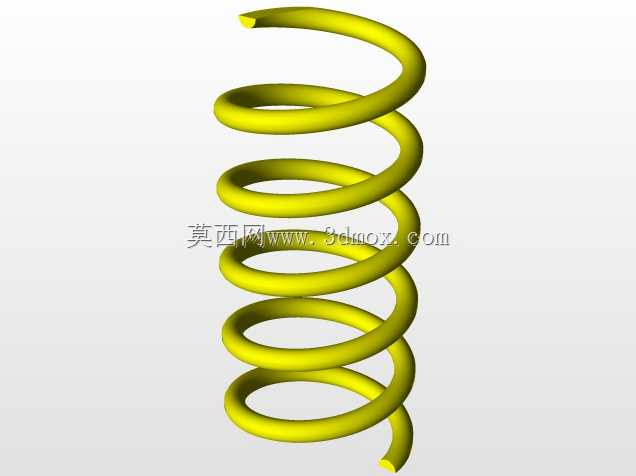

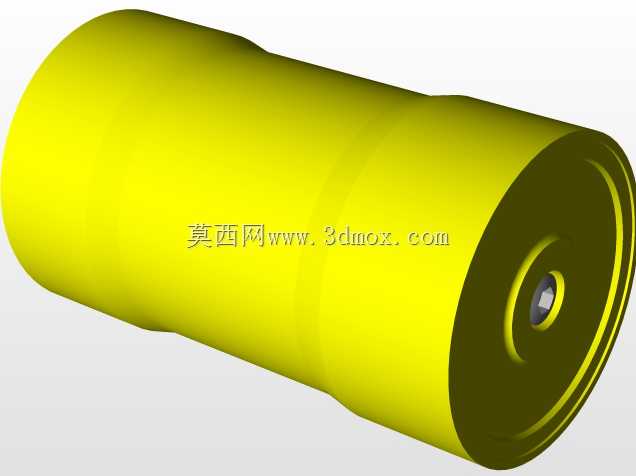

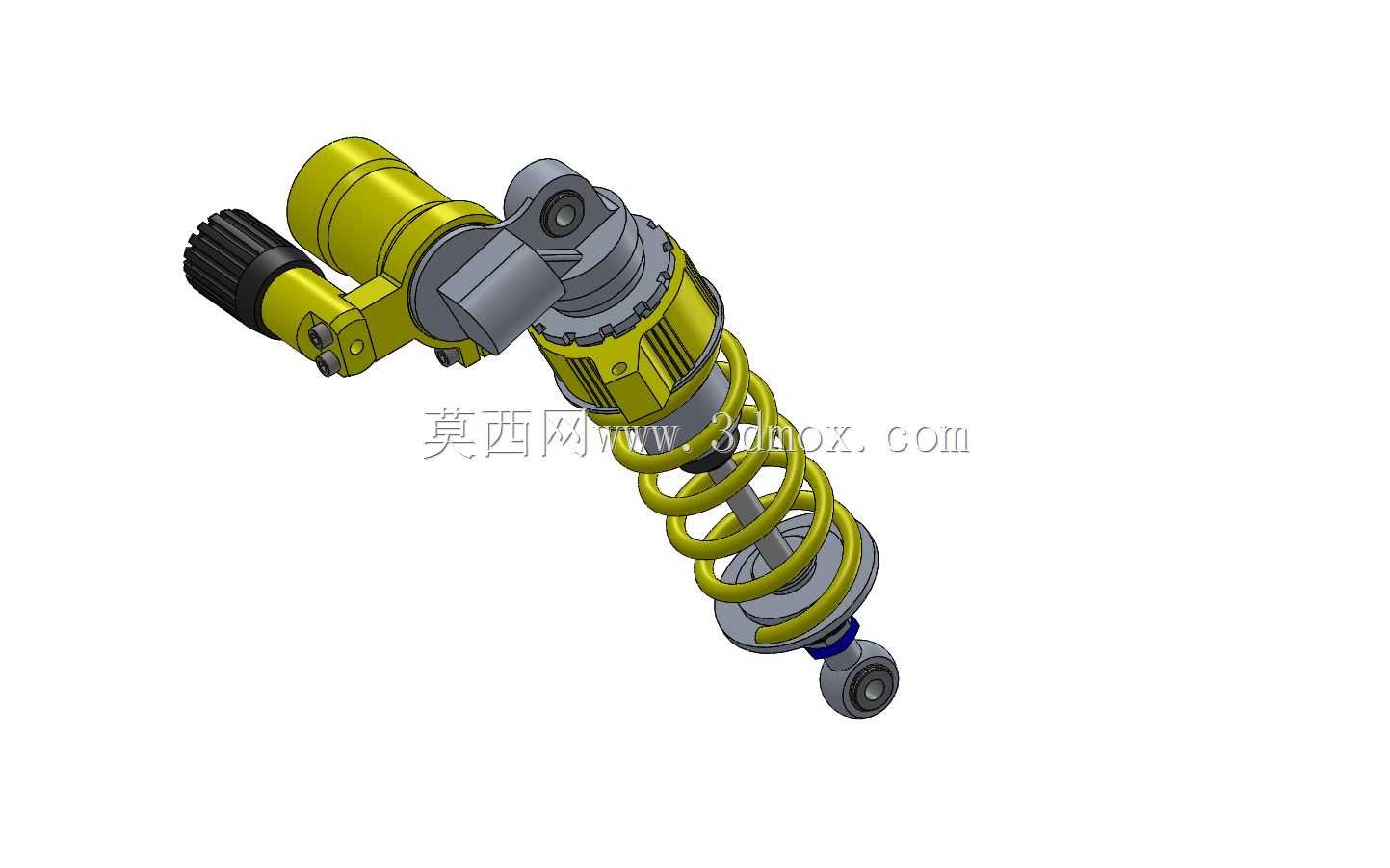

从功能特性来看，这款减震装置采用螺旋弹簧搭配阻尼缸的复合结构，外置的阻尼调节机构可以根据骑行场景、骑手体重、载重量的差异调整阻尼回弹与压缩的阻尼系数，适配不同的骑行需求：在平整赛道竞速场景下可以调高阻尼系数，提升悬挂支撑性，减少过弯时的侧倾幅度，保证轮胎与地面的贴合度；在非铺装路面骑行时可以调低阻尼系数，提升缓冲行程的吸能效果，过滤细碎颠簸带来的震感。螺旋弹簧采用等节距设计，能够在压缩行程中提供线性递增的支撑力，避免触底情况发生，同时弹簧表面做了防锈耐磨处理，能够适应雨天、泥泞等复杂骑行环境的侵蚀。

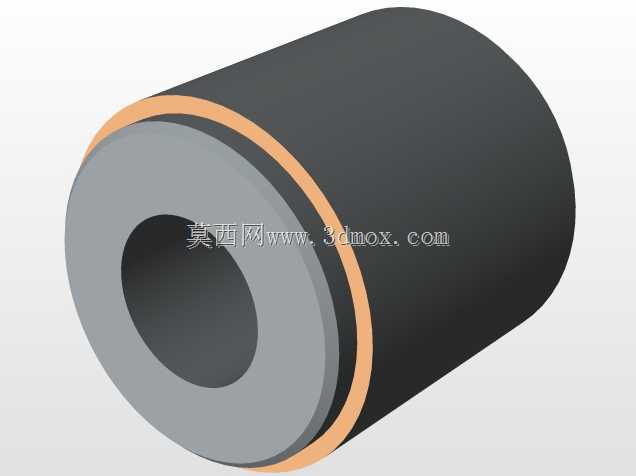

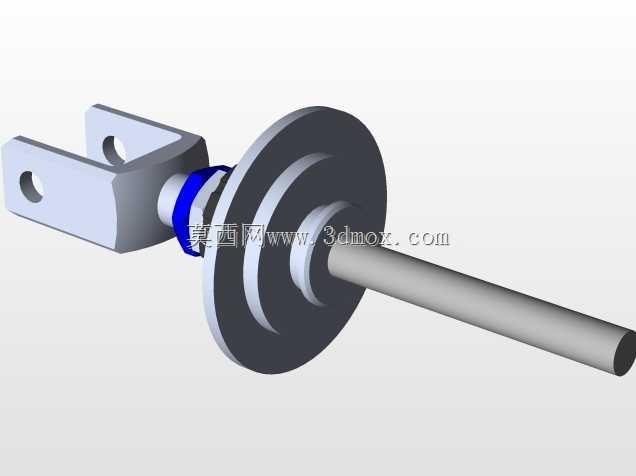

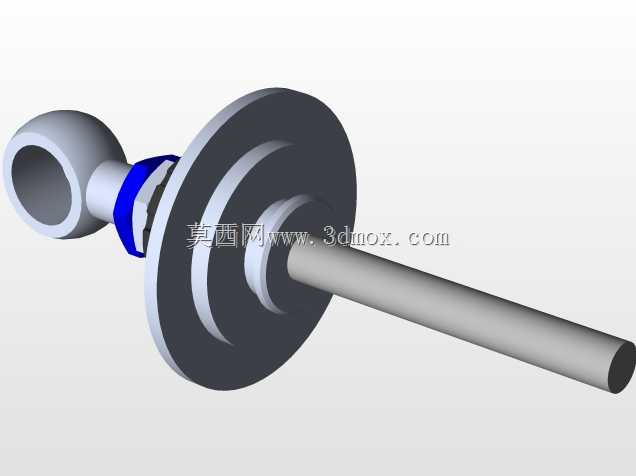

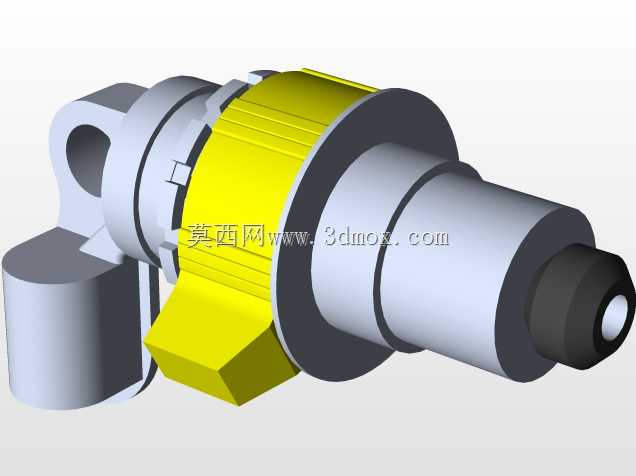

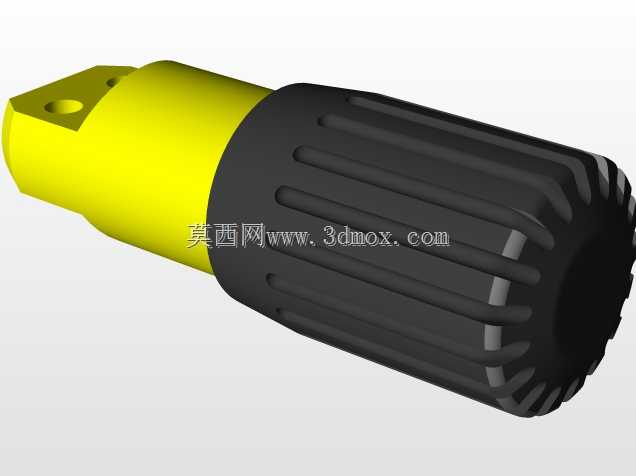

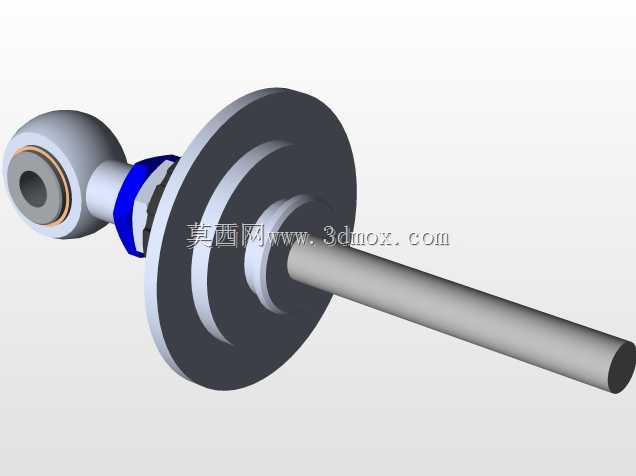

设计过程中，工程师充分考虑了摩托车后悬挂的安装空间限制，整体采用同轴式布局，阻尼缸与弹簧中心轴线重合，最大限度压缩了径向占用空间，同时预留了足够的轴向压缩行程，避免极限压缩情况下部件之间发生干涉。上端的安装接头采用带衬套的铰接结构，能够适配摇臂摆动过程中的角度变化，减少铰接点的磨损，下端的安装位设置了锁紧定位结构，安装后能够避免长期震动带来的连接松动问题。整体外形遵循流体力学的圆润过渡设计，没有突出的尖锐棱角，既能够减少骑行过程中的风阻，也能避免骑行过程中部件剐蹭带来的安全隐患。安装边界方面，上下安装点的中心距适配主流改装赛车与大排量摩托车的后悬挂安装位，不需要额外修改车架或摇臂结构即可直接替换安装，阻尼调节旋钮设置在便于伸手操作的侧方位置，骑行前不需要拆卸部件即可快速完成参数调整，适配不同赛道、不同路况的使用需求。
