小排量摩托车铝合金活塞结构设计

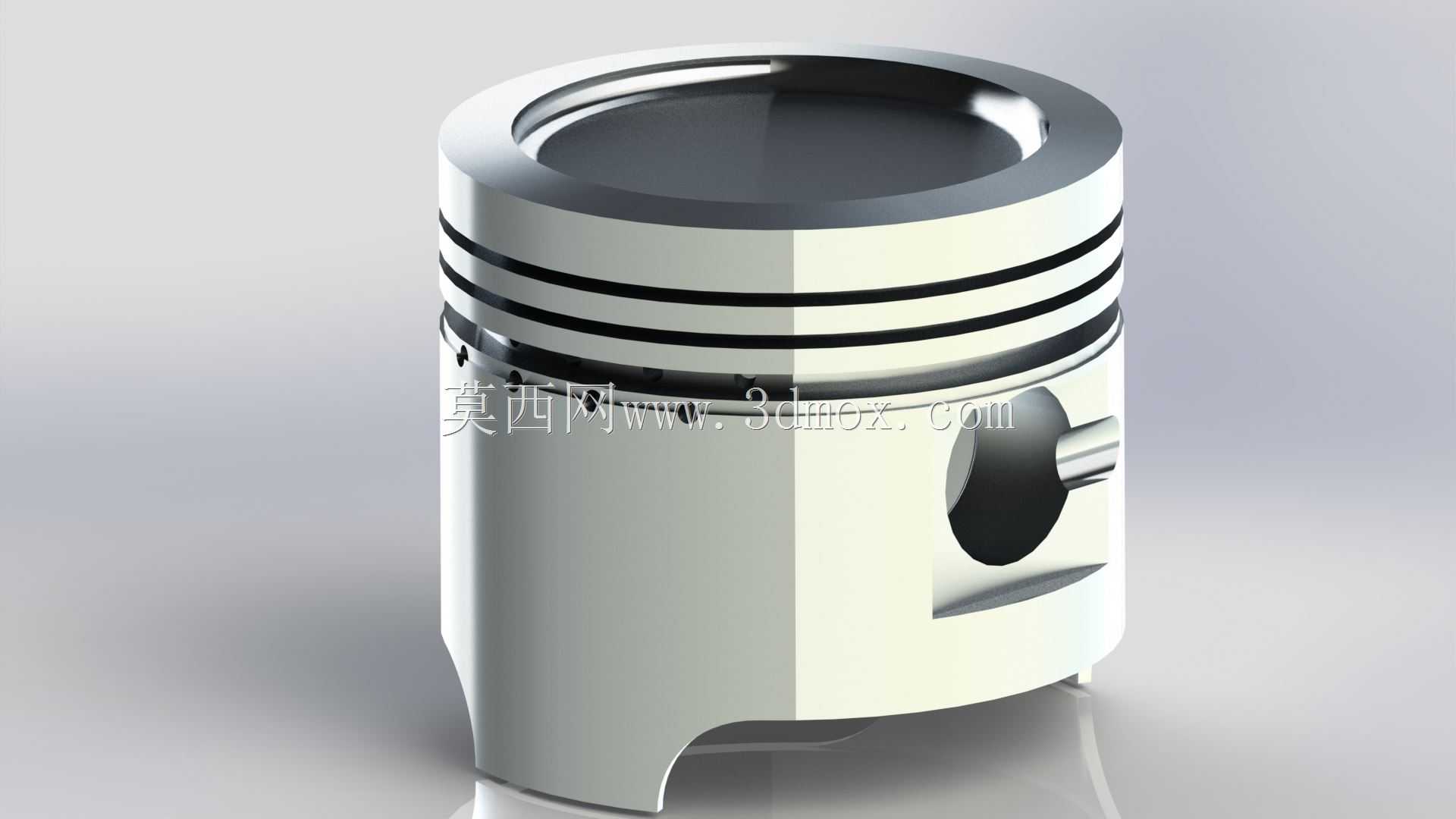

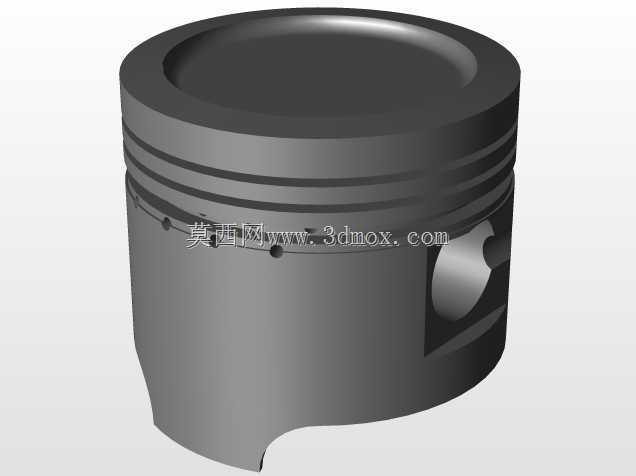

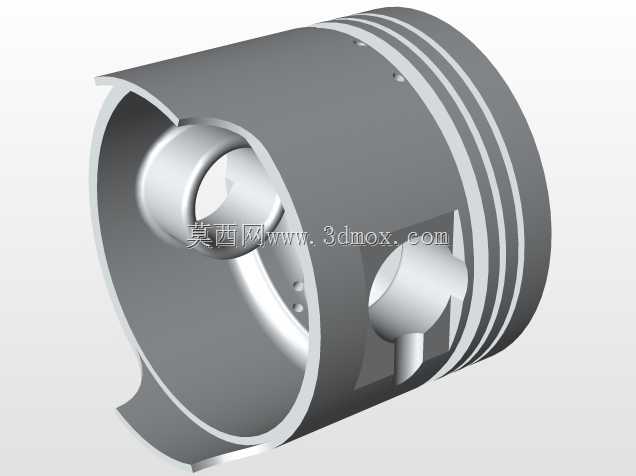

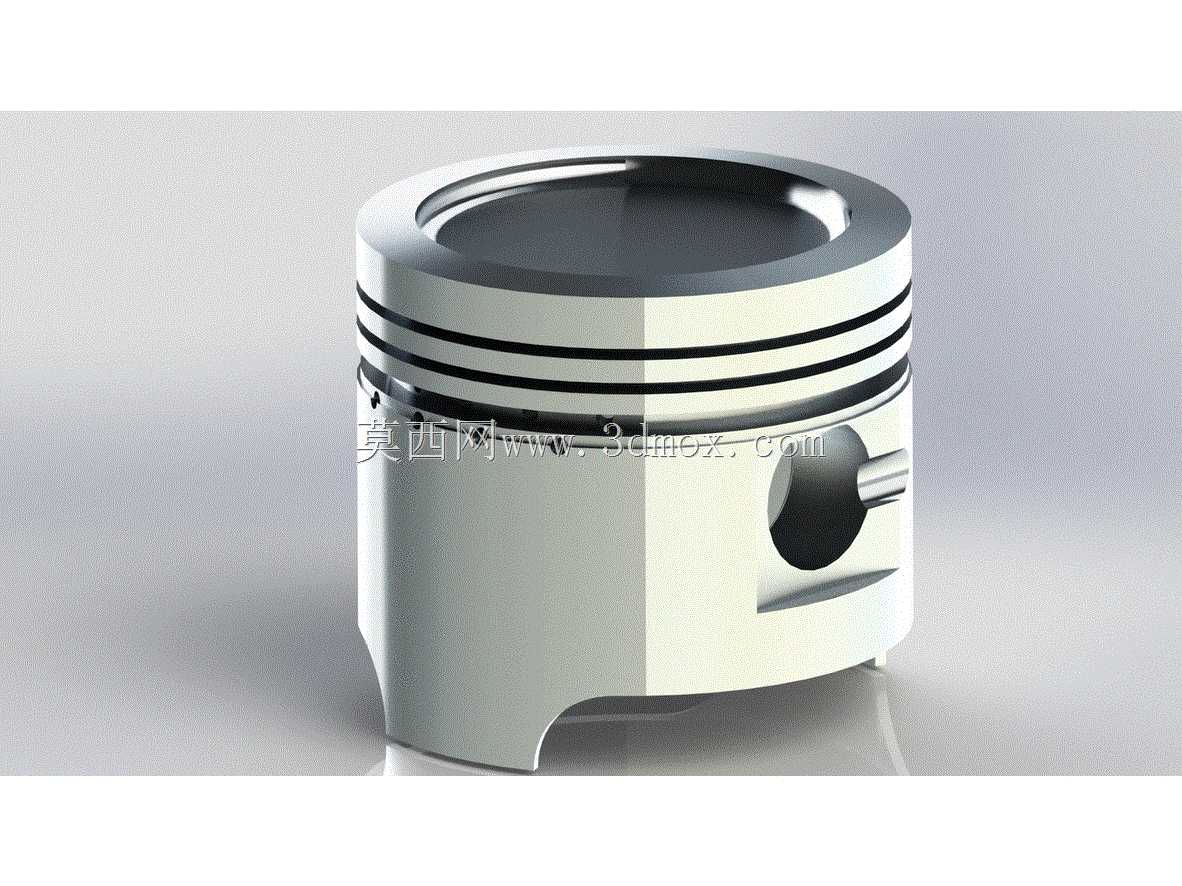

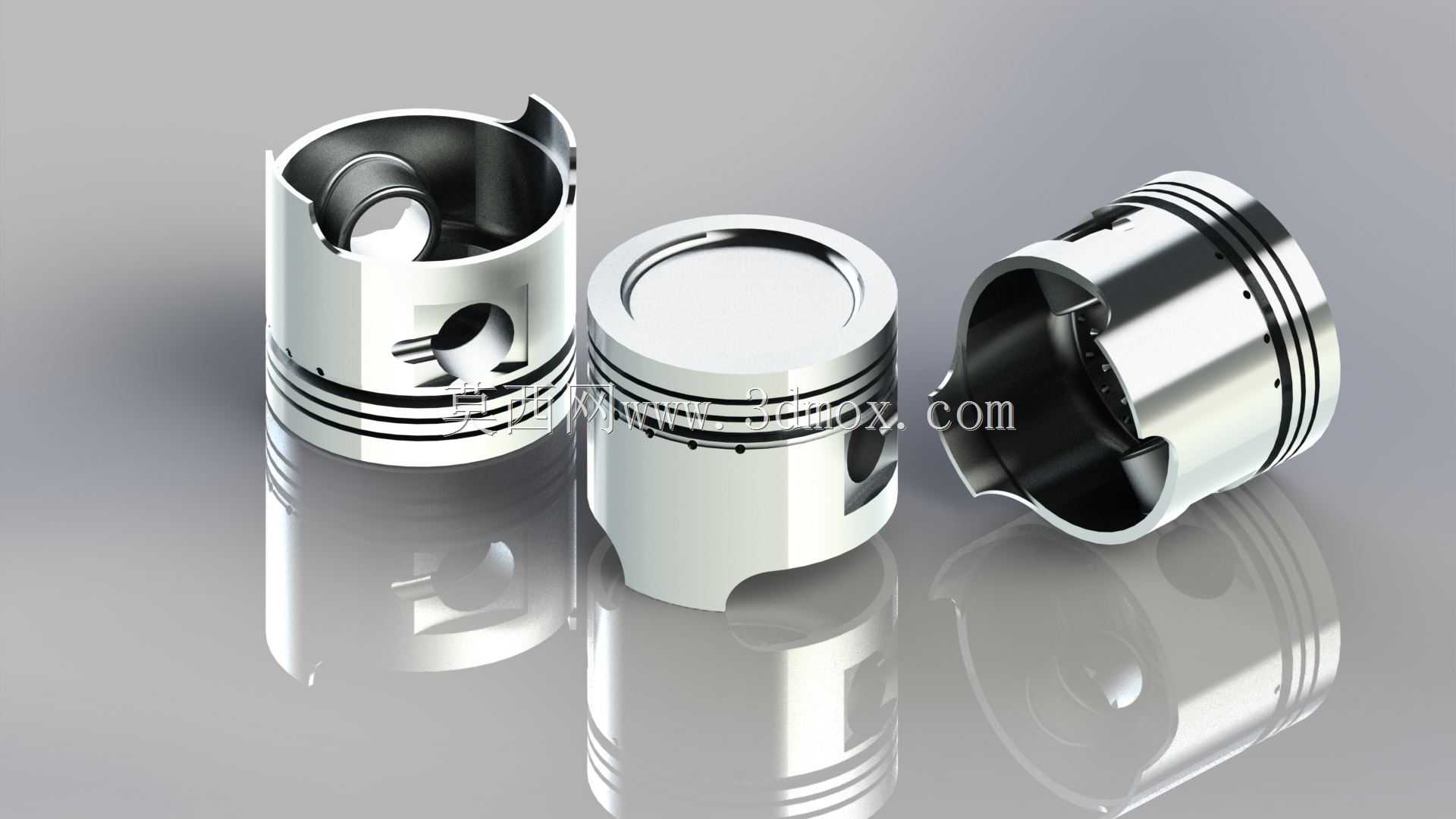

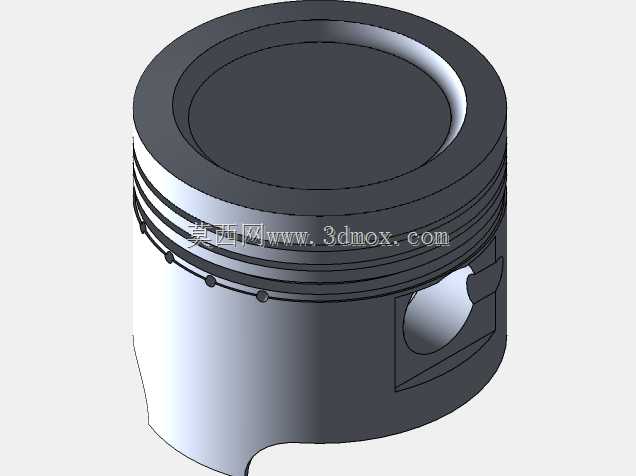

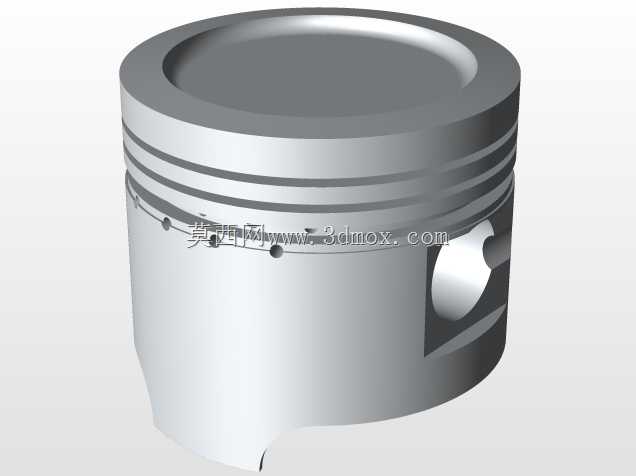

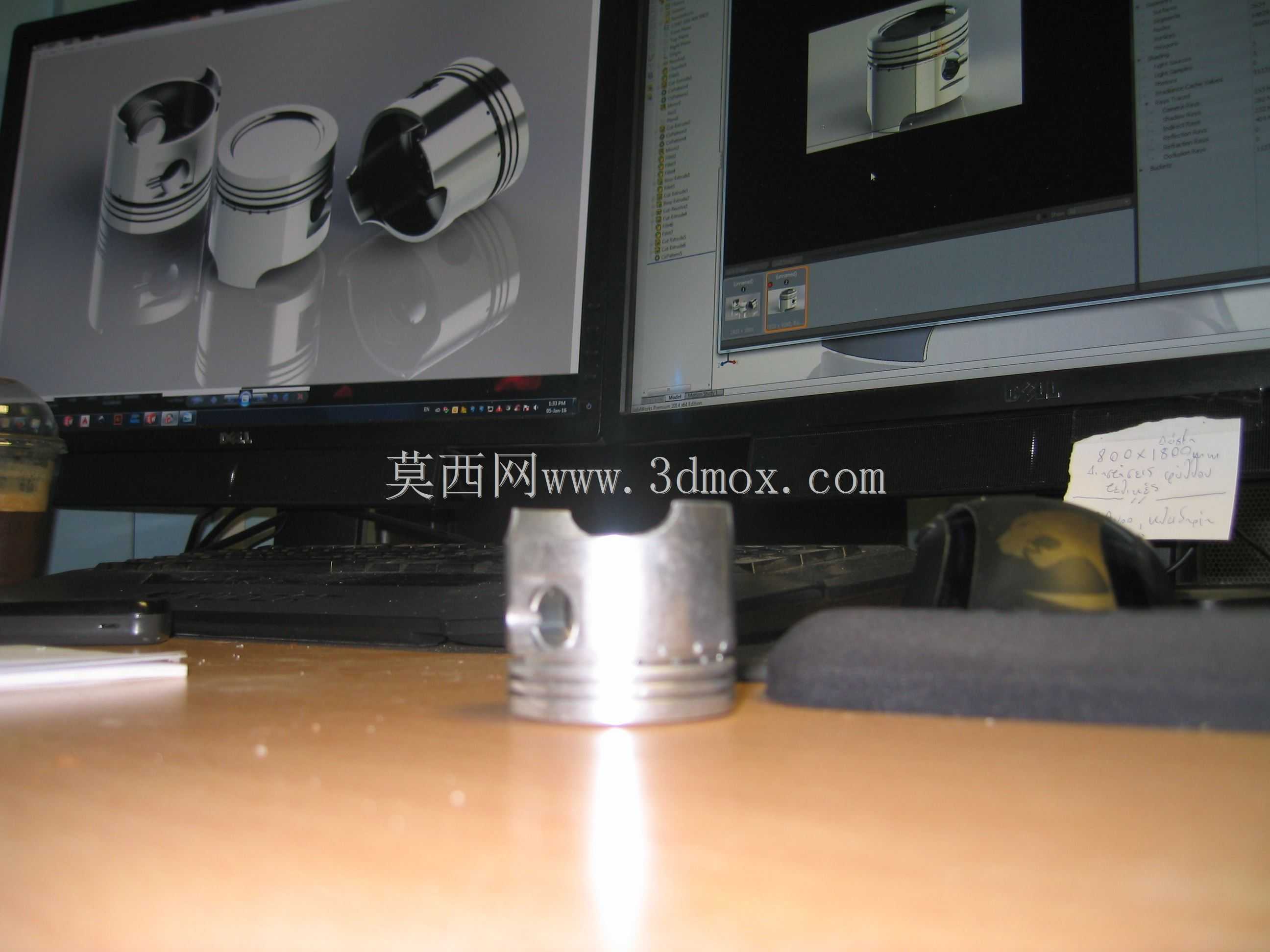

这款活塞是小排量内燃动力单元的核心往复运动部件，主要适配50cc排量级的两轮摩托车动力系统，在整机运行中承担着承接燃烧爆发力、传递动力至连杆曲轴组件、配合活塞环完成燃烧室密封、引导热量传递至缸体散热的核心作用，是决定小排量摩托动力输出平顺性、燃油经济性与运行寿命的关键零件。在实际骑行场景中，该活塞需要在每分钟数千转的高频往复工况下持续工作，既要承受混合气燃烧瞬间的高温高压冲击，还要配合缸体完成进气压缩、做功排气的完整循环，其结构设计的合理性直接影响发动机的动力响应、怠速稳定性与尾气排放表现。从功能特性来看，该活塞采用铝合金材质打造，充分利用铝合金密度低、导热性优异的特点，有效降低往复运动的惯性质量，减少曲轴连杆机构的运转负荷，同时能够快速将燃烧室顶部的热量传递给缸体散热系统，避免活塞自身过热引发的形变、拉缸等故障。活塞头部设计有三道环槽结构，上方两道环槽用于安装气环，实现燃烧室与曲轴箱之间的气体密封，防止压缩与做功行程的燃气窜入曲轴箱影响动力输出，下方一道环槽用于安装油环，负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞裙部采用型线优化设计，并非规则圆柱结构，而是根据热态下的形变规律做了适配性修型，保证活塞在工作温度下与缸壁保持均匀贴合，既避免冷态敲缸异响，也防止热态下膨胀卡滞，裙部的开槽结构能够进一步调节形变余量，同时存储少量润滑油改善摩擦工况。活塞销孔位于活塞中部，采用高精度同轴度设计，用于安装活塞销实现活塞与连杆的铰接连接，销孔两侧的卡环槽用于安装限位卡环，防止活塞销在运转过程中轴向窜动刮伤缸壁。从安装边界来看，该活塞的外径尺寸严格匹配50cc排量对应的缸体内径，整体高度适配对应机型的燃烧室压缩比设计要求，销孔直径与对应规格的活塞销、连杆小头孔径完全匹配，安装时需要注意活塞顶部的朝向标记，保证气门避让坑位与进排气门位置对应，避免运转过程中活塞与气门发生碰撞干涉。在设计过程中，充分考虑了小排量摩托车日常通勤的使用场景，在保证结构强度满足高频往复工况要求的前提下，尽可能做了轻量化处理，降低运动惯性带来的振动，同时对活塞表面的粗糙度做了针对性控制，减少与缸壁之间的摩擦阻力，提升动力传递效率，延长整机的保养周期与使用寿命。
