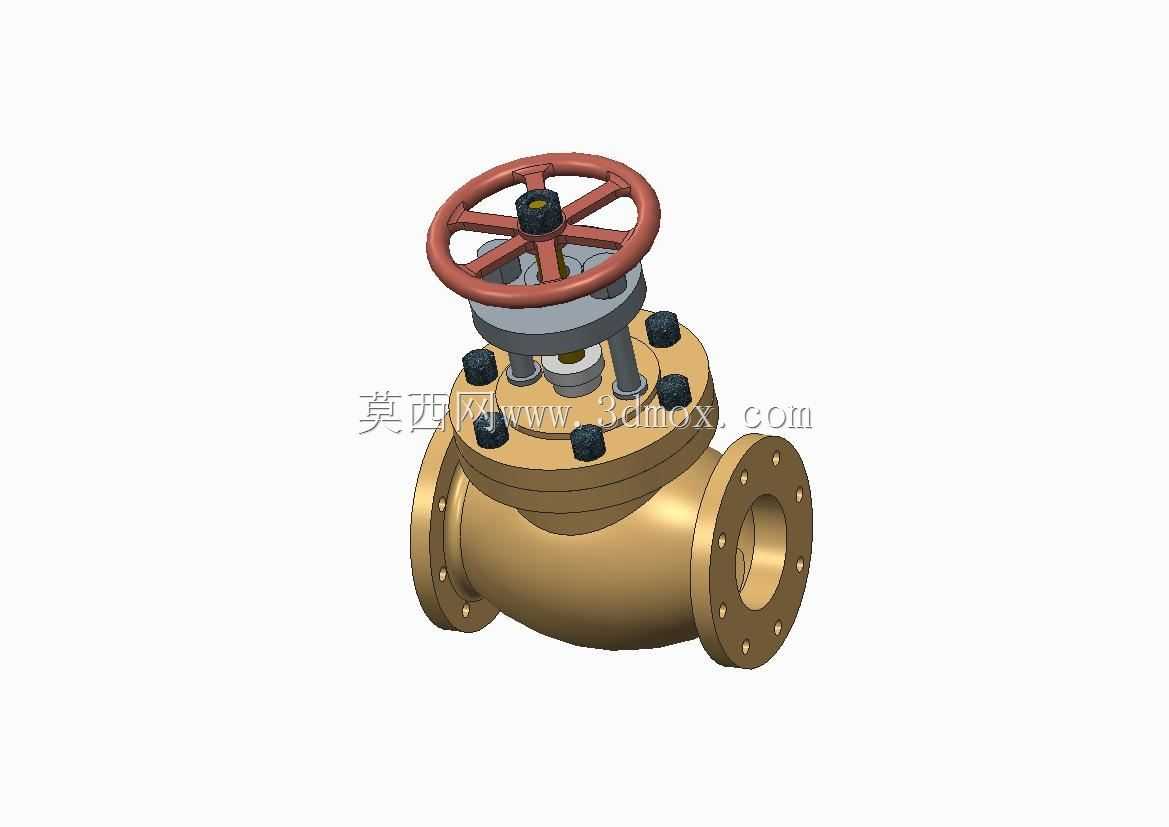

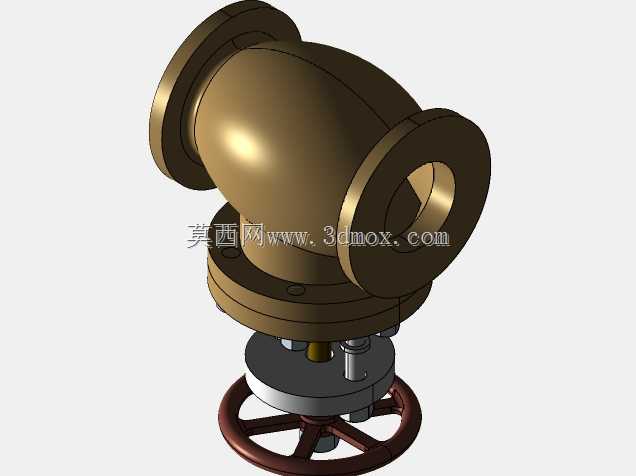

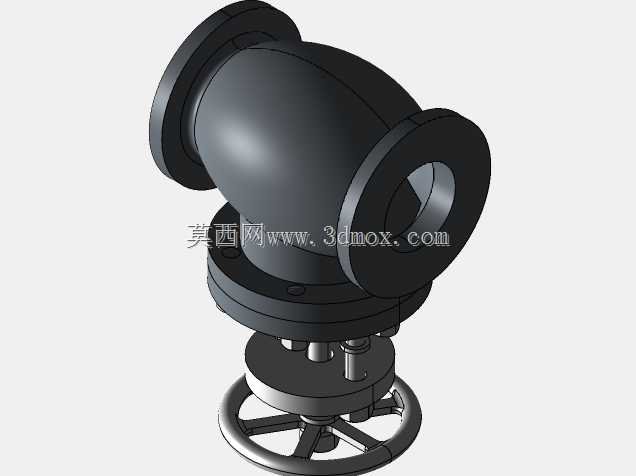

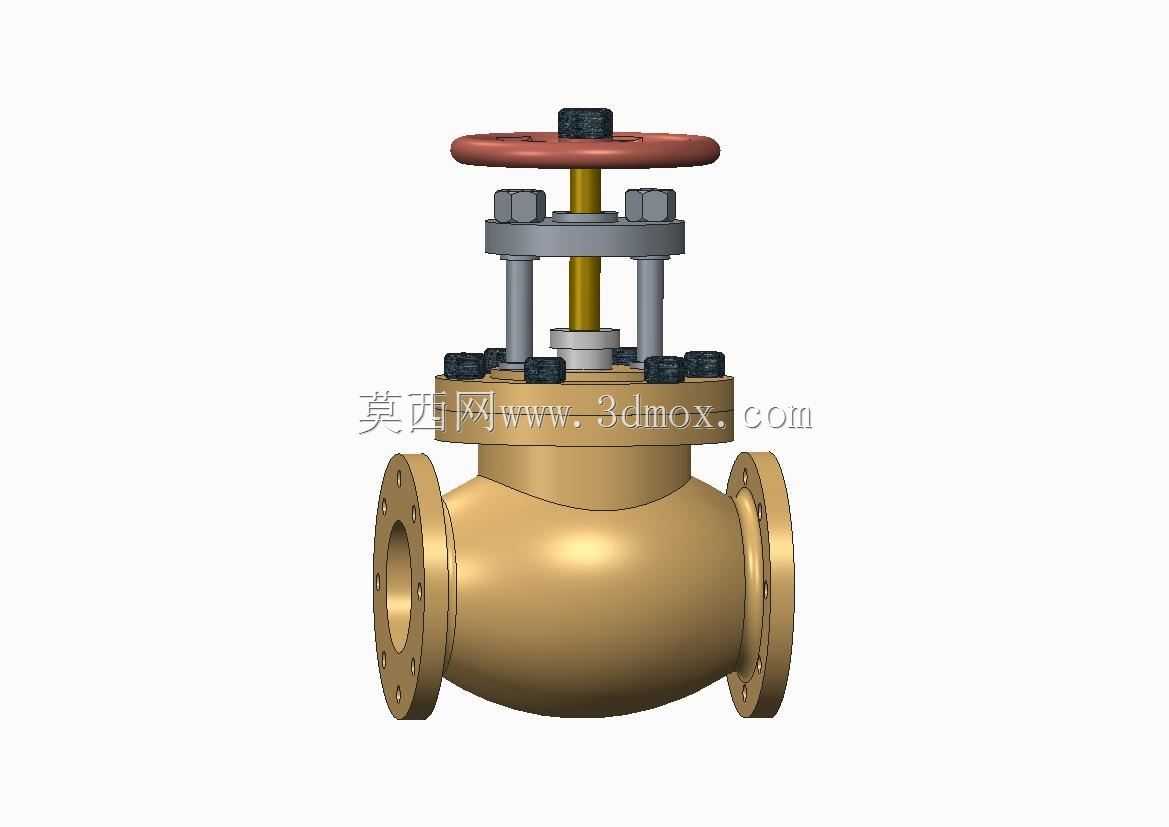

法兰连接式工业蒸汽截止阀结构设计

这款蒸汽截止阀主要应用于工业蒸汽输送管路系统，在化工生产、热电联产、集中供热、食品加工等存在饱和蒸汽、过热蒸汽输送的场景中承担核心截流控制功能，可精准切断或导通管路内的蒸汽介质，也可在小范围内辅助调节管路蒸汽流量，避免蒸汽无管控输送造成的能源损耗、管路超压等问题，是蒸汽输送管网中保障系统运行安全、提升能源利用效率的关键管路部件。

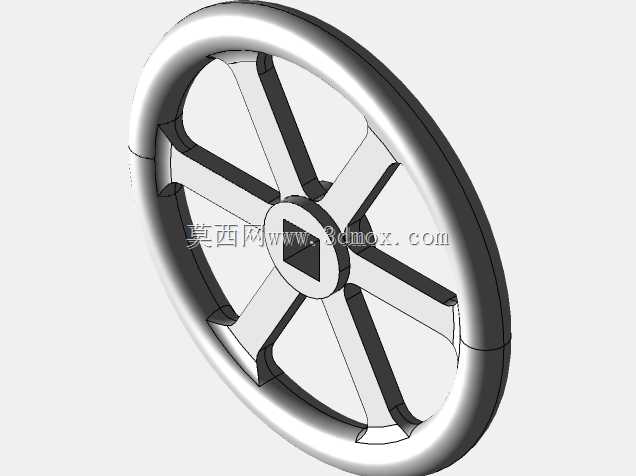

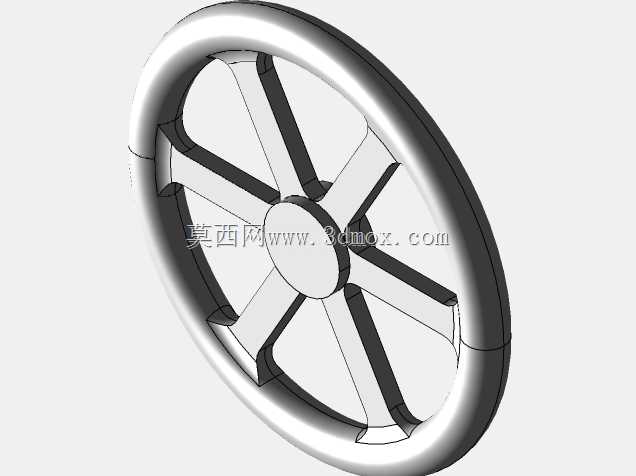

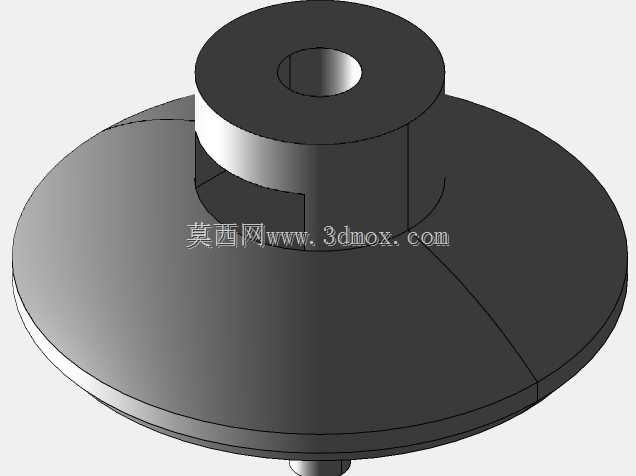

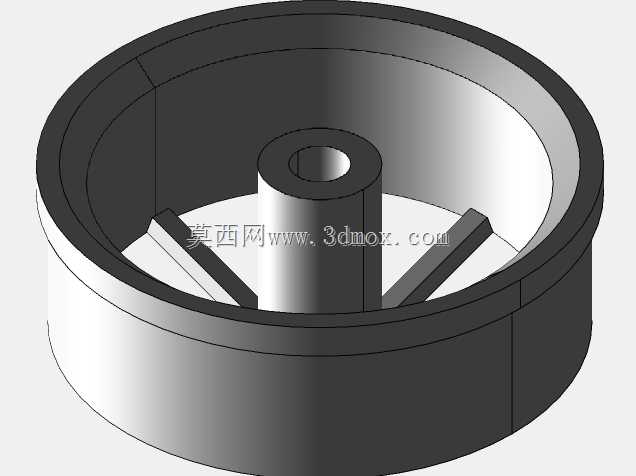

从功能特性来看，该截止阀采用强制密封结构设计，阀瓣与阀座的密封面配合精度经过反复校核，当阀门处于完全关闭状态时，可依靠手轮施加的轴向推力让密封面紧密贴合，有效阻隔高温高压蒸汽的渗漏，适配多数中低压工业蒸汽管路的工况需求；阀门采用手轮驱动的操作形式，顶部的轮辐式手轮符合人工操作的施力习惯，操作人员无需额外辅助工具即可完成阀门的启闭操作，手轮与阀杆之间设置有定位锁紧结构，可避免管路运行过程中阀杆受介质压力冲击出现自行转动、导致阀门误启闭的问题。

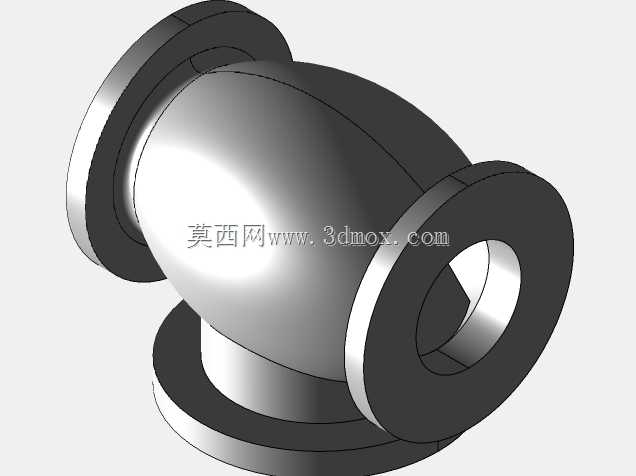

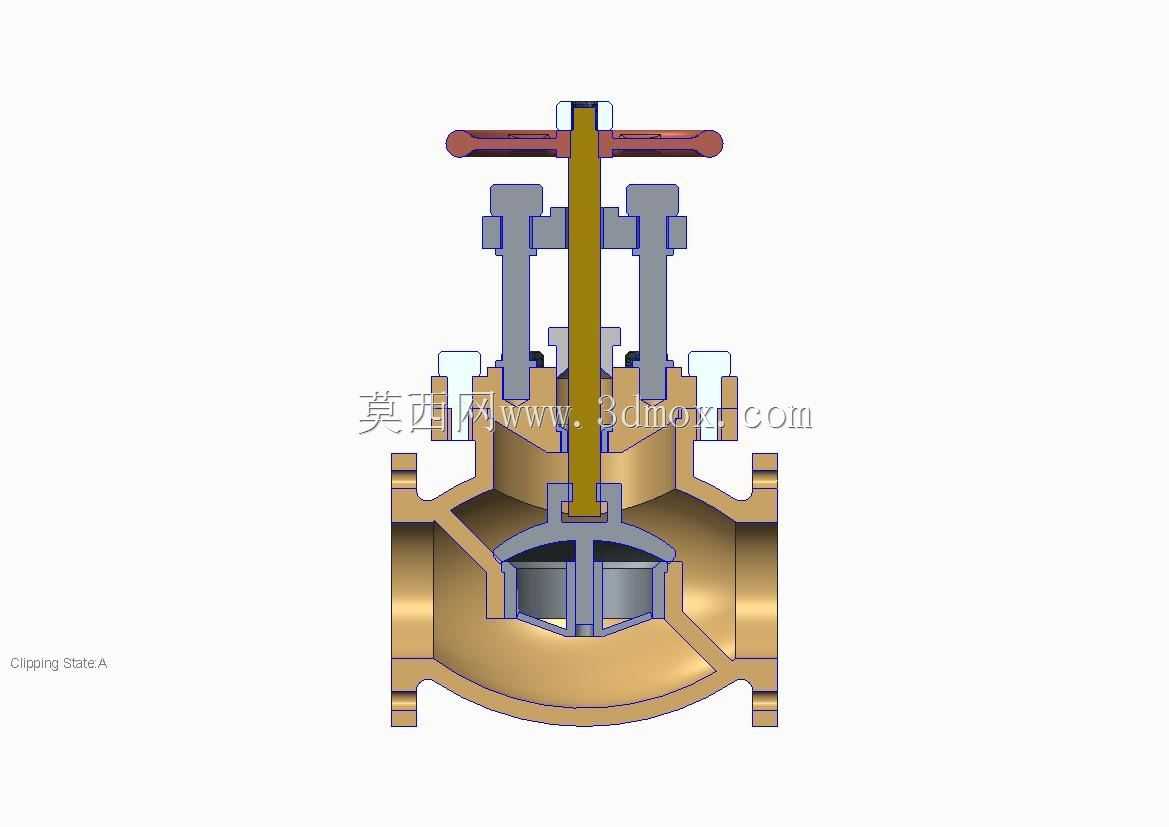

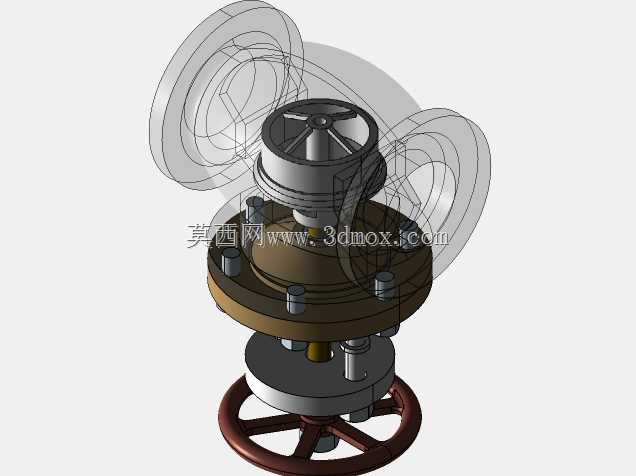

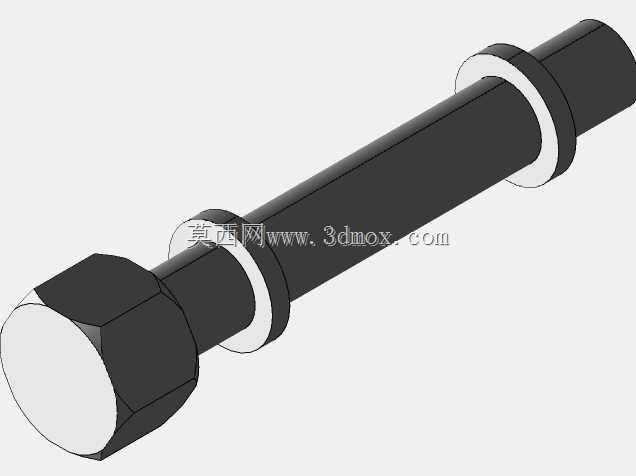

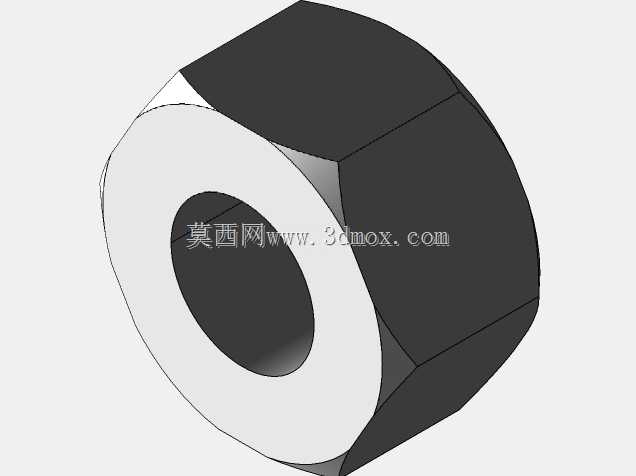

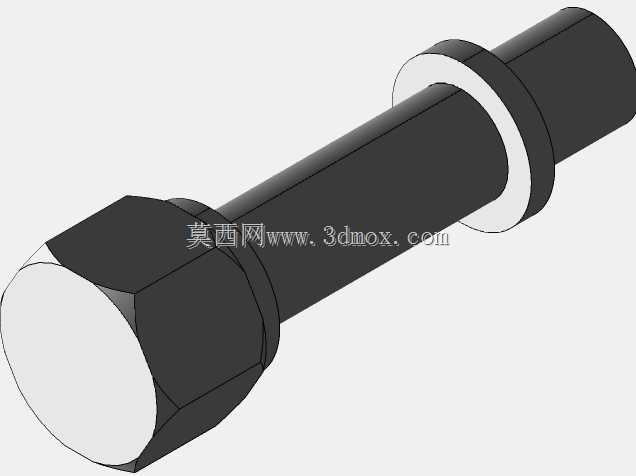

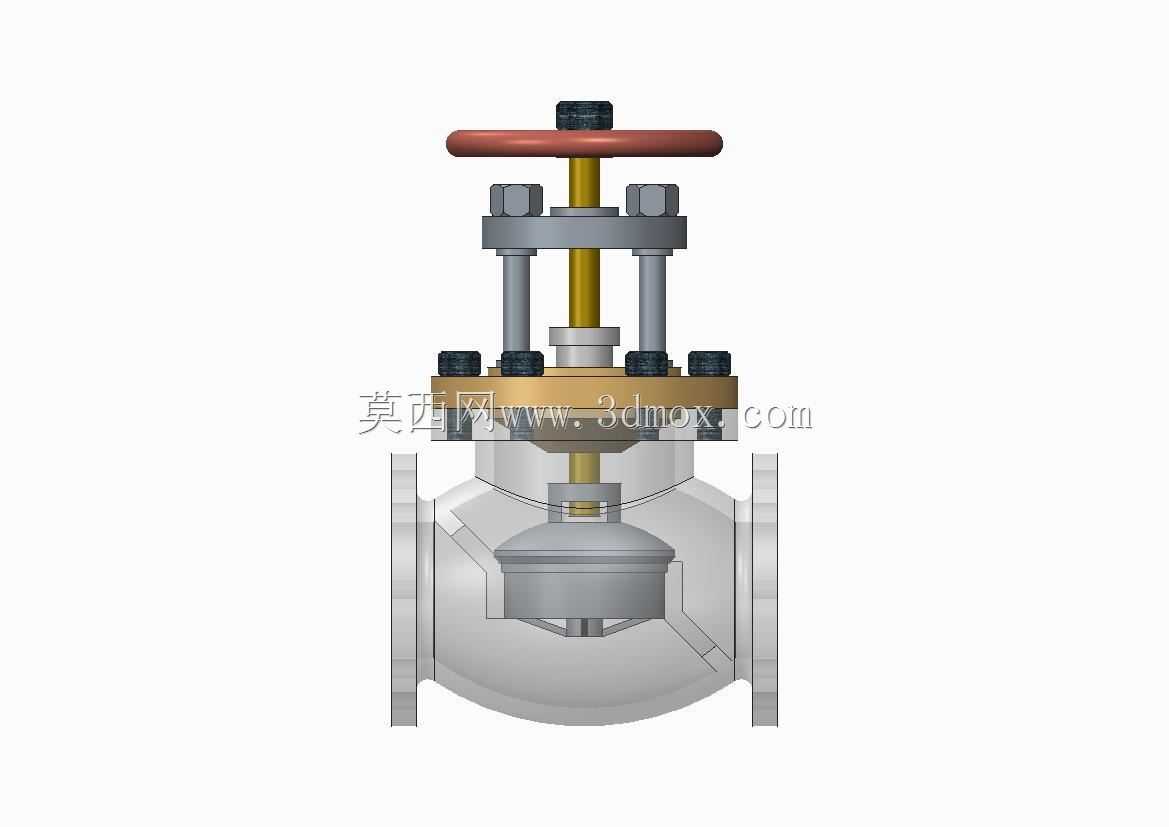

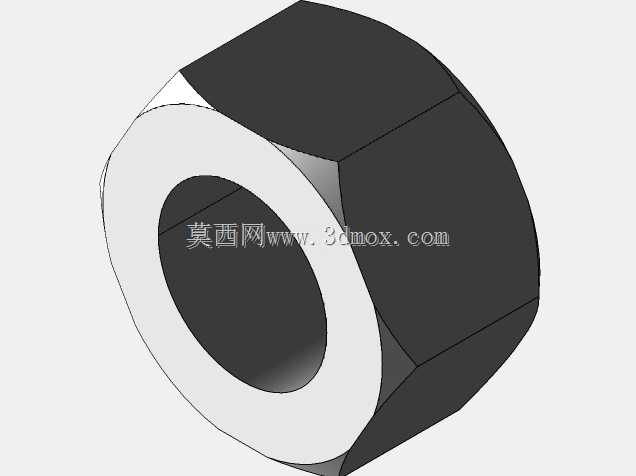

在设计思路上，这款截止阀遵循直通式截止阀的经典流道布局，介质从阀体一侧的法兰口进入，经过阀座截流区域后从另一侧法兰口流出，流道走向平缓无突兀转角，可大幅降低蒸汽介质在阀腔内的流动阻力，减少蒸汽输送过程中的压力损失；阀体与阀盖之间采用螺栓紧固连接，连接面处预留了密封垫片的安装槽位，可根据实际输送蒸汽的温度、压力参数适配不同材质的密封垫片，保障阀腔连接位置的密封可靠性；阀杆位置设置有多层填料密封结构，可在阀杆做升降运动的过程中持续保持密封效果，避免蒸汽从阀杆配合间隙向外泄漏。

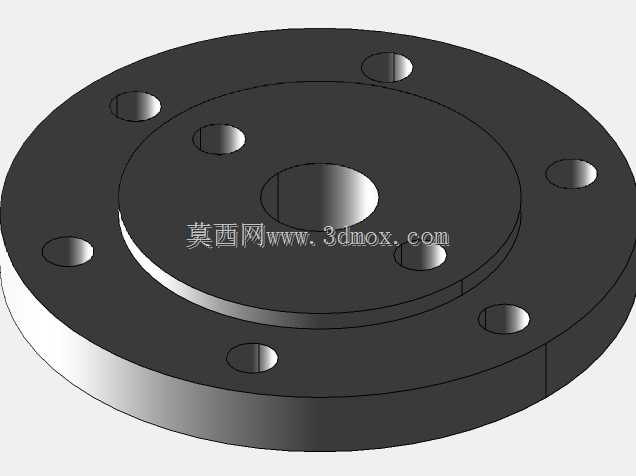

从外形尺寸与安装边界来看，这款阀门采用双侧法兰连接结构，两端法兰的螺栓孔位置、孔径、法兰密封面尺寸均匹配对应公称通径的工业管路法兰标准，安装时可直接与同规格的管路法兰对接，通过螺栓紧固即可完成安装固定，无需额外加工适配连接件；阀门整体的轴向长度、手轮的最大旋转外径、阀杆全行程伸出后的整体高度都经过合理规划，安装时只需在管路对应位置预留足够的操作空间，即可保障手轮旋转操作无遮挡，后期维护时拆卸阀盖、更换密封件也有充足的操作余量，不会出现安装后无法操作、维护空间不足的问题。
