带链轮制动盘的摩托后轮轮毂结构设计

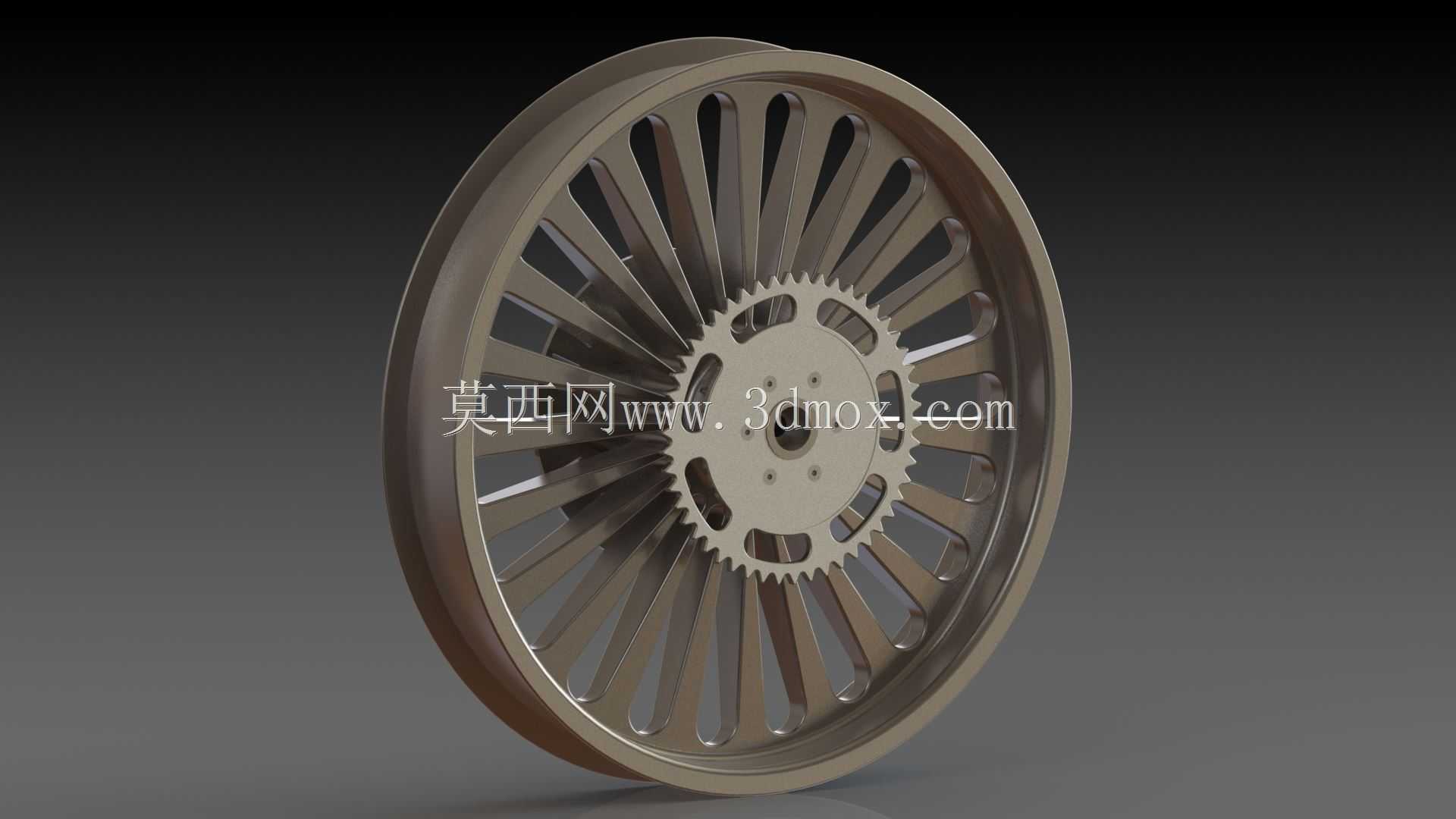

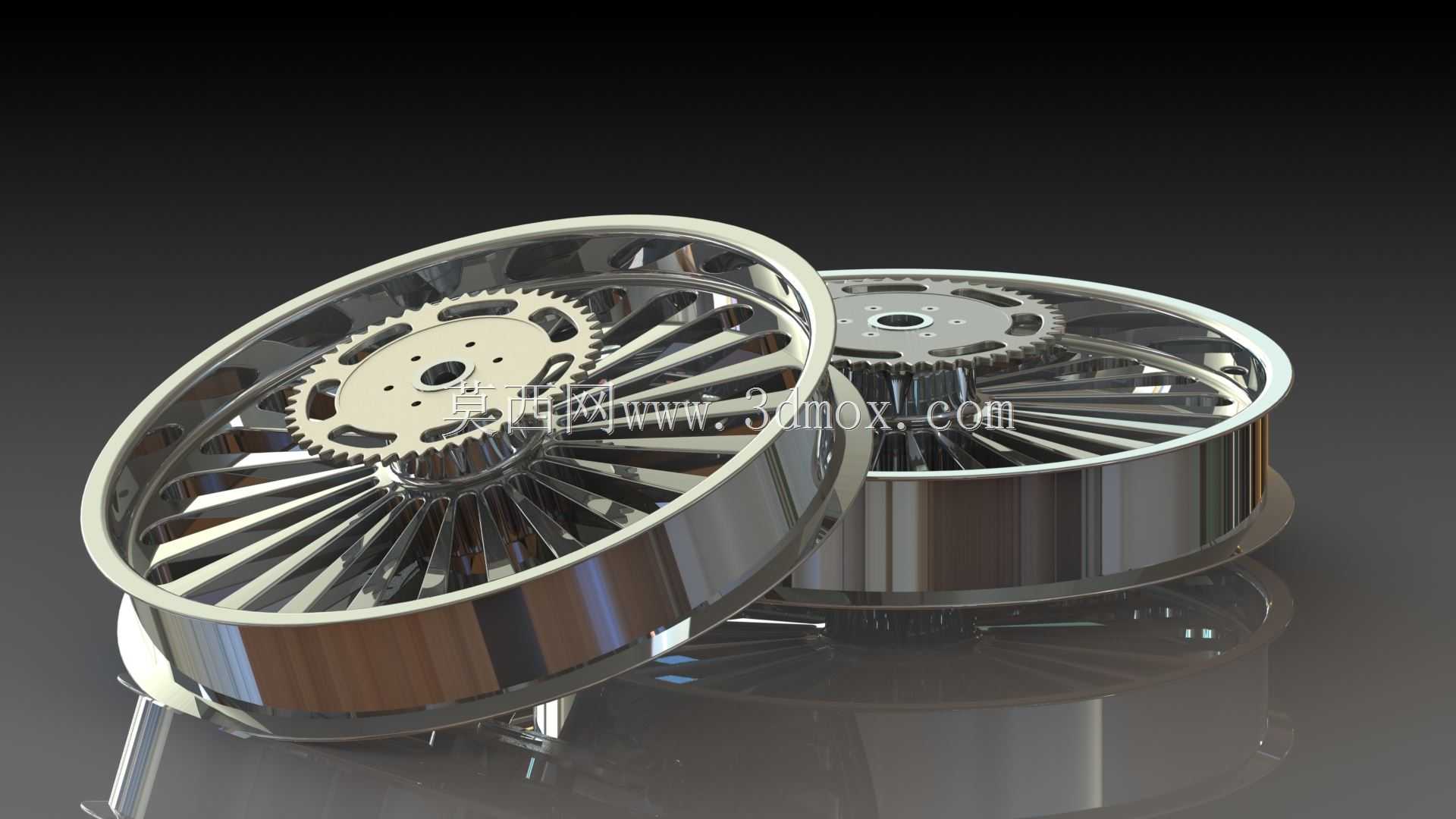

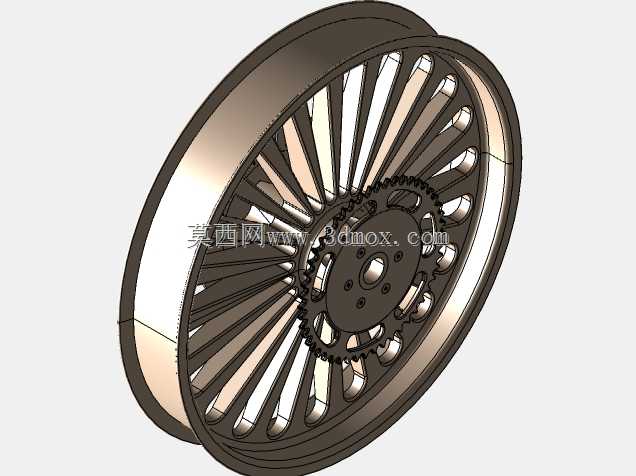

该款轮组结构主要应用于中小排量跨骑式摩托车的后轮装配场景，是衔接动力输出、行走承载与制动功能的核心集成部件，日常使用中需要同时承担整车加减速的扭矩传递、行驶过程中的路面冲击载荷、以及紧急制动时的制动力矩传导，对结构强度、装配同轴度、动平衡表现都有较高的实际要求。从功能集成角度来看，该结构将行走轮辋、传动链轮、制动盘三个核心后轮部件整合为统一装配单元，省去了分体式设计中多余的连接转接结构，既降低了整体装配重量，也减少了不同部件间的装配公差累积，提升了后轮运转的平顺性。其中轮辋部分采用多辐条放射式支撑结构，辐条从中心轮毂位置均匀向外延伸至轮辋外圈，每根辐条都经过受力角度优化，能够将路面传递来的径向、侧向冲击力均匀分散到整个轮毂承载面，避免局部应力集中导致的辐条断裂或轮辋变形，轮辋外圈的胎圈座位置严格匹配常规真空轮胎的安装尺寸，能够保证轮胎充气后的密封贴合度，适配常规铺装路面的通勤、轻度非铺装路面的骑行需求。中心轮毂位置集成了链轮安装法兰与制动盘安装位，链轮采用大直径从动齿盘设计，安装面与轮毂中心轴承位保持严格同轴，能够保证链条传动过程中的啮合平顺性，减少传动过程中的跳齿、异响问题，同时大直径齿盘可以优化传动比，提升低速扭矩输出表现，适配日常通勤的动力输出需求。制动盘采用固定盘式设计，安装位与轮毂端面保持高精度平面度，能够保证制动卡钳夹紧时的受力均匀，避免制动过程中出现抖动、偏磨问题，提升制动响应速度与制动稳定性。设计过程中充分考虑了实际安装的边界尺寸，轮毂中心的轴承安装位匹配常规摩托车后轮的标准轴径，两侧预留了标准的轴承安装深度与油封位，能够适配多数同级别车型的后平叉安装间距，链轮的安装孔位、制动盘的固定孔距都遵循通用的装配规范，无需额外改装即可完成替换安装。轮辋的整体宽度、直径都匹配常规民用摩托车的轮胎规格，既保证了足够的接地面积提升行驶稳定性，也不会因为尺寸过大增加不必要的簧下重量，影响车辆的操控灵活性。整体结构的受力路径经过反复优化，动力从链轮输入后通过辐条结构均匀传递到轮辋带动轮胎转动，制动时制动力从制动盘输入后同样通过辐条结构快速分散到整个轮组，避免局部受力过载，同时金属质感的外观设计也兼顾了改装场景下的视觉表现，能够满足日常通勤使用与个性化改装的双重需求。
