剖视结构展示型内燃机活塞索托组件

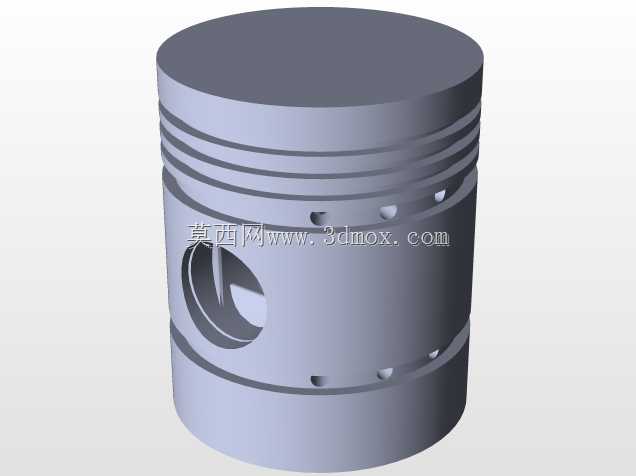

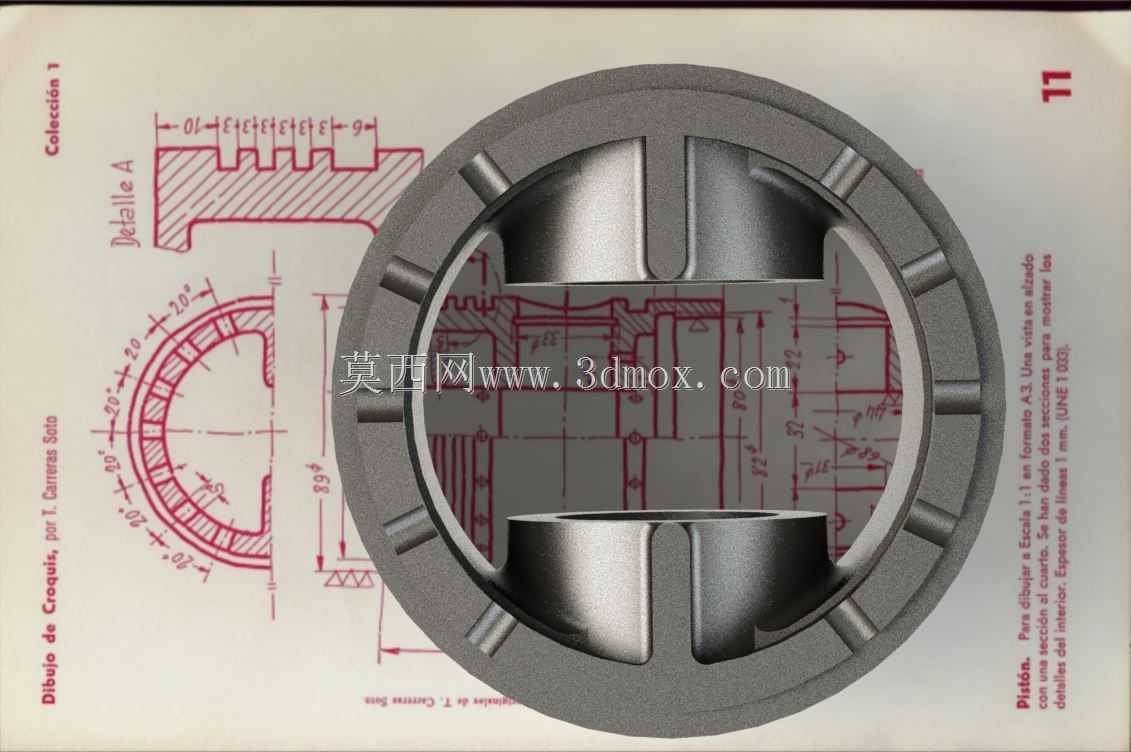

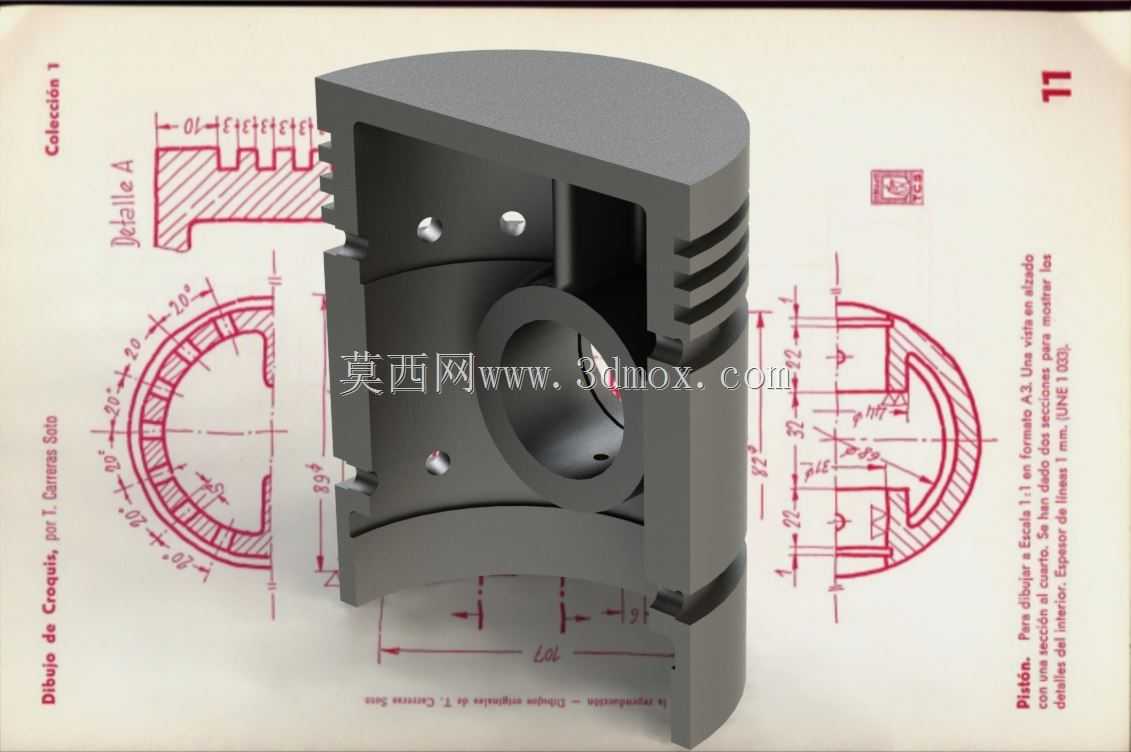

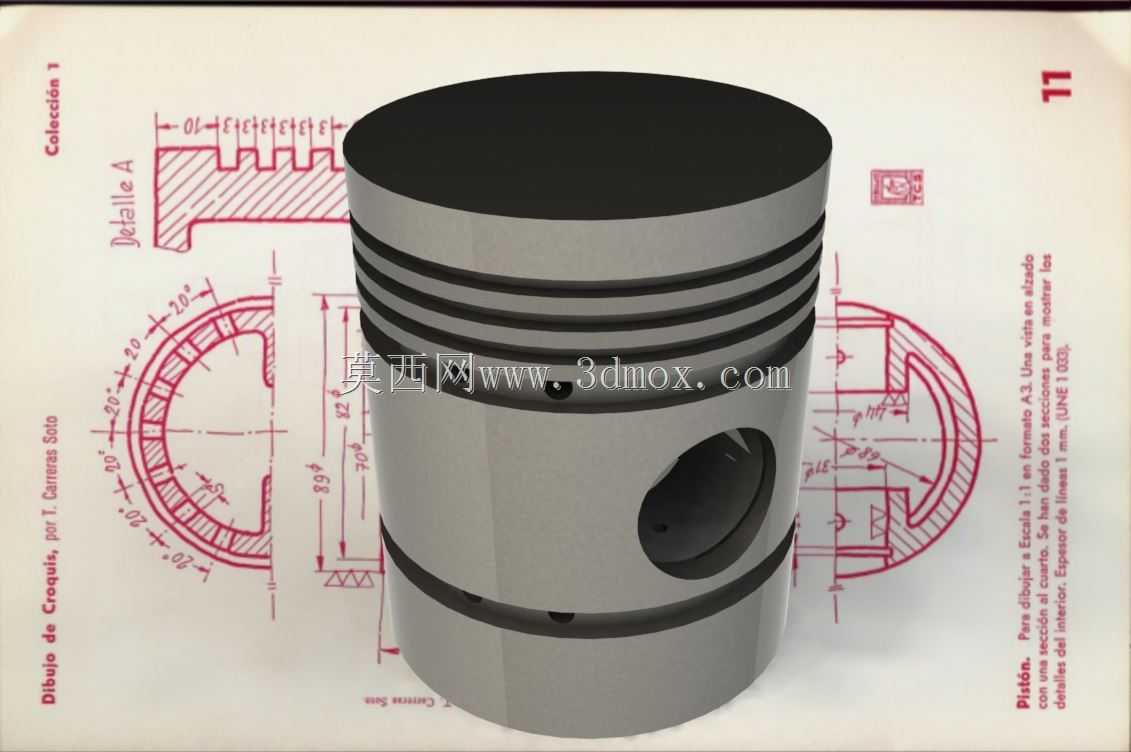

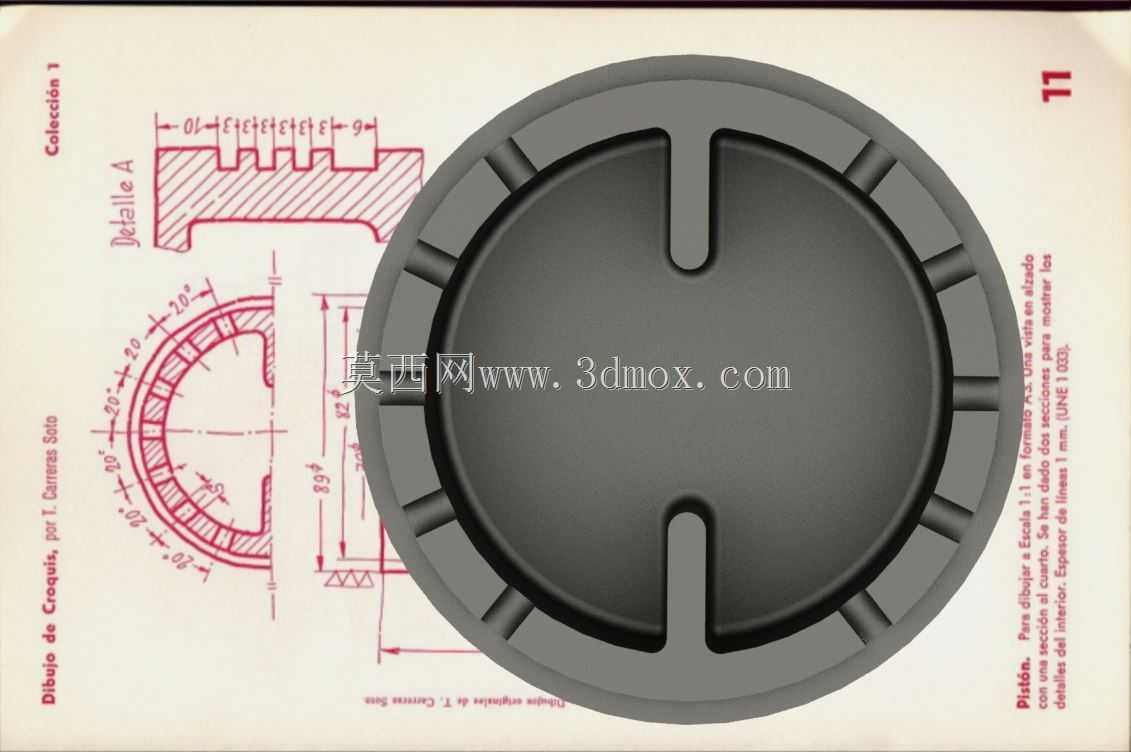

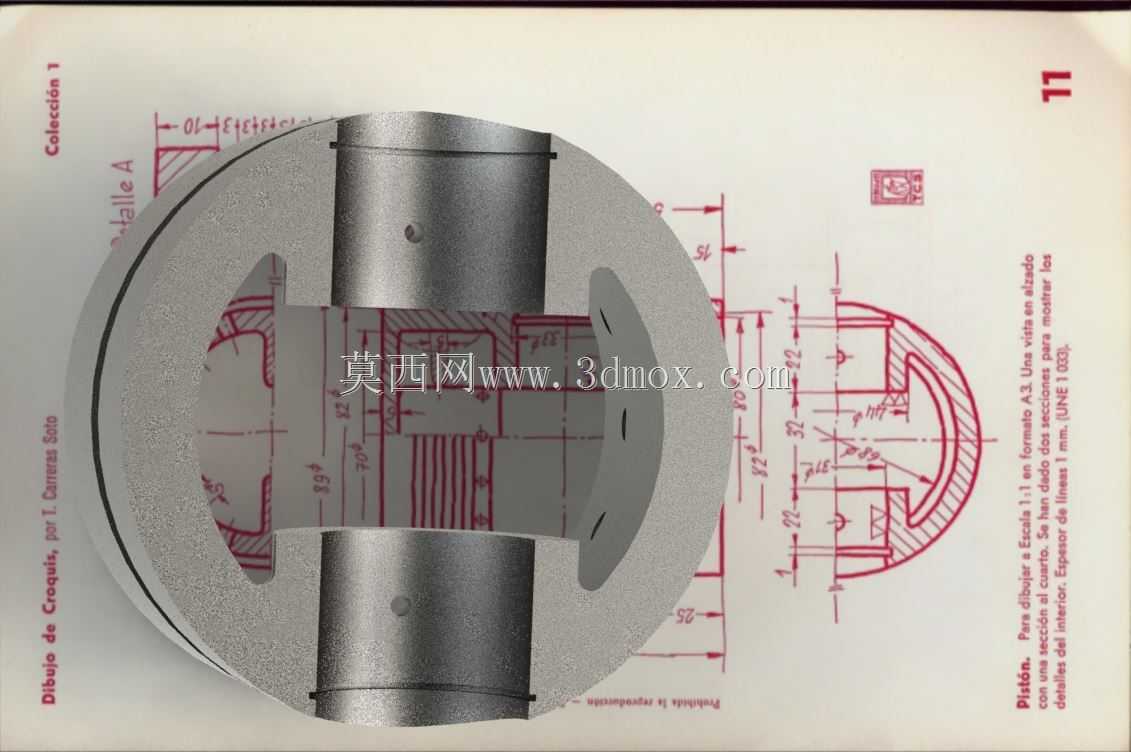

该活塞索托组件是内燃机动力输出单元的核心配套零件，主要应用于小排量往复式内燃机的曲柄连杆传动场景，在汽油发动机、小型柴油动力设备中承担着密封燃烧室、传递燃烧推力、引导活塞往复运动轨迹的核心作用，是连接燃烧室燃气做功与曲轴旋转输出的关键衔接部件，直接决定了内燃机的压缩比稳定性、动力传递效率与运行密封性能。从功能特性来看，该组件采用半剖展示结构，清晰呈现了内部的销座安装位、环槽定位结构、内腔加强筋布局，外侧预留的多道环槽可分别安装气环与油环，气环负责密封燃烧室内的高压燃气，避免做功过程中燃气窜入曲轴箱造成功率损耗，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标；内部的销座孔用于安装活塞销，将活塞承受的燃气推力传递给连杆，进而带动曲轴旋转输出动力，销座周边的加强凸台结构可有效分散活塞销传递的交变载荷，避免高转速工况下销座位置出现应力开裂。从设计思路来看，该组件采用了半剖的可视化结构设计，既保留了活塞外部的圆柱工作面、环槽、顶部燃烧室配合面的完整外形特征，又完整展示了内部的腔体结构、销座定位、加强筋布局，能够让使用者直观理解活塞的内部构造与装配逻辑；外部圆柱面的尺寸精度严格匹配对应气缸的内径公差，安装后与气缸壁保持合理的配合间隙，既保证高温工况下的热膨胀余量，又避免间隙过大造成敲缸、密封失效问题；活塞销孔的同轴度、环槽的平面度都按照内燃机零部件的精度要求设计，确保装配后活塞环能够自由涨缩、活塞销能够灵活转动，减少运行过程中的摩擦损耗与卡滞风险。从安装边界来看，该组件的外部圆柱直径适配对应规格的气缸套内孔，轴向高度匹配发动机的行程设计，安装时活塞销孔与连杆小头孔对齐后穿入活塞销，两端通过卡簧限位防止活塞销轴向窜动刮伤气缸壁，外侧环槽内依次安装对应规格的气环与油环，环口按照规定角度错开避免漏气，整体安装后可在气缸内沿轴线做稳定的往复直线运动，承受燃烧室最高可达上百摄氏度的工作温度与交变冲击载荷，在设计寿命周期内保持稳定的密封性能与传动精度，为内燃机的平稳动力输出提供可靠的结构支撑。
