卧式斯特林动力装置结构设计

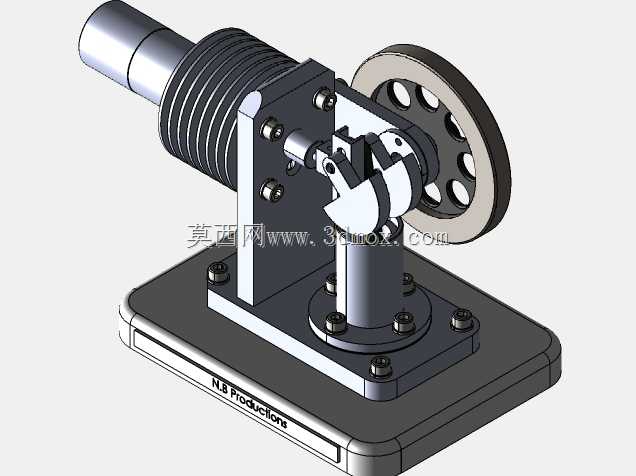

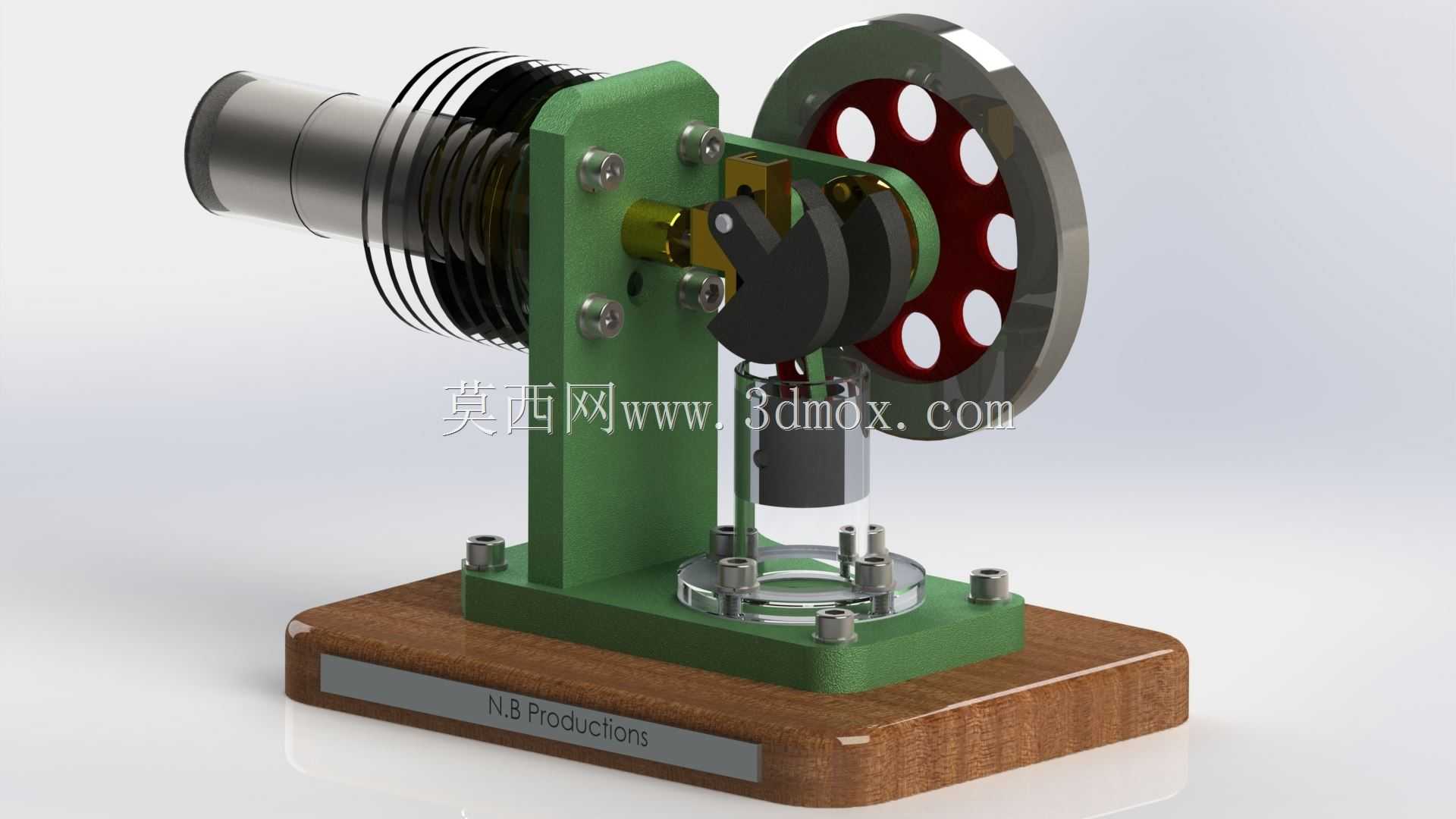

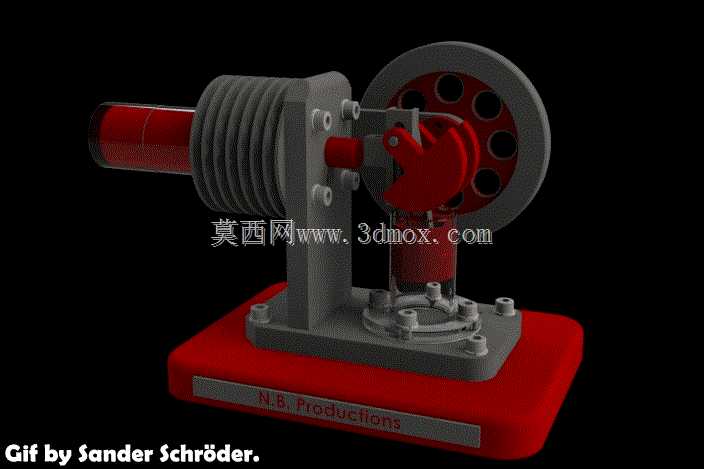

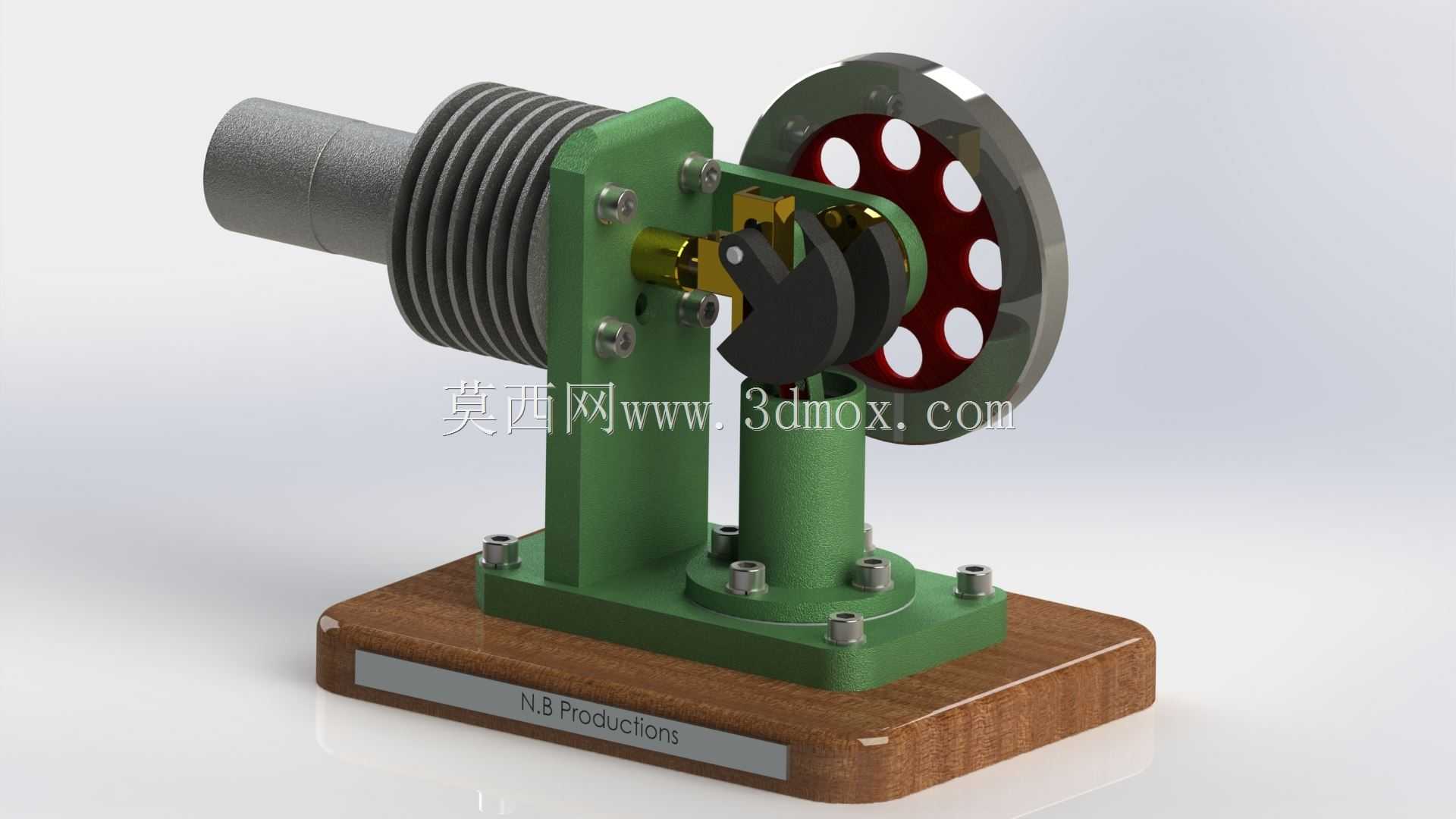

这款卧式斯特林动力装置，属于外燃式热力转换机械，核心应用场景覆盖科教演示、趣味动力模型搭建、小型低温差热能回收试验领域，既可以作为物理热学教学的具象演示载体，帮助学习者直观理解热力循环的能量转换逻辑，也能作为小型动力输出单元，搭配微型发电机、小型传动机构完成低功率动力输出场景的验证，还可用于低温余热回收的原理性试验，探索低品位热能向机械能转换的可行路径。从实际用途来看，该装置通过封闭腔体内的工质受热膨胀、遇冷收缩形成压力差，推动动力活塞完成往复运动，再经由曲柄连杆机构将直线往复运动转换为飞轮的旋转运动，持续输出稳定扭矩，相较于内燃机无需燃油爆燃做功，运行过程无排气冲击，运转静谧性更强，可适配对振动、噪音有严格要求的小型演示场景。在功能特性上，装置采用卧式水平布局，将热置换气缸与动力输出轴沿水平方向排布，大幅降低整机重心，提升运转时的稳定性；加热端采用外置受热结构，可适配酒精灯、热水等多种低门槛热源，无需专用燃料供给系统；飞轮采用带镂空减重孔的轮式结构，既可以储存转动惯量保障曲轴平稳越过止点，又能通过镂空设计降低整机自重，减少不必要的动力损耗；底座采用一体化承托结构，将气缸支架、曲轴轴承座、冷却端固定位整合在同一安装平面上，保障各运动部件的同轴度，降低运转过程中的卡滞风险。设计思路上，整体遵循模块化拆分逻辑，将装置划分为热端置换组件、动力活塞组件、曲柄飞轮传动组件、冷却散热组件、底座支撑组件五个独立模块，各模块之间通过螺栓、定位销完成装配，既方便后期拆解调整配气相位，也便于针对不同试验需求更换对应部件，比如更换不同容积的置换气缸调整排量，或是更换不同直径的飞轮适配不同负载的转动惯量需求；散热段采用环形翅片结构，增大与空气的接触面积，提升冷端散热效率，拉大冷热端温差以提升能量转换效率；传动部位的连杆与曲轴采用铰接连接，预留合理的配合间隙，避免热胀冷缩导致的运动卡滞。外形尺寸与安装边界方面，整机沿水平动力轴方向的长度适配常规桌面摆放需求，宽度方向不超出底座承托范围，高度方向以飞轮顶端为最高点，安装时只需保障底座平面水平，预留飞轮转动的安全间隙、热端热源的操作空间即可，无需额外的复杂安装固定结构，底座底部预留的安装孔位也可将装置固定在试验台架上，避免高转速运转时出现位移。
