汽车用双涡道涡轮增压装置结构设计

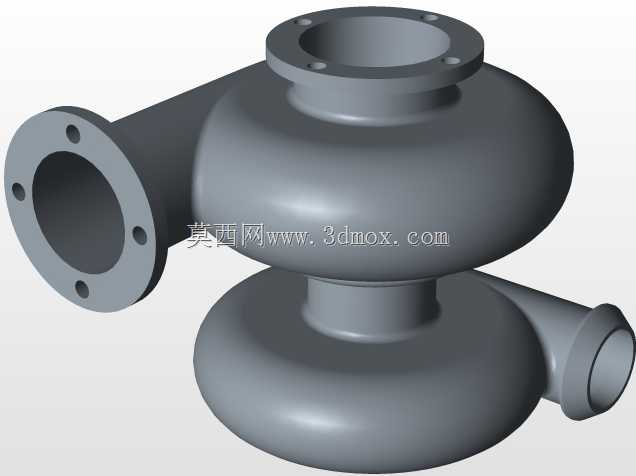

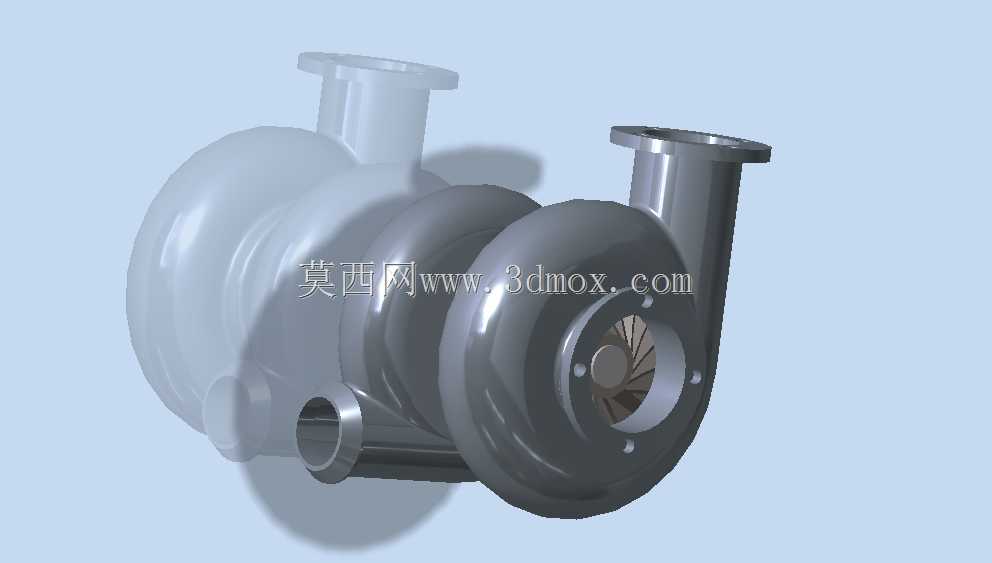

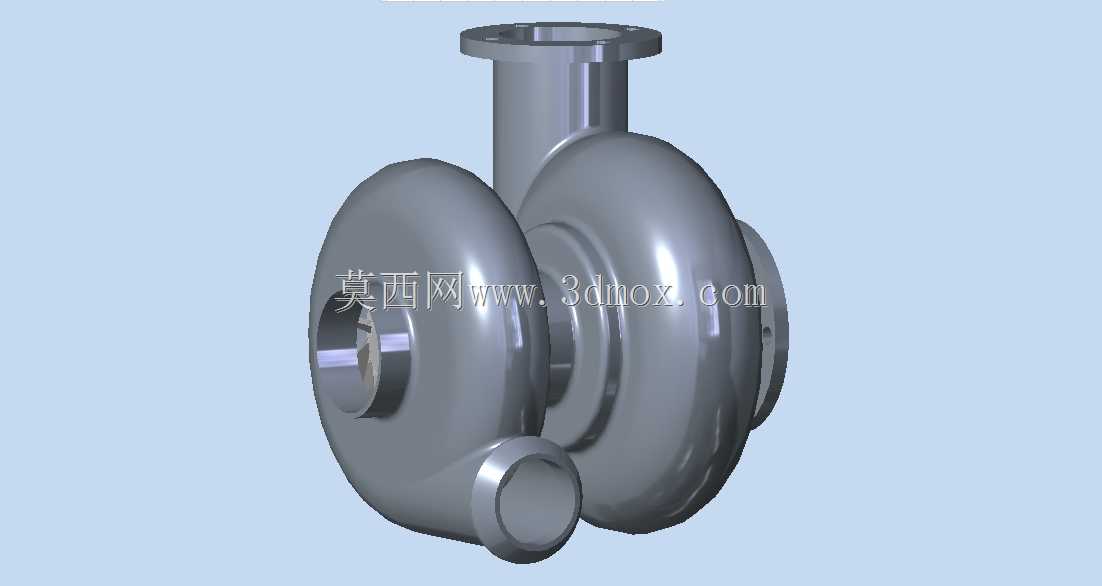

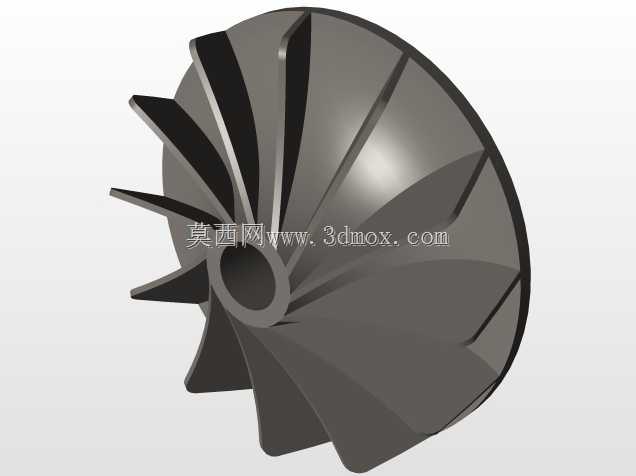

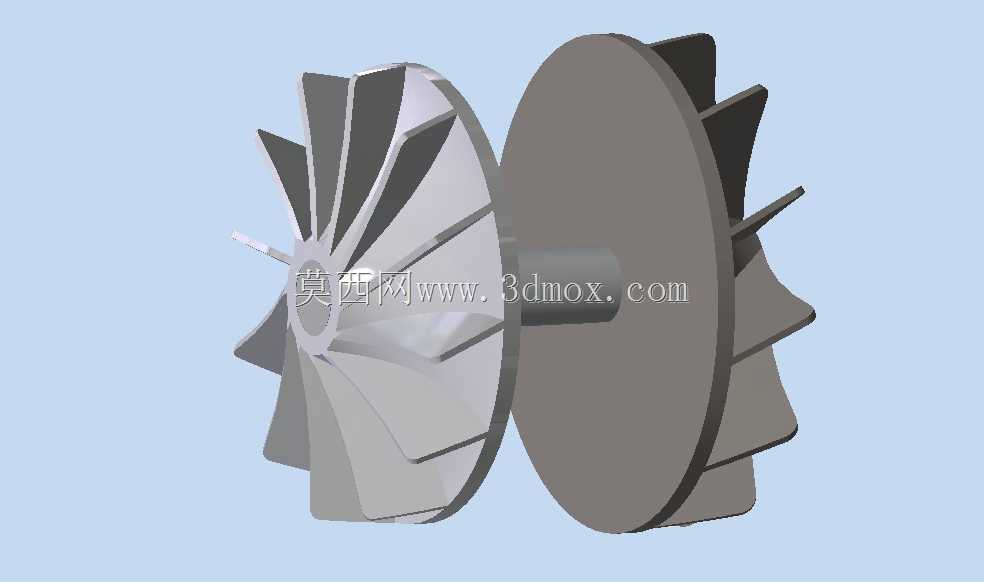

这款涡轮增压装置主要面向民用乘用车、轻型商用车的内燃动力系统配套场景，是发动机进气端核心的动力强化部件，核心作用是通过回收发动机排出的高温高压废气能量，驱动同轴的压气叶轮高速旋转，对进入气缸的新鲜空气进行预压缩，在不增加发动机排量的前提下大幅提升进气充量，让燃油与空气的混合更充分，既可以提升动力输出上限，也能优化低转速区间的燃油经济性，同时降低尾气中不完全燃烧产物的排放，适配小排量涡轮增压动力的主流开发趋势。从结构设计来看，该装置采用双涡道并列式壳体布局，将发动机不同气缸排出的废气通过独立流道导入涡轮腔，避免不同缸组的排气脉冲相互干扰，能有效降低涡轮迟滞效应，让动力响应更跟脚；壳体采用等壁厚渐变流道设计，从废气入口到涡轮叶轮座的流道截面平滑收窄，引导废气以最优攻角冲击涡轮叶片，减少气流沿程的压力损失，提升能量回收效率。压气端采用后弯式闭式叶轮设计，叶片型线经过气动优化，在高转速工况下能稳定建立增压压力，同时避免叶轮边缘的气流紊流产生的工作噪音，压气机壳的扩压段采用渐扩式流道，将叶轮甩出的高速空气的动能转化为压力能，保证进气歧管内的压力稳定。在安装边界设计上，装置的废气入口、压气机出气口均采用标准法兰连接结构，法兰面预留了均匀分布的螺栓安装孔位，可直接匹配对应排量发动机的排气歧管、进气中冷管路接口，无需额外做转接适配；壳体侧面预留了旁通阀执行器的安装支座与拉杆连接位，可配套废气旁通阀控制增压压力上限，避免超压损坏发动机部件；中间体部分预留了润滑油道与冷却水道的接口，可接入发动机的润滑与冷却循环，保证涡轮轴在每分钟十几万转的高转速工况下，能得到充分的润滑与散热，避免轴承烧结、油封损坏等故障。整体外形采用紧凑式布局，将涡轮壳、中间体、压气机壳同轴串联布置，径向尺寸控制在适配横置、纵置不同动力舱布局的范围内，不会与周边的冷却管路、线束、车架结构产生安装干涉，可覆盖1.5T-2.5T排量区间的汽油、柴油发动机配套需求，在日常通勤、高速巡航、重载爬坡等不同工况下都能稳定发挥增压作用。
