小型飞机用五缸径向动力装置结构设计

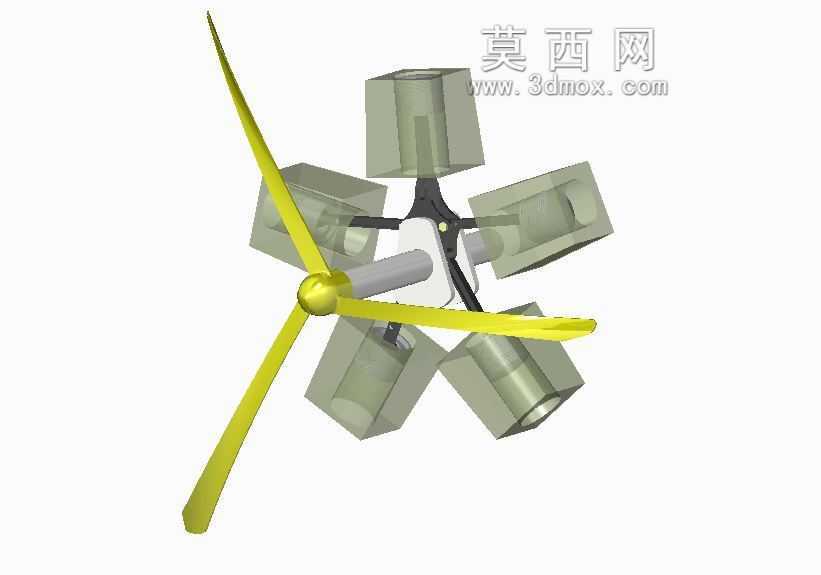

　　整套动力单元的径向尺寸围绕中心曲轴做等距分布，五个活塞的运动轨迹形成的圆柱包络面直径控制在合理区间，轴向尺寸仅覆盖曲轴输入端、连杆机构安装段、输出连接段三个部分，不需要为气缸排布预留额外的轴向安装空间，能够直接匹配轻型飞机机头的前置安装位，和螺旋桨的连接法兰直接做同轴对接，不需要额外设计传动转接结构，进一步压缩了动力总成的安装占用空间。从功能特性层面看，五缸的排布数量刚好平衡了动力输出平顺性与结构复杂度：少于五缸的径向结构会存在明显的做功间隔角过大问题，动力输出的脉冲振动会直接传递到机身结构，对轻型飞机的机身疲劳强度、驾乘体验都有负面影响；而多于五缸的径向结构会大幅增加零件数量，提升维护难度，同时带来不必要的重量增益。在轻型通航飞行器的动力选型场景中，径向排布的活塞动力装置始终占据着不可替代的位置，这类动力结构最初因星型布局的紧凑性、风冷散热的高可靠性被广泛应用于早期航空领域，即便在当下的轻型运动飞机、自制实验类飞行器场景中，优化后的五缸径向动力结构依然是不少从业者的首选方案。这套五缸径向动力结构的核心设计逻辑，始终围绕小型飞行器对动力单元的核心诉求展开：首先是重量控制，整套结构摒弃了冗余的支撑壳体设计，五个活塞组件沿中心曲轴的径向呈等角度均匀排布，相比同排量的直列多缸结构，大幅缩短了曲轴的轴向长度，曲轴本身不需要做过长的悬臂支撑设计，既降低了曲轴的加工难度，也减少了额外支撑结构带来的无效重量。从实际安装边界来看，

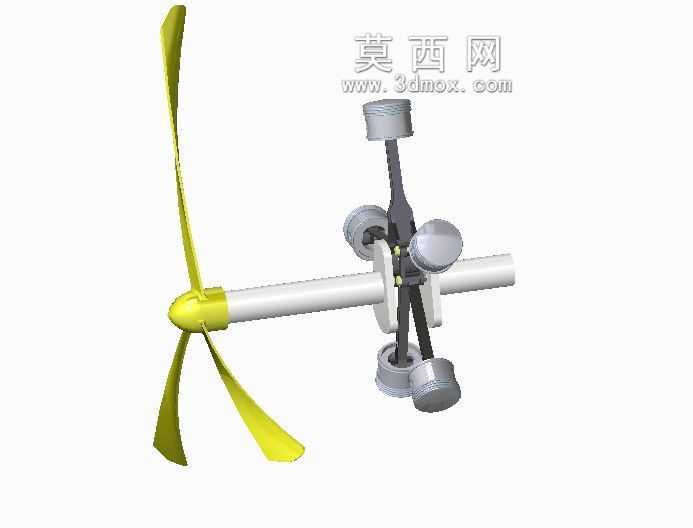

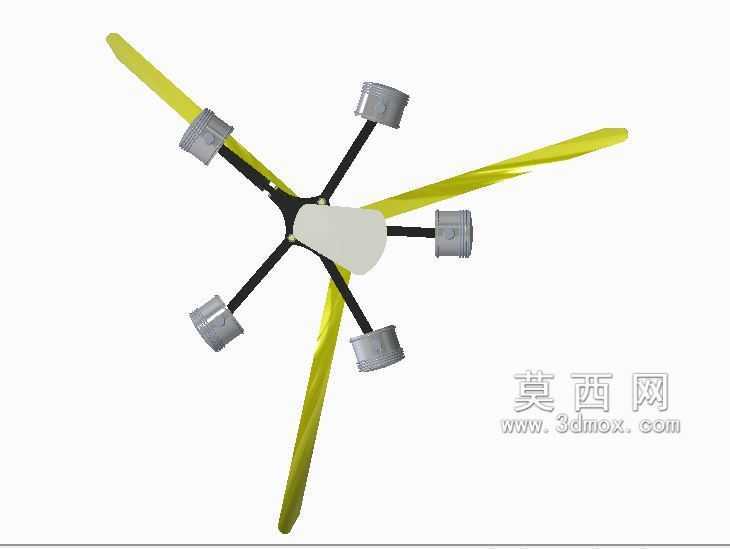

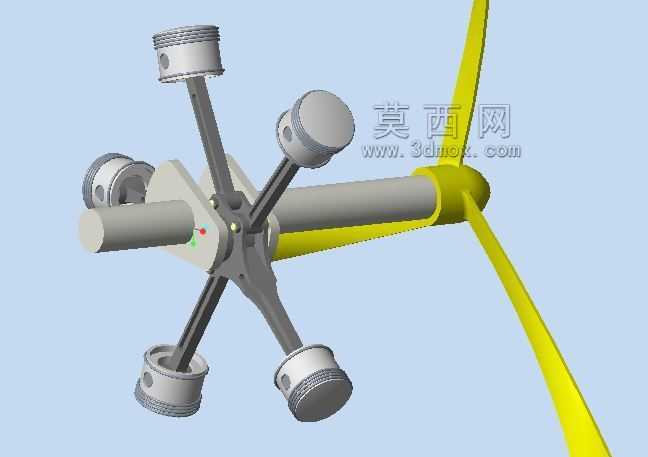

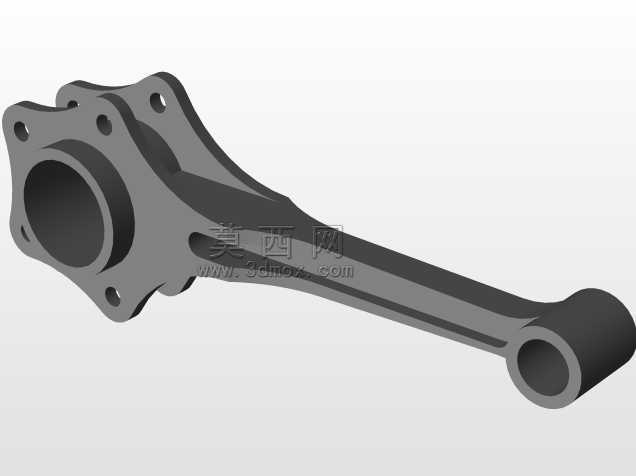

　　这套结构里的每个活塞组件都通过独立的连杆与中心曲轴的曲柄销连接，连杆采用分叉式排布设计，五个连杆的大端共同配合在同一个曲柄销位置，保证每个活塞的往复运动都能精准转化为曲轴的旋转运动，做功顺序沿圆周方向依次错开，让曲轴的旋转扭矩输出更平稳，有效降低运转过程中的振动幅值，减少对机身隔振结构的压力。设计过程中针对小型飞机的风冷需求做了针对性适配，径向排布的每个气缸都能直接接触迎面吹来的冷却气流，不需要设计复杂的水冷管路、散热水箱、水泵等附属结构，既降低了动力系统的故障点，也进一步削减了整体重量，哪怕在飞行过程中出现部分冷却气流受阻的情况，相邻气缸的散热也不会受到连带影响，动力单元的工况稳定性更有保障。从结构细节来看，

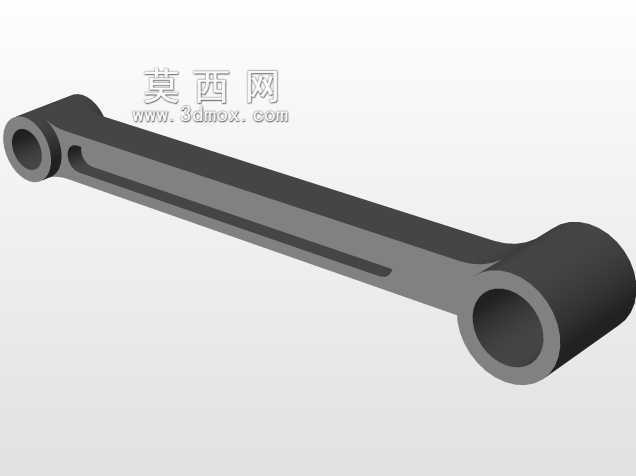

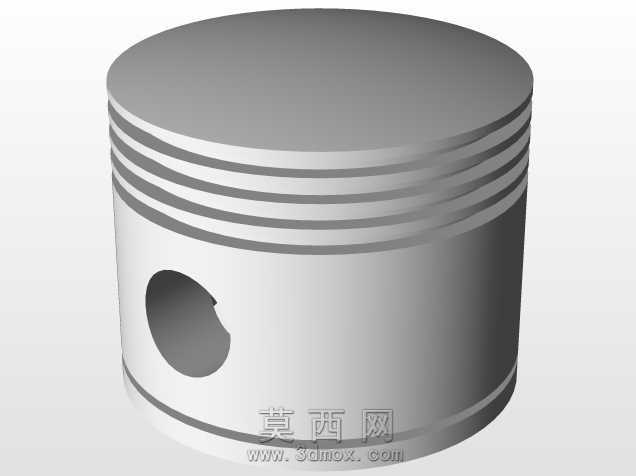

　　活塞部分采用了常规的航空活塞环槽设计，能够保证往复运动过程中的气缸密封性，减少燃气泄漏带来的动力损失；连杆的杆身采用等强度设计，在保证往复运动惯性力可控的前提下，尽可能缩减杆身的截面尺寸，降低运动件的整体质量，减少曲轴旋转过程中的惯性载荷，提升动力响应速度。曲轴的输出端直接预留了螺旋桨安装的定位止口与连接螺栓孔，安装时不需要额外做同轴度校准，只要将螺旋桨的连接法兰贴合止口锁紧螺栓即可完成装配，大幅降低了现场安装的调试难度。在实际使用场景中，这类五缸径向动力结构能够适配起飞重量在数百公斤级的轻型运动飞机，能够在低空低速飞行场景下提供稳定的动力输出，因为结构本身的零件数量少，日常维护只需要定期检查活塞环磨损情况、连杆大端的配合间隙、

　　曲轴的支撑轴承润滑状态即可，不需要维护复杂的水冷、增压附属系统，对于小型飞机的运营者来说，维护成本与故障排查难度都远低于同功率级的其他结构动力装置。设计时还考虑了不同工况下的受力平衡，五个活塞沿径向对称排布，往复运动产生的惯性力能够在径向方向上相互抵消大部分，不需要额外设计体积庞大的平衡轴结构，曲轴本身的平衡块只需要抵消剩余的小部分不平衡力即可，进一步压缩了曲轴的结构尺寸与重量。整套结构的安装固定点围绕中心曲轴的壳体部分做周向均匀分布，安装时可以通过三个或四个固定点将动力单元直接固定在飞机的发动机架上，固定点的受力沿周向均匀分散，不会出现单侧应力集中的问题，能够承受飞行过程中产生的各个方向的过载，保证动力单元与机身连接的可靠性。
