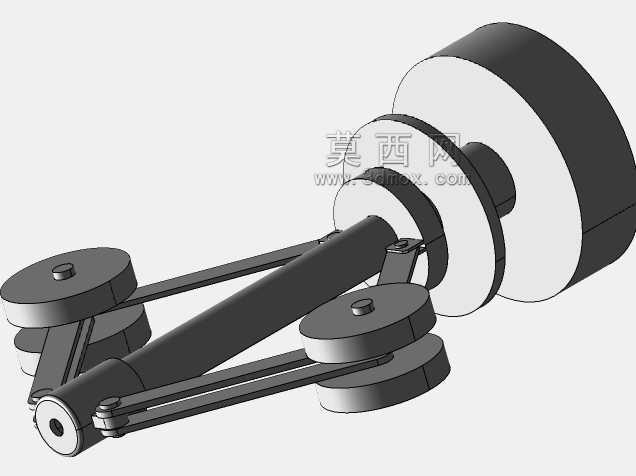

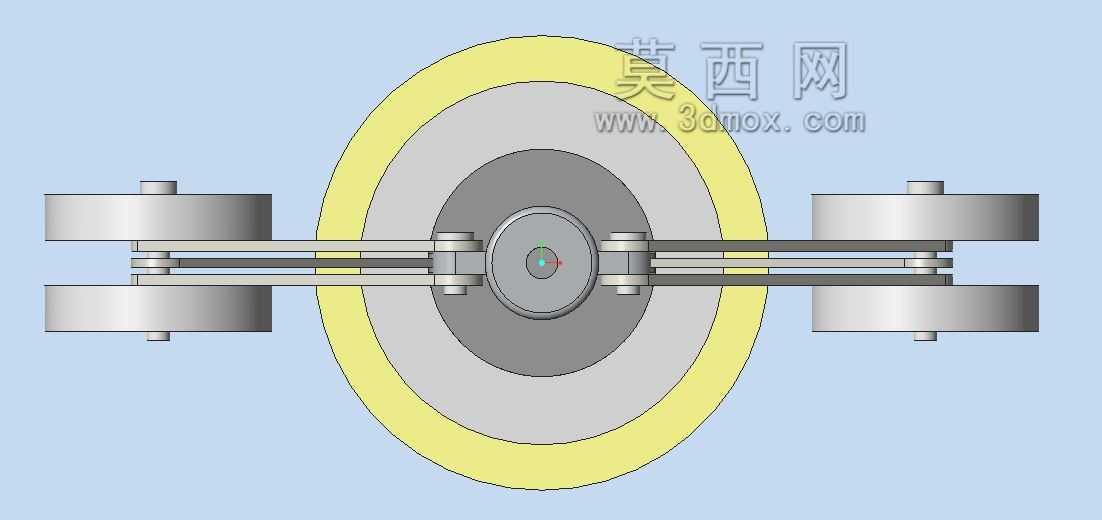

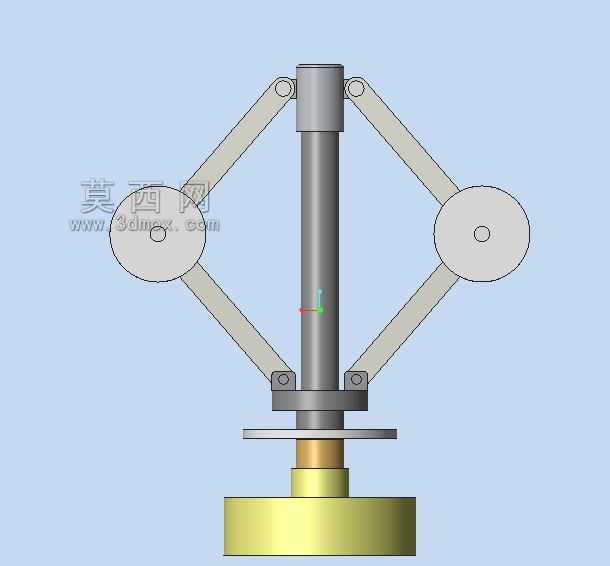

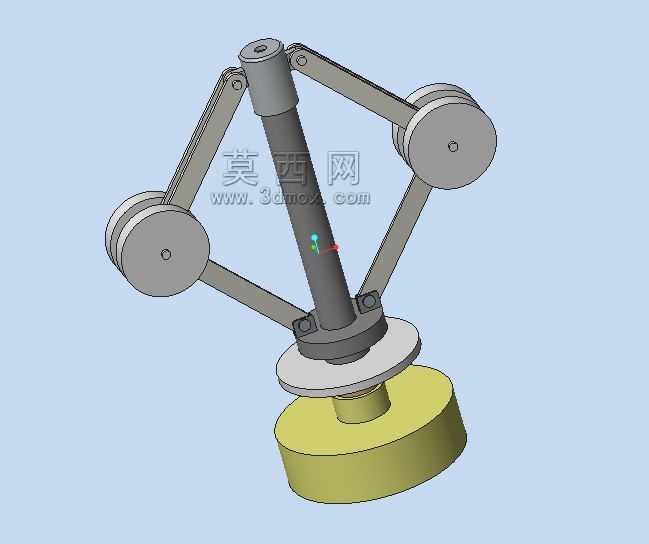

在固定式内燃机、小型蒸汽轮机这类需要稳定输出转速的动力设备场景里,转速波动会直接连带后端负载的运行稳定性,比如驱动发电机时频率偏移、拖动泵类设备时流量压力不稳,严重时还会触发超速保护导致非计划停机,离心式调速机构就是这类动力单元里最经典的纯机械转速反馈调节部件,不需要外接电源或者电控信号,完全靠转速变化带来的离心力变化驱动调节动作,可靠性在恶劣工况下远高于早期电控方案。这套调速结构的核心逻辑是把转速的物理量直接转化为执行件的直线位移,整套机构的回转主轴和动力输出轴通过刚性联轴器直连,随主轴同步回转,两个对称布置的重锤通过铰接连杆连接在主轴的滑套上,当主轴转速升高时,重锤受离心力作用向外甩开,带动连杆推动滑套沿主轴轴向向上移动,
这个位移量会通过外置的杠杆机构直接拉动节气门或者蒸汽阀的开度,减少动力输入,反过来当转速低于设定阈值时,重锤离心力下降,靠配套的复位弹簧拉力把滑套向下推,带动杠杆开大阀门增加动力输入,整个闭环调节过程完全靠机械结构完成,响应延迟基本只和运动副的摩擦阻力有关,不需要额外的传感器或者控制器参与。做这套结构的三维建模时,首先要确认的是安装边界尺寸,底部的安装法兰是和动力端的齿轮箱端盖配合的,法兰上的螺栓孔分布圆直径要和对应动力端的安装孔位完全匹配,主轴的伸出端长度要保证滑套在全行程移动时不会和周边的机罩、杠杆支架产生干涉,两个重锤的质心回转半径是决定调速阈值的核心参数,建模时要先根据目标调速转速算出需要的重锤质量和铰接点位置,
再去倒推连杆的长度和铰接角度,避免出现转速达到上限时重锤已经甩到极限位置、没法继续推动滑套动作的死点问题。结构细节上,所有铰接位置都要预留润滑脂注油通道,因为这套机构是长期随主轴高速回转的,铰接销轴如果没有持续润滑,磨损速度会非常快,很容易导致调节卡滞、转速失控的问题;滑套和主轴的配合面要选用铜套作为滑动轴承,不能直接用钢件干摩擦,不然长期往复滑动会把主轴表面磨出沟槽,导致滑套卡滞;重锤的外形做了等厚圆盘设计,一方面是加工的时候方便直接用圆钢下料车削成型,不需要复杂的铣削工序,另一方面对称的圆盘结构动平衡更容易校准,高速回转时不会产生额外的偏心振动。实际装配的时候要注意,两个连杆的长度必须保证一致,不然重锤甩开的角度不对称,
会导致滑套受到侧向分力,加速配合面的磨损,复位弹簧的刚度要和重锤的质量匹配,刚度太大的话转速升高时重锤没法顺利推动滑套,调速灵敏度不够,刚度太小的话会导致转速调节过程来回振荡,稳定不下来。这套机构的适用场景不局限于传统的蒸汽机或者内燃机,在一些小型的水力透平、风力发电的机械限速结构里也能看到类似的设计,核心就是利用离心力和弹簧力的平衡来实现转速的自动反馈,纯机械结构的抗干扰能力是很多电控调速方案比不了的,在有防爆要求、高温高湿的工业场景里,这种不需要供电的纯机械调速结构至今都没有被完全替代。建模过程中还要考虑运动仿真的干涉检查,要模拟滑套从最低位到最高位的全行程,确认每一组连杆在重锤完全甩开、完全收拢的两个极限位置都不会和主轴、安装法兰发生碰撞,铰接处的销轴要做防脱设计,避免高速回转时销轴甩出造成设备事故,底部的传动盘和主轴之间要采用平键连接传递扭矩,不能只靠过盈配合,不然长期交变载荷下容易出现相对转动,导致调速动作失准。
