紧凑型齿轮传动汽车油门踏板结构设计

　　在乘用车主驾座舱的布局设计中，油门踏板的安装空间往往受限于仪表台下方的防火墙结构、转向管柱布置以及周边线束走向，尤其是小排量微型车、入门级新能源车型的前舱布局紧凑，留给踏板机构的Z向与X向安装余量十分有限，传统的拉索式油门踏板或者大传动比的摆臂式电子油门，往往需要预留较大的摆臂运动空间，很容易和周边的隔音层、线束固定卡扣、制动踏板支架产生运动干涉。这款油门踏板在初始设计阶段就瞄准了小安装空间的适配需求，没有采用常规的踏板轴直连传感器的结构，而是引入了一级齿轮啮合传动来放大踏板的转动角度，从根本上压缩了机构的整体外廓尺寸。

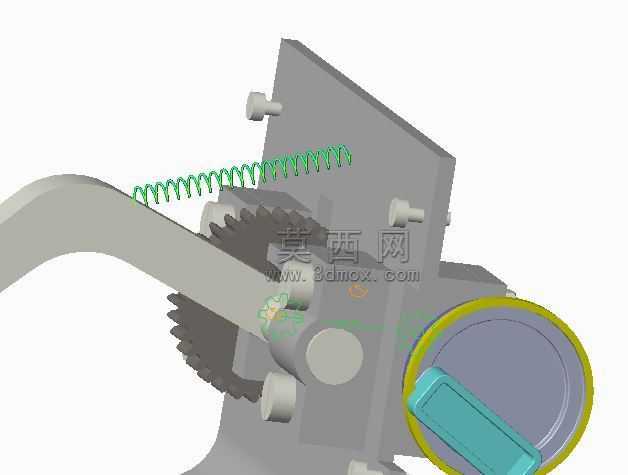

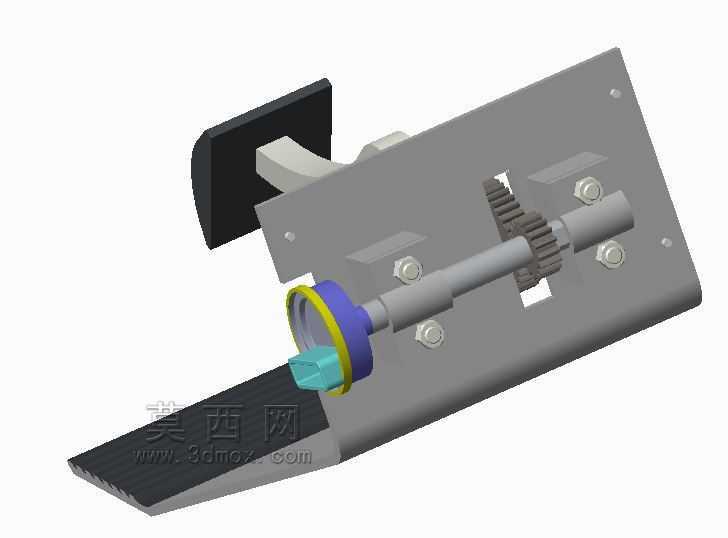

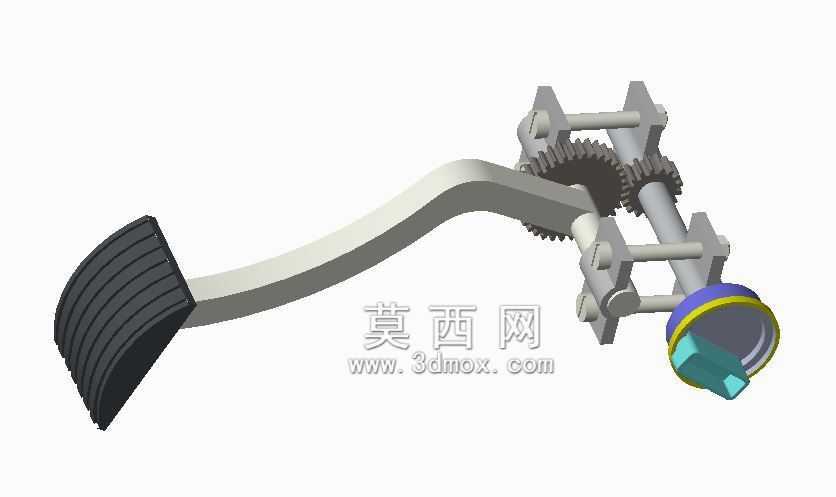

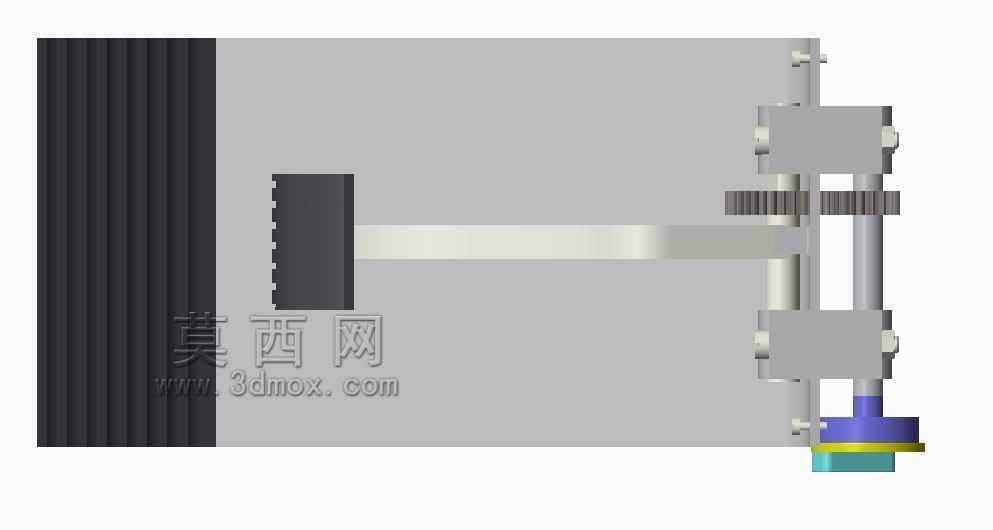

　　从实际功能逻辑来看，驾驶员踩踏踏板面时，踏板绕自身固定转轴的最大转动角度被设定为20度，这个角度范围是经过大量人机工程验证的——既不会因为踩踏行程过短导致油门控制过于灵敏，出现轻踩就窜车的问题，也不会因为行程过长需要驾驶员脚踝大幅活动，长时间驾驶产生疲劳感。踏板轴的端部直接加工出小模数齿轮的齿形，和D型截面的传感器转轴上配套的小齿轮形成外啮合传动，两个齿轮的传动比设定为1:2，也就是说当踏板转动20度时，传感器端的转轴会同步转动40度，刚好匹配市面上绝大多数非接触式角度传感器的有效测量量程，不需要额外增加信号放大电路，就能让传感器始终工作在线性度最佳的角度区间，保证油门信号输出的平顺性和准确性，避免小角度输入时的信号分辨率不足问题。

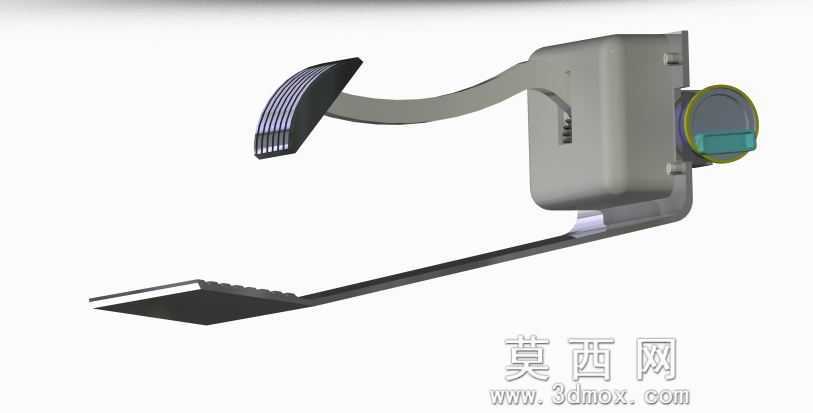

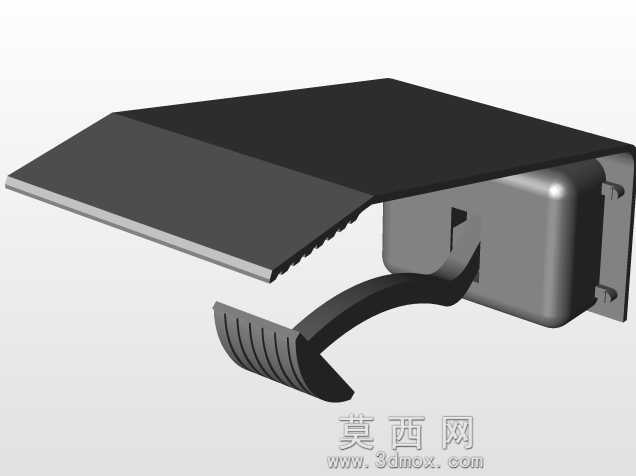

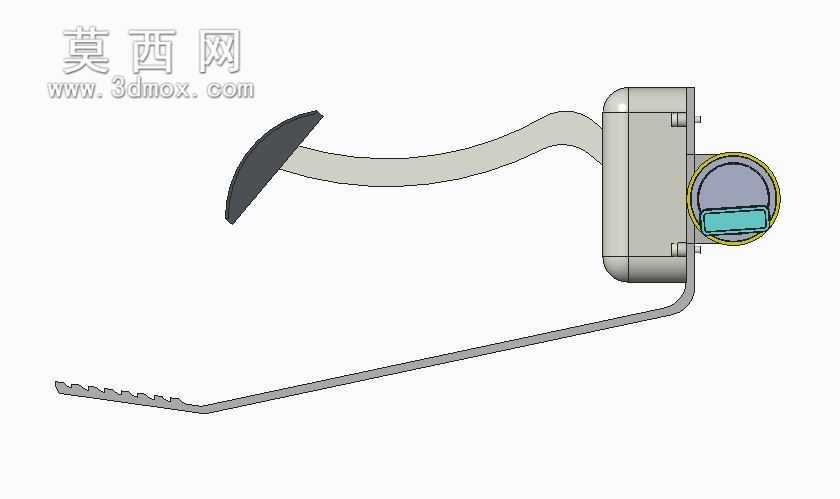

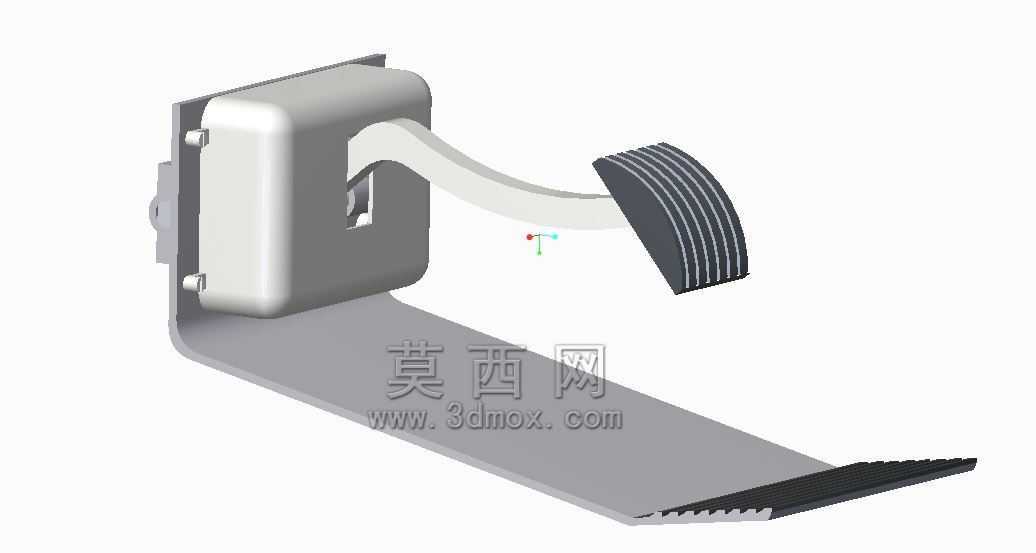

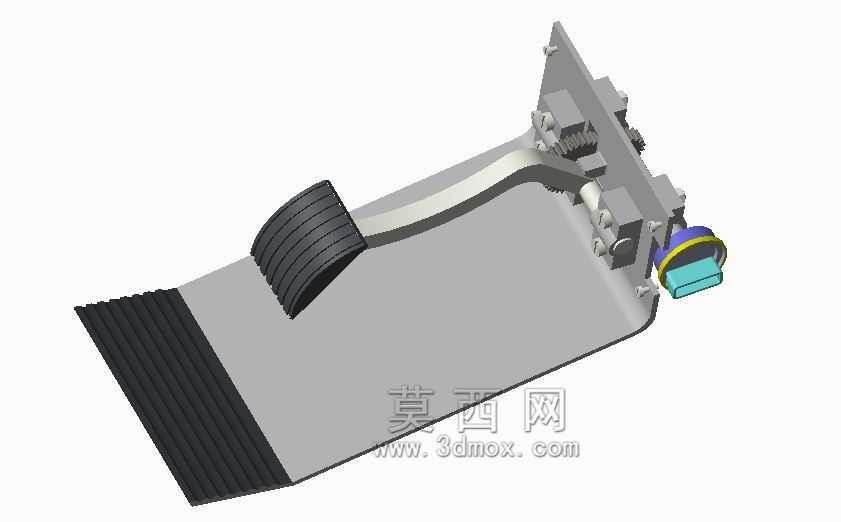

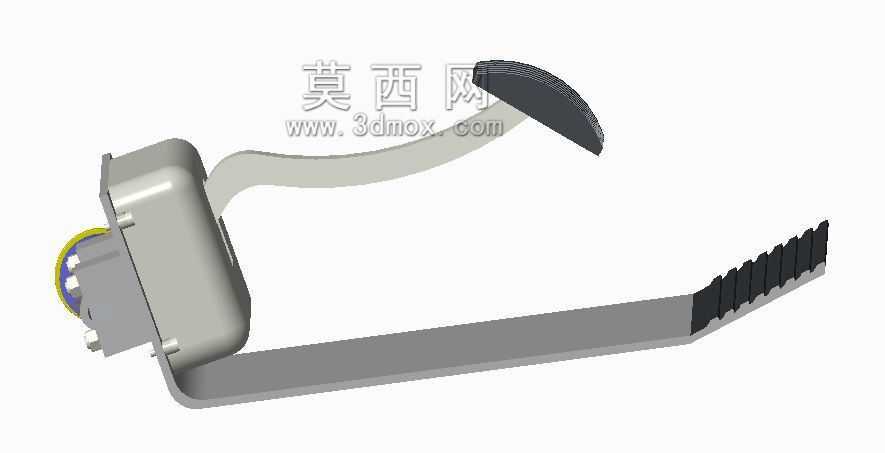

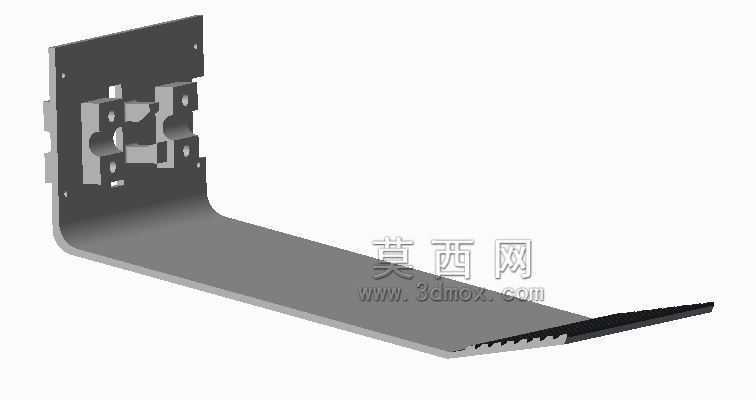

　　结构设计上，踏板臂采用了变截面的弧形冲压结构，靠近踏板面的部分做了加宽处理，表面设置了多道平行的防滑凸筋，即使驾驶员鞋底沾有少量水渍或者泥沙，也能保证踩踏时不会打滑；踏板臂中段做了弧形下沉设计，运动轨迹刚好避开防火墙凸起的加强筋结构，不需要在车身上额外做避让凹坑，减少了车身冲压工序的复杂度。基座部分采用了高强度工程塑料注塑成型，安装耳位的孔距按照主流车型的通用安装标准设计，三个固定点呈三角形分布，安装时直接通过螺栓固定在防火墙的预埋螺母上即可，不需要额外设计转接支架，基座内部预留了齿轮啮合腔和传感器安装位，传感器装配后完全被基座包裹，能阻挡驾驶舱内的灰尘、滴落的水渍进入传感器内部，延长部件的使用寿命。

　　安装边界方面，整个踏板机构的最大外廓尺寸控制在180mm120mm90mm以内，相比同行程的传统电子油门踏板，横向安装宽度缩小了近30%，Z向的安装高度降低了25%，在实际装车验证中，即使是转向管柱带有上下调节功能的车型，在管柱调到最低位置时，和踏板臂的最小运动间隙仍能保持在12mm以上，完全满足整车的运动间隙校核要求。踏板的复位弹簧采用了双扭簧结构，布置在踏板转轴的两侧，扭簧的扭力经过多轮调校，初始踩踏力控制在15N左右，随着踏板开度增大，踩踏力线性上升到最大35N，和传统燃油车的油门踩踏脚感保持一致，不会让驾驶员产生脚感突兀的问题。齿轮部分采用了自润滑的POM材质注塑成型，啮合间隙控制在0.1mm以内，既不会因为间隙过大导致踏板存在虚位，也不会因为间隙过小出现转动卡滞，日常使用过程中不需要额外添加润滑脂，能实现全生命周期的免维护。在踏板的初始位置和最大开度位置，都设置了一体化的橡胶缓冲块，避免踏板转动到极限位置时和基座产生硬碰撞，消除踩踏到底时的异响，同时也能限制踏板的最大转动角度，防止过度踩踏导致齿轮结构损坏。
