重载商用车双轴钢板弹簧悬架结构

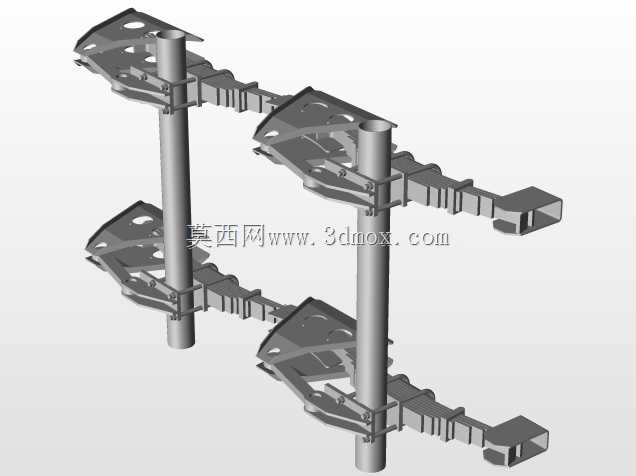

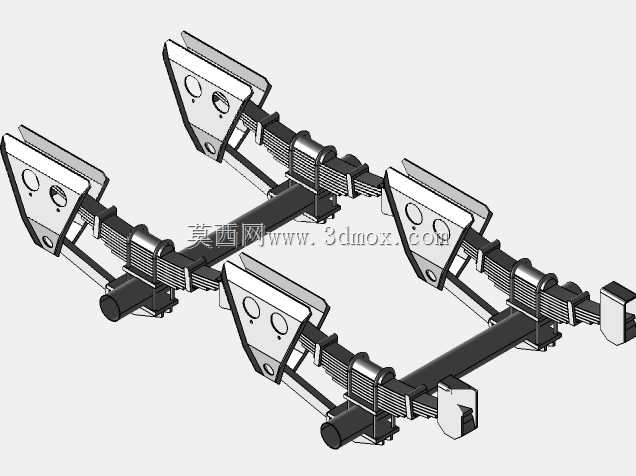

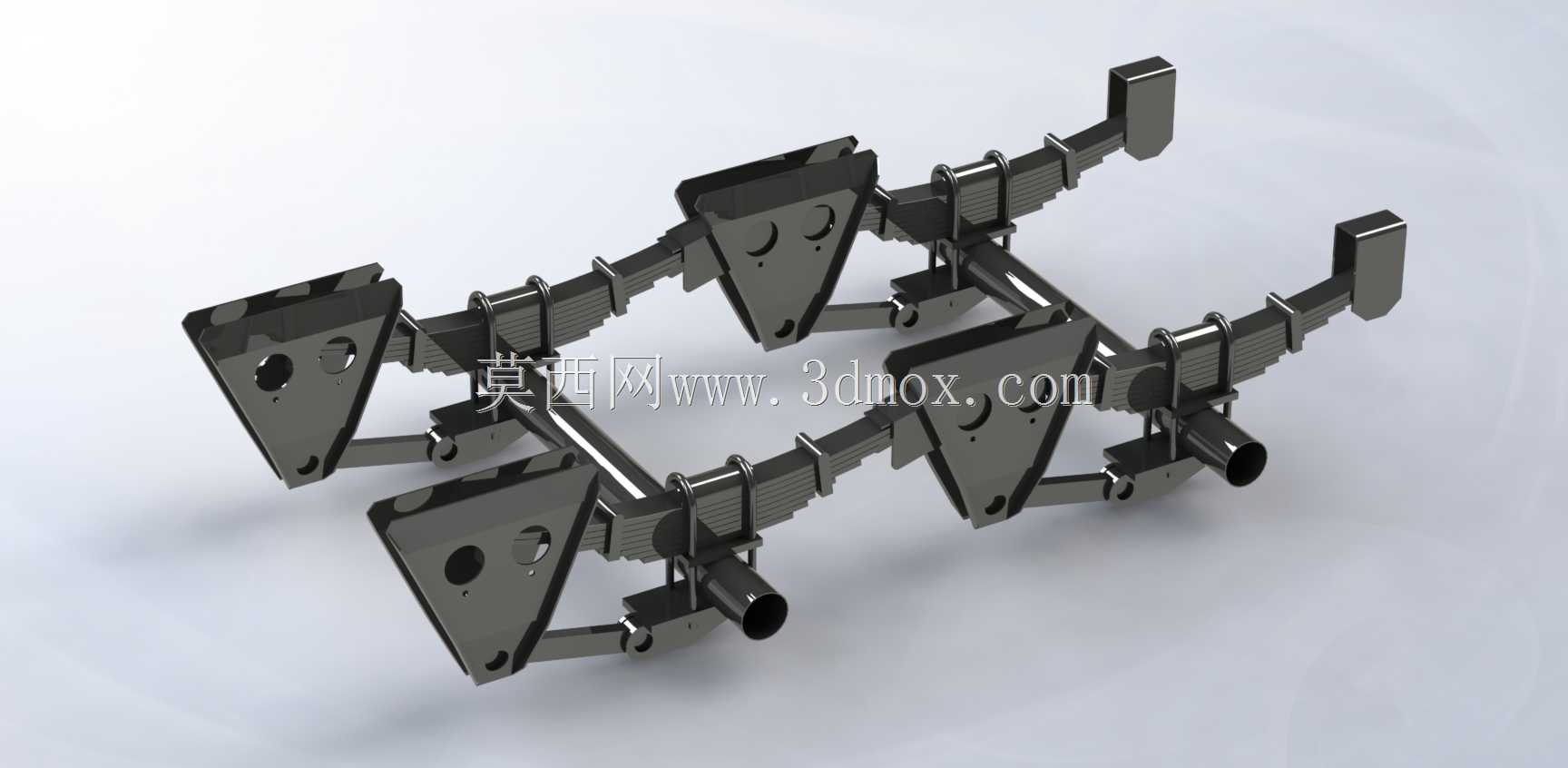

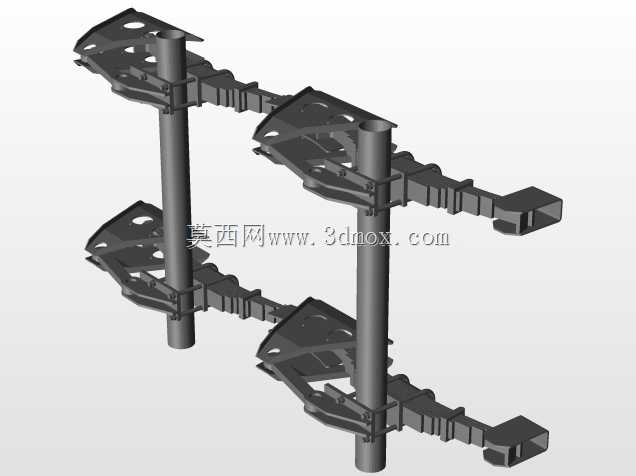

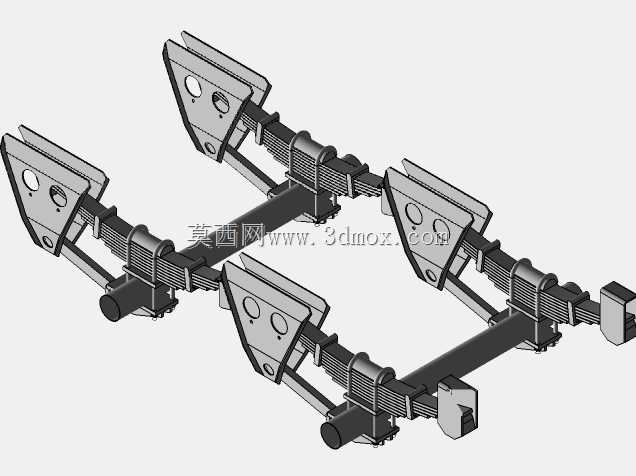

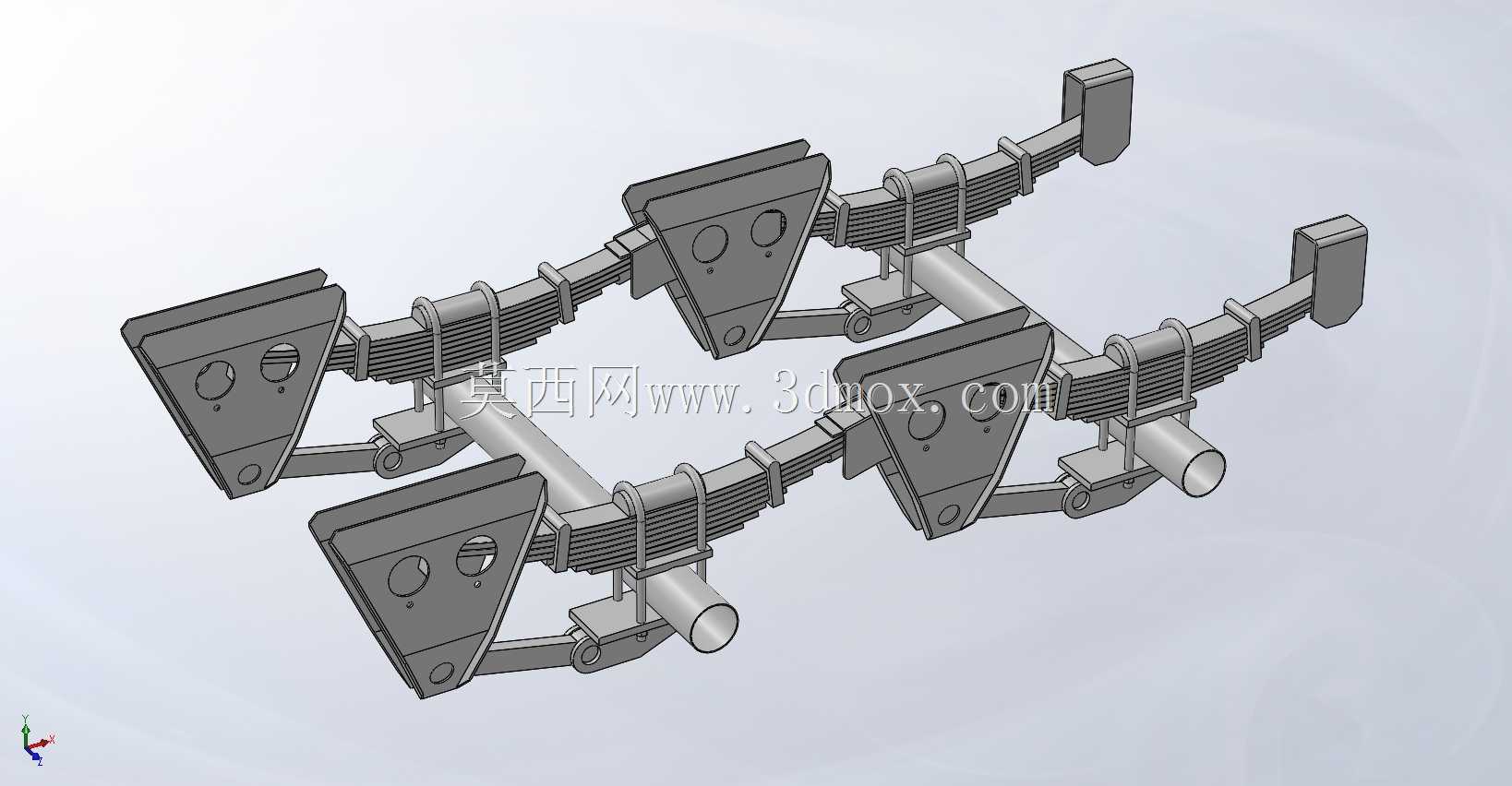

该结构为重型货运车辆配套的双轴平衡式悬架，主要应用于重型卡车、全挂拖车、工程运输专用车的底盘行走系统，承担车架与车桥之间的载荷传递、振动缓冲与行驶导向作用，是重载商用车底盘核心的承载部件。在实际运输场景中，这类悬架可适配矿山物料运输、长途干线重载货运、工程设备转运等复杂工况，能够应对非铺装路面的颠簸冲击，平衡多轴之间的载荷分配，避免单轴载荷超标引发的轮胎异常磨损、车架变形等问题，保障重载状态下车辆的行驶稳定性与结构可靠性。从功能特性来看，该悬架采用纵置对称布置的钢板弹簧作为核心弹性元件，搭配多组铰接式推力杆结构，既可以通过钢板弹簧的叠片形变吸收路面传递的垂直冲击，又能通过推力杆的铰接约束传递纵向驱动力、制动力与横向侧向力，保证车桥与车架之间的相对运动符合设计轨迹，避免行驶过程中出现车桥移位、跑偏等问题。平衡式的结构设计可让前后相邻车轴在通过起伏路面时产生自适应的角度调整，始终保证轮胎与路面的有效接触，提升车辆在坑洼、坡道等复杂路面的抓地能力，同时减少车架承受的扭转应力。在设计思路上，该结构围绕重载工况的承载需求展开，钢板弹簧采用多片等强度叠片设计，弹簧两端通过铰接吊耳与车架支座连接，中部通过U型螺栓与车轴刚性固定，平衡臂结构连接相邻两组钢板弹簧的端部，实现轴间载荷的动态平衡；所有铰接点位均预留了润滑衬套的安装空间，可降低长期运行过程中的铰接磨损，延长部件的维护周期。从安装边界与尺寸参数来看，该结构适配的底盘梁中心距为1000mm，相邻车轴的中心距为1360mm，匹配直径127mm的车轴安装位，整体安装点位完全对应常规重载商用车的底盘预留接口，可直接适配同参数规格的车桥与车架结构，无需额外改制安装支座。结构中所有的连接支架、弹簧座、推力杆接头均采用对称化设计，既降低了零部件的生产制造成本，也提升了后期维修更换配件的通用性，减少运维过程中的配件储备压力。在实际装配过程中，只需对应车轴的安装定位面、车架的连接支座孔位完成紧固，即可完成悬架与底盘的装配，配合减震器、限位块等附属部件，即可形成完整的底盘承载缓冲系统，满足重载车辆的行驶使用需求。
